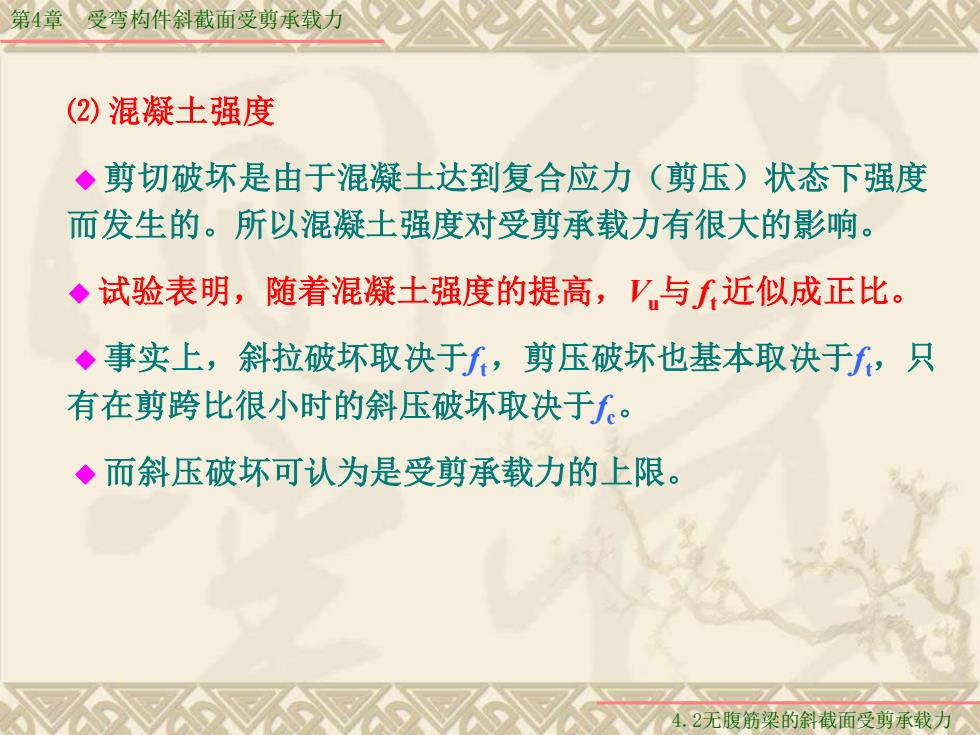

第4章受弯构件斜截面受剪承载力 (2)混凝土强度 ◆剪切破坏是由于混凝土达到复合应力（剪压）状态下强度 而发生的。所以混凝土强度对受剪承载力有很大的影响。 ◆试验表明，随着混凝土强度的提高，'与f近似成正比。 ◆事实上，斜拉破坏取决于f,剪压破坏也基本取决于f,只 有在剪跨比很小时的斜压破坏取决于f。 ◆而斜压破坏可认为是受剪承载力的上限。 4.2无腹筋梁的斜截面受剪承载力
⑵ 混凝土强度 ◆ 剪切破坏是由于混凝土达到复合应力（剪压）状态下强度 而发生的。所以混凝土强度对受剪承载力有很大的影响。 ◆ 试验表明，随着混凝土强度的提高，Vu与 ft近似成正比。 ◆ 事实上，斜拉破坏取决于ft ，剪压破坏也基本取决于ft，只 有在剪跨比很小时的斜压破坏取决于fc。 ◆ 而斜压破坏可认为是受剪承载力的上限。 第4章 受弯构件斜截面受剪承载力 4.2无腹筋梁的斜截面受剪承载力

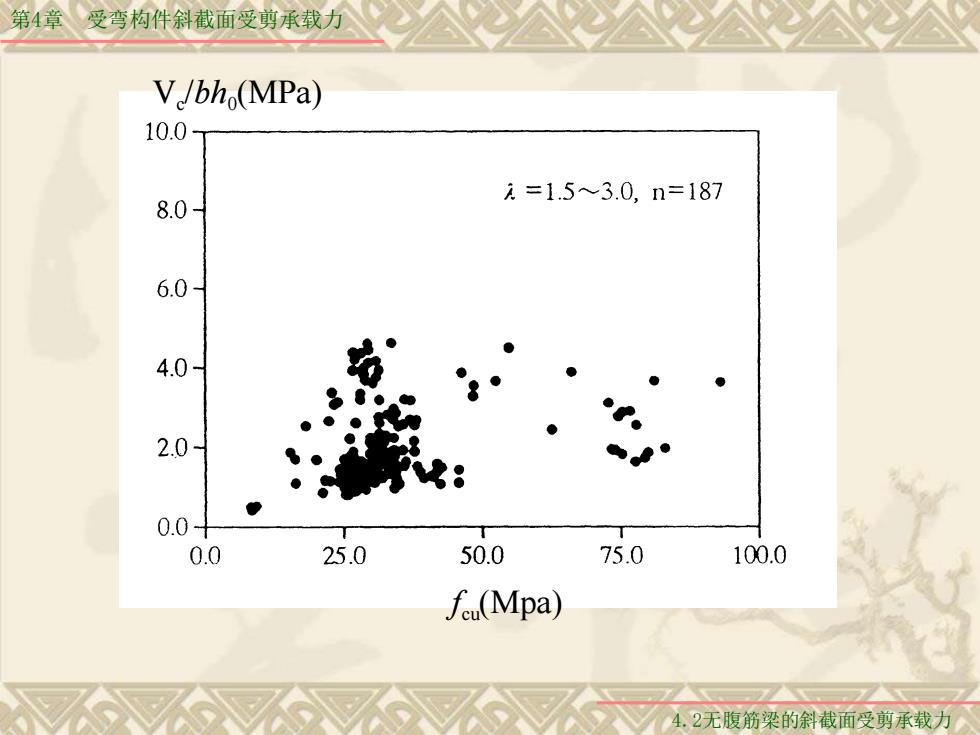

第4章受弯构件斜截面受剪承载力 V/bho(MPa) 10.0 元=1.53.0，n=187 8.0- 6.0 4.0 2.0 0.0 0.0 25.0 50.0 75.0 100.0 f(Mpa) 4.2无腹筋梁的斜截面受剪承载力
Vc /bh0 (MPa) fcu(Mpa) 第4章 受弯构件斜截面受剪承载力 4.2无腹筋梁的斜截面受剪承载力

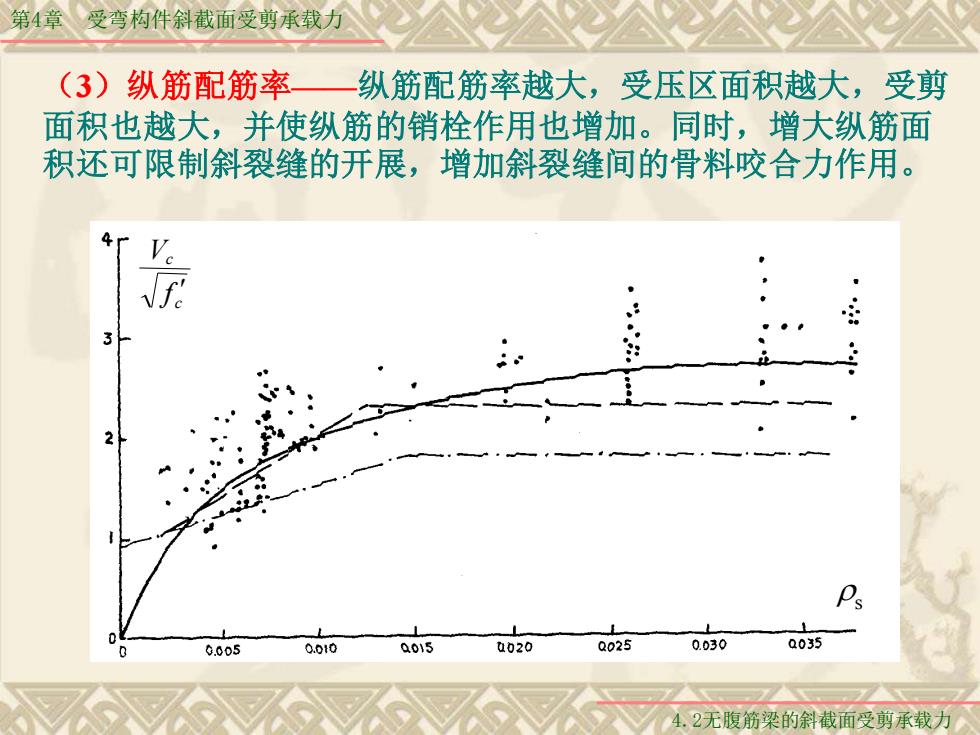

第4章受弯构件斜截面受剪承载力 (3)纵筋配筋率 纵筋配筋率越大，受压区面积越大，受剪 面积也越大，并使纵筋的销栓作用也增加。同时，增大纵筋面 积还可限制斜裂缝的开展，增加斜裂缝间的骨料咬合力作用。 4 N/a .05 0.00 0015 0020 Q025 0.030 Q035 4.2无腹筋梁的斜截面受剪承载力
（3）纵筋配筋率——纵筋配筋率越大，受压区面积越大，受剪 面积也越大，并使纵筋的销栓作用也增加。同时，增大纵筋面 积还可限制斜裂缝的开展，增加斜裂缝间的骨料咬合力作用。 第4章 受弯构件斜截面受剪承载力 4.2无腹筋梁的斜截面受剪承载力 c c f V rs

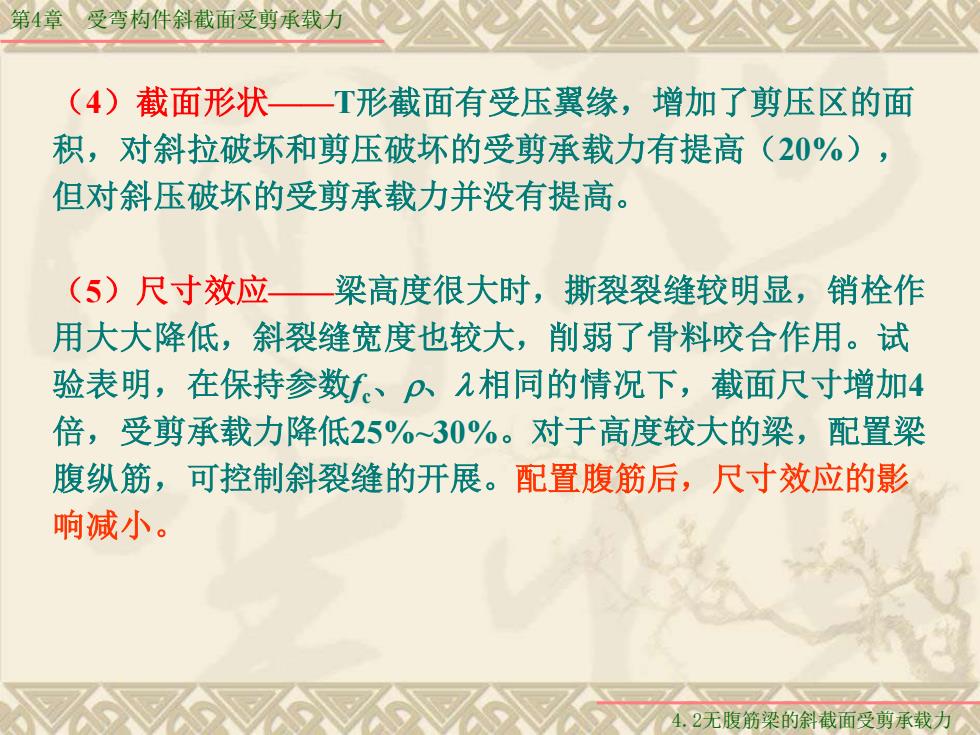

第4章受弯构件斜截面受剪承载力 (4)截面形状 一T形截面有受压翼缘，增加了剪压区的面 积，对斜拉破坏和剪压破坏的受剪承载力有提高(20%)， 但对斜压破坏的受剪承载力并没有提高。 (5)尺寸效应一梁高度很大时，撕裂裂缝较明显，销栓作 用大大降低，斜裂缝宽度也较大，削弱了骨料咬合作用。试 验表明，在保持参数f、p2相同的情况下，截面尺寸增加4 倍，受剪承载力降低25%~30%。对于高度较大的梁，配置梁 腹纵筋，可控制斜裂缝的开展。配置腹筋后，尺寸效应的影 响减小。 4.2无腹筋梁的斜截面受剪承载力
第4章 受弯构件斜截面受剪承载力 4.2无腹筋梁的斜截面受剪承载力 （4）截面形状——T形截面有受压翼缘，增加了剪压区的面 积，对斜拉破坏和剪压破坏的受剪承载力有提高（20%）， 但对斜压破坏的受剪承载力并没有提高。 （5）尺寸效应——梁高度很大时，撕裂裂缝较明显，销栓作 用大大降低，斜裂缝宽度也较大，削弱了骨料咬合作用。试 验表明，在保持参数fc、r、 相同的情况下，截面尺寸增加4 倍，受剪承载力降低25%~30%。对于高度较大的梁，配置梁 腹纵筋，可控制斜裂缝的开展。配置腹筋后，尺寸效应的影 响减小

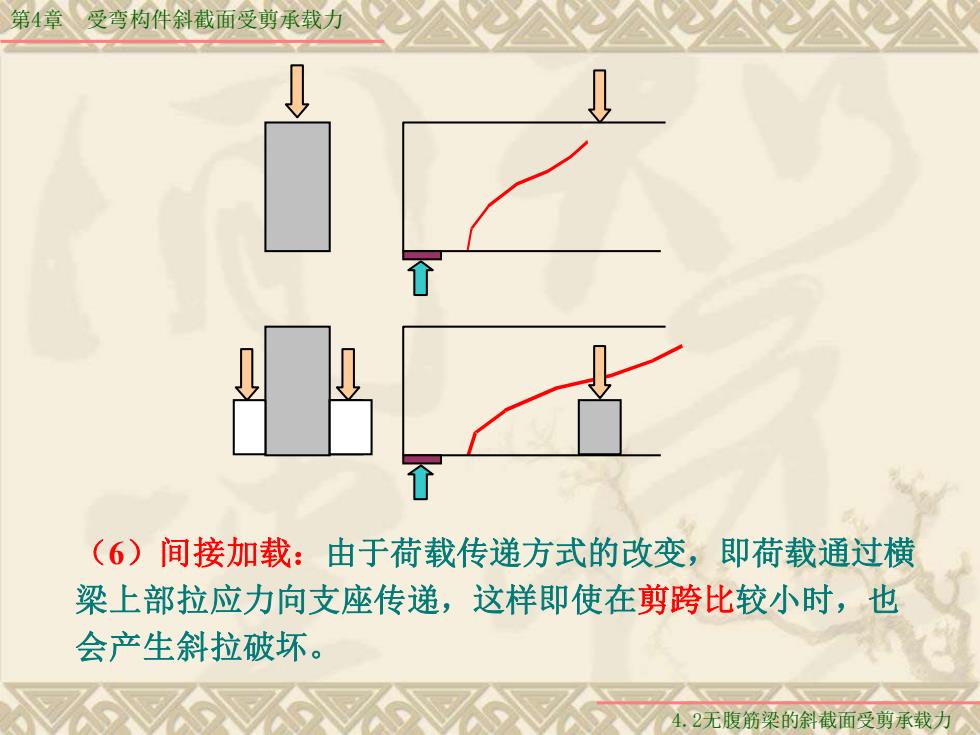

第4章、受弯构件斜截面受剪承载力 (6)间接加载：由于荷载传递方式的改变，即荷载通过横 梁上部拉应力向支座传递，这样即使在剪跨比较小时，也 会产生斜拉破坏。 4.2无腹筋梁的斜截面受剪承载力
（6）间接加载：由于荷载传递方式的改变，即荷载通过横 梁上部拉应力向支座传递，这样即使在剪跨比较小时，也 会产生斜拉破坏。 第4章 受弯构件斜截面受剪承载力 4.2无腹筋梁的斜截面受剪承载力
