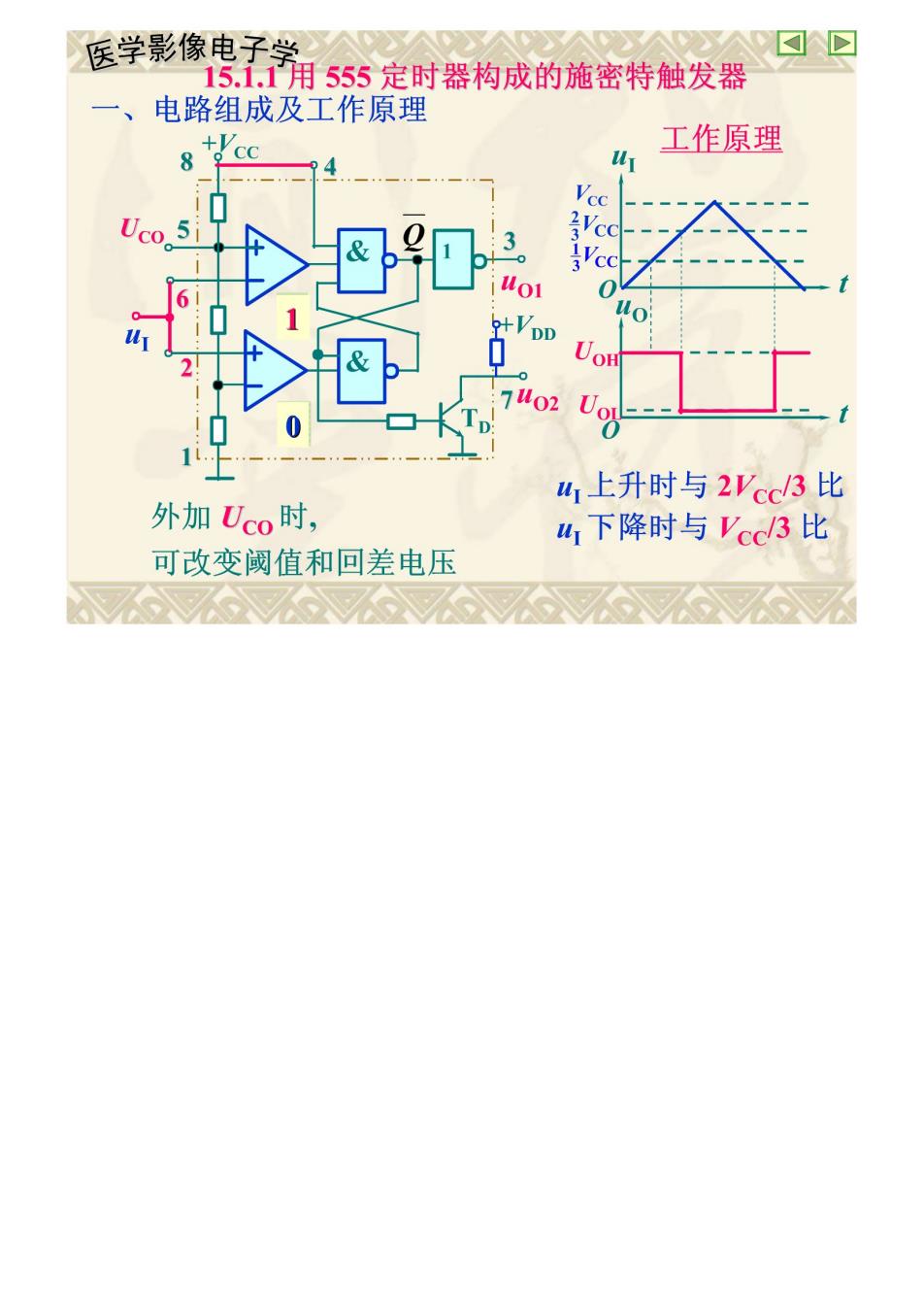

医学影像电子学 151.用555定时器构成的施密特触发器 电路组成及工作原理 工作原理 Uco 5 DD 41上升时与2'cc/3比 外加Uco时， 4,下降时与'cc3比 可改变阈值和回差电压

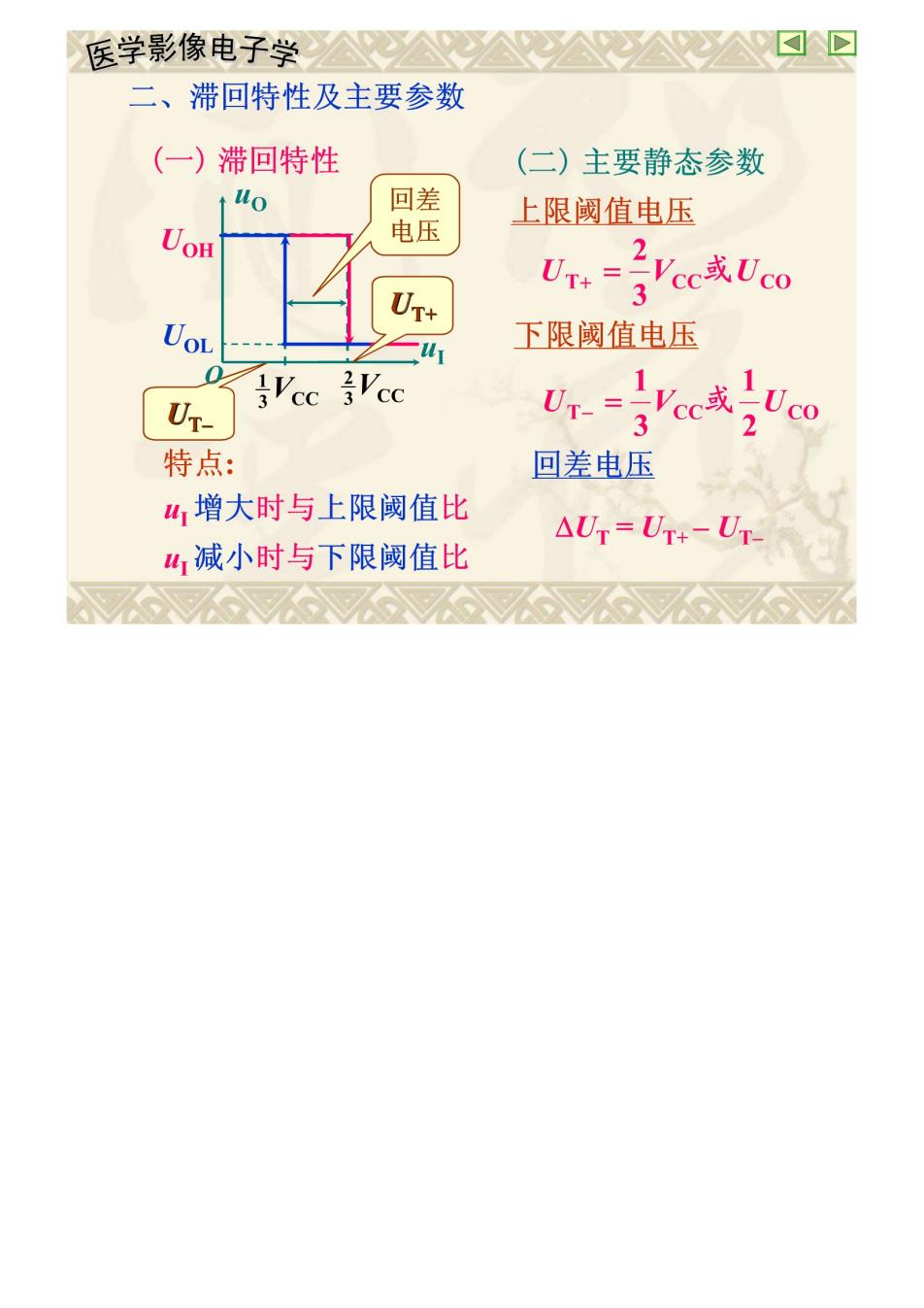

医学影像电子学公公公回回 二、滞回特性及主要参数 (一）滞回特性 (二)主要静态参数 1uo 回差 上限阈值电压 电压 UT+ Urackteo 下限阈值电压 U- Vrco 2 特点： 回差电压 4,增大时与上限阈值比 △Ur=U+-Un 4,减小时与下限阈值比

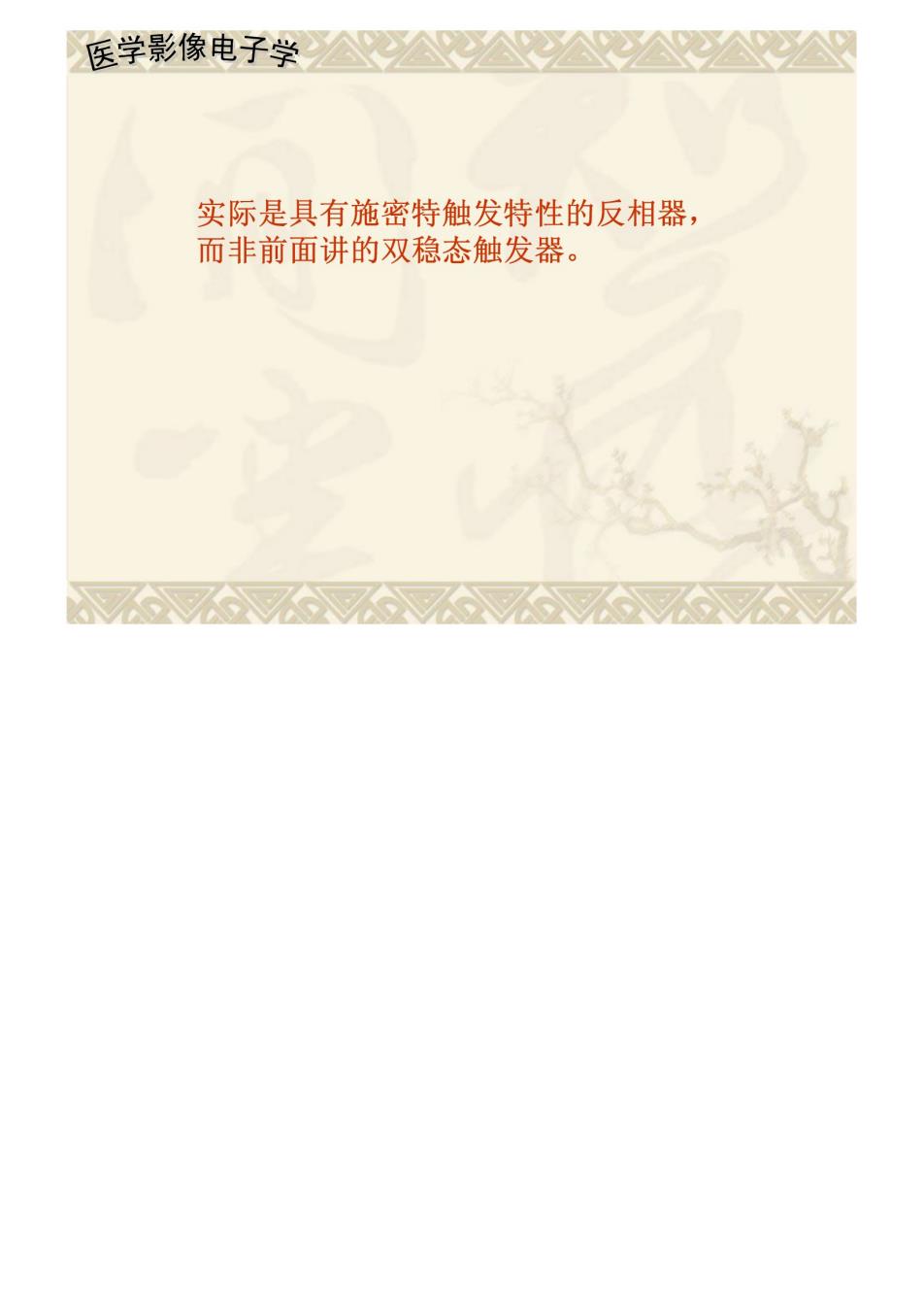

医学影像电子学公△△△△公 实际是具有施密特触发特性的反相器， 而非前面讲的双稳态触发器

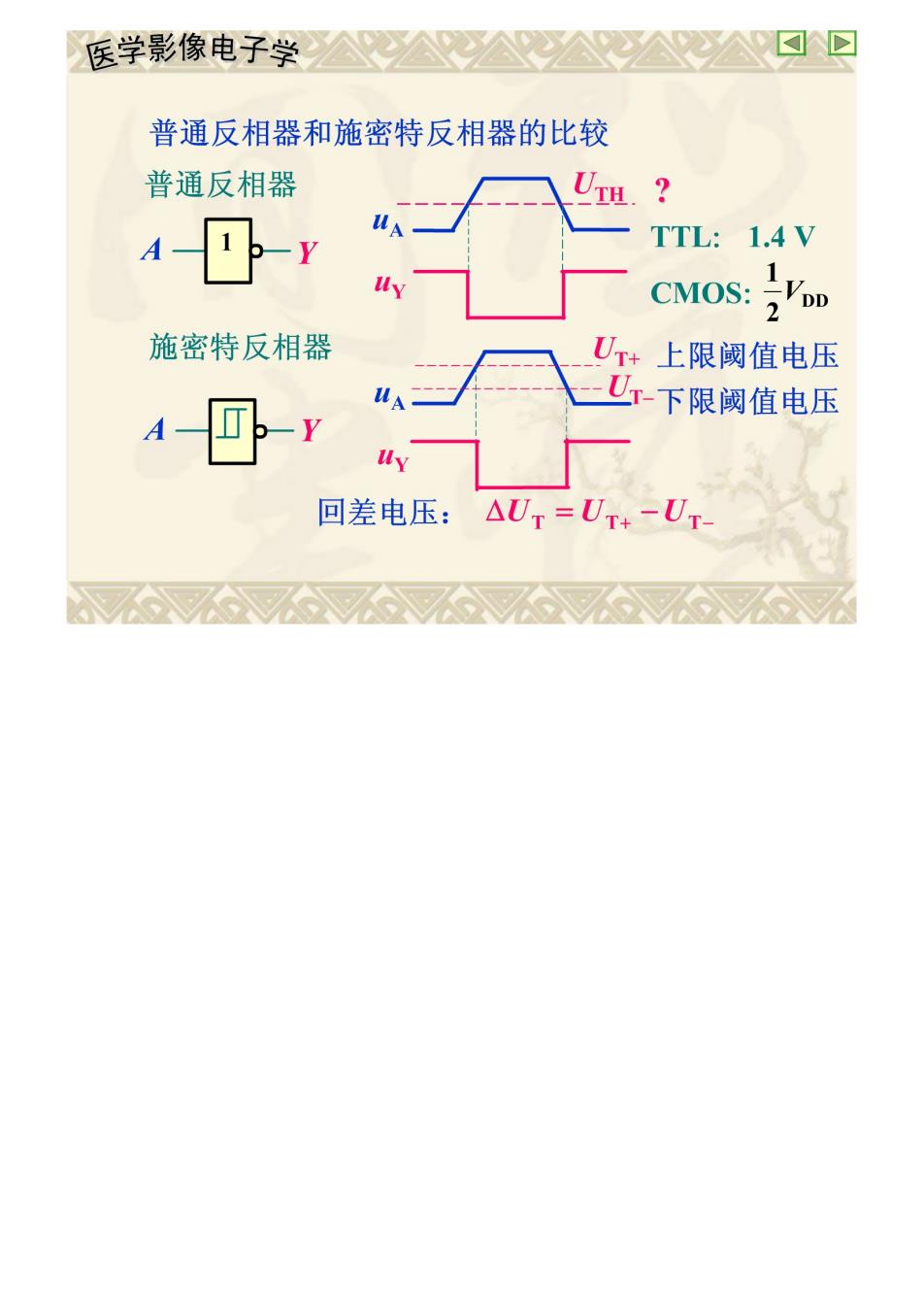

医学影像电子学公公公公公公回回 普通反相器和施密特反相器的比较 普通反相器 0r.? 4--y TTL:1.4V CMOS: 施密特反相器 UT+ 上限阈值电压 --U -下限阈值电压 4-y 回差电压：△U,=Ur+-0x

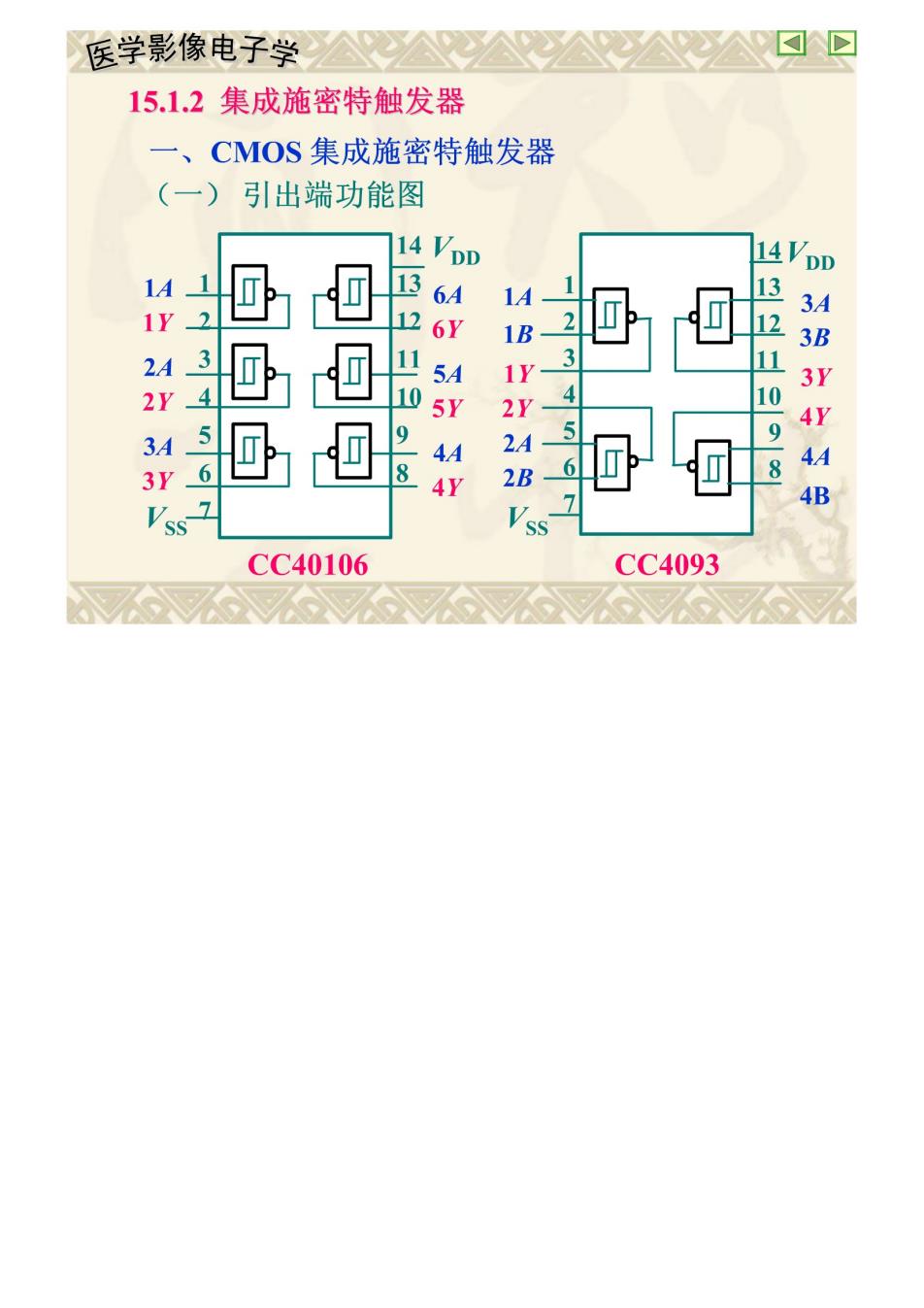

医学影像电子学公公公公公口四 15.1.2集成施密特触发器 一、CMOS集成施密特触发器 (一)引出端功能图 14 VDD 14VDD 14 64 14 回 13 12 3A 6Y 1B 24A 5A 3 回 回 5Y 2Y 4 10 9 4Y 44 3Y 6 2B 8 4B Vss Vss CC40106 CC4093
