2.1集成电路运算放大器 当Aop-W≥V+时 Uo/V vo=V: 正饱和 当Ao(p一N)≤V_时 VO=Avo(UP-UN) 0=V 线性区 电压传输特性 vo=f(Up-Un) (Up-UN)/mV 线性范围内 Uo=Avo(Up-UN) Ao—斜率 负饱和b -Vom=v
2.1 集成电路运算放大器 线性范围内 vO ＝Avo (vP－vN ) Avo——斜率 当Avo (vP－vN ) V＋ 时 vO ＝ V＋ 当Avo (vP－vN ) V-时 vO ＝ V- 电压传输特性 vO ＝ f (vP－vN )
2.2理想运算放大器 1.V,的饱和极限值等于运放的 p=0 电源电压V,和V UPO 2.运放的开环电压增益很高 Vo 若(v。-n)>0 iN-0 Avo(UP-UN) 则。=+Vom=V+ UNO 若（。-n)<0 则v。-Vom=V_ vo/V 3.若V_<v。<V+ 理想： +Vom=V* 则(。一n)0 r'≈00 4.输入电阻r的阻值很高 r~0 (Up-Un)/mV 使i,≈0、i0 A0→00 5.输出电阻很小，r。≈0 0。=Ao(0p一Vn) b Vom=V
2.2 理想运算放大器 1. vo的饱和极限值等于运放的 电源电压V＋和V－ 2. 运放的开环电压增益很高 若（vp－vn）＞0 则 vo = +Vom =V＋ 若（vp－vn）＜0 则 vo = –Vom =V－ 3. 若V－< vo <V＋ 则 （vp－vn）0 4. 输入电阻r i的阻值很高 使 ip ≈ 0、in ≈ 0 5. 输出电阻很小， ro ≈ 0 理想： ri≈∞ ro ≈0 Avo →∞ vo ＝Avo(vp－vn )
2.3基本线性运放电路 2.3.1同相放大电路 2.3.2反相放大电路
2.3 基本线性运放电路 2.3.1 同相放大电路 2.3.2 反相放大电路

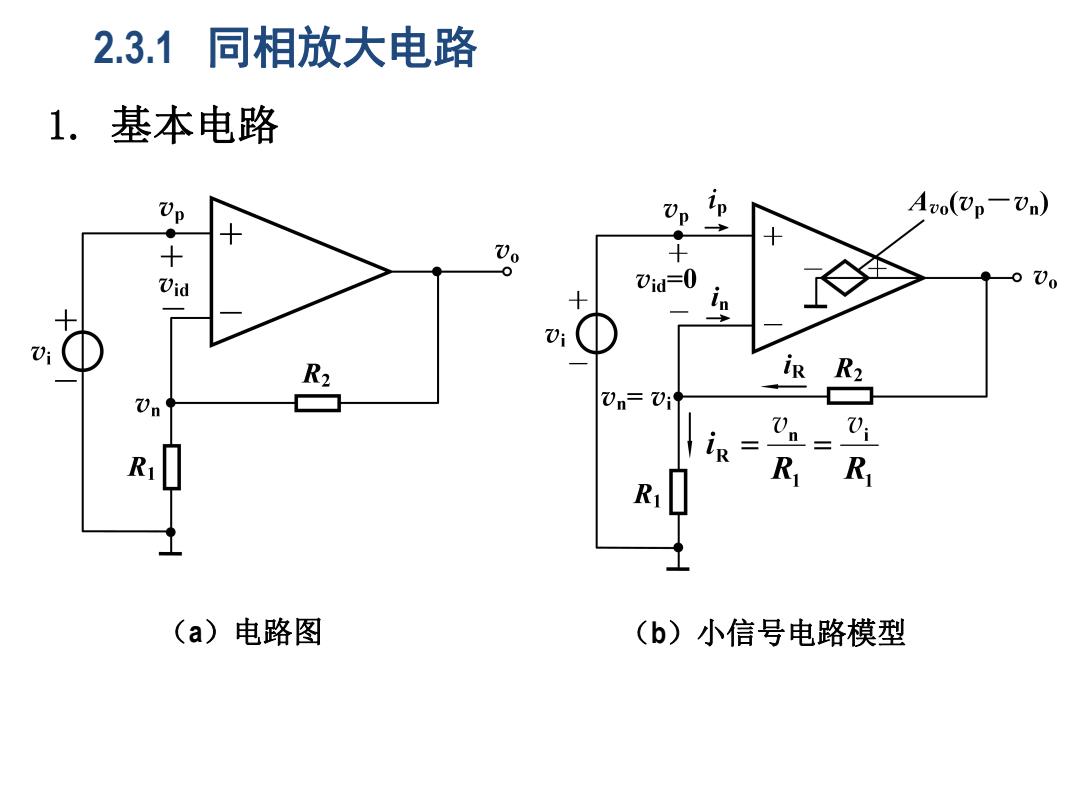

2.3.1同相放大电路 1.基本电路 , ip Avo(Up-Un) + Vo Vid 0id=0 000 in Vi R2 R2 Un 0n=0i On= R (a)电路图 (b)小信号电路模型
2.3.1 同相放大电路 （a）电路图 1. 基本电路 （b）小信号电路模型
