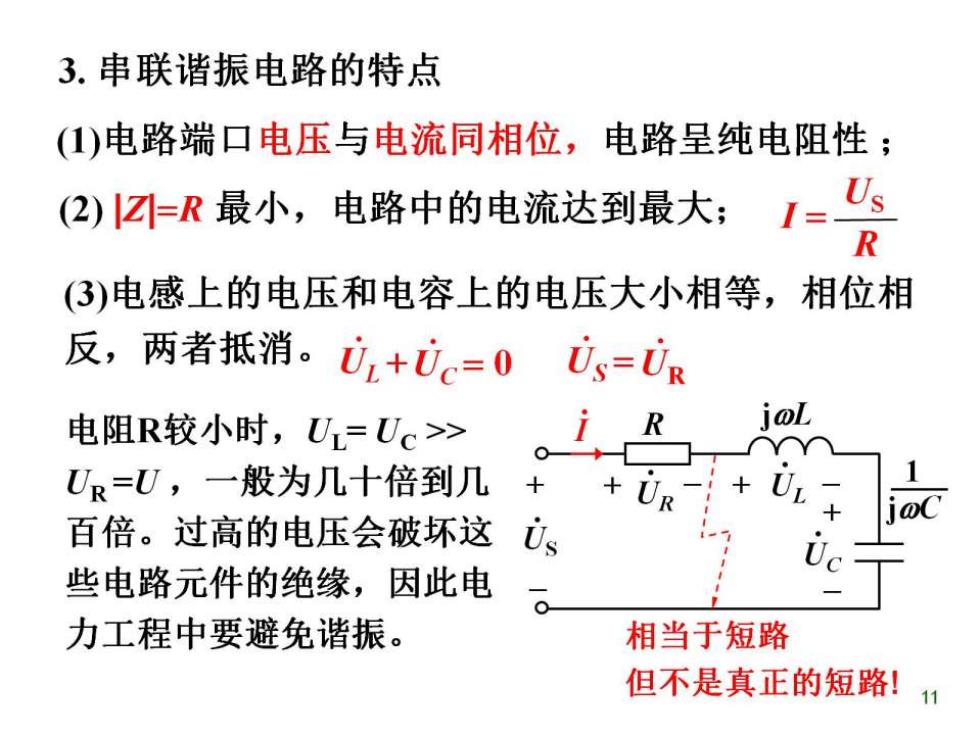

3.串联谐振电路的特点 (1)电路端口电压与电流同相位，电路呈纯电阻性； (2)☑=R最小，电路中的电流达到最大； Us 1= R (3)电感上的电压和电容上的电压大小相等，相位相 反，两者抵消。心+心c=0U=0R 电阻R较小时，U=Uc> 。iR jol UR=U,一般为几十倍到几 +UR + UL 百倍。过高的电压会破坏这 Us 些电路元件的绝缘，因此电 力工程中要避免谐振。 相当于短路 但不是真正的短路！ 11

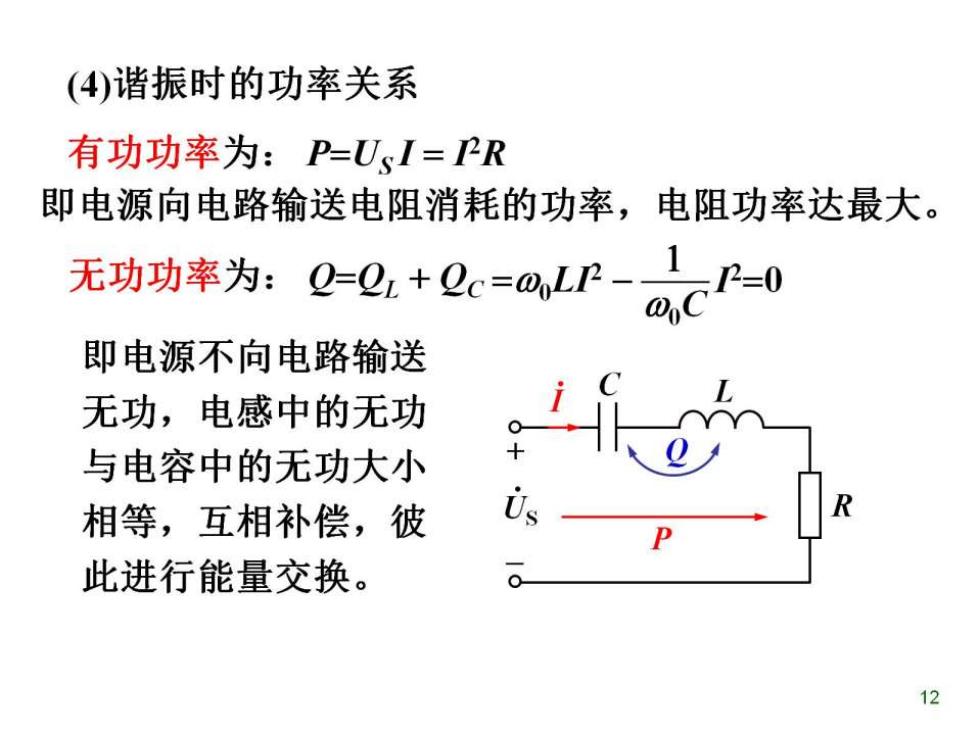

(4)谐振时的功率关系 有功功率为：P=U、I=PR 即电源向电路输送电阻消耗的功率，电阻功率达最大。 无功功率为：0-L:+Q.=a1r-dC-0 即电源不向电路输送 无功，电感中的无功 与电容中的无功大小 相等，互相补偿，彼 此进行能量交换。 12

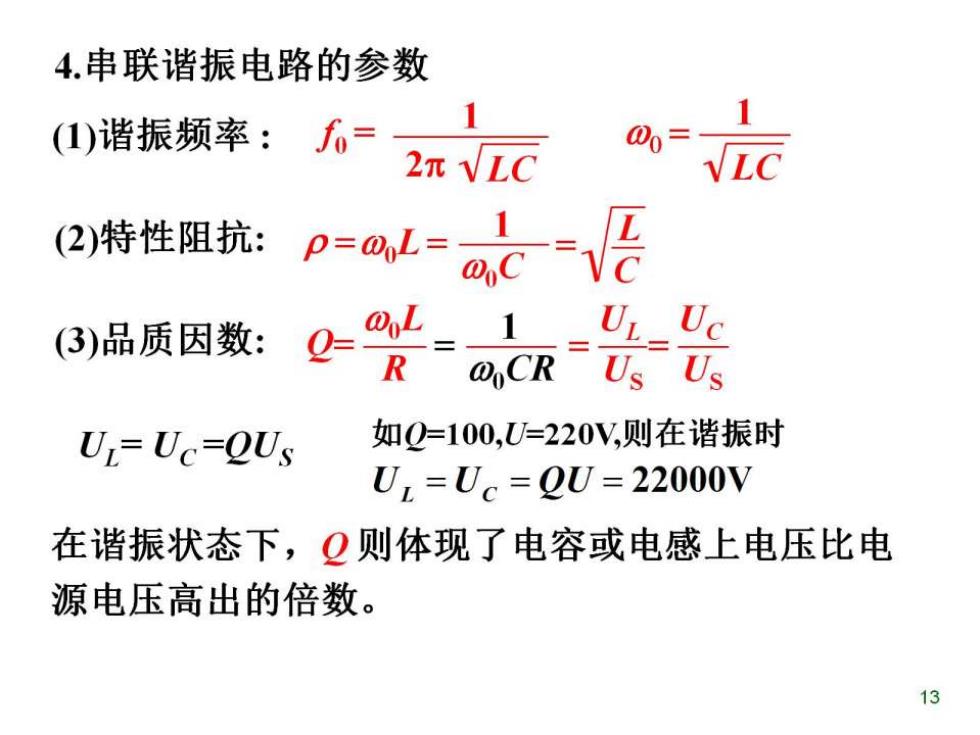

4.串联谐振电路的参数 (1)谐振频率：f= 00= 2元VLC (2)特性阻抗： p=a1= &C (3)品质因数： UL Uc R @oCR Us Us UL=UC-QUs 如Q=100,U=220V,则在谐振时 0,=Uc=QU=22000V 在谐振状态下，Q则体现了电容或电感上电压比电 源电压高出的倍数。 13
