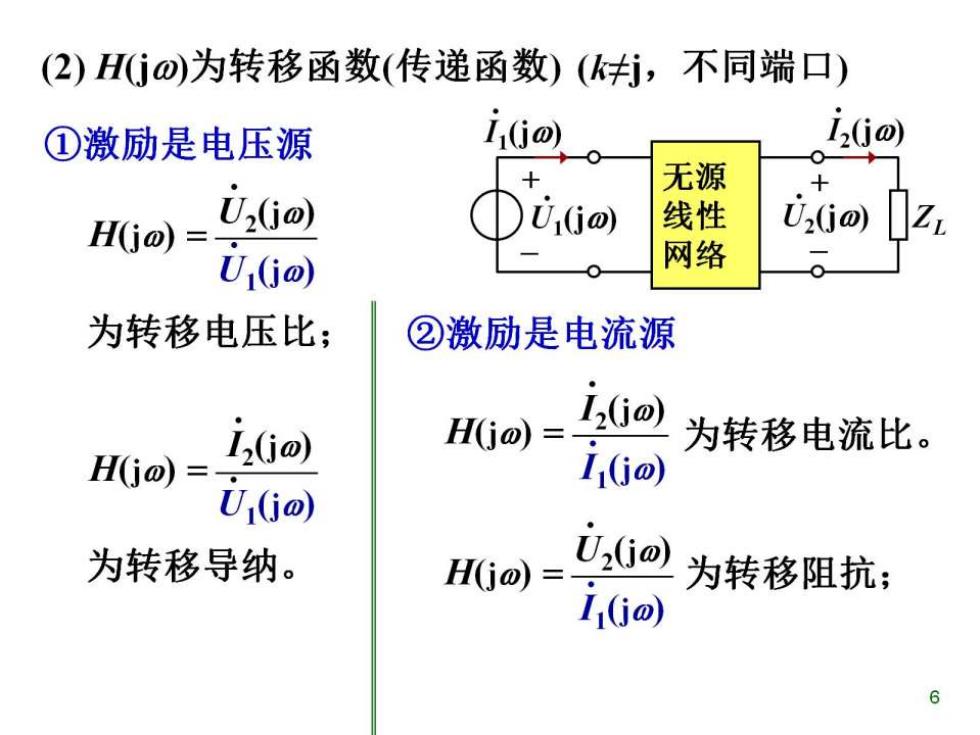

(2)H(G@)为转移函数（传递函数）(ki,不同端口) ①激励是电压源 i(io) Ljo) 无源 H(jo)= U,(jo) U(j) 线性 U2(j@) Z U(jo) 网络 为转移电压比； ②激励是电流源 i.io) H(jo)= i(io 为转移电流比。 H(io)= I(i0) Ujo) 为转移导纳。 H(jo)= Ui0) 为转移阻抗； I(io) 6

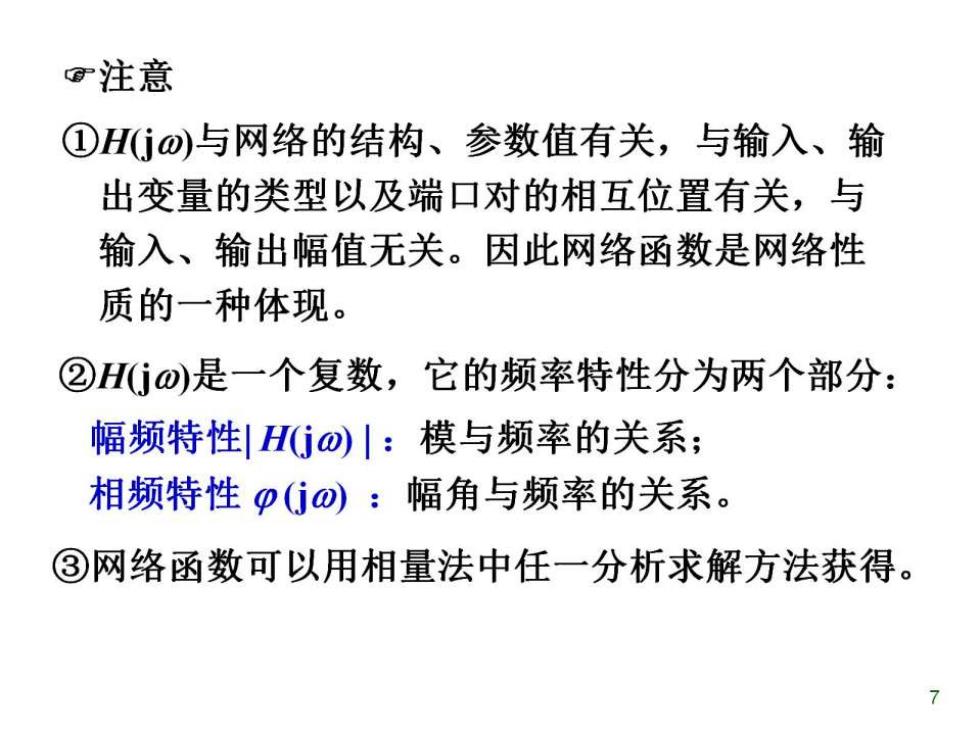

©注意 ①H(Go)与网络的结构、参数值有关，与输入、输 出变量的类型以及端口对的相互位置有关，与 输入、输出幅值无关。因此网络函数是网络性 质的一种体现。 ②H(Go)是一个复数，它的频率特性分为两个部分： 幅频特性|HGo)|：模与频率的关系； 相频特性p(Go)：幅角与频率的关系。 ③网络函数可以用相量法中任一分析求解方法获得

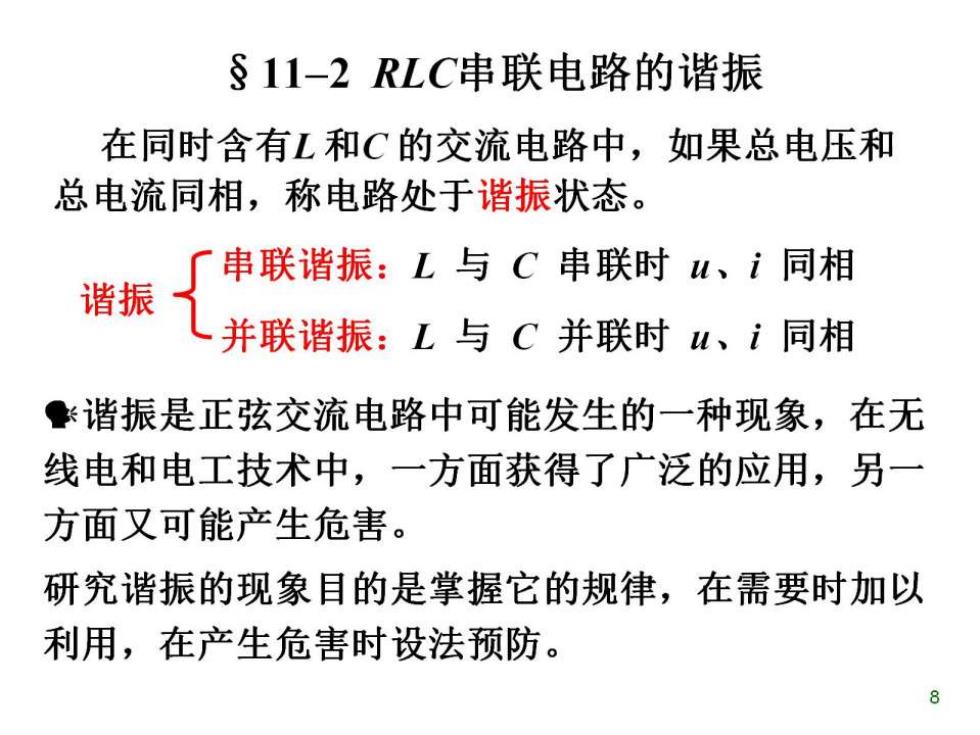

§11-2RLC串联电路的谐振 在同时含有L和C的交流电路中，如果总电压和 总电流同相，称电路处于谐振状态。 串联谐振：L与C串联时u、i同相 谐振 并联谐振：L与C并联时u、i同相 谐振是正弦交流电路中可能发生的一种现象，在无 线电和电工技术中，一方面获得了广泛的应用，另一 方面又可能产生危害。 研究谐振的现象目的是掌握它的规律，在需要时加以 利用，在产生危害时设法预防。 8

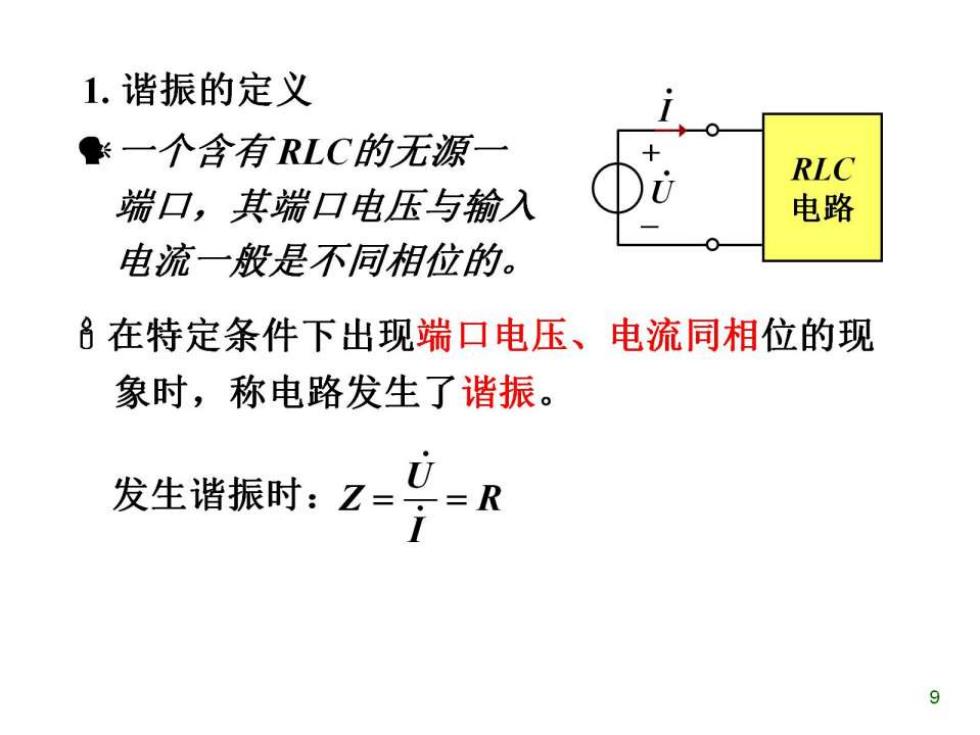

1.谐振的定义 一个含有RLC的无源一 RLC 端口，其端口电压与输入 电路 电流一般是不同相位的。 8在特定条件下出现端口电压、电流同相位的现 象时，称电路发生了谐振。 U 发生谐振时：Z= =R

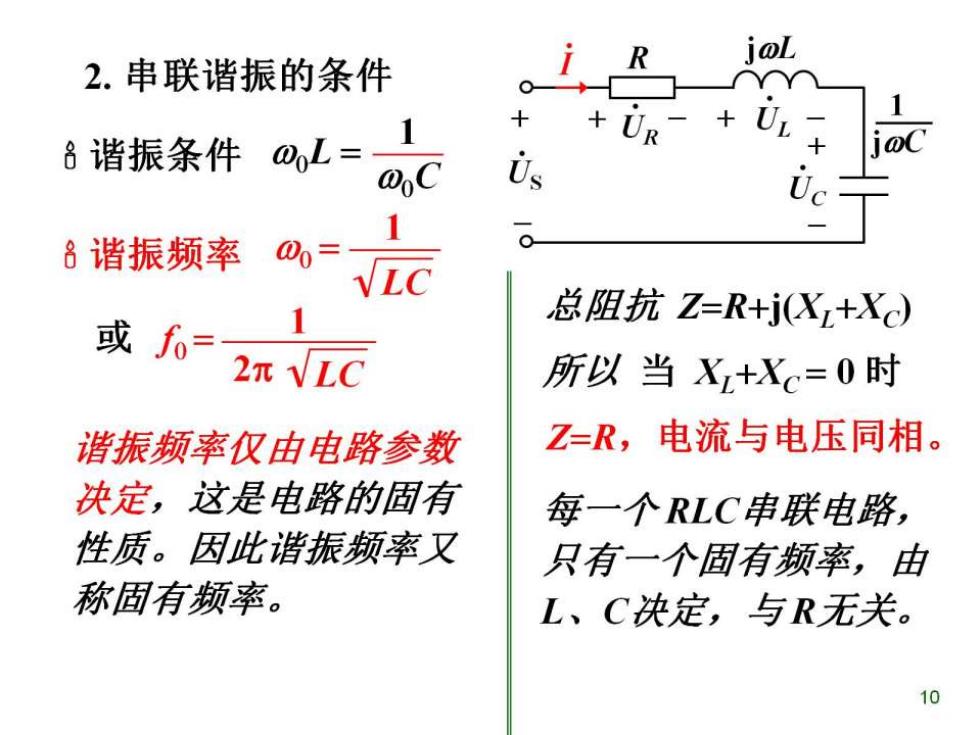

2.串联谐振的条件 R 0L=1 UR +Ur 8谐振条件 s 8谐振频率 00= VLC 总阻抗Z=R+jX+Xc) 或f= 2πVLC 所以当X+Xc=0时 诣振顿率仅由电路参数 Z=R,电流与电压同相。 决定，这是电路的固有 每一个RLC串联电路， 性质。因此谐振频率又 只有一个固有缬率，由 称固有颜率。 L、C决定，与R无关。 10
