五、ATM提供的业务 见谷P93 表24.2 ATM中标准业务类型 名称 缩写 应用场合 恒定比特幸业务 CBR 通常是指电路信号，话音或连续比特率的视频。 可变比特率业务 VDR 一般分为两类，实时性和非头时性业务。实时性业务如分组视颖图像业务，非实时性业务指 数传送，例知LAN互连 可此特幸业务 ABR 指制算机通信的应用，如TPP等协议的应用。 未礼定比特率业务 UBR 用户自己定义的，而不保证服务质量。 链 C/V/A/U BR:Const,Variable,Available,Unspecified Bit ABR 路 Rate 带 宽 VBR ABR:提供”尽力而为Best efforts'”的服务质量； 4中100年10年样年中n400010 UBR:网络不对QoS提供任何保证 CBR
2023/6/26 ftp:219.245.73.1, Name: bcn, Password:2014 21 五、ATM提供的业务 见谷P93 C/V/A/U BR: Const, Variable, Available, Unspecified Bit Rate ABR：提供”尽力而为Best efforts”的服务质量; UBR:网络不对QoS提供任何保证
六、ATM网络 见谷P95 顿中维 POTS NISDN ATM公共网 专用网节点 LAN 交换机 DXI- 接入交换机 PNNI FUNL Y UNI UNI- BICT PUNI NNL 节点交换机 P-UNI 专用网书点 UNI NNI 交换机 节点交换机 BICI ATM局域树 NNI 交换机 P-UNI 节点交换机 LAN 路由器 ATM专用网 2023/6/26 22
2023/6/26 22 六、ATM网络 见谷P95 ATM专用网 ATM公共网

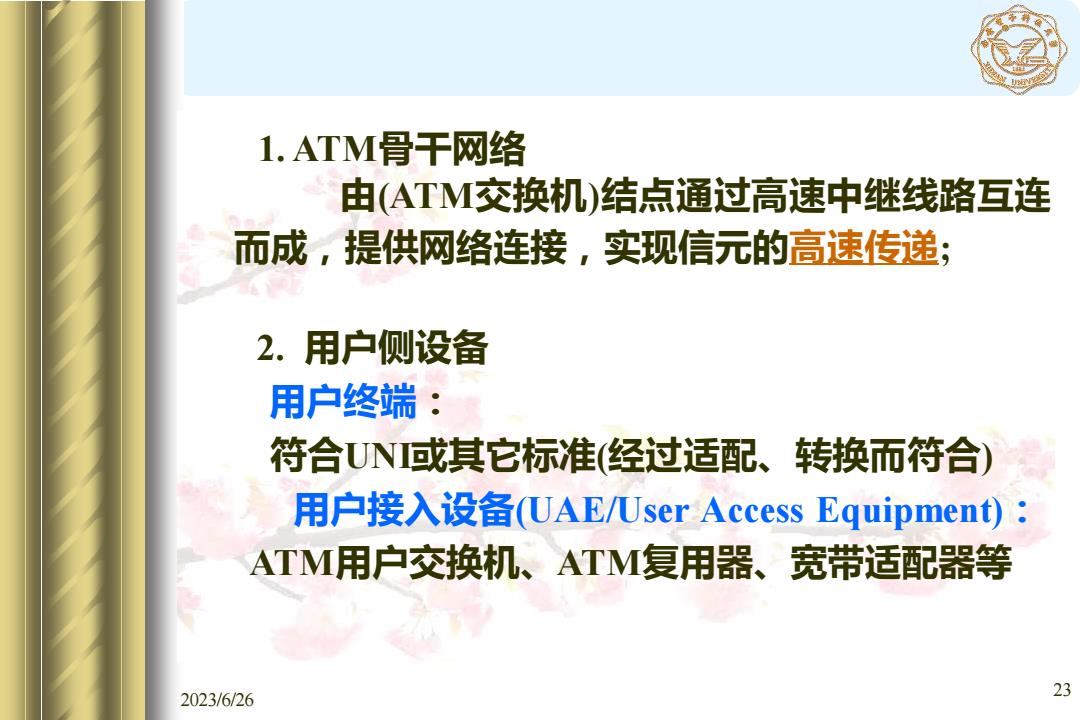

1.ATM骨干网络 由(ATM交换机)结点通过高速中继线路互连 而成，提供网络连接，实现信元的高速传递； 2.用户侧设备 用户终端： 符合UN或其它标准（经过适配、转换而符合） 用户接入设备UAE/User Access Equipment): ATM用户交换机、ATM复用器、宽带适配器等 2023/6/26 23
2023/6/26 23 1. ATM骨干网络 由(ATM交换机)结点通过高速中继线路互连 而成，提供网络连接，实现信元的高速传递; 2. 用户侧设备 用户终端： 符合UNI或其它标准(经过适配、转换而符合) 用户接入设备(UAE/User Access Equipment)： ATM用户交换机、ATM复用器、宽带适配器等

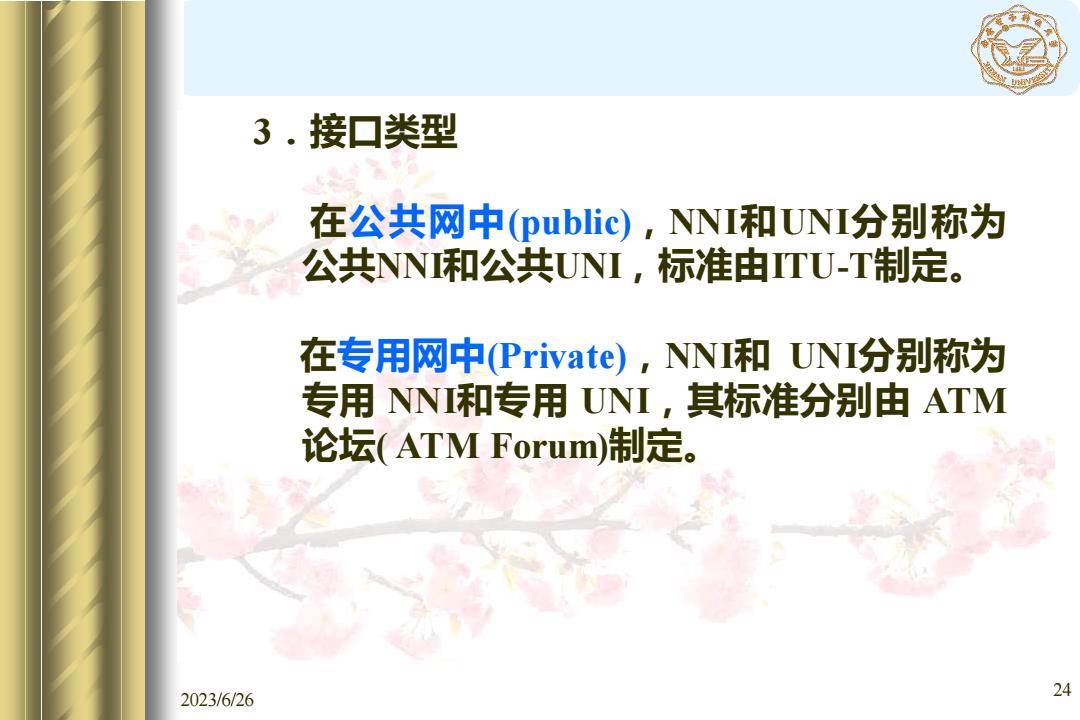

3.接▣类型 在公共网中(public),NNI和UNI分别称为 公共NN和公共UNI,标准由TU-T制定。 在专用网中Private),NN和UNI分别称为 专用NNI和专用UNI,其标准分别由ATM 论坛(ATM Forum)制定。 24 2023/6/26
2023/6/26 24 3．接口类型 在公共网中(public)，NNI和UNI分别称为 公共NNI和公共UNI，标准由ITU-T制定。 在专用网中(Private)，NNI和 UNI分别称为 专用 NNI和专用 UNI，其标准分别由 ATM 论坛( ATM Forum)制定
1.2ATM物理层 ●1.1ATM技术概述 ○1.2ATM物理层 ●1.3ATM交换 ●1.4ATM交换适配层(AAL) ●1.5ATM信令 2023/6/26 25
2023/6/26 25 1.2 ATM物理层 ⚫1.1 ATM技术概述 ⚫1.2 ATM物理层 ⚫1.3 ATM交换 ⚫1.4 ATM交换适配层(AAL) ⚫1.5 ATM信令
