第二章xDSL技术 2.1xDSL技术概述 2.2DSL技术 ○2.3ADSL技术 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 1
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 1 第二章 xDSL技术 ⚫2.1 xDSL技术概述 ⚫2.2 HDSL技术 ⚫2.3 ADSL技术

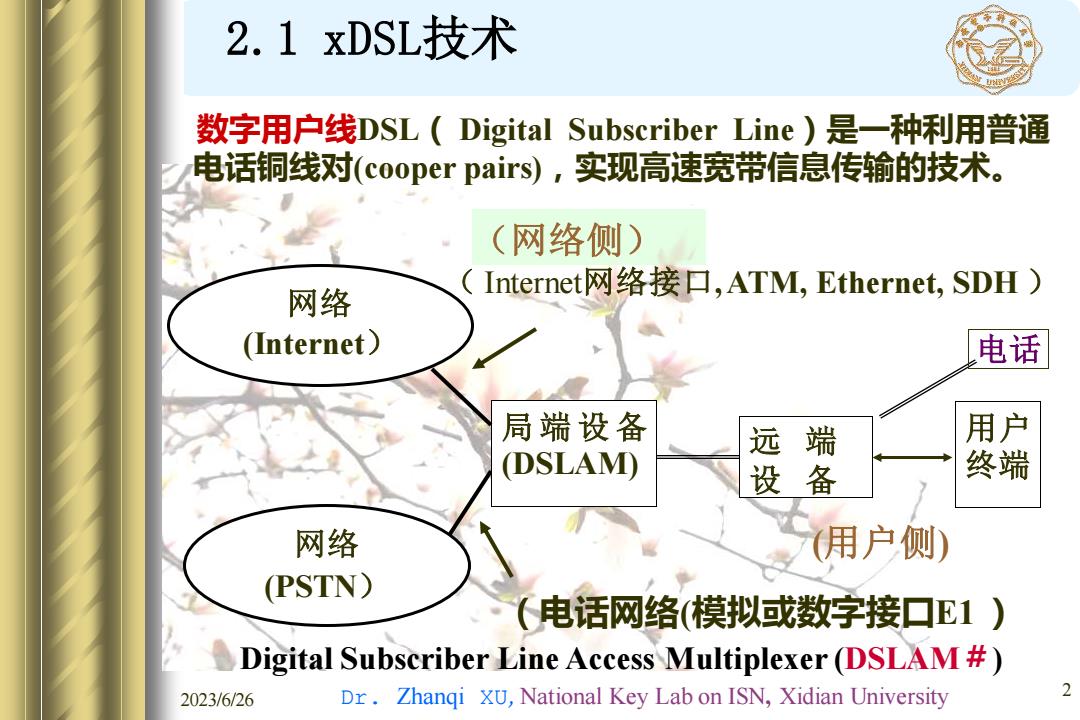

2.1xDSL技术 数字用户线DSL(Digital Subscriber Line)是一种利用普通 电话铜线对(cooper pairs),实现高速宽带信息传输的技术。 (网络侧) Internet网络接口，ATM,Ethernet,.SDH) 网络 (Internet) 电话 局端设备 远端 用户 (DSLAM) 设备 终端 网络 用户侧) (PSTN) (电话网络（模拟或数字接口E1) Digital Subscriber Line Access Multiplexer (DSLAM#) 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 2
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 2 2.1 xDSL技术 数字用户线DSL（ Digital Subscriber Line）是一种利用普通 电话铜线对(cooper pairs)，实现高速宽带信息传输的技术。 网络 (Internet） 局端设备 (DSLAM) 远 端 设 备 用户 终端 网络 (PSTN） (用户侧) （网络侧） （ Internet网络接口, ATM, Ethernet, SDH ） （电话网络(模拟或数字接口E1 ） 电话 Digital Subscriber Line Access Multiplexer (DSLAM＃)
一、xDSL技术分类 (一)对称类 上下链路速率相等，用于LAN互连、PABX互连、 E1电路（如基站)，nternet接入，e.g,VoD,Video Conferencing 1、高速数字用户环路 HDSL(High data/bit rate conferencing,Internet DSL) 80年代启用 速率1.5或2.3Mbps(传送红1/E1) 6000英尺12000/18000英尺(=0.3m)、1.83.6/5公里) 三线对、二线对、一线对 2B1Q(2Bits/Quaternary Symboll四进制符号)，CAP (carrierless Amplitude/Phase 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 3
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 3 一、 xDSL技术分类 （一） 对称类： 上下链路速率相等，用于LAN互连、PABX互连、 E1电路（如基站），Internet接入，e.g., VoD, Video Conferencing 1、高速数字用户环路 HDSL(High data/bit rate conferencing, Internet DSL) ⚫ 80年代启用 ⚫ 速率1.5或2.3 Mbps (传送T1/E1) ⚫ 6000英尺~12000/18000英尺（=0.3m)、1.8-3.6/5公里） ⚫ 三线对、二线对、一线对 ⚫ 2B1Q(2 Bits/ Quaternary Symbol四进制符号)， CAP (carrierless Amplitude/ Phase )

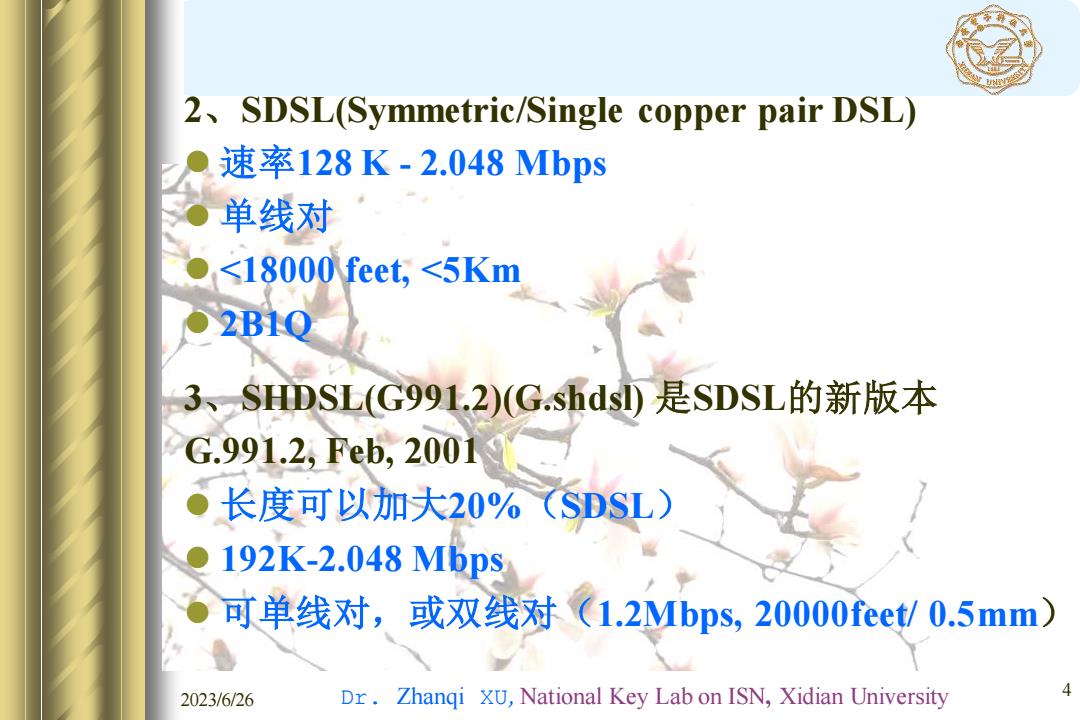

2、 SDSL(Symmetric/Single copper pair DSL) 速率128K-2.048Mbps 单线对 <18000feet,<5Km 2B1Q 3、SHDSL(G991.2)(G.shds是SDSL的新版本 G.991.2,Feb,2001 长度可以加大20%(SDSL) 192K-2.048Mbps 可单线对，或双线对(1.2Mbps,20000fee/0.5mm) 2023/6/26 Dr. Zhanqi XU,National Key Lab on ISN,Xidian University 4
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 4 2、SDSL(Symmetric/Single copper pair DSL) ⚫ 速率128 K - 2.048 Mbps ⚫ 单线对 ⚫ <18000 feet, <5Km ⚫ 2B1Q 3、SHDSL(G991.2)(G.shdsl) 是SDSL的新版本 G.991.2, Feb, 2001 ⚫ 长度可以加大20%（SDSL） ⚫ 192K-2.048 Mbps ⚫ 可单线对，或双线对（1.2Mbps, 20000feet/ 0.5mm）
4,IDSL(Integrated service digital network DSL) 支持2B+D144kps(2B捆绑，1B语音+1B数据) 永远在线(always available) 二非对称类 1.ADSL(Asymmetric DSL G.992.1 速率upstream 16-640kbps downstream 1.5M-6.1M(or 8 Mbps)0.4mm(0.5mm T1/E1 4.6km/0.4mm线芯，(5.5km/0.5mm线芯) 6Mbps2.7KM/0.4mm线芯(3.7km/0.5mm线芯) 2023/6/26 Dr.Zhanqi XU,National Key Lab on ISN,Xidian University 5
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 5 4、IDSL(Integrated service digital network DSL) ⚫ 支持 2B+D 144kps (2B捆绑, 1B语音+1B数据) ⚫ 永远在线（always available） (二)非对称类 1. ADSL(Asymmetric DSL) ⚫ G.992.1 ⚫ 速率upstream 16 – 640 kbps downstream 1.5M-6.1M(or 8 Mbps) 0.4mm(0.5mm) ⚫ T1/E1 4.6km/0.4mm线芯 (5.5km/0.5mm线芯) ⚫ 6 Mbps 2.7KM/0.4mm线芯(3.7 km /0.5mm线芯)
