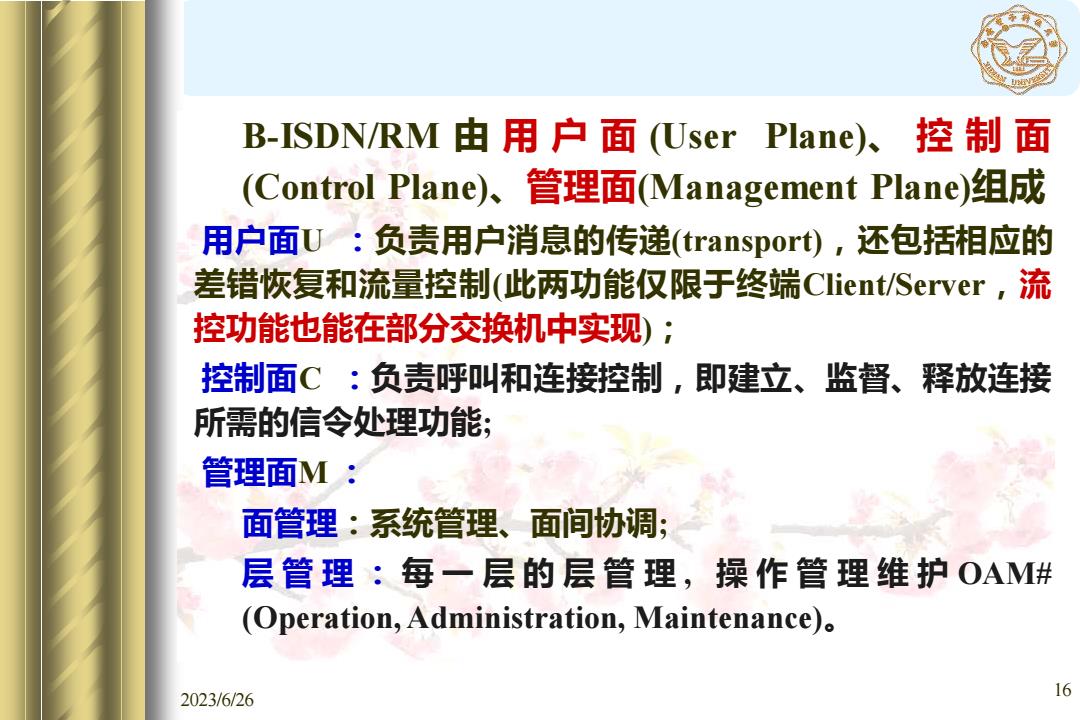

B-ISDN/RM由用户面 i(User Plane)、控制面 (Control Plane)、管理面(Management Plane)组成 用户面U:负责用户消息的传递(transport),还包括相应的 差错恢复和流量控制（此两功能仅限于终端Client/,Server,流 控功能也能在部分交换机中实现) 控制面C:负责呼叫和连接控制，即建立、监督、释放连接 所需的信令处理功能； 管理面M: 面管理：系统管理、面间协调； 层管理：每一层的层管理，操作管理维护OAM# (Operation,Administration,Maintenance). 2023/6/26 16
2023/6/26 16 B-ISDN/RM 由 用户面 (User Plane)、 控制面 (Control Plane)、管理面(Management Plane)组成 用户面U ：负责用户消息的传递(transport)，还包括相应的 差错恢复和流量控制(此两功能仅限于终端Client/Server，流 控功能也能在部分交换机中实现)； 控制面C ：负责呼叫和连接控制，即建立、监督、释放连接 所需的信令处理功能; 管理面M ： 面管理：系统管理、面间协调; 层管理： 每 一 层 的 层 管 理 , 操 作 管 理 维 护 OAM# (Operation, Administration, Maintenance)

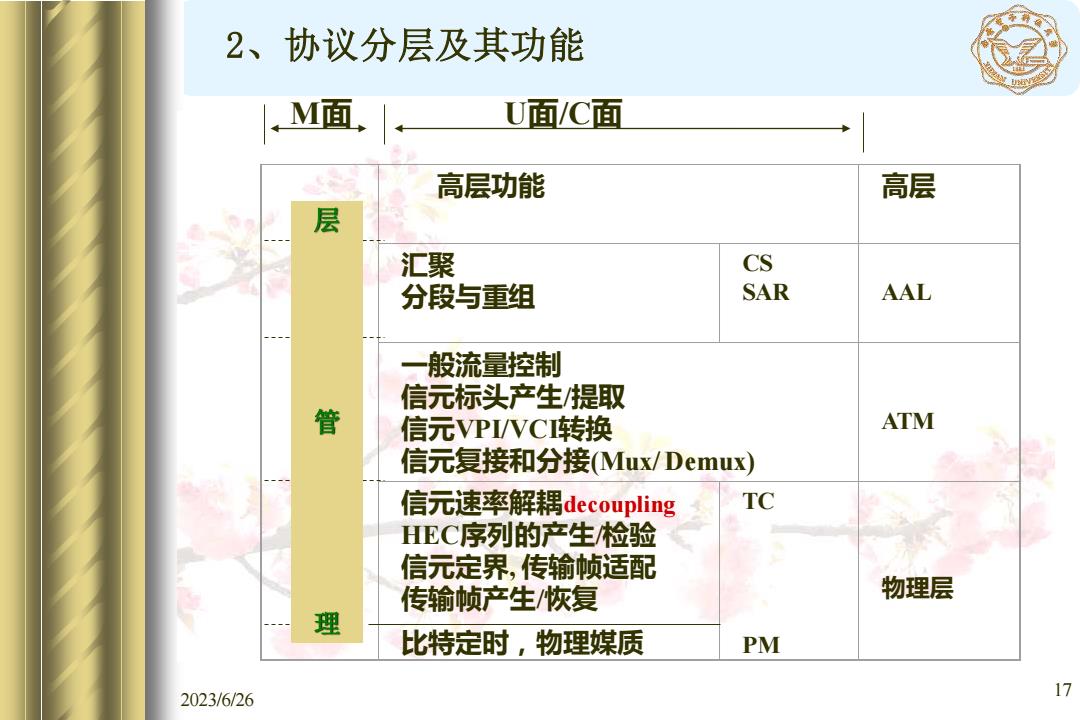

2、协议分层及其功能 ,M面 U面/C面 高层功能 高层 层 汇聚 CS 分段与重组 SAR AAL 一般流量控制 信元标头产生/提取 管 信元VPI/VC转换 ATM 信元复接和分接(Mux/Demux) 信元速率解耦decoupling TC HEC序列的产生/检验 信元定界，传输帧适配 传输帧产生/恢复 物理层 理 比特定时，物理媒质 PM 2023/6/26 17
2023/6/26 17 2、协议分层及其功能 高层功能 高层 汇聚 分段与重组 CS SAR AAL 一般流量控制 信元标头产生/提取 信元VPI/VCI转换 信元复接和分接(Mux/ Demux) ATM 信元速率解耦decoupling HEC序列的产生/检验 信元定界, 传输帧适配 传输帧产生/恢复 比特定时，物理媒质 TC PM 物理层 M面 U面/C面 层 管 理

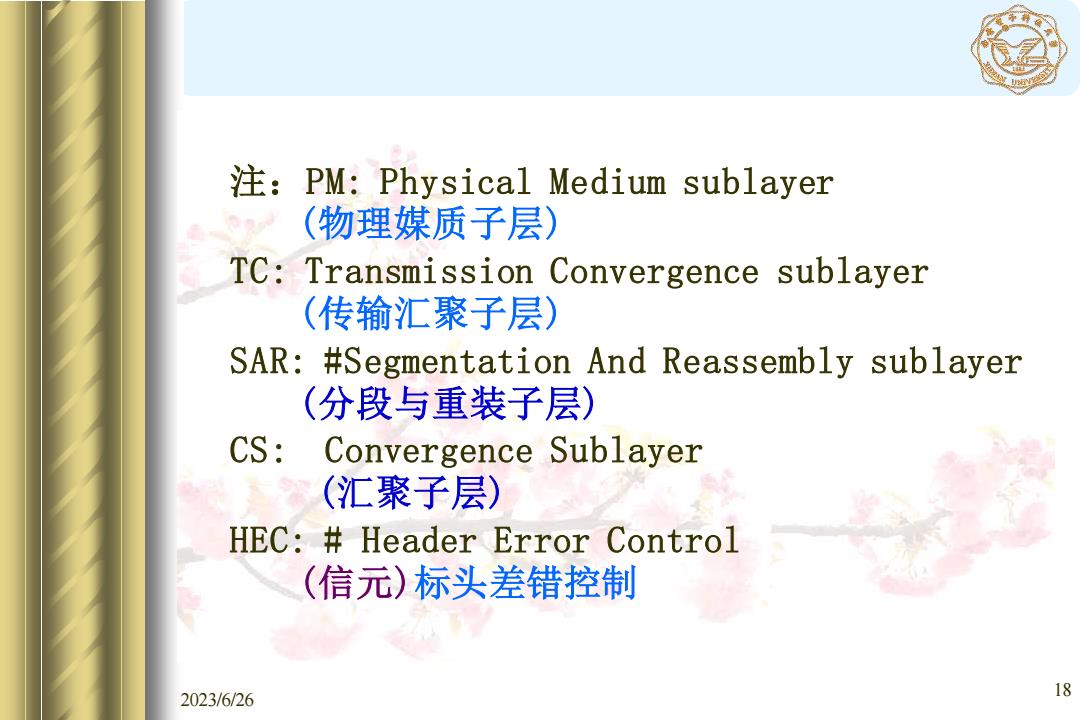

注：PM:Physical Medium sublayer (物理媒质子层) TC:Transmission Convergence sublayer (传输汇聚子层) SAR:#Segmentation And Reassembly sublayer (分段与重装子层) CS: Convergence S Sublayer (汇聚子层) HEC:Header Error Control (信元)标头差错控制 2023/6/26 18
2023/6/26 18 注：PM: Physical Medium sublayer (物理媒质子层) TC: Transmission Convergence sublayer (传输汇聚子层) SAR: #Segmentation And Reassembly sublayer (分段与重装子层) CS: Convergence Sublayer (汇聚子层) HEC: # Header Error Control (信元)标头差错控制
()物理层：为ATM层提供可靠高效的信元传递服 务 PM(物理媒质) 提供比特传输能力：比特定时、线路编解码、 传输波形产生与恢复(bt级别)。 传输媒质：单/多模光纤、同轴电缆(75①2)、双绞 线、微波等 TC(传输汇聚)完成： *传输帧产生与恢复；(frame级别) *传输帧适配：信元 传输帧载荷区 信元定界与优码；（确定信元起始点） 19 2023/6/26
2023/6/26 19 (1) 物理层：为ATM层提供可靠高效的信元传递服 务 ➢ PM(物理媒质) 提供比特传输能力：比特定时、线路编解码、 传输波形产生与恢复(bit 级别)。 传输媒质：单/多模光纤、同轴电缆(75Ω)、双绞 线、微波等。 ➢ TC(传输汇聚)完成: *传输帧产生与恢复； (frame级别) *传输帧适配：信元 传输帧载荷区； *信元定界与扰码 ；(确定信元起始点)

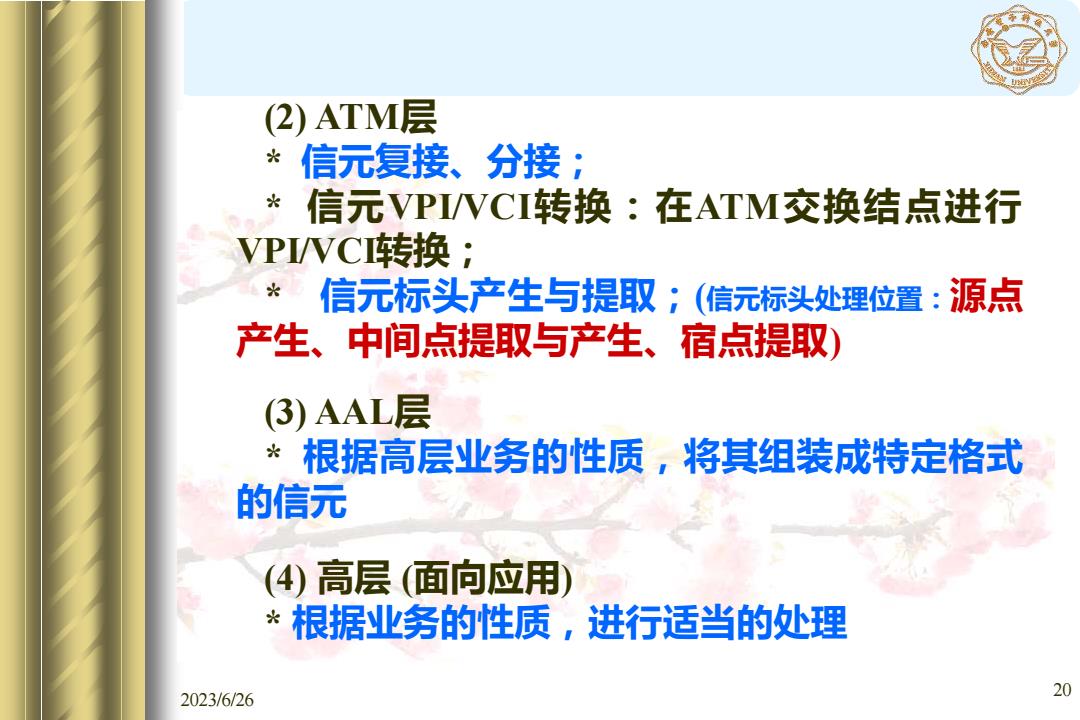

(2)ATM层 信元复接、分接 光 信元VPI/VCI转换：在ATM交换结点进行 VPI/WC转换； 信元标头产生与提取；（信元标头处理位置：源点 产生、中间点提取与产生、宿点提取) 3)AAL层 *青 根据高层业务的性质，将其组装成特定格式 的信元 (4)高层面向应用) *根据业务的性质， 进行适当的处理 2023/6/26 20
2023/6/26 20 (2) ATM层 * 信元复接、分接； * 信元VPI/VCI转换：在ATM交换结点进行 VPI/VCI转换； * 信元标头产生与提取；(信元标头处理位置：源点 产生、中间点提取与产生、宿点提取) (3) AAL层 * 根据高层业务的性质，将其组装成特定格式 的信元 (4) 高层 (面向应用) * 根据业务的性质，进行适当的处理
