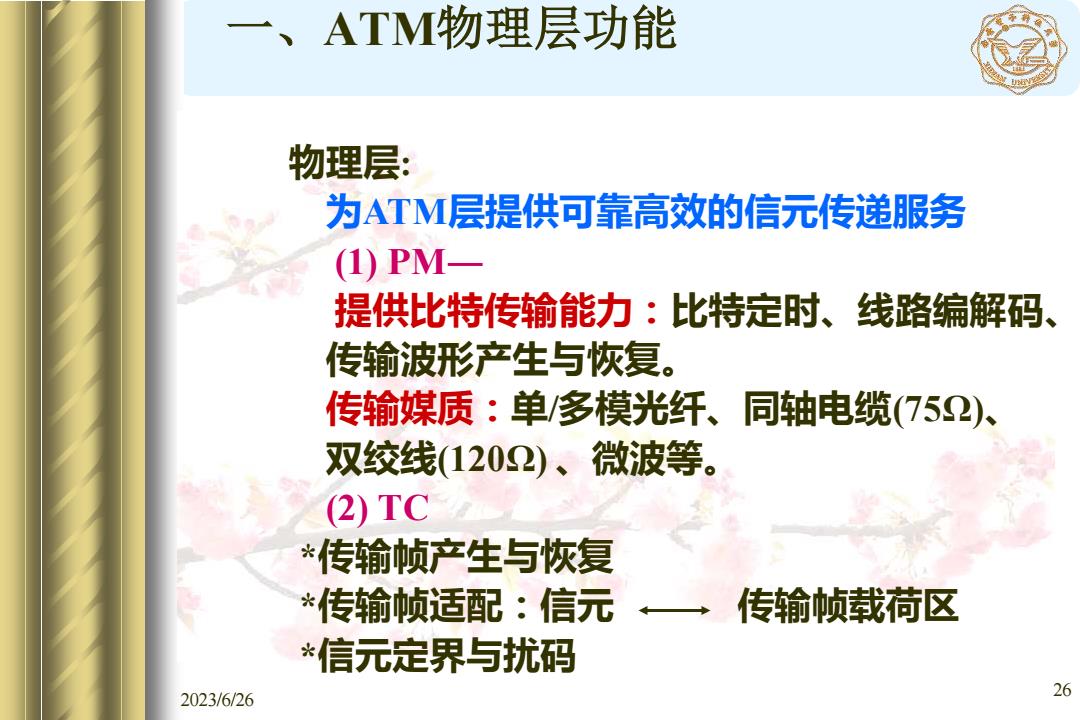

一、ATM物理层功能 物理层： 为ATM层提供可靠高效的信元传递服务 (1)PM- 提供比特传输能力：比特定时、线路编解码、 传输波形产生与恢复。 传输媒质：单/多模光纤、同轴电缆(752)、 双绞线(1202)、微波等。 (2)TC *传输帧产生与恢复 *传输帧适配：信元 传输帧载荷区 *信元定界与扰码 2023/6/26 26
2023/6/26 26 一、ATM物理层功能 物理层: 为ATM层提供可靠高效的信元传递服务 (1) PM― 提供比特传输能力：比特定时、线路编解码、 传输波形产生与恢复。 传输媒质：单/多模光纤、同轴电缆(75Ω)、 双绞线(120Ω) 、微波等。 (2) TC *传输帧产生与恢复 *传输帧适配：信元 传输帧载荷区 *信元定界与扰码

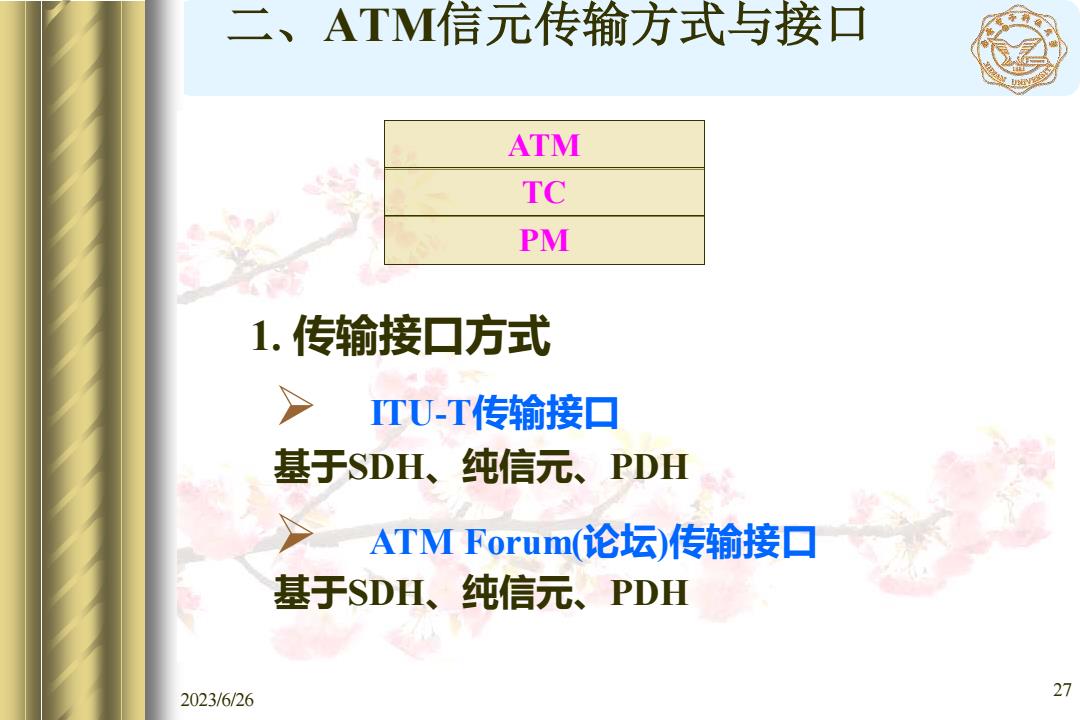

二、ATM信元传输方式与接口 ATM TC PM 1.传输接口方式 > TU-T传输接▣ 基于SDH、纯信元、PDH > ATM Forum(论坛)传输接口 基于SDH、纯信元、PDH 2023/6/26 27
2023/6/26 27 二、ATM信元传输方式与接口 ATM TC PM 1. 传输接口方式 ➢ ITU-T传输接口 基于SDH、纯信元、PDH ➢ ATM Forum(论坛)传输接口 基于SDH、纯信元、PDH

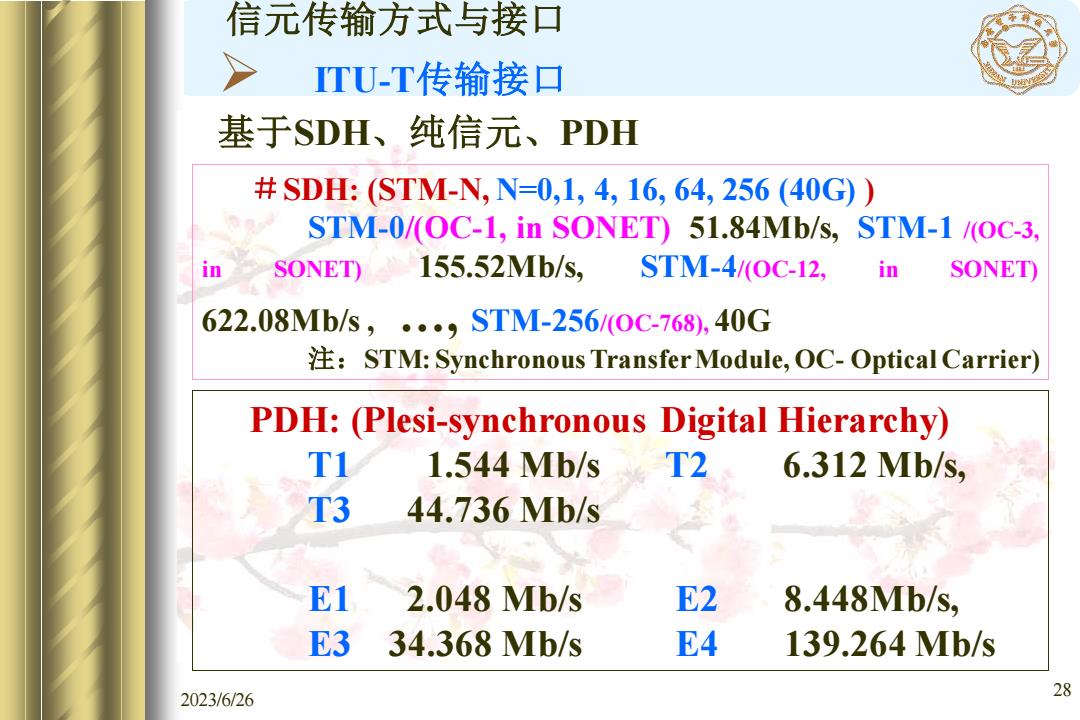

信元传输方式与接口 TU-T传输接口 基于SDH、纯信元、PDH #SDH:(STM-N,N=0,1,4,16,64,256(40G)) STM-0/(OC-1,in SONET)51.84Mb/s,STM-1 /OC-3, in SONET) 155.52Mb/s, STM-4/(oC-12, in SONET) 622.08Mb/s, STM-2561(oC-768),40G STM:Synchronous Transfer Module,OC-Optical Carrier) PDH:(Plesi-synchronous Digital Hierarchy) T1 1.544Mb/s T2 6.312Mb/s, T3 44.736Mb/s E1 2.048Mb/s E2 8.448Mb/s, E3 34.368Mb/s E4 139.264Mb/s 2023/6/26 28
2023/6/26 28 信元传输方式与接口 ➢ ITU-T传输接口 基于SDH、纯信元、PDH PDH: (Plesi-synchronous Digital Hierarchy) T1 1.544 Mb/s T2 6.312 Mb/s, T3 44.736 Mb/s E1 2.048 Mb/s E2 8.448Mb/s, E3 34.368 Mb/s E4 139.264 Mb/s ＃SDH: (STM-N, N=0,1, 4, 16, 64, 256 (40G) ) STM-0/(OC-1, in SONET) 51.84Mb/s, STM-1 /(OC-3, in SONET) 155.52Mb/s, STM-4/(OC-12, in SONET) 622.08Mb/s , …, STM-256/(OC-768), 40G 注：STM: Synchronous TransferModule, OC- Optical Carrier)

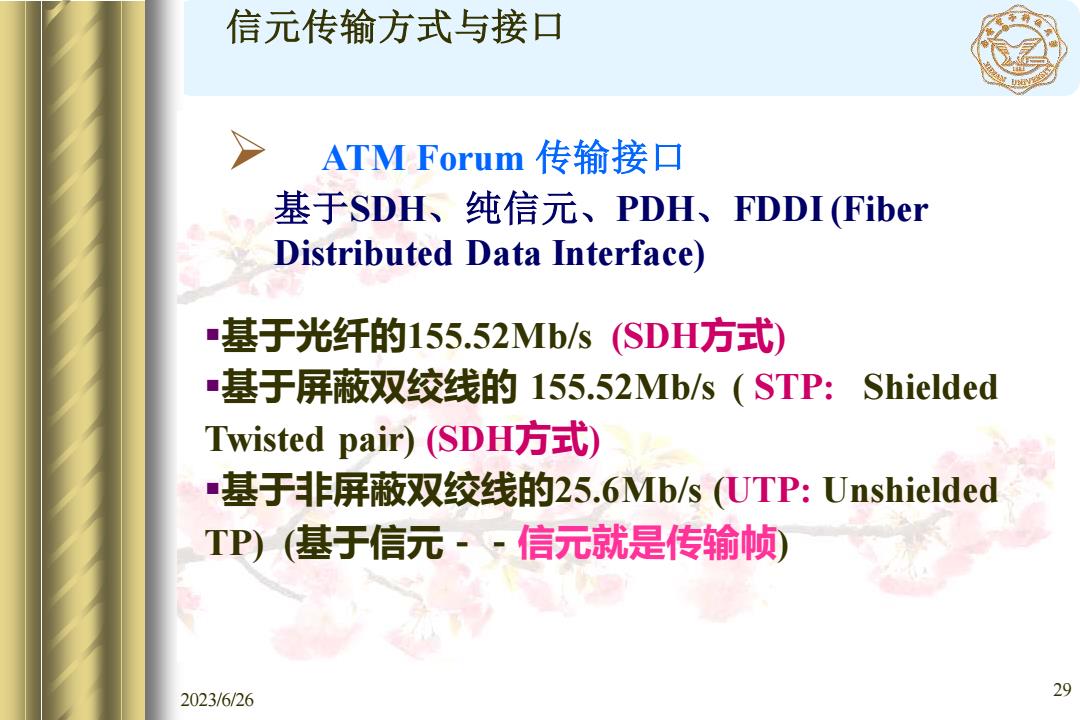

信元传输方式与接口 ATM Forum 传输接口 基于SDH、纯信元、PDH、 FDDI (Fiber Distributed Data Interface) ■基于光纤的155.52Mb/s (SDH方式) 基于屏蔽双绞线的155.52Mb/s(STP: Shielded Twisted pair)(SDH方式) 基于非屏蔽双绞线的25.6Mb/s(UTP:Unshielded TP)(基于信元··信元就是传输帧) 2023/6/26 29
2023/6/26 29 信元传输方式与接口 ➢ ATM Forum 传输接口 基于SDH、纯信元、PDH、FDDI (Fiber Distributed Data Interface) ▪基于光纤的155.52Mb/s (SDH方式) ▪基于屏蔽双绞线的 155.52Mb/s ( STP: Shielded Twisted pair) (SDH方式) ▪基于非屏蔽双绞线的25.6Mb/s (UTP: Unshielded TP) (基于信元－－信元就是传输帧)
2.SDH传输接口（以STM-1为例 9 261 RSOH 3 AU-PTR H4 下一级结构体或 MSOH 信元、分组的起 5 始位置 AU Payload area承载的结构体VC-4 2023/6/26 30
2023/6/26 30 2. SDH传输接口 (以STM-1为例) RSOH AU-PTR MSOH 3 1 5 9 261 AU Payload area 承载的结构体VC-4 H4 下一级结构体或 信元、分组的起 始位置
