GFC-Generic Flow Control (4b) 般流量控制 VPI-Virtual Path Identifier (8/12b) 虚通道标识符 VCI-Virtual Channel Identifier (16b) 虚通路标识符 /(记忆道》路) PT-Payload Type (3b) 载荷类型 CLP-Cell Loss Priority (1b) 信元丢失优先级 HEC-Header Error Control (8b) 信元标头差错控制 2023/6/26 11
2023/6/26 11 GFC-Generic Flow Control (4b) 一般流量控制 VPI-Virtual Path Identifier (8/12b) 虚通道标识符 VCI-Virtual Channel Identifier (16b) 虚通路标识符 //(记忆道》路) PT-Payload Type (3b) 载荷类型 CLP-Cell Loss Priority (1b) 信元丢失优先级 HEC-Header Error Control (8b) 信元标头差错控制
2.各字段含义 GFC:多种用户终端接入时的流量控制（业务 优先级，或基于用户类型； VP/VC#:只具有端点处的局部意义（单向！） ,用于（传输资源中的）信元复用与交换； PT:标明载荷类型（用户数据、 操作管理维护 OAM信元、资源管理等)，是否拥塞？是否为用户消 息的最后一段？（即一个用户消息形成的多个信元中 的最后一个，为什么需要此功能？) 2023/6/26 12
2023/6/26 12 2. 各字段含义 GFC: 多种用户终端接入时的流量控制(业务 优先级，或基于用户类型); VPI/VCI#: 只具有端点处的局部意义(单向!!) ，用于(传输资源中的)信元复用与交换; PT: 标明载荷类型(用户数据、操作管理维护 OAM信元、资源管理等)，是否拥塞?是否为用户消 息的最后一段？(即一个用户消息形成的多个信元中 的最后一个，为什么需要此功能？)
PT编码及含义D3D2D1): 00 UD,CNE,AUU0 //UD:user data 001 UD,CNE,AUU1 //CE/CNE:Congestion (Non)Experienced 010 UD,CE,AUUO//ATM user-to-user Indication. 011 UD,CE,AUUI 100 维护管理∫ 每段(Segment) 101 维护管理 端到端(end-to-end) 110 资源管理 111 预留 2023/6/26 13
2023/6/26 13 PT编码及含义(D3 D2 D1) ： 0 0 0 UD, CNE, AUU0 //UD: user data 0 0 1 UD, CNE, AUU1 //CE/CNE: Congestion (Non) Experienced 0 1 0 UD, CE, AUU0 // ATM user-to-user Indication. 0 1 1 UD, CE, AUU1 1 0 0 维护管理 每段(Segment ) 1 0 1 维护管理 端到端( end-to-end) 1 1 0 资源管理 1 1 1 预留
CLP=0/1(1=优先丢弃（拥塞时，与常规相反） HEC:信元标头前4字节纠检错. 检错（可纠：纠正1bit错误；不可纠：丢弃该信 元) ■不可检：信元被错误地传递(misdirect) 四、ATM协议参考模型 1、B-ISDN协议参考模型（图见谷P92) PRM可表现一个系统中协议构成及其关系（部分及其与 整体的关系)，有利于协议的认识及改进，便于实现 2023/6/26 14
2023/6/26 14 四、ATM协议参考模型 1、B-ISDN协议参考模型 (图见谷P92) PRM可表现一个系统中协议构成及其关系(部分及其与 整体的关系)，有利于协议的认识及改进，便于实现 CLP=0/1 (1=优先丢弃(拥塞时, 与常规相反) HEC: 信元标头前4字节纠检错. ▪ 检错(可纠：纠正1 bit错误；不可纠：丢弃该信 元)； ▪ 不可检：信元被错误地传递(misdirect)

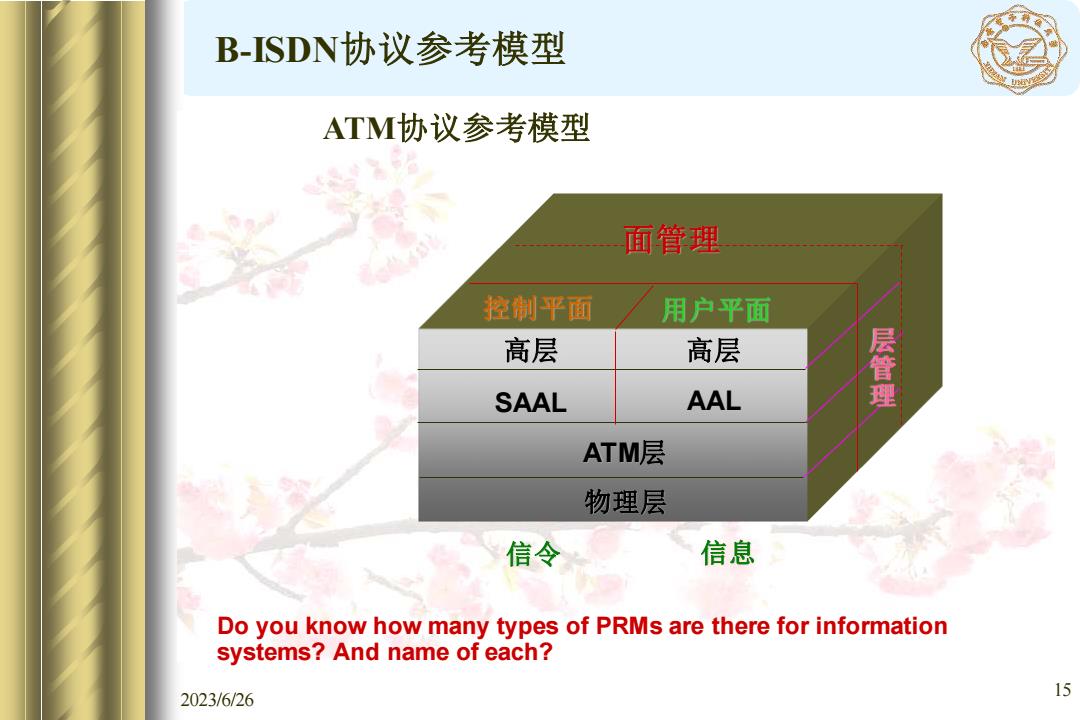

B-ISDN协议参考模型 ATM协议参考模型 面管理 控制平面 用户平面 高层 高层 SAAL AAL 层管理 ATM层 物理层 信令 信息 Do you know how many types of PRMs are there for information systems?And name of each? 2023/6/26 15
2023/6/26 15 B-ISDN协议参考模型 面管理 层 管 理 控制平面 用户平面 高层 高层 SAAL AAL ATM层 物理层 信令 信息 ATM协议参考模型 Do you know how many types of PRMs are there for information systems? And name of each?
