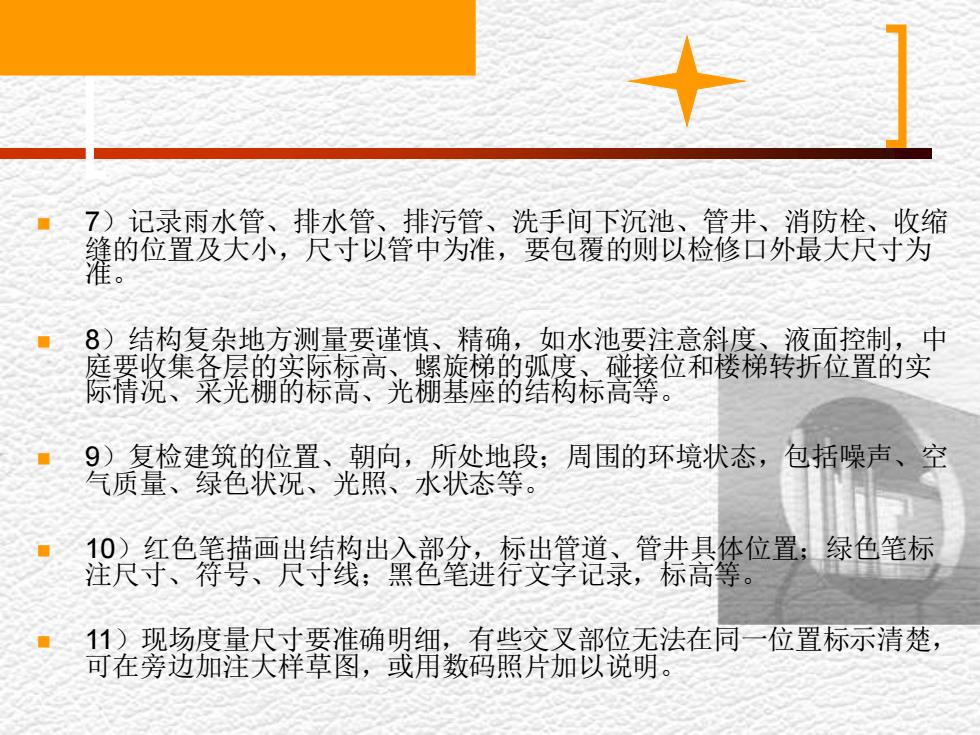

十 7)记录雨水管、排水管、排污管、洗手间下沉池、管井、消防栓、收缩 缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为 8)结构复杂地方测量要谨慎、精确，如水池要注意斜度、液面控制，中 庭要收集各层的实际标高、螺旋梯的弧度、碰接位和楼梯转折位置的实 际情况、采光棚的标高、光棚基座的结构标高等。 9)复检建筑的位置、朝向，所处地段；周围的环境状态，包括噪声、空 气质量、绿色状况、光照、水状态等。 10)红色笔描画出结构出入部分，标出管道、管井具体位置：绿色笔标 注尺寸、符号、尺寸线；黑色笔进行文字记录，标高等。 11)现场度量尺寸要准确明细，有些交叉部位无法在同一位置标示清楚， 可在旁边加注大样草图，或用数码照片加以说明
◼ 7）记录雨水管、排水管、排污管、洗手间下沉池、管井、消防栓、收缩 缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为 准。 ◼ 8）结构复杂地方测量要谨慎、精确，如水池要注意斜度、液面控制，中 庭要收集各层的实际标高、螺旋梯的弧度、碰接位和楼梯转折位置的实 际情况、采光棚的标高、光棚基座的结构标高等。 ◼ 9）复检建筑的位置、朝向，所处地段；周围的环境状态，包括噪声、空 气质量、绿色状况、光照、水状态等。 ◼ 10）红色笔描画出结构出入部分，标出管道、管井具体位置；绿色笔标 注尺寸、符号、尺寸线；黑色笔进行文字记录，标高等。 ◼ 11）现场度量尺寸要准确明细，有些交叉部位无法在同一位置标示清楚， 可在旁边加注大样草图，或用数码照片加以说明
3)提交现场测量成果要求 1)要求完整清晰地标注各部位的情况。 2)尺寸标注要符合制图原则，标注尽量整齐明晰，图例要符合规范 （如梁高，h=1850mm或在附加立面标注相对标高)。 3)要有方向坐标指示，外景简约的文字说明，尤其是大厅景观、卧室 景观、卫生间景观。 4)天花要有梁、设备的准确尺寸、标高、位置。 5)图纸须全部到场设计人员复核后签署，并请委托方随同工程部人员 签署，证明测量图与现场无误。 6)现场测量图应作为设计成果的重要组成部分（复印件）附加在完成 图纸内，以备核对翻查。 7)现场测量图原稿则应始终保留在项目文件夹中，以备查验，不得遗 失或损毁。 8),工地原始结构的变更亦应作上述测量图存档更新，并与原测量图对 照使用。 9)测量好的现场数据是以后设计扩初的重要依据，到场人员应以务实 仔细的态度完成上述工作，并对该图纸真实确切地签名负责
◼ （3）提交现场测量成果要求 ◼ 1）要求完整清晰地标注各部位的情况。 ◼ 2）尺寸标注要符合制图原则，标注尽量整齐明晰，图例要符合规范 （如梁高，h=1850mm或在附加立面标注相对标高）。 ◼ 3）要有方向坐标指示，外景简约的文字说明，尤其是大厅景观、卧室 景观、卫生间景观。 ◼ 4）天花要有梁、设备的准确尺寸、标高、位置。 ◼ 5）图纸须全部到场设计人员复核后签署，并请委托方随同工程部人员 签署，证明测量图与现场无误。 ◼ 6）现场测量图应作为设计成果的重要组成部分（复印件）附加在完成 图纸内，以备核对翻查。 ◼ 7）现场测量图原稿则应始终保留在项目文件夹中，以备查验，不得遗 失或损毁。 ◼ 8）工地原始结构的变更亦应作上述测量图存档更新，并与原测量图对 照使用。 ◼ 9）测量好的现场数据是以后设计扩初的重要依据，到场人员应以务实 仔细的态度完成上述工作，并对该图纸真实确切地签名负责
1.2设计方案与构思 (1)方案前期的分析工作 ·1)家庭因素分析 ①家庭结构形态：如新生期、发展期、老年期 等。 ②家庭综合背景：如籍贯、教育、信仰、职业 等。 1 ③家庭性格类型：如共同性、个别性格，偏爱、 偏恶、特长、缺少感等。 ■ ④家庭生活方式：如群体生活、社交生活、私 生活、家务态度和习惯等。 ⑤家庭经济条件：如高、中、低收入型等
1.2.设计方案与构思 （1）方案前期的分析工作 ◼ 1）家庭因素分析 ◼ ①家庭结构形态：如新生期、发展期、老年期 等。 ◼ ②家庭综合背景：如籍贯、教育、信仰、职业 等。 ◼ ③家庭性格类型：如共同性、个别性格，偏爱、 偏恶、特长、缺少感等。 ◼ ④家庭生活方式：如群体生活、社交生活、私 生活、家务态度和习惯等。 ◼ ⑤家庭经济条件：如高、中、低收入型等

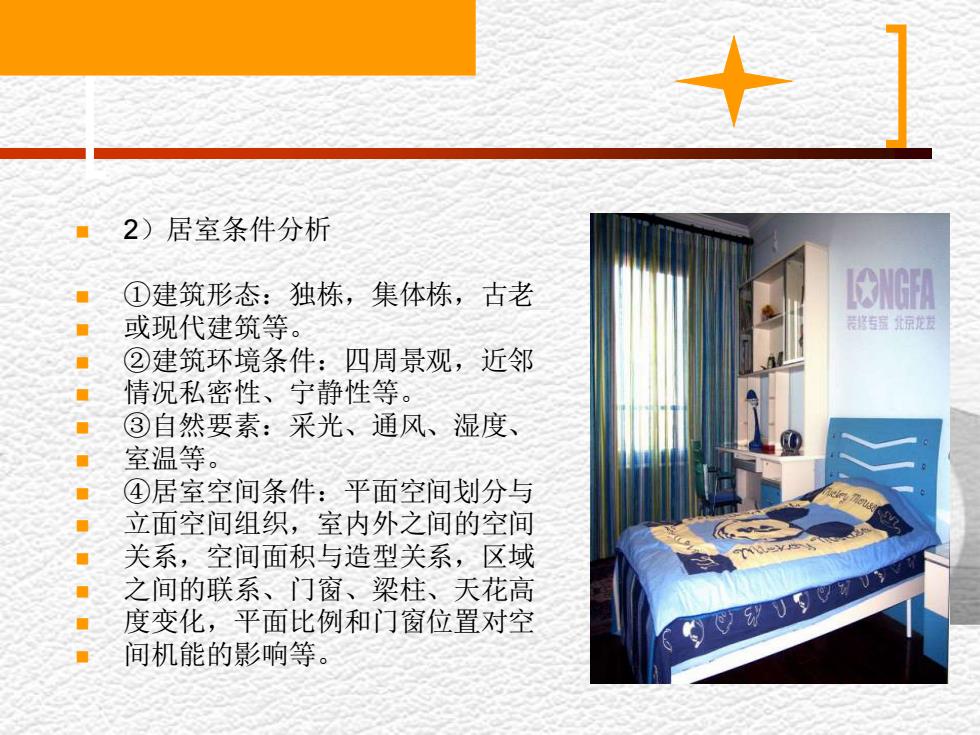

+] ■2)居室条件分析 ■①建筑形态：独栋，集体栋，古老 8图 ■或现代建筑等。 专岳标龙 ■ ②建筑环境条件：四周景观，近邻 ·情况私密性、宁静性等。 ·③自然要素：采光、通风、湿度、 室温等。 0 ④居室空间条件：平面空间划分与 立面空间组织，室内外之间的空间 关系，空间面积与造型关系，区域 之间的联系、门窗、梁柱、天花高 ·度变化，平面比例和门窗位置对空 间机能的影响等
◼ 2）居室条件分析 ◼ ①建筑形态：独栋，集体栋，古老 ◼ 或现代建筑等。 ◼ ②建筑环境条件：四周景观，近邻 ◼ 情况私密性、宁静性等。 ◼ ③自然要素：采光、通风、湿度、 ◼ 室温等。 ◼ ④居室空间条件：平面空间划分与 ◼ 立面空间组织，室内外之间的空间 ◼ 关系，空间面积与造型关系，区域 ◼ 之间的联系、门窗、梁柱、天花高 ◼ 度变化，平面比例和门窗位置对空 ◼ 间机能的影响等
(2)方案构思的表现方法 ■1)把握“功能、形式、技术”辨证的思维方式 ①功能原则 用途系统（实际用途）； ②形式原则 美学系统（合乎审美理想）； ③技术原则 构造系统（合理的结构载体）。 其中，功能居主导地位，是最积极活跃的因素，是方 案设计的根据，是形式、技术发展变化的先导。王者 关系紧密相关、相互影响，辨证统一，设计师在做方 案构思时应反复推敲、综合分析、辩证思考。三个方 面关系，可以形成以下五种探讨方式：
（2）方案构思的表现方法 ◼ 1）把握“功能、形式、技术”辨证的思维方式 ①功能原则——用途系统（实际用途）； ②形式原则——美学系统（合乎审美理想）； ③技术原则——构造系统（合理的结构载体）。 其中，功能居主导地位，是最积极活跃的因素，是方 案设计的根据，是形式、技术发展变化的先导。三者 关系紧密相关、相互影响，辨证统一，设计师在做方 案构思时应反复推敲、综合分析、辩证思考。三个方 面关系，可以形成以下五种探讨方式：
