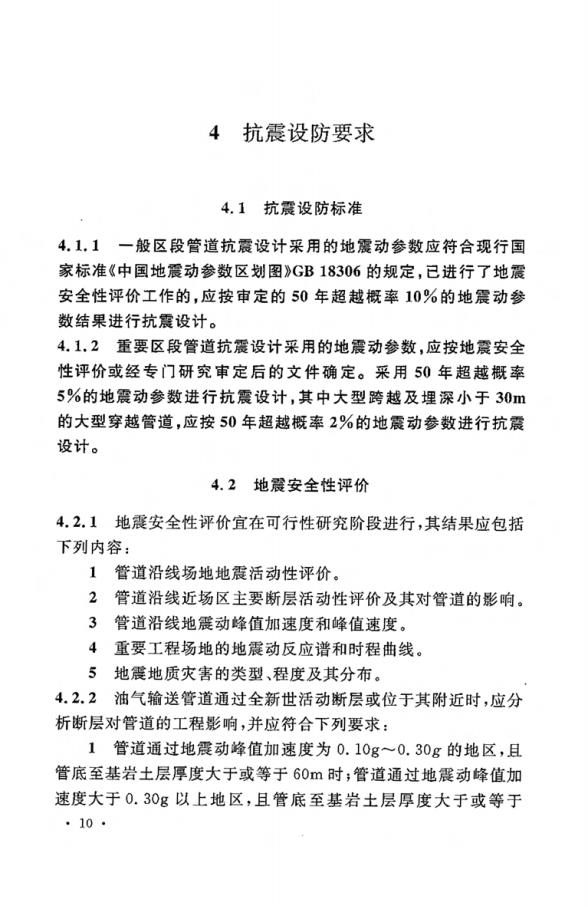

4抗震设防要求4.1抗震设防标准4.1.1一般区段管道抗震设计采用的地震动参数应符合现行国家标准《中国地震动参数区划图》GB18306的规定，已进行了地震安全性评价工作的，应按审定的50年超越概率10%的地震动参数结果进行抗震设计。4.1.2重要区段管道抗震设计采用的地震动参数，应按地震安全性评价或经专门研究审定后的文件确定。采用50年超越概率5%的地震动参数进行抗震设计，其中大型跨越及埋深小于30m的大型穿越管遵，应按50年超越概率2%的地震动参数进行抗震设计。4.2地震安全性评价4.2.1，地震安全性评价宜在可行性研究阶段进行，其结果应包括下列内容：1管道沿线场地地震活动性评价。2管道沿线近场区主要断层活动性评价及其对管道的影响。3管道沿线地震动峰值加速度和峰值速度。4重要工程场地的地震动反应谱和时程曲线。5地震地质灾害的类型、程度及其分布。4.2.2油气输送管道通过全新世活动断层或位于其附近时，应分析断层对管道的工程影响，并应符合下列要求：1管道通过地震动峰值加速度为0.10g0.30g的地区，且管底至基岩土层厚度大于或等于60m时；管道通过地震动峰值加速度大于0.30g以上地区，且管底至基岩土层厚度大于或等于:10:

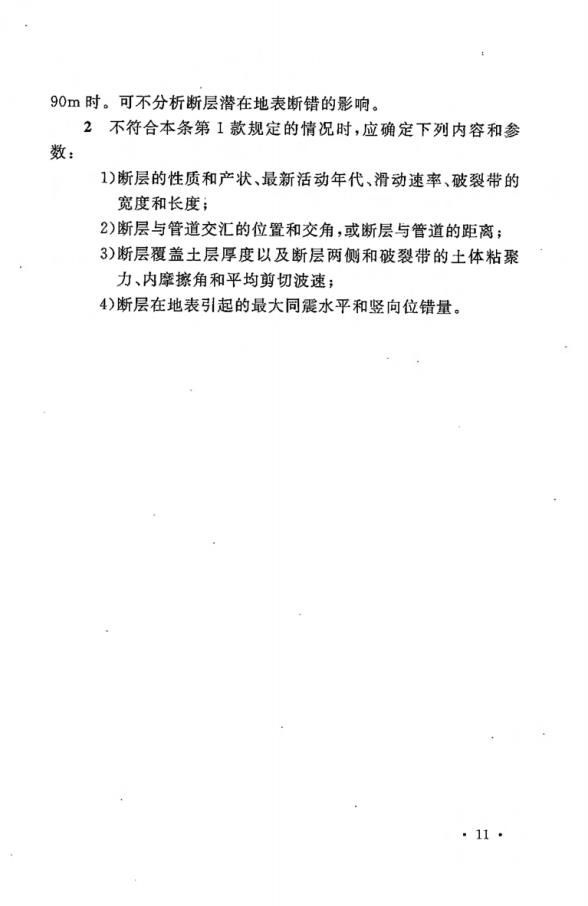

90m时。可不分析断层潜在地表断错的影响。2不符合本条第1款规定的情况时，应确定下列内容和参数：1)断层的性质和产状、最新活动年代、滑动速率、破裂带的宽度和长度；2)断层与管道交汇的位置和交角，或断层与管道的距离；3)断层覆盖土层厚度以及断层两侧和破裂带的土体粘聚力、内摩擦角和平均剪切波速；4)断层在地表引起的最大同震水平和竖向位错量。11
5工程勘察及场地划分5.1工程勘察5.1.1一般区段可利用搜集已有地质资料、踏勘和适当的补充钻孔工作，确定土层的等效剪切波速和场地类别。5.1.2对于重要区段，初勘阶段可按一般区段的管道场地进行勘察，详勘阶段应结合线路工程地质勘察，勘探点间距宜为200～300m，勘探深度宜为15～20m，应查明场地土的工程地质特性，并应确定场地类别。5.1.3当地震动峰值加速度大于或等于0.10g，场地分布初步判定有可能液化土层时，应再进一步判别。液化判别可按本规范附录C的规定执行，并应评价对管道的危害。5.1.4对岩土体滑坡、崩塌、地陷、高陡边坡、地下采空区以及液化层倾向水面或临空面的倾斜场地，宜进行在地震作用下地基的稳定性评价。5.1.5对地震动峰值加速度大于或等于0.20g的厚层软土分布区，宜判别软土震陷的可能性和估算震陷量，并应评价对管道的危害。5.1.6对线路通过或伴行的活动断裂勘察，应在已有成果和资料的基础上进行。对其中影响管道安全的活动断裂应进行详细勘察，并应评价活动断裂对管道建设可能产生的影响，同时应进行抗震分析，并应提出处理建议。5.1.7全新世活动断裂的勘察宜根据断裂评价报告，并宜通过工程地质调查与分析，查明下列地形地貌、地震地质特征：1山区或高原不断上升剥蚀或长距离的平滑分界线；非岩性影响的陡坡、壁，深切的直线形河谷，一系列滑坡、崩塌和山前叠.12·

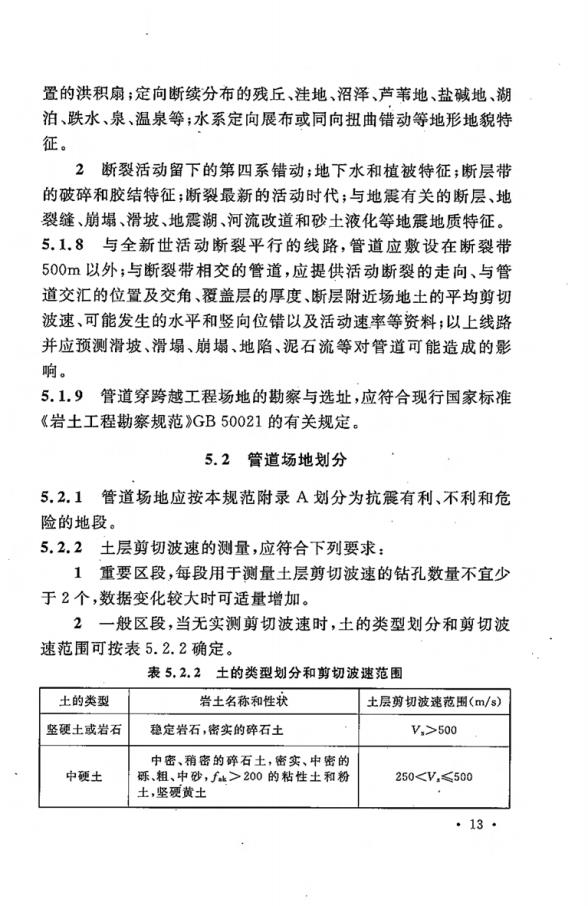

置的洪积扇；定向断续分布的残丘、洼地、沼泽、芦革地、盐碱地、湖泊、跌水、泉、温泉等；水系定向展布或同向扭曲错动等地形地貌特征。2断裂活动留下的第四系错动；地下水和植被特征；断层带的破碎和胶结特征；断裂最新的活动时代；与地震有关的断层、地裂缝、崩塌、滑坡、地震湖、河流改道和砂土液化等地震地质特征。5.1.8与全新世活动断裂平行的线路，管道应设在断裂带500m以外；与断裂带相交的管道，应提供活动断裂的走向、与管道交汇的位置及交角、覆盖层的厚度、断层附近场地土的平均剪切波速、可能发生的水平和竖向位错以及活动速率等资料；以上线路并应预测滑坡、滑塌、崩塌、地陷、泥石流等对管道可能造成的影响。5.1.9管道穿跨越工程场地的勘察与选址，应符合现行国家标准《岩土工程勘察规范》GB50021的有关规定。5.2管道场地划分5.2.1管道场地应按本规范附录A划分为抗震有利、不利和危险的地段。5.2.2土层剪切波速的测量，应符合下列要求：1重要区段，每段用于测量土层剪切波速的钻孔数量不宜少于2个，数据变化较大时可适量增加。2一般区段，当无实测剪切波速时，土的类型划分和剪切波速范围可按表5.2.2确定。表5.2.2土的类型划分和剪切波速范围土的类型岩土名称和性状土层剪切波速范围（m/s）坚硬土或岩石V,>500稳定岩石，密实的碎石土中密、稍密的碎石土，密实、中密的中硬士砾、粗、中砂，f>200的粘性土和粉250<V.≤500土，坚硬黄土:13

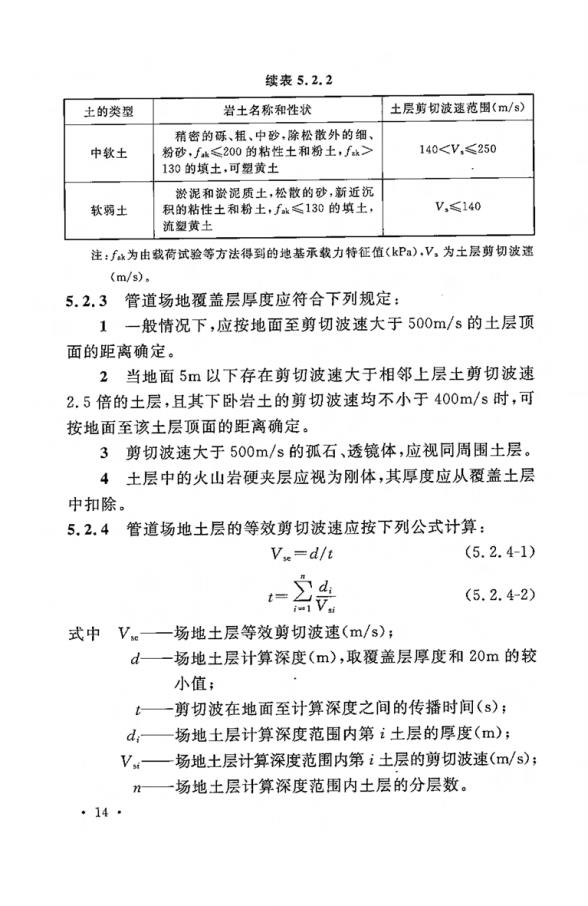

续表5.2.2土层剪切波速范围（m/s）岩土名称和性状土的类型稍密的砾、粗、中砂，除松散外的细、140<V.≤250粉砂，Ja≤200的粘性土和粉土，fk中软土130的填土，可黄土龄泥和龄泥质土，松散的砂，新近沉V,≤140积的粘性土和粉土，f≤130的填土，软弱土流塑黄土注：fa为由载荷试验等方法得到的地基承载力特征值（kPa).V，为土层剪切波递(m/s),5.2.3管道场地覆盖层厚度应符合下列规定：1一般情况下，应按地面至剪切波速大于500m/s的土层顶面的距离确定。2当地面5m以下存在剪切波速大于相邻上层土剪切波速2.5倍的土层，且其下卧岩土的剪切波速均不小于400m/s时，可按地面至该土层项面的距离确定。3剪切波速大于500m/s的孤石、透镜体，应视同周围土层。4土层中的火山岩硬夹层应视为刚体，其厚度应从覆盖土层中扣除。5.2.4管道场地土层的等效剪切波速应按下列公式计算：(5.2.4-1)V-d/tSd(5.2.4-2)SV.场地土层等效剪切波速（m/s）；式中V一场地土层计算深度（m），取覆盖层厚度和20m的较d-小值；t一剪切波在地面至计算深度之间的传播时间（s）；d一场地土层计算深度范围内第i土层的厚度（m）；Vs—场地土层计算深度范围内第i土层的剪切波速(m/s)；一场地土层计算深度范围内土层的分层数。22.14
