新疆大学精品课程 《织造学》电子课件 二、综框运动角 1、筘幅一C 2、剑杆引纬一α 3灯 3、 喷气织机连杆开口a=0 4、有梭织机平纹120° 斜纹、缎纹 (减少压力角) 踏盘外廓线：大半径圆弧 小半径圆弧 14。 上升曲线 下降曲线 主轴/中心轴、主轴/踏盘轴传动比 5、高速凸轮开口Qk>0b 2025/1/3 第六章开 口 12

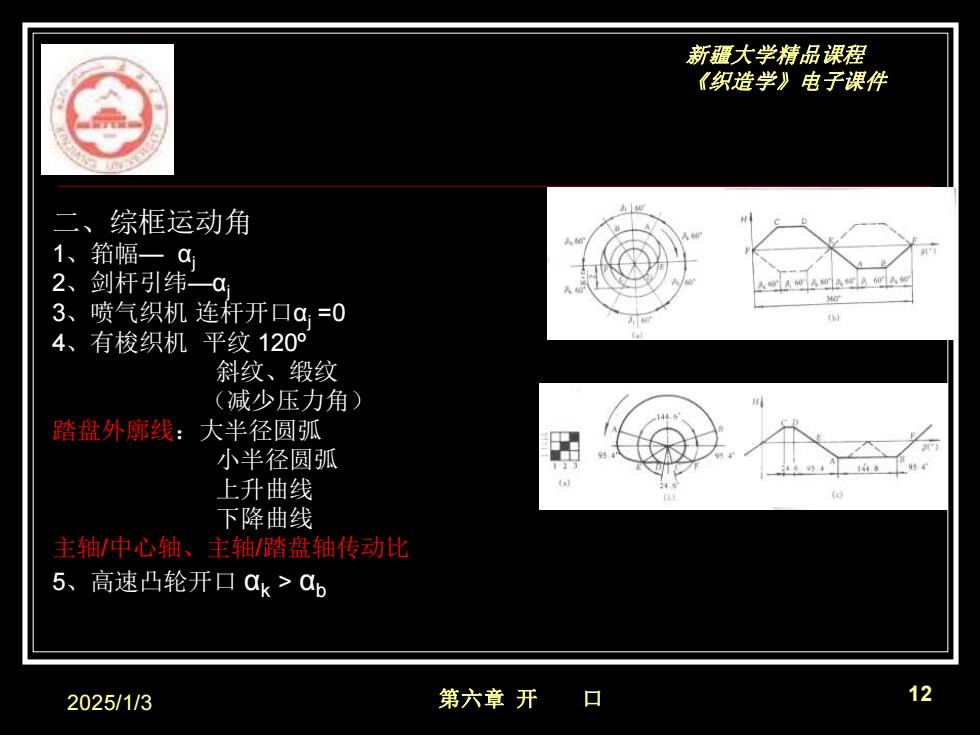

新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 12 二、综框运动角 1、筘幅— αj 2、剑杆引纬—αj 3、喷气织机 连杆开口αj =0 4、有梭织机 平纹 120º 斜纹、缎纹 （减少压力角） 踏盘外廓线：大半径圆弧 小半径圆弧 上升曲线 下降曲线 主轴/中心轴、主轴/踏盘轴传动比 5、高速凸轮开口 αk > αb
新疆大学精品课程 《织造学》电子课件 静止 开 合 2025/113 第六章开口 13
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 13
