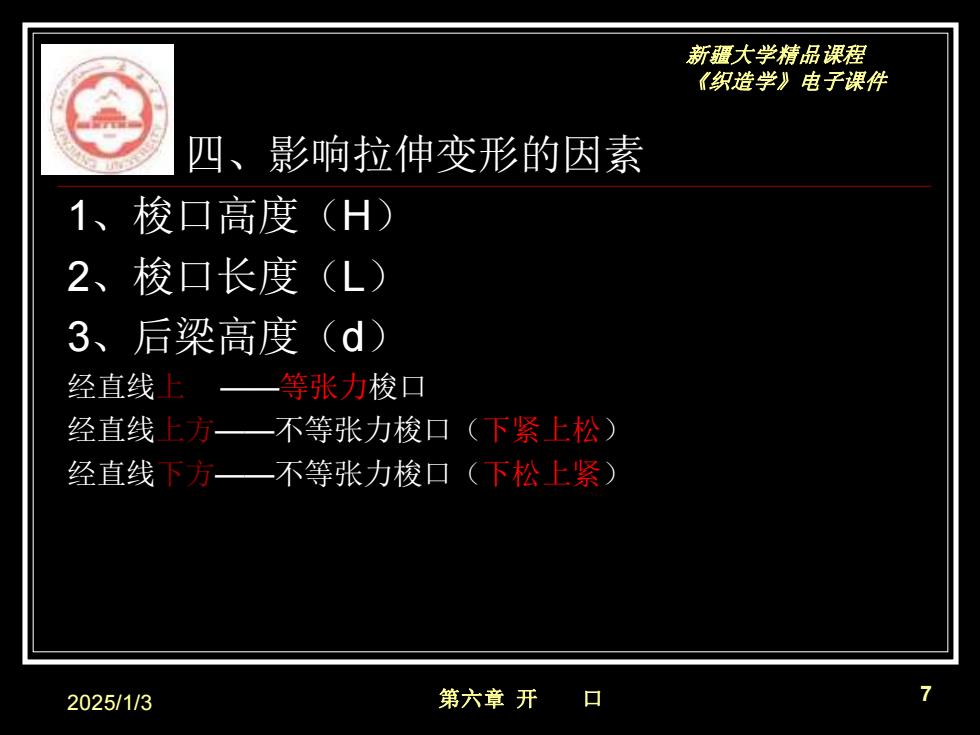

新疆大学精品课程 《织造学》电子课件 四、影响拉伸变形的因素 1、梭口高度(H) 2、梭口长度(L) 3、后梁高度(d) 经直线上—等张力梭口 经直线上方一不等张力梭口（下紧上松） 经直线下方一不等张力梭口（下松上紧） 2025/113 第六章开口 7
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 7 四、影响拉伸变形的因素 1、梭口高度（H） 2、梭口长度（L） 3、后梁高度（d） 经直线上 ——等张力梭口 经直线上方——不等张力梭口（下紧上松） 经直线下方——不等张力梭口（下松上紧）
新疆大学精品课程 《织造学》电子课件 。 五、梭口高度的确定 H取决于引纬器的种类和尺寸，筘 座摆动的幅度。 筘座摆到最后方时梭口正要闭合。 x值？棉x=6~10mm, 丝x=2~6mm 毛x=15mm 挤压度P=(hsho)/h3×100% 中支纱棉织物：P进=20~30% P出=60-70% 细支纱棉织物：P进=10% P出=40~50% 2025/1/3 第六章开 ▣
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 8 五、梭口高度的确定 H取决于引纬器的种类和尺寸，筘 座摆动的幅度。 筘座摆到最后方时梭口正要闭合。 x值？棉 x=6~10mm， 丝x=2~6mm 毛x=15mm 挤压度P= （ hs -h0 ）/ hs×100% 中支纱棉织物：P进 =20~30% P出 =60~70% 细支纱棉织物：P进 =10% P出 =40~50%
新疆大学精品课程 《织造学》电子课件 六、梭口清晰度 1、清晰梭口 2、不清晰梭口 3、半清晰梭口 小双层梭口δ=2~3mm 2025/113 第六章开口 9
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 9 六、梭口清晰度 1、清晰梭口 2、不清晰梭口 3、半清晰梭口 小双层梭口δ =2~3mm
新疆大学精品课程 《织造学》电子课件 第二节综框运动角和运动规律 2025/1/3 第六章开 10
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 10 第二节 综框运动角和运动规律
新疆大学精品课程 《织造学》电子课件 、综框运动角的表示 主轴一转，五大运动完成一次 综平d 经纱运动经历三个阶段： 1、开放(period of shed opening) 2、静止(period of dwell) 3、闭合(period of shed closing) 开口时间（综平时间） 曲柄圆图：单位圆，分度，方向 六心 综框运动角：Ck+Cb 2025/113 第六章开口 11
新疆大学精品课程 《织造学》电子课件 2025/1/3 第六章 开 口 11 一、综框运动角的表示 主轴一转，五大运动完成一次， 经纱运动经历三个阶段： 1、开放（period of shed opening) 2、静止(period of dwell) 3、闭合(period of shed closing) 开口时间（综平时间） 曲柄圆图：单位圆，分度，方向 六心 综框运动角： αk +αb
