第一种格式：plot(y) 如果y是一个数组，则plot(y)在直角坐标系中 绘制出一个二维图形。此二维图形中横坐标是以y 中元素的个数作为横坐标，以y中元素的值作为纵 坐标，对应画在直角坐标系中，而且各点以直线 连接
6 第一种格式： plot(y) 如果y是一个数组，则plot(y)在直角坐标系中 绘制出一个二维图形。此二维图形中横坐标是以y 中元素的个数作为横坐标，以y中元素的值作为纵 坐标，对应画在直角坐标系中，而且各点以直线 连接
例如运行下面的程序，则画出所示图形。 y=[1324623453] plot(y); 4 3.5 2
7 例如运行下面的程序，则画出所示图形。 y=[1 3 2 4 6 2 3 4 5 3]; plot(y);
第二种格式：plot(xy) 如果数组x和y具有相同长度，命令 plot(x,y)将绘出以x元素为横坐标、y元素 为纵坐标的曲线
8 第二种格式： plot(x,y) 如果数组x和y具有相同长度，命令 plot(x,y)将绘出以x元素为横坐标、y元素 为纵坐标的曲线
例如，设x为一个时间数组，运行下面的 程序，则画出以x为横坐标，y为纵坐标的 曲线，如图所示。 x=0:0.2:2*pi 554 y=sin(x); 0 plot(x,y); -02 04
9 例如，设x为一个时间数组，运行下面的 程序，则画出以x为横坐标，y为纵坐标的 曲线，如图所示。 x=0:0.2:2*pi; y=sin(x); plot(x,y);

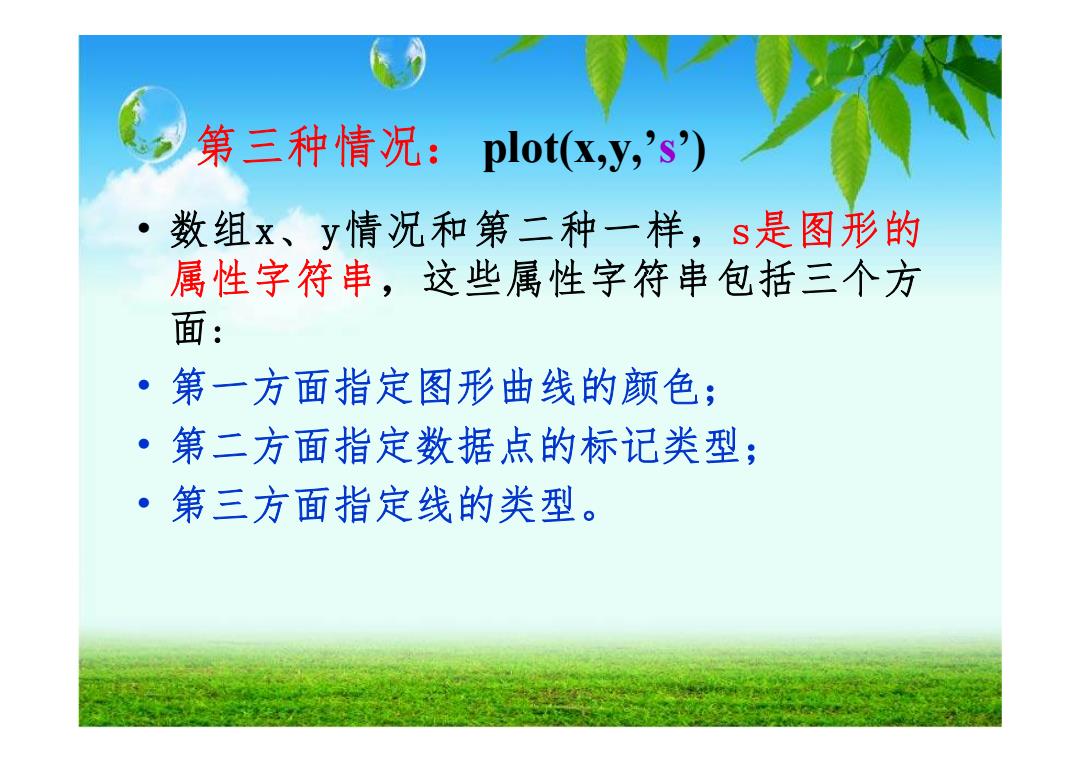

第三种情况：plot(x,y,'s) 数组x、y情况和第二种一样，s是图形的 属性字符串，这些属性字符串包括三个方 面： 第一方面指定图形曲线的颜色； 第二方面指定数据点的标记类型； ·第三方面指定线的类型
10 第三种情况： plot(x,y,’s’) • 数组x、y情况和第二种一样，s是图形的 属性字符串，这些属性字符串包括三个方 面: • 第一方面指定图形曲线的颜色； • 第二方面指定数据点的标记类型； • 第三方面指定线的类型
