转向架结构
转向架结构

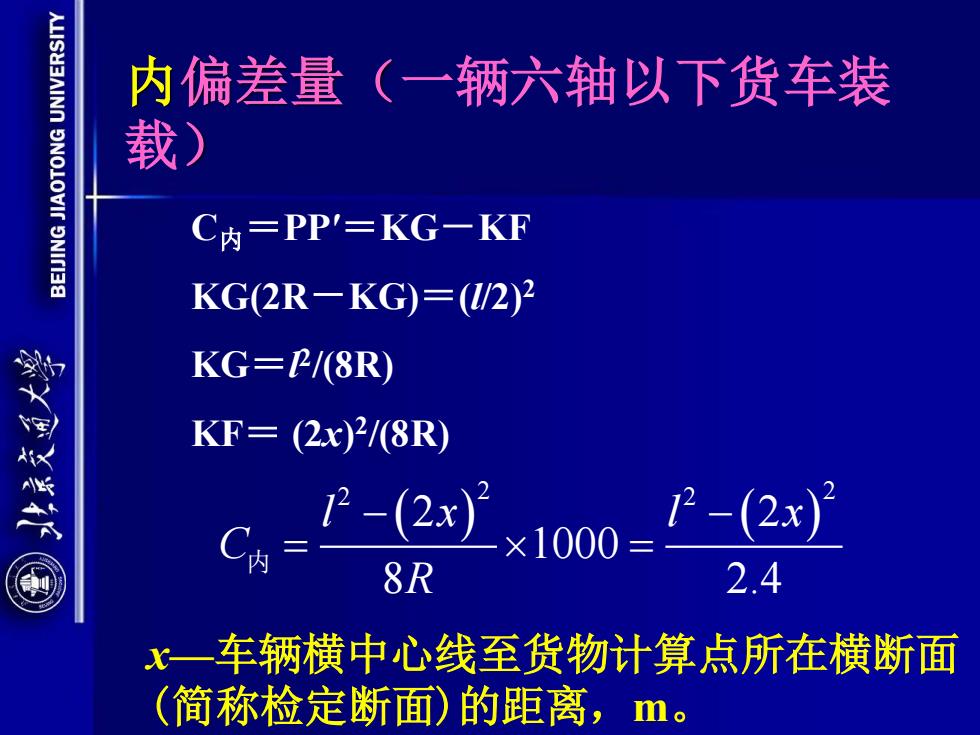

内偏差量（一辆六轴以下货车装 载) C内=PP'=KG-KF KG(2R-KG)=(/2)2 KG=P/(8R) KF=(2x)2/(8R) 1P-(2x月 ×1000= 1P-(2x)月 8R 2.4 x一车辆横中心线至货物计算点所在横断面 (简称检定断面)的距离， m
内偏差量（一辆六轴以下货车装 载） C内＝PP′＝KG－KF KG(2R－KG)＝(l/2)2 KG＝l 2 /(8R) KF＝ (2x) 2 /(8R) ( ) ( ) 2 2 2 2 2 2 1000 8 2.4 l x l x C R − − 内 = = x—车辆横中心线至货物计算点所在横断面 (简称检定断面)的距离，m

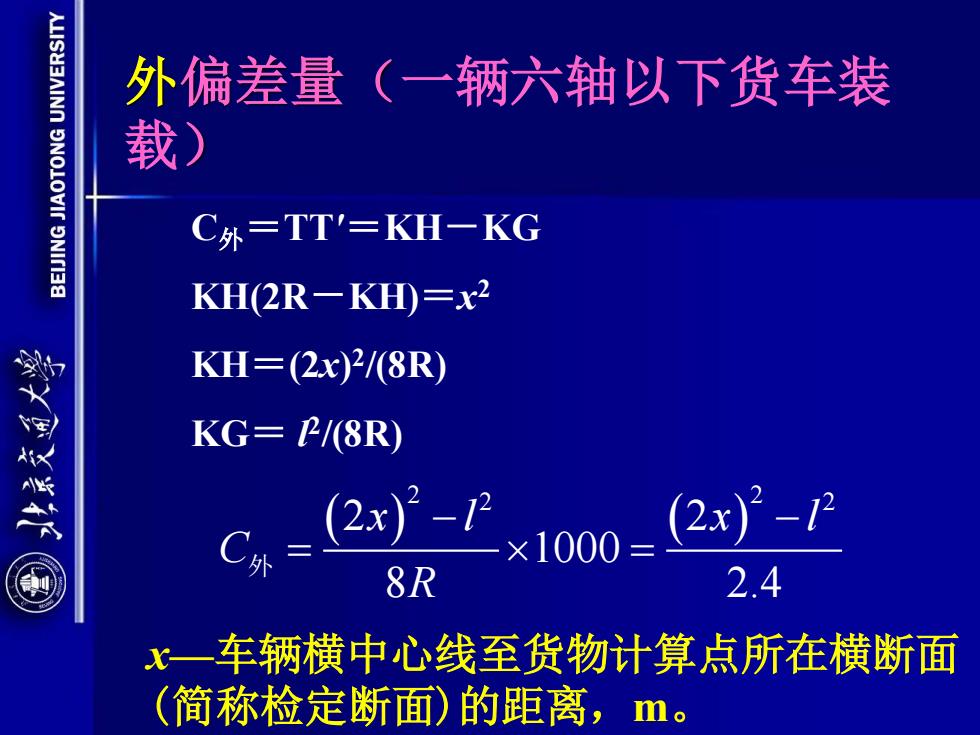

外偏差量（一辆六轴以下货车装 载) C外=TT'=KH-KG KH(2R-KH)=x2 KH=(2x)2/(8R) KG=P/(8R) 2x-1×1000= 2x2-1A 8R 2.4 x一车辆横中心线至货物计算点所在横断面 (简称检定断面)的距离，m
外偏差量（一辆六轴以下货车装 载） C外＝TT′＝KH－KG KH(2R－KH)＝x 2 KH＝(2x) 2 /(8R) KG＝ l 2 /(8R) ( ) ( ) 2 2 2 2 2 2 1000 8 2.4 x l x l C R − − 外 = = x—车辆横中心线至货物计算点所在横断面 (简称检定断面)的距离，m
车辆转向架中心销偏离线路中心 线引起的货物偏差量增大值g 车底架上心盘中心偏离线路中心线的最大值： 钢轨内侧与轮缘外侧存在游间； •车辆转向架各组成部分之间存在游间（旷量）
车辆转向架中心销偏离线路中心 线引起的货物偏差量增大值g 车底架上心盘中心偏离线路中心线的最大值： •钢轨内侧与轮缘外侧存在游间； •车辆转向架各组成部分之间存在游间（旷量）

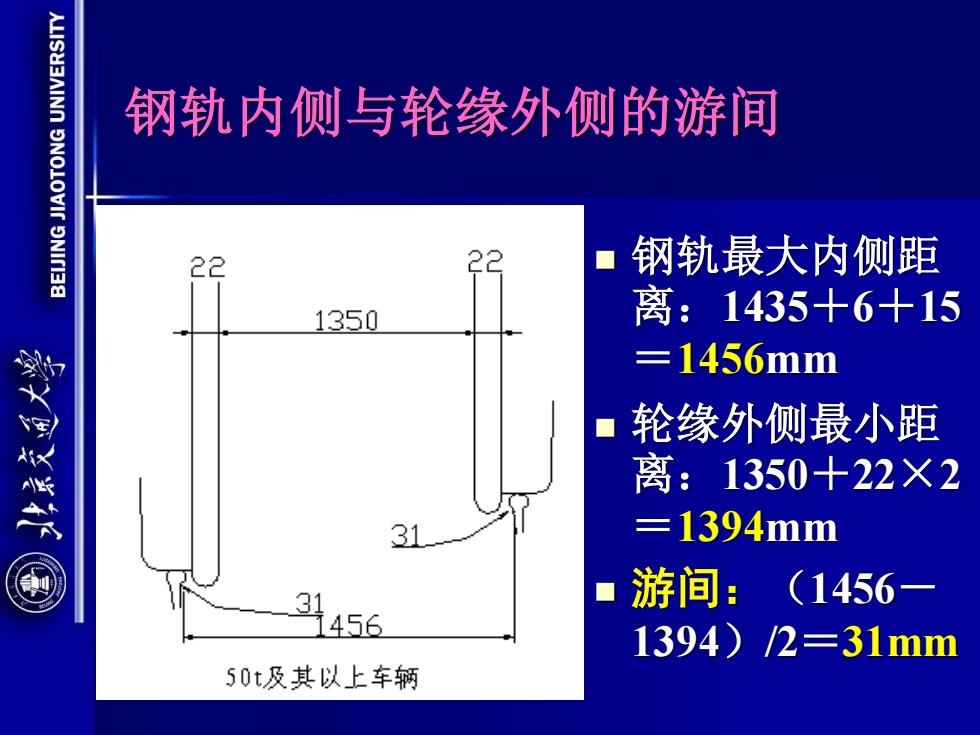

钢轨内侧与轮缘外侧的游间 ? 2? ◆ 钢轨最大内侧距 1350 离：1435+6+15 =1456mm ■ 轮缘外侧最小距 离：1350+22×2 31 =1394mm 游间： (1456 56 1394)/2=31mm 50t及其以上车辆
钢轨内侧与轮缘外侧的游间 ◼ 钢轨最大内侧距 离：1435＋6＋15 ＝1456mm ◼ 轮缘外侧最小距 离：1350＋22×2 ＝1394mm ◼ 游间：（1456－ 1394）/2＝31mm
