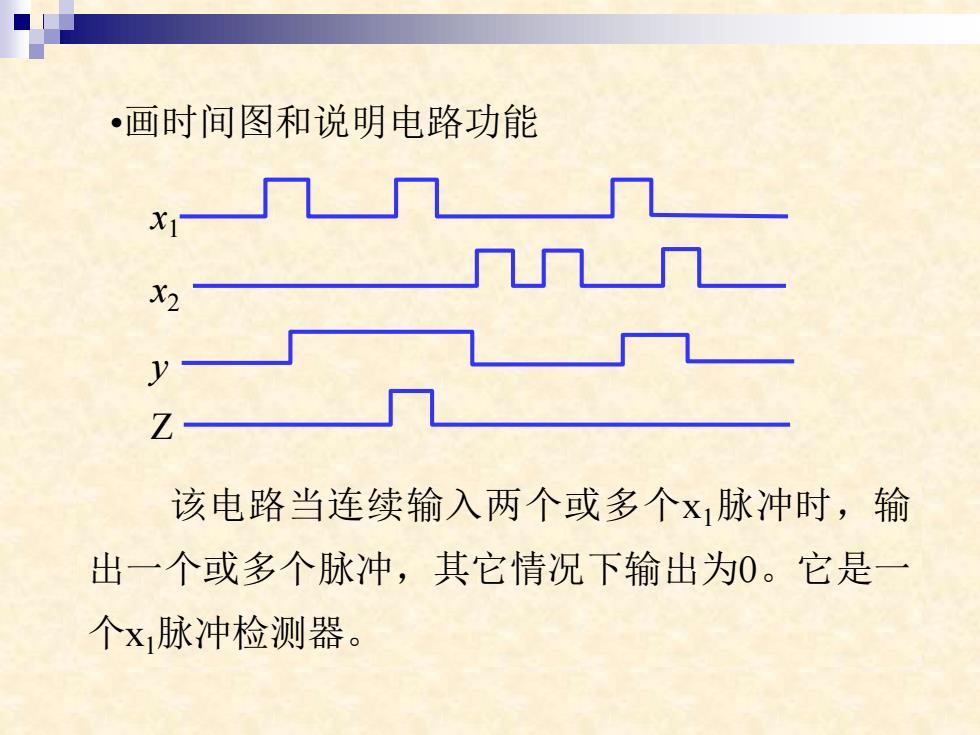

•画时间图和说明电路功能 X2 Z 该电路当连续输入两个或多个x,脉冲时，输 出一个或多个脉冲，其它情况下输出为0。它是一 个x1脉冲检测器
•画时间图和说明电路功能 x1 x2 y Z 该电路当连续输入两个或多个x1脉冲时，输 出一个或多个脉冲，其它情况下输出为0。它是一 个x1脉冲检测器

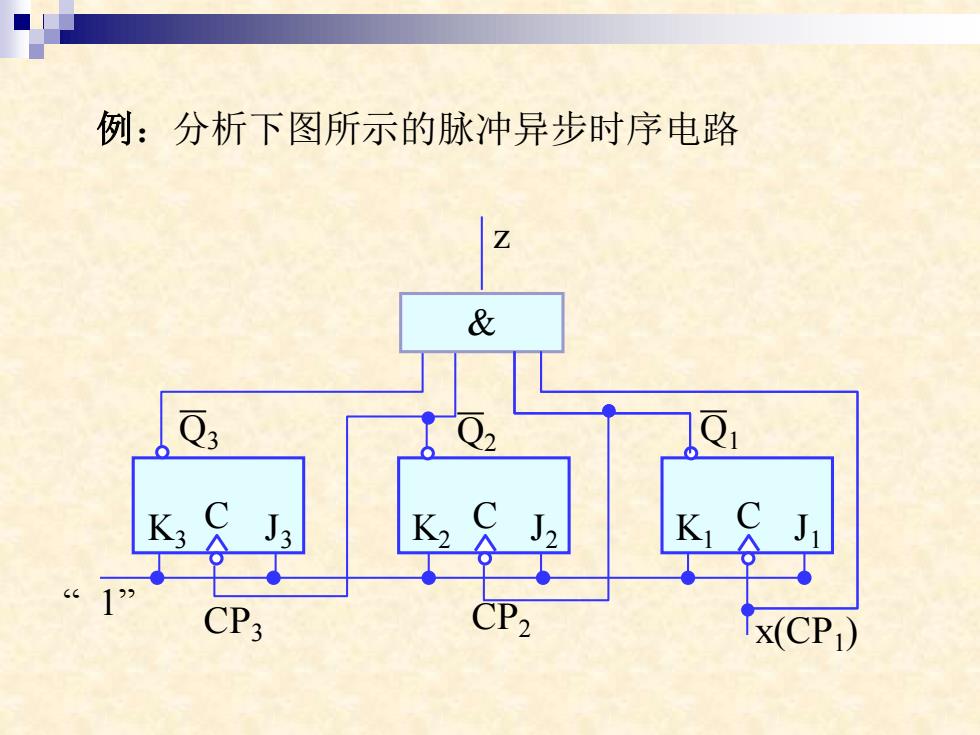

例：分析下图所示的脉冲异步时序电路 & Q Q K 1 CP3 CP2 x(CP)
例：分析下图所示的脉冲异步时序电路 CP2 x(CP1 ) Q1 z K3 C J3 K1 C J K2 1 C J2 CP3 & Q3 Q2 “ 1

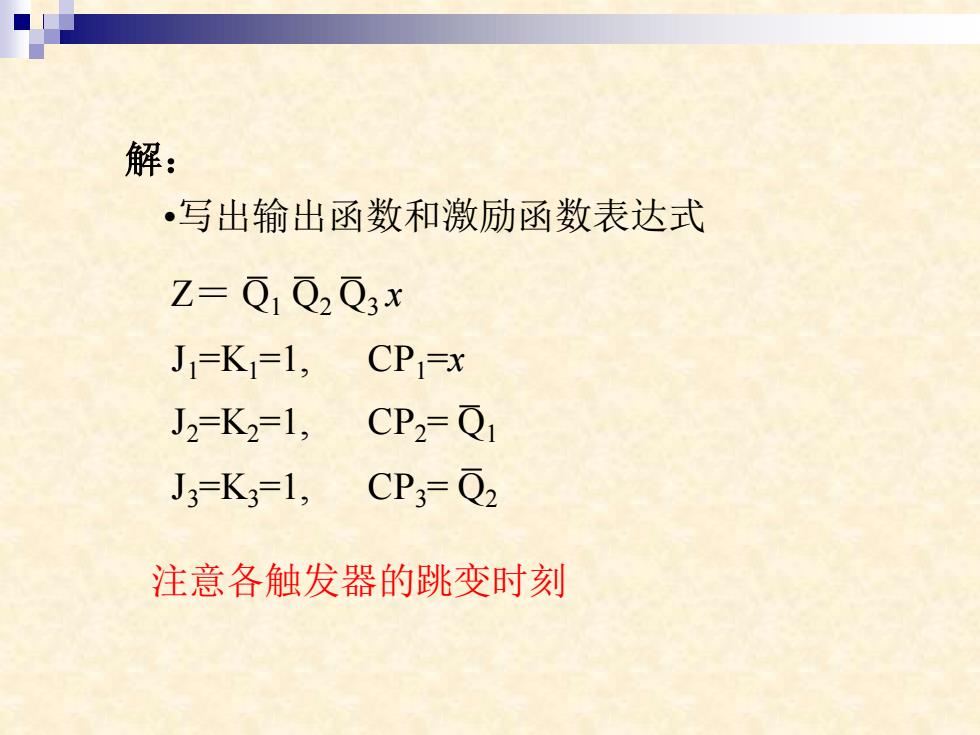

解： ·写出输出函数和激励函数表达式 Z=Qi Q2 Q3x J1=K=1, CP=x J2=K2=1, CP2=Q1 J3=K3=1, CP3=Q2 注意各触发器的跳变时刻
解： •写出输出函数和激励函数表达式 注意各触发器的跳变时刻 Z＝ Q1 Q2 Q3 x J1=K1=1, CP1=x J2=K2=1, CP2= Q1 J3=K3=1, CP3= Q2
·写出电路的状态方程 J一K触发器的次态方程为 Z=Q Q2 Q3x Q(n+1)=(JQ+KQ)CP J=K=1, CP=x 该式表明当CP为逻辑1 J2=K2=1, CP2=Q1Q1n+1 时，触发器的状态才能 J3=K3=1, CP3=Q2 Q2n+i 发生变化，而只有当时 钟出现有效跳变时， CP才为逻辑1
该式表明当CP为逻辑1 时，触发器的状态才能 发生变化，而只有当时 钟出现有效跳变时， CP才为逻辑1。 • 写出电路的状态方程 Q(n+1)=(JQ+KQ)CP J－K触发器的次态方程为 Z＝ Q1 Q2 Q3 x J1=K1=1, CP1=x J2=K2=1, CP2= Q1Q1 n+1 J3=K3=1, CP3= Q2 Q2 n+1

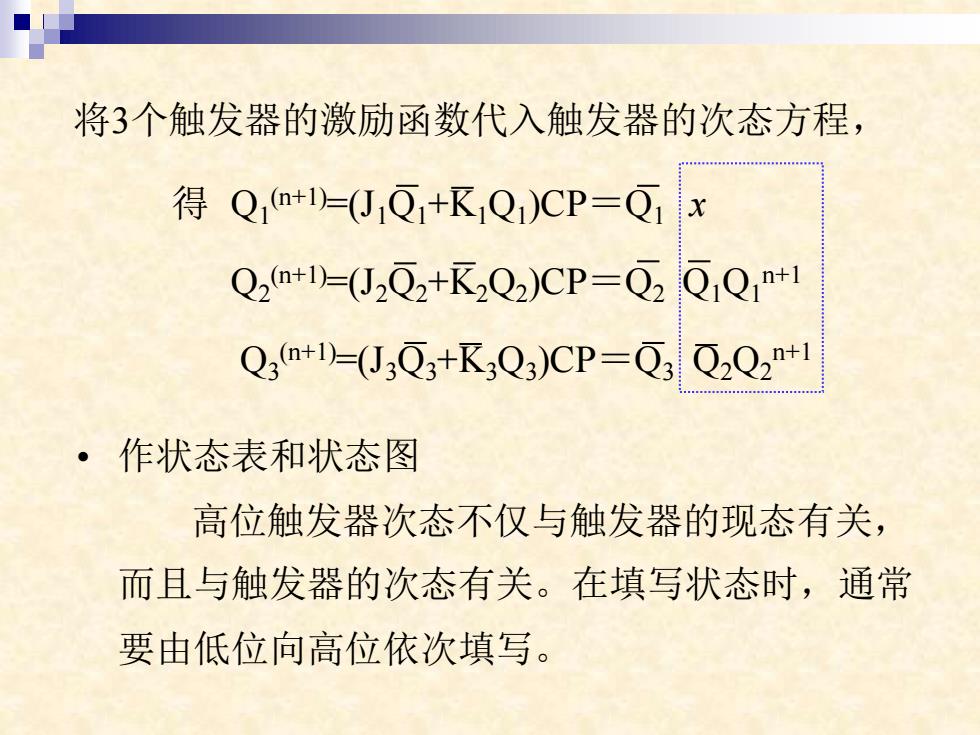

将3个触发器的激励函数代入触发器的次态方程， 得Q+I=J1Q+K1Q1)CP=Q1 Q2a+1=(J2Q2+K2Q2)CP=Q201Q1n+1 Qgn+D)-(JjQj+KjQ3)CP-Q3Q2Q2m+I ·作状态表和状态图 高位触发器次态不仅与触发器的现态有关， 而且与触发器的次态有关。在填写状态时，通常 要由低位向高位依次填写
将3个触发器的激励函数代入触发器的次态方程， 得 Q1 (n+1)=(J1Q1+K1Q1 )CP＝Q1 x Q2 (n+1)=(J2Q2+K2Q2 )CP＝Q2 Q1Q1 n+1 Q3 (n+1)=(J3Q3+K3Q3 )CP＝Q3 Q2Q2 n+1 • 作状态表和状态图 高位触发器次态不仅与触发器的现态有关， 而且与触发器的次态有关。在填写状态时，通常 要由低位向高位依次填写
