（2）电极膜的安装 电解液（半饱和KCl） 阴极 阳极 在圆形电极的顶 部加1小滴电解液 盐桥纸 电极膜 O型圈 取一块盐桥纸片覆盖在电解液上，然 后取一块电极膜覆盖在盐桥纸片上面 O型圈 装膜器 将“O”型圈放在装膜器的末端，然后向下滑 动装膜器的外套，推动“O”型圈套在电极上 电极膜 电极膜 O型圈
（2）电极膜的安装 电解液（半饱和KCl） 阴极 阳极 在圆形电极的顶 部加1小滴电解液 盐桥纸 电极膜 O型圈 取一块盐桥纸片覆盖在电解液上，然 后取一块电极膜覆盖在盐桥纸片上面 O型圈 装膜器 将“O”型圈放在装膜器的末端，然后向下滑 动装膜器的外套，推动“O”型圈套在电极上 电极膜 电极膜 O型圈

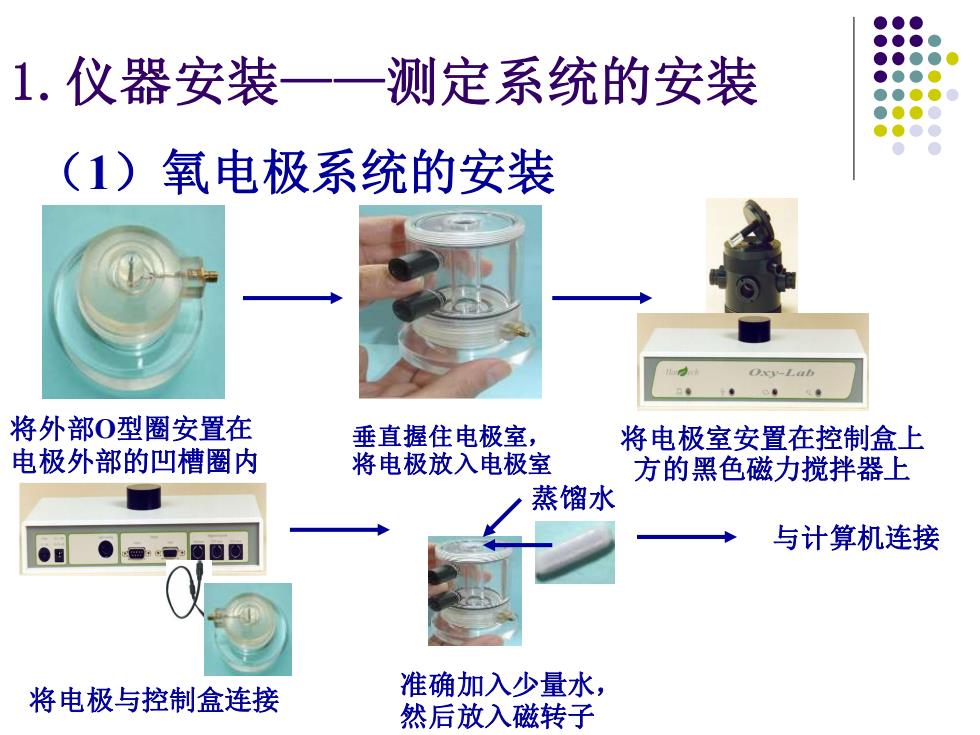

1.仪器安装——测定系统的安装 （1）氧电极系统的安装 将外部O型圈安置在 电极外部的凹槽圈内 垂直握住电极室， 将电极放入电极室 将电极室安置在控制盒上 方的黑色磁力搅拌器上 将电极与控制盒连接 蒸馏水 准确加入少量水， 然后放入磁转子 与计算机连接
1.仪器安装——测定系统的安装 （1）氧电极系统的安装 将外部O型圈安置在 电极外部的凹槽圈内 垂直握住电极室， 将电极放入电极室 将电极室安置在控制盒上 方的黑色磁力搅拌器上 将电极与控制盒连接 蒸馏水 准确加入少量水， 然后放入磁转子 与计算机连接

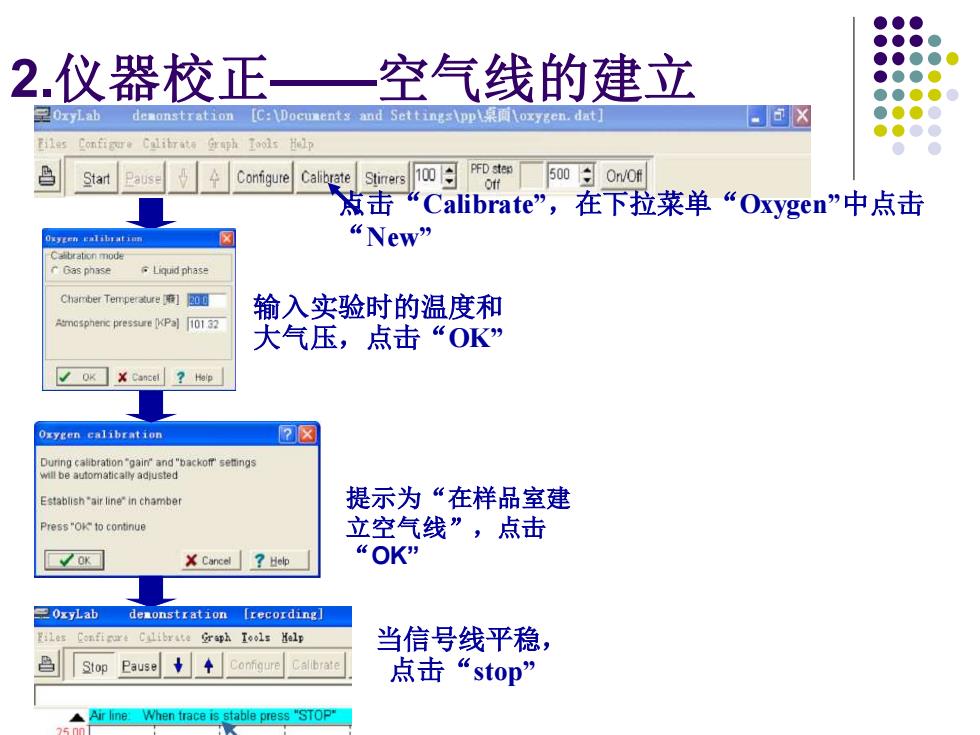

2.仪器校正——空气线的建立 点击“Calibrate”，在下拉菜单“Oxygen”中点击 “New” 输入实验时的温度和 大气压，点击“OK” 提示为“在样品室建 立空气线”，点击 “OK” 当信号线平稳， 点击“stop
2.仪器校正——空气线的建立 点击“Calibrate”，在下拉菜单“Oxygen”中点击 “New” 输入实验时的温度和 大气压，点击“OK” 提示为“在样品室建 立空气线”，点击 “OK” 当信号线平稳， 点击“stop
