第五章医学影像设备应用质量管理 第一节X线诊断设备应用质量管理 2 第二节X-TV系统应用质量管理 3 第三节X-CT应用质量管理养 第四节MRI应用质量管理 5 第五节超声应用质量管理
第五章 医学影像设备应用质量管理 1 第一节 X线诊断设备应用质量管理 2 第二节 X-TV系统应用质量管理 3 第三节X-CT应用质量管理养 4 第四节 MRI应用质量管理 5 第五节超声应用质量管理
第一节X线诊断设备应用质量管理 影像质量管理的内容 包括下面几个方面的组织协调活动： ①以低的辐射剂量获得好的影像质量。 ②充分满足临床诊断需要的符合质量标准的照片影像。 ③引进高质量的成像设备。 ④影像学科全员参与并共同努力开展QA、QC的活动 影像质量管理 1.质量(quality)质量是指 产品的特性及满足顾客和其 2.管理(management)管理 3.质量管理(quality 它相关方面要求应具备的性 就是指导和控制各组织的相互 management)是指 质。 制定质量计划，并为 协调活动，即制定计划及完成 对影像诊断而言，质量就 实现该计划所开展的 计划所进行的一切活动。 是“影像本身或该项检查固 一切活动的总和 有的、决定是否能满足临床 诊断目的、作为评价对象的 性质的总和
第一节X线诊断设备应用质量管理 影像质量管理 1．质量(quality) 质量是指 产品的特性及满足顾客和其 它相关方面要求应具备的性 质。 对影像诊断而言，质量就 是“影像本身或该项检查固 有的、决定是否能满足临床 诊断目的、作为评价对象的 性质的总和” 。 影像质量管理的内容 2．管理(management) 管理 就是指导和控制各组织的相互 协调活动，即制定计划及完成 计划所进行的一切活动。 3．质量管理(quality management) 是指 制定质量计划，并为 实现该计划所开展的 一切活动的总和 包括下面几个方面的组织协调活动： ①以低的辐射剂量获得好的影像质量。 ②充分满足临床诊断需要的符合质量标准的照片影像。 ③引进高质量的成像设备。 ④影像学科全员参与并共同努力开展QA、QC的活动
第一节X线诊断设备应用质量管理 、X线机应用质量管理： (一)管电压(KV)的测试：管电压是一项重要参数，它决 定着X线的穿透能力。 管电压测试方法 分压器法、高压测量暗盒法、非介入式法。 1分压器方法：该方法是将测量仪器的分压器部分连接在高压次级电路，与X线管并联，利用分压的方法， 在负载的条件下直接测量管电压。 特点：费时、不安全、误差较大，通常不采用。 2高压测量暗盒方法：该方法是利用管电压与穿透力成正比， 被透物体的衰减系数与管电压（光子能量)成反比。经过一定厚度物质过滤后的X线，低能部分减弱， 能谱范围缩小，高能（平均能量）升高，即X线的硬化。经过一定硬化的X线，其衰减规律与管电压成反比。 特点：耗费时间较长，浪费胶片较多，误差较大，故比较少采用。 3.非介入式法：该方法采用非介入式管电压仪或者非介入式
第一节X线诊断设备应用质量管理 一、 X线机应用质量管理： 管电压测试方法 （一）管电压（KV）的测试： 管电压是一项重要参数，它决 定着X线的穿透能力。 分压器法、高压测量暗盒法、非介入式法 。 1.分压器方法： 该方法是将测量仪器的分压器部分连接在高压次级电路，与X线管并联，利用分压的方法， 在负载的条件下直接测量管电压。 特点 ： 费时、不安全、误差较大，通常不采用。 2.高压测量暗盒方法 ： 该方法是利用管电压与穿透力成正比， 被透物体的衰减系数与管电压（光子能量）成反比。经过一定厚度物质过滤后的X线，低能部分减弱， 能谱范围缩小，高能（平均能量）升高，即X线的硬化。经过一定硬化的X线，其衰减规律与管电压成反比。 特点： 耗费时间较长，浪费胶片较多，误差较大，故比较少采用。 3.非介入式法 ： 该方法采用非介入式管电压仪或者非介入式

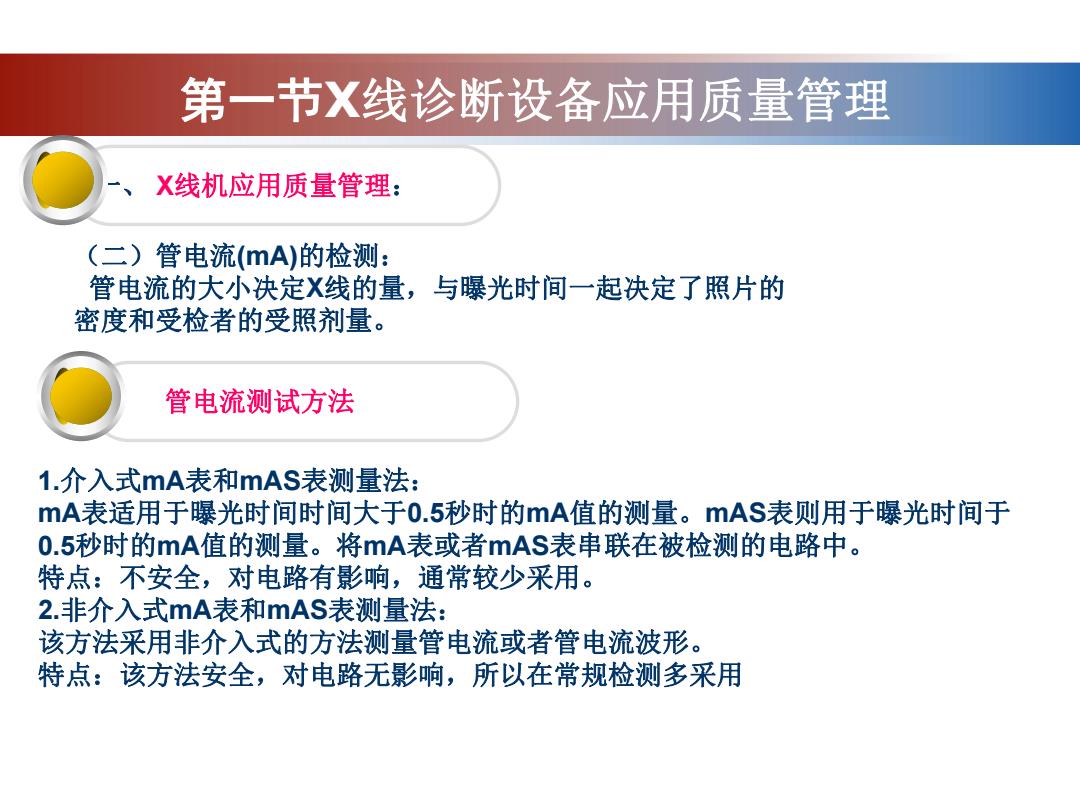

第一节X线诊断设备应用质量管理 、X线机应用质量管理： (二)管电流(mA)的检测： 管电流的大小决定X线的量，与曝光时间一起决定了照片的 密度和受检者的受照剂量。 管电流测试方法 1.介入式mA表和mAS表测量法： mA表适用于曝光时间时间大于0.5秒时的mA值的测量。mAS表则用于曝光时间于 0.5秒时的mA值的测量。将mA表或者mAS表串联在被检测的电路中。 特点：不安全，对电路有影响，通常较少采用。 2.非介入式mA表和mAS表测量法： 该方法采用非介入式的方法测量管电流或者管电流波形。 特点：该方法安全，对电路无影响，所以在常规检测多采用
第一节X线诊断设备应用质量管理 一、 X线机应用质量管理： 管电流测试方法 （二）管电流(mA)的检测： 管电流的大小决定X线的量，与曝光时间一起决定了照片的 密度和受检者的受照剂量。 1.介入式mA表和mAS表测量法： mA表适用于曝光时间时间大于0.5秒时的mA值的测量。mAS表则用于曝光时间于 0.5秒时的mA值的测量。将mA表或者mAS表串联在被检测的电路中。 特点：不安全，对电路有影响，通常较少采用。 2.非介入式mA表和mAS表测量法： 该方法采用非介入式的方法测量管电流或者管电流波形。 特点：该方法安全，对电路无影响，所以在常规检测多采用
第一节X线诊断设备应用质量管理 、X线机应用质量管理： (三)曝光时间的检测 曝光时间指曝光系统的作用时间。 曝光时间与管电流的乘积，决定了胶片的密度和受检者的剂量，是X线机重要参数。 常用方法：电秒表测量法、数字式计时仪测量法、非介入式曝光时间测量法 曝光时间测量 1.电秒表测量法：电秒表也称为同步瞬间计时器。 特点：适用于曝光时间大于0.2s,由主接触器控制曝光时间 2数字式计时仪测量法：数字式计时仪是一种广泛应用于测量各种时间的电子仪器。 特点：测量范围较广，测量曝光时间时，适合于由主接触器控制曝光时间的X线机的空载测量。 3.非介入式曝光时间测量法：该方法可采用非介入式测KV相同的设备，在测KV的同时测曝 光时间，量程一般在0.3一10秒
第一节X线诊断设备应用质量管理 一、 X线机应用质量管理： 曝光时间测量 （三）曝光时间的检测 曝光时间指曝光系统的作用时间。 曝光时间与管电流的乘积，决定了胶片的密度和受检者的剂量，是X线机重要参数。 常用方法：电秒表测量法 、数字式计时仪测量法 、非介入式曝光时间测量法 1.电秒表测量法：电秒表也称为同步瞬间计时器。 特点：适用于曝光时间大于0.2s，由主接触器控制曝光时间 2.数字式计时仪测量法 ： 数字式计时仪是一种广泛应用于测量各种时间的电子仪器。 特点：测量范围较广，测量曝光时间时，适合于由主接触器控制曝光时间的X线机的空载测量。 3.非介入式曝光时间测量法 ： 该方法可采用非介入式测KV相同的设备，在测KV的同时测曝 光时间，量程一般在0.3—10秒
