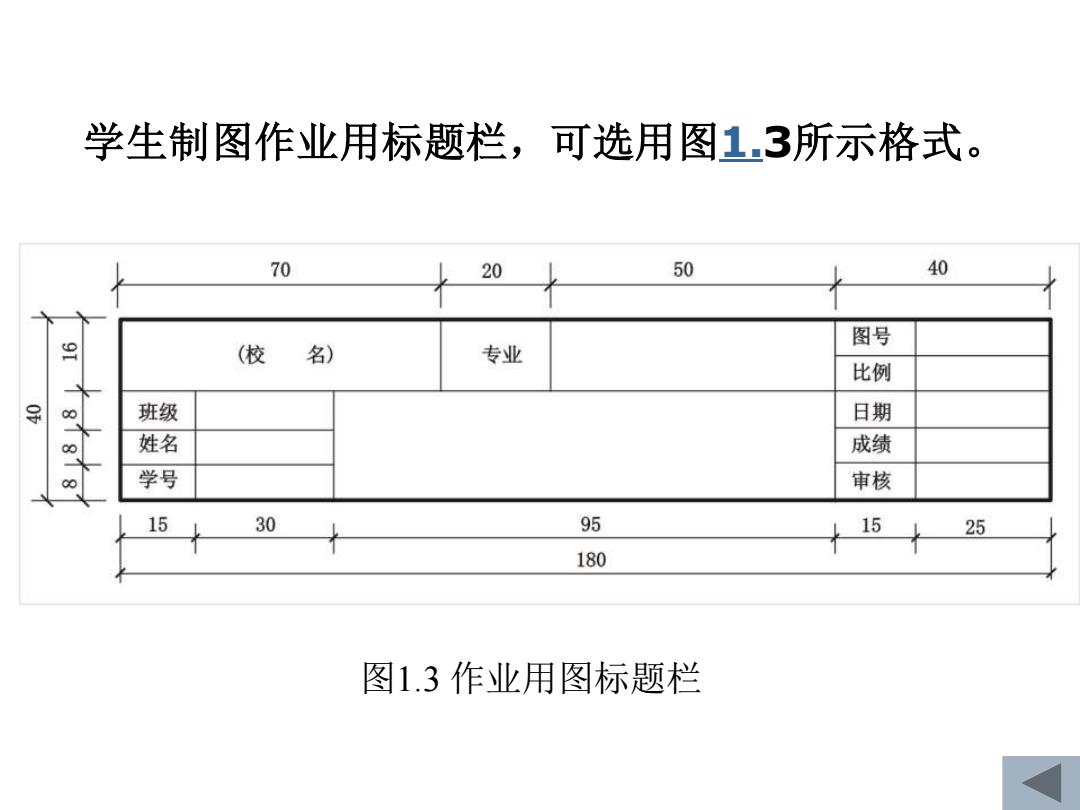

学生制图作业用标题栏，可选用图1.3所示格式。 70 20 50 40 图号 (校名) 专业 比例 导 班级 日期 姓名 成绩 学号 审核 15 30 95 1525 180 图1.3作业用图标题栏
图1.3 作业用图标题栏 学生制图作业用标题栏，可选用图1.3所示格式
■图线 线型 口线型有实线、虚线、单点长画线、双点长 画线、折断线和波浪线等六种线型，其中 有些线型还分粗、中、细三种。 口各种线型的规定及其一般用途详见表14
■ 图 线 线型有实线、虚线、单点长画线、双点长 画线、折断线和波浪线等六种线型，其中 有些线型还分粗、中、细三种。 各种线型的规定及其一般用途详见表1.4。 线 型

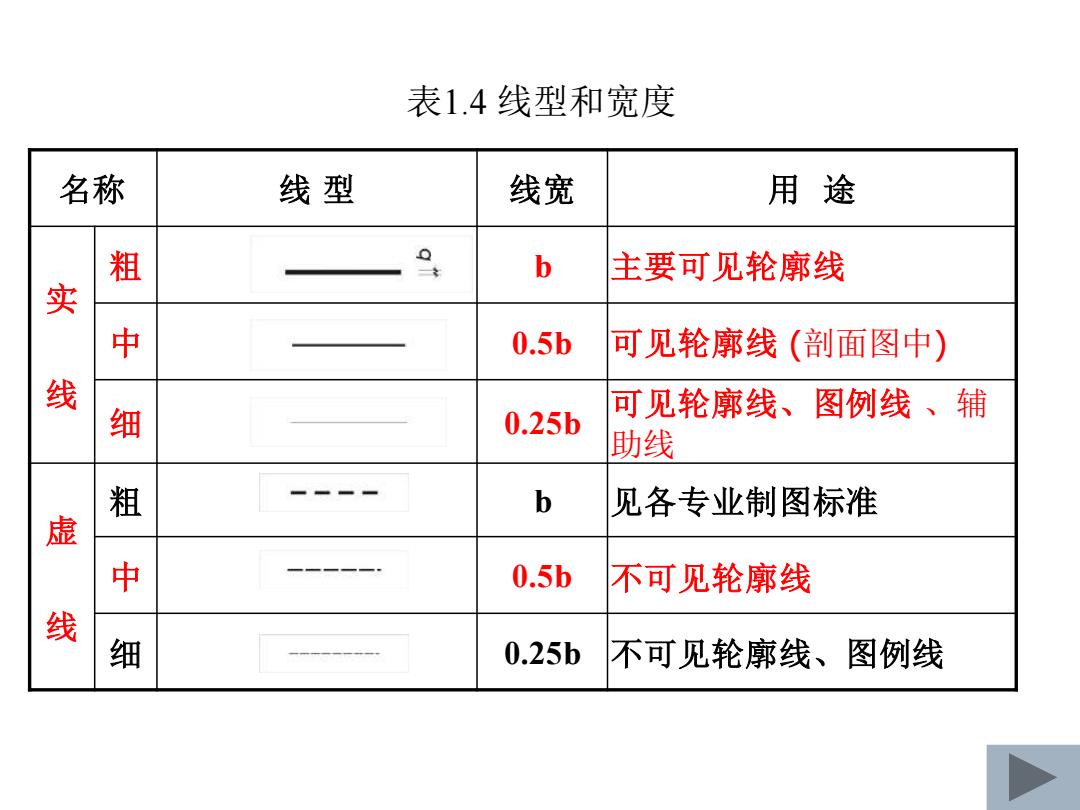

表1.4线型和宽度 名称 线型 线宽 用途 粗 b 主要可见轮廓线 实 中 0.5b 可见轮廓线（剖面图中） 线 细 0.25b 可见轮廓线、图例线、辅 助线 粗 b 见各专业制图标准 虚 中 0.5b 不可见轮廓线 线 细 0.25b 不可见轮廓线、图例线
表1.4 线型和宽度 名称 线 型 线宽 用 途 实 线 粗 b 主要可见轮廓线 中 0.5b 可见轮廓线 (剖面图中) 细 0.25b 可见轮廓线、图例线 、辅 助线 虚 线 粗 b 见各专业制图标准 中 0.5b 不可见轮廓线 细 0.25b 不可见轮廓线、图例线

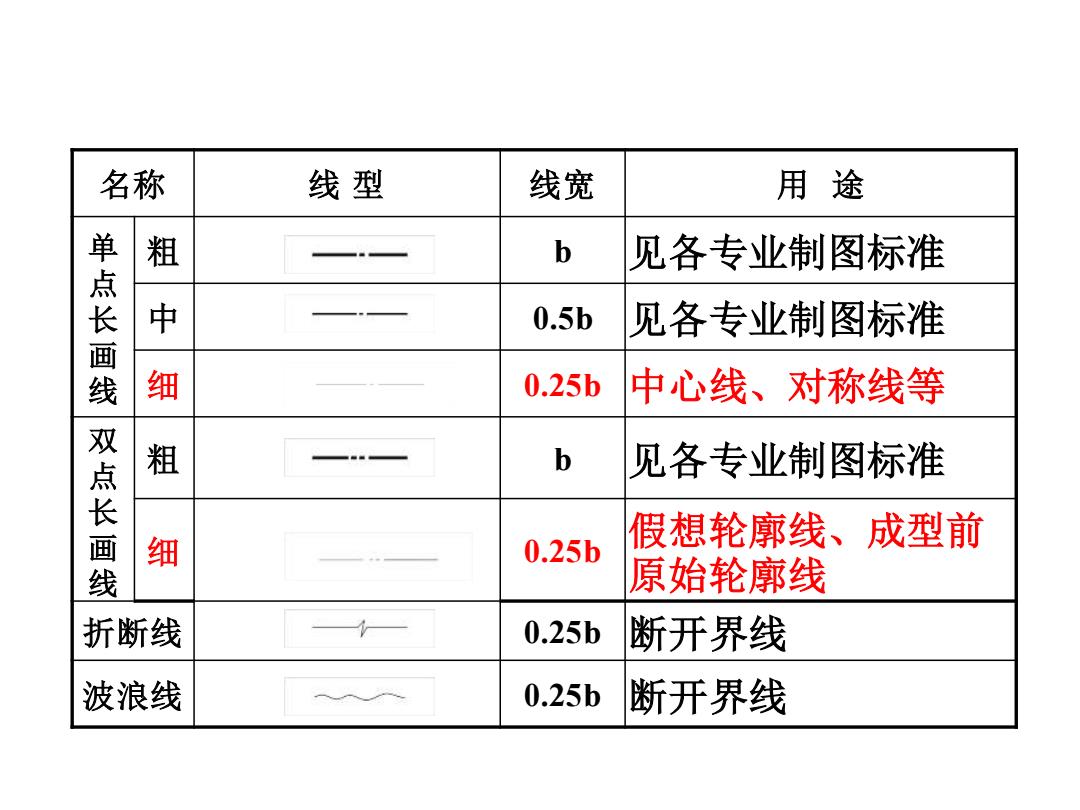

名称 线型 线宽 用途 粗 b 见各专业制图标准 单点长画线 中 0.5b 见各专业制图标准 细 0.25b 中心线、对称线等 粗 0 见各专业制图标准 点长画 细 0.25b 假想轮廓线、成型前 原始轮廓线 折断线 0.25b 断开界线 波浪线 0.25b 断开界线
名称 线 型 线宽 用 途 单点长画线 粗 b 见各专业制图标准 中 0.5b 见各专业制图标准 细 0.25b 中心线、对称线等 双点长画线 粗 b 见各专业制图标准 细 0.25b 假想轮廓线、成型前 原始轮廓线 折断线 0.25b 断开界线 波浪线 0.25b 断开界线

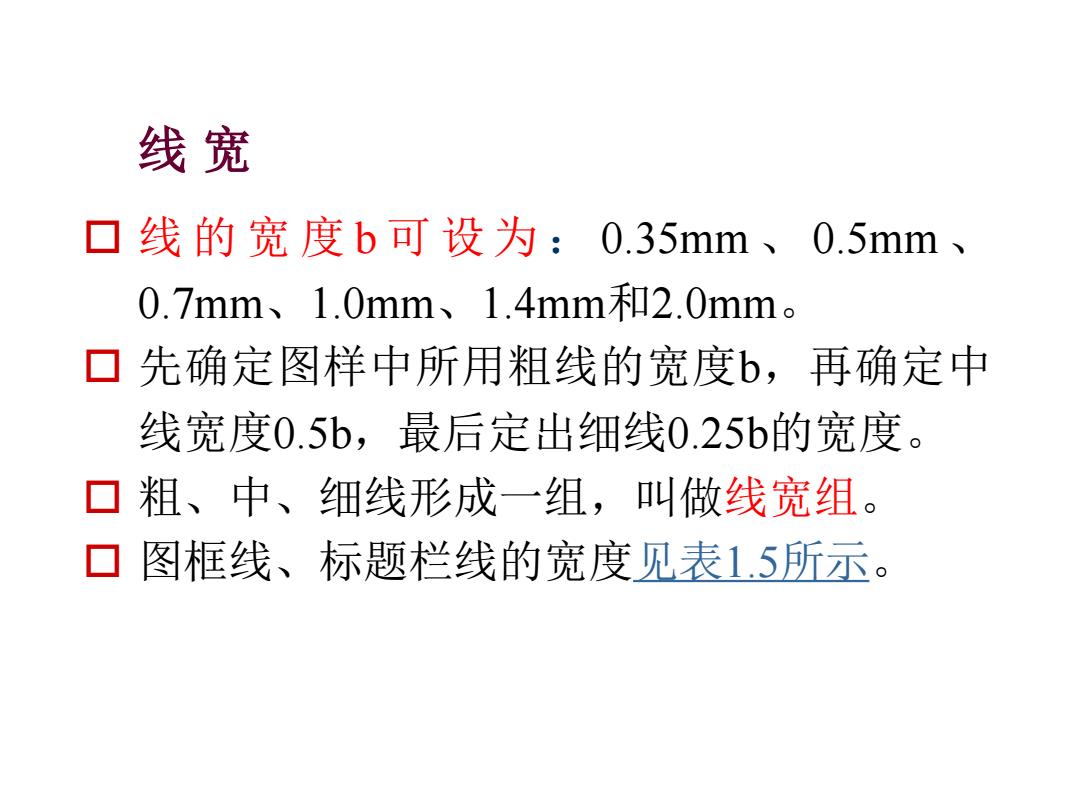

线宽 ▣线的宽度b可设为：0.35mm、0.5mm、 0.7mm、1.0mm、1.4mm和2.0mm。 口先确定图样中所用粗线的宽度b,再确定中 线宽度0.5b,最后定出细线0.25b的宽度。 口粗、中、细线形成一组，叫做线宽组。 ▣图框线、标题栏线的宽度见表1.5所示
线 宽 线的宽度 b 可 设 为 ： 0.35mm 、 0.5mm 、 0.7mm、1.0mm、1.4mm和2.0mm。 先确定图样中所用粗线的宽度b，再确定中 线宽度0.5b，最后定出细线0.25b的宽度。 粗、中、细线形成一组，叫做线宽组。 图框线、标题栏线的宽度见表1.5所示
