会签档 图框线 幅面线 Q a 装钉边 图标 图1.1A0A3横式
图1.1 A0～A3横式
▣A0号图幅的面积为1m2,A1号为0.5m2,是A0 号图幅的对开。 口长边作为水平边使用的图幅称为横式图幅，短 边作为水平边使用的图幅称为立式图幅。 A0A3可横式或立式使用，A4只能立式使用
A0号图幅的面积为1m2 ，A1号为0.5m2，是A0 号图幅的对开。 长边作为水平边使用的图幅称为横式图幅，短 边作为水平边使用的图幅称为立式图幅。 A0～A3可横式或立式使用，A4只能立式使用

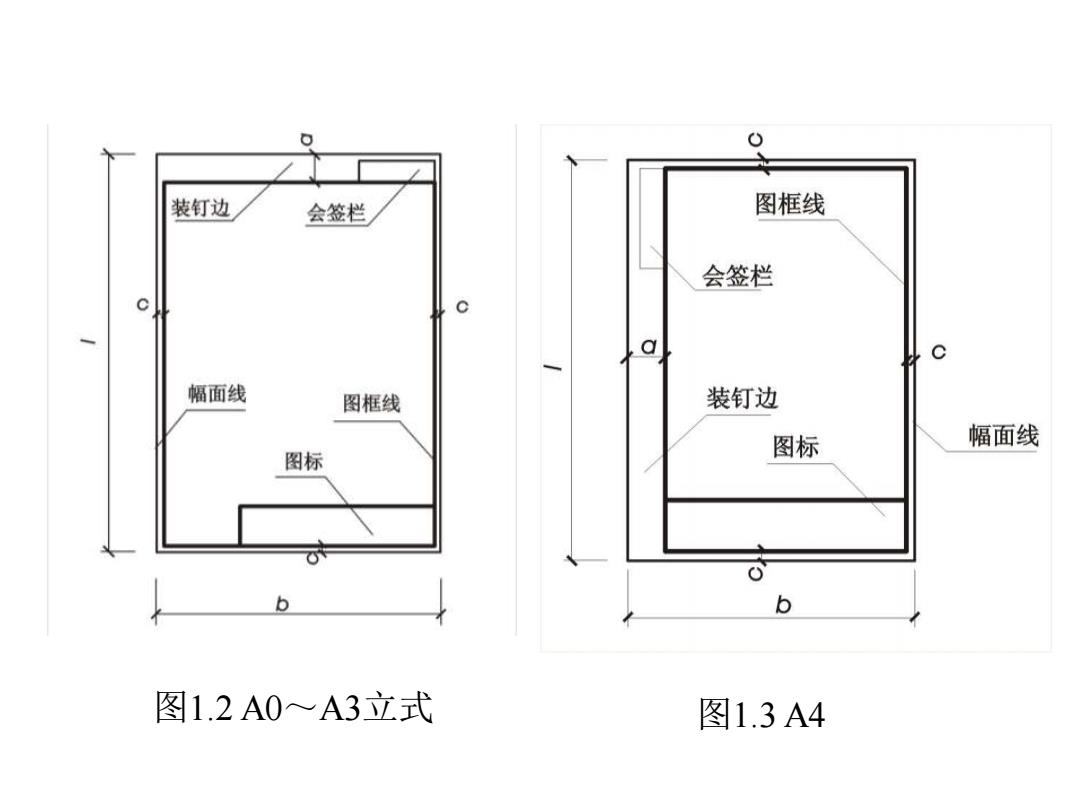

0 装钉边 会签栏 图框线 会签栏 幅面线 图框线 装钉边 图标 幅面线 图标 b 图1.2A0~A3立式 图1.3A4
图1.2 A0～A3立式 图1.3 A4

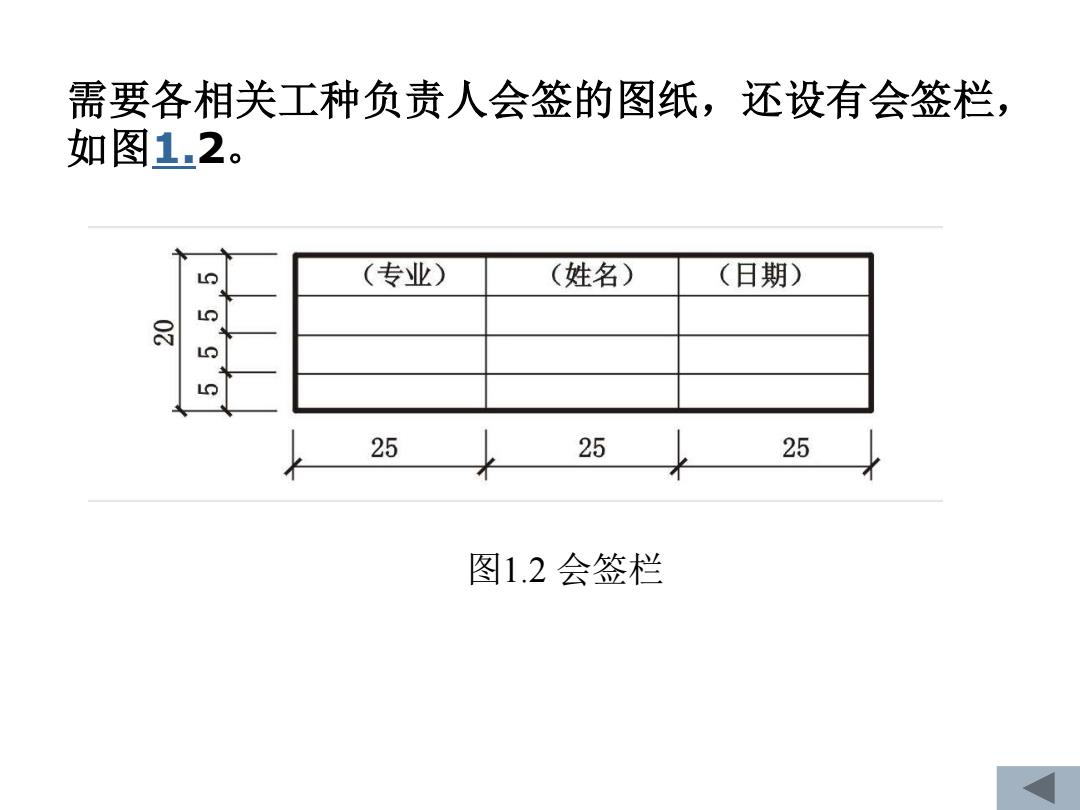

需要各相关工种负责人会签的图纸，还设有会签栏， 如图1.2。 (专业) (姓名) (日期) 8 25 25 25 图1.2会签栏
图1.2 会签栏 需要各相关工种负责人会签的图纸，还设有会签栏， 如图1.2
