表1.5图框线、标题栏线的宽度(mm) 幅面代号 图框线 标题栏外框线 标题栏分格线、 会签栏线 A0、A1 1.4 0.7 0.35 A2、A3、A4 1.0 0.7 0.35
表1.5 图框线、标题栏线的宽度（mm） 幅面代号 图框线 标题栏外框线 标题栏分格线、 会签栏线 A0、A1 1.4 0.7 0.35 A2、A3、A4 1.0 0.7 0.35
图线的画法 ▣ 相互平行的两条线，其间隙不宜小于图内粗线的 宽度，且不宜小于0.7mm。 ▣ 虚线、单点长画线、双点长画线的线段长度宜各 自相等。 口虚线与虚线应相交于线段处；虚线不得与实线相 连接。单点长画线同虚线。 口单点或双点长画线端部不应是点。在较小的图形 中，单点或双点长画线可用细实线代替。 口以上各画法见下图所示
图线的画法 相互平行的两条线，其间隙不宜小于图内粗线的 宽度，且不宜小于0.7mm。 虚线、单点长画线、双点长画线的线段长度宜各 自相等。 虚线与虚线应相交于线段处；虚线不得与实线相 连接。单点长画线同虚线。 单点或双点长画线端部不应是点。在较小的图形 中，单点或双点长画线可用细实线代替。 以上各画法见下图所示
间隙宽度粗线宽 或/0.7mm 36 正确 1020 3×5 10~20 错误 (@线的画法 (b)交接 (C)圆的中心线画法 (d)举例 图线的有关画法
图线的有关画法

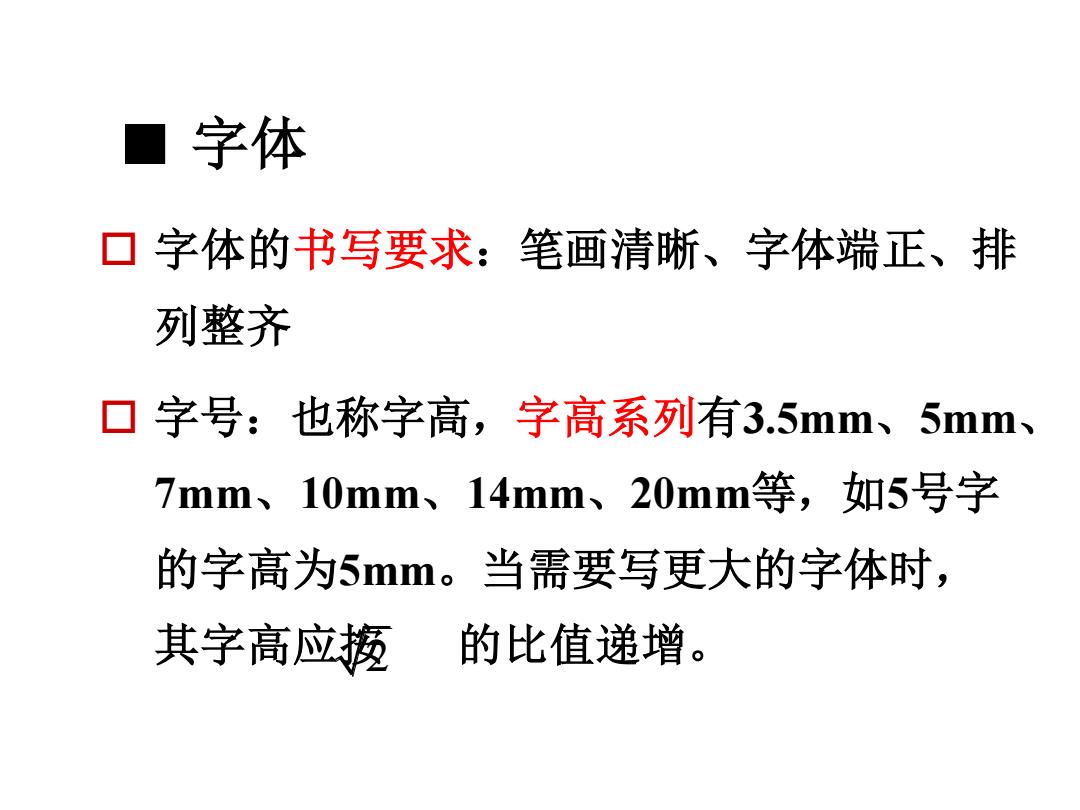

■字体 口字体的书写要求：笔画清晰、字体端正、排 列整齐 ▣字号：也称字高，字高系列有3.5mm、5mm、 7mm、10mm、14mm、20mm等，如5号字 的字高为5mm。当需要写更大的字体时， 其字高应極 的比值递增
■ 字体 字体的书写要求：笔画清晰、字体端正、排 列整齐 字号：也称字高，字高系列有3.5mm、5mm、 7mm、10mm、14mm、20mm等，如5号字 的字高为5mm。当需要写更大的字体时， 其字高应按 2 的比值递增

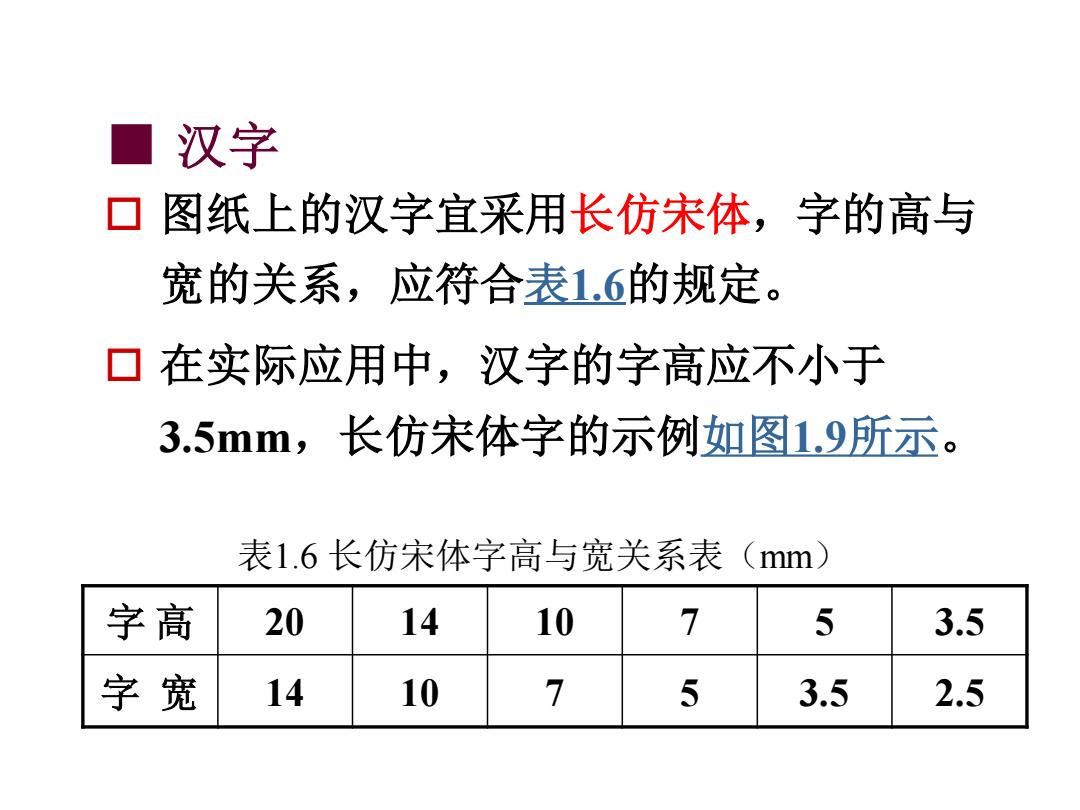

汉字 口图纸上的汉字宜采用长仿宋体，字的高与 宽的关系，应符合表1.6的规定。 口在实际应用中，汉字的字高应不小于 3.5mm,长仿宋体字的示例如图1.9所示。 表1.6长仿宋体字高与宽关系表(mm) 字高 20 14 10 7 5 3.5 字宽 14 10 7 5 3.5 2.5
■ 汉字 图纸上的汉字宜采用长仿宋体，字的高与 宽的关系，应符合表1.6的规定。 在实际应用中，汉字的字高应不小于 3.5mm，长仿宋体字的示例如图1.9所示。 表1.6 长仿宋体字高与宽关系表（mm） 字 高 20 14 10 7 5 3.5 字 宽 14 10 7 5 3.5 2.5
