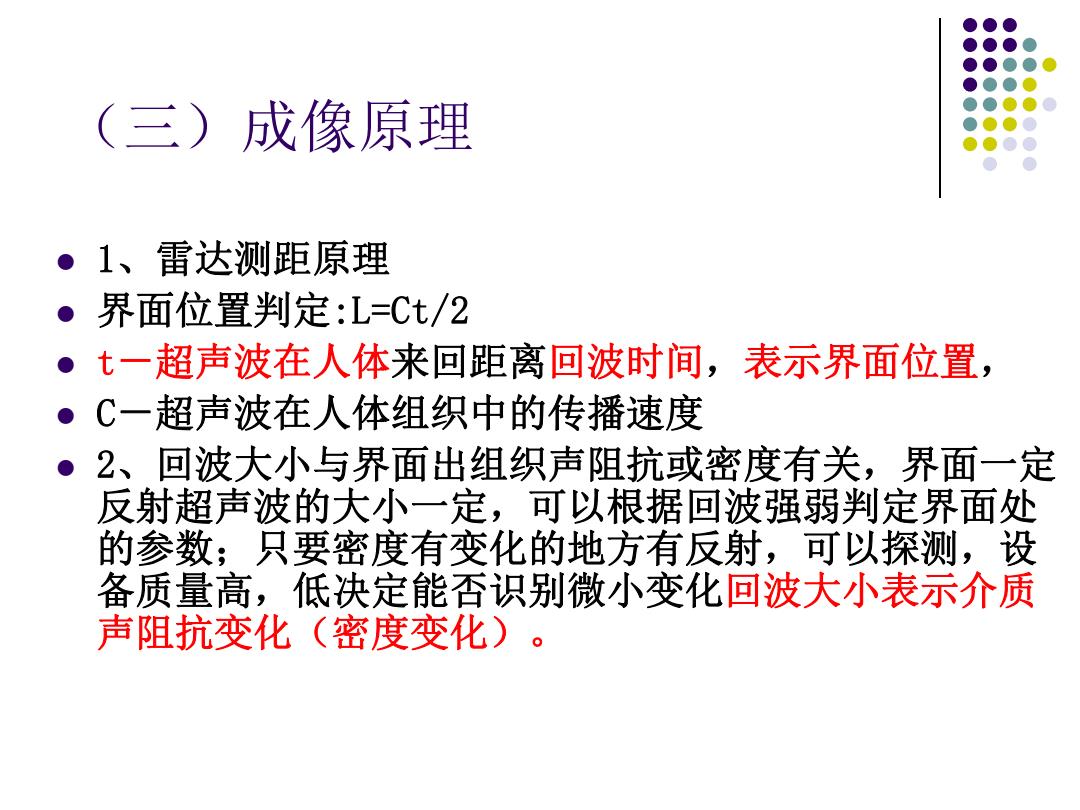

(三)成像原理 。1、雷达测距原理 。界面位置判定：L=Ct/2 ·t一超声波在人体来回距离回波时间，表示界面位置， 。C一超声波在人体组织中的传播速度 2、回波大小与界面出组织声阻抗或密度有关，界面一定 反射超声波的大小一定，可以根据回波强弱判定界面处 的参数；只要密度有变化的地方有反射，可以探测，设 备质量高，低决定能否识别微小变化回波大小表示介质 声阻抗变化（密度变化）
（三）成像原理 l 1、雷达测距原理 l 界面位置判定:L=Ct/2 l t－超声波在人体来回距离回波时间，表示界面位置， l C－超声波在人体组织中的传播速度 l 2、回波大小与界面出组织声阻抗或密度有关，界面一定 反射超声波的大小一定，可以根据回波强弱判定界面处 的参数；只要密度有变化的地方有反射，可以探测，设 备质量高，低决定能否识别微小变化回波大小表示介质 声阻抗变化（密度变化）

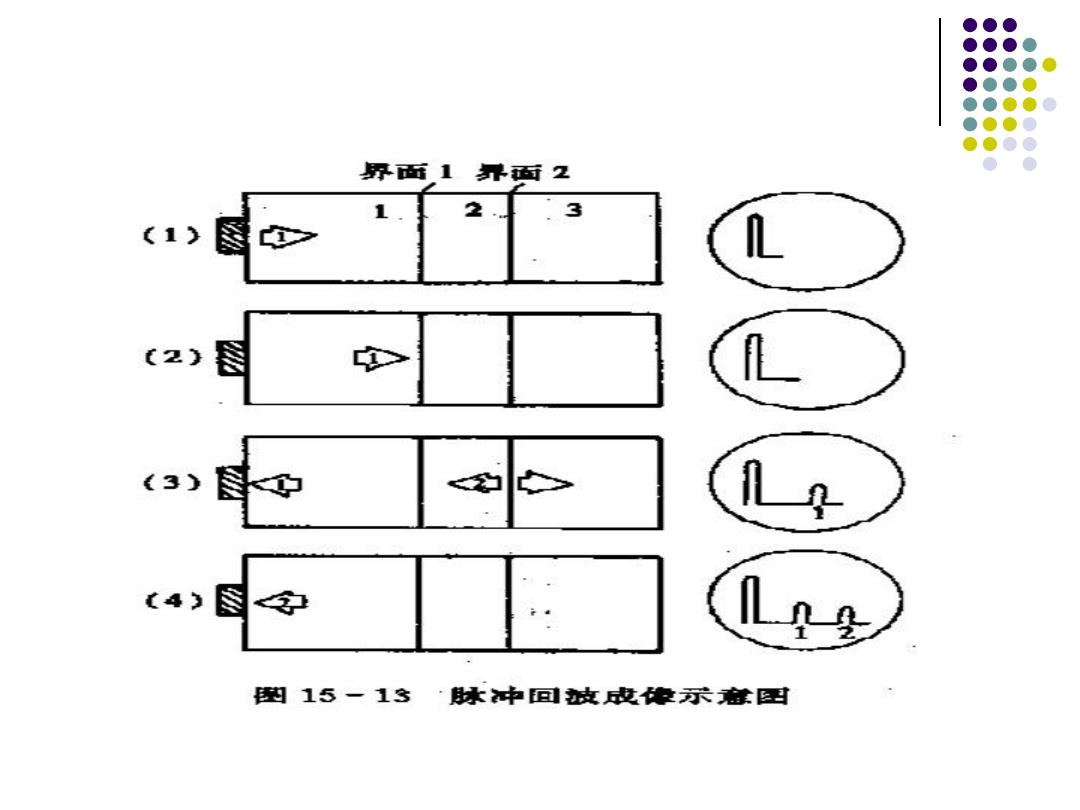

好面1异面2 2 3 (1) ①> 〔2) (3) > C43 守 的15一13·球中回放成像示度图
块收电带 曼示卷 没射电路 图15-14 基本的脉冲回波成像系统

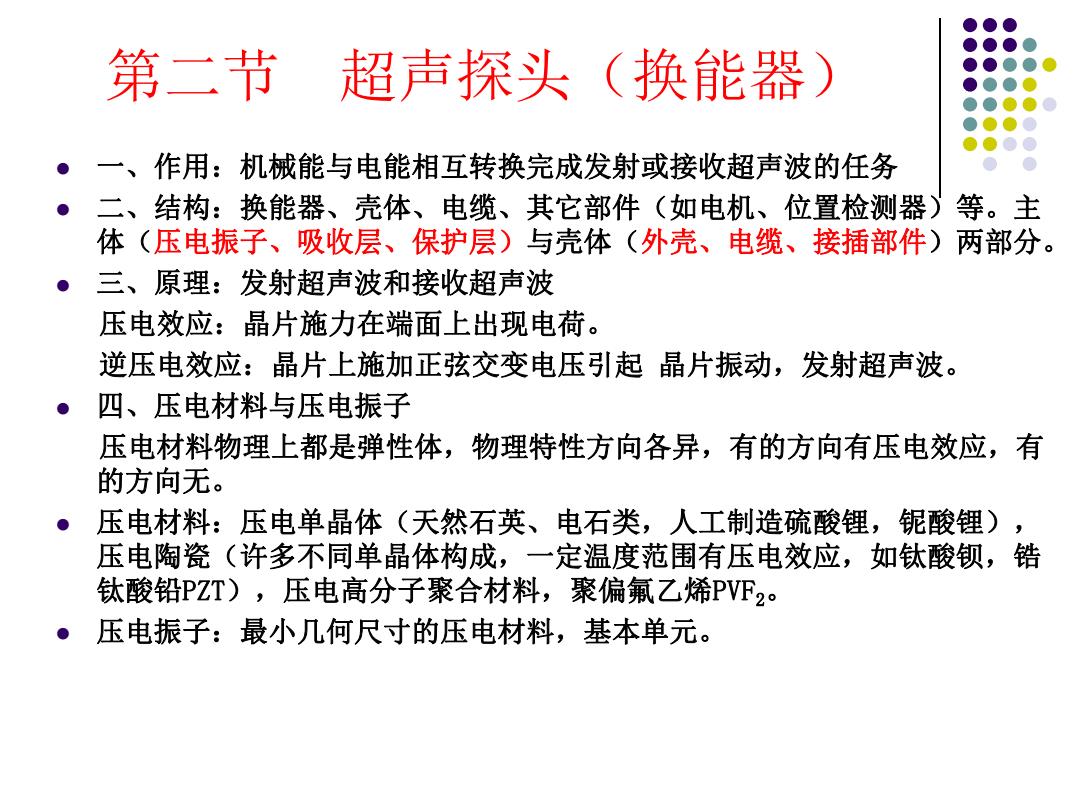

第二节 超声探头（换能器） 一、作用：机械能与电能相互转换完成发射或接收超声波的任务 二、结构：换能器、壳体、电缆、其它部件（如电机、位置检测器)等。主 体（压电振子、吸收层、保护层)与壳体（外壳、电缆、接插部件)两部分。 三、原理：发射超声波和接收超声波 压电效应：晶片施力在端面上出现电荷。 逆压电效应：晶片上施加正弦交变电压引起晶片振动，发射超声波。 四、压电材料与压电振子 压电材料物理上都是弹性体，物理特性方向各异，有的方向有压电效应，有 的方向无。 压电材料：压电单晶体（天然石英、电石类，人工制造硫酸锂，铌酸锂） 压电陶瓷（许多不同单晶体构成，一定温度范围有压电效应，如钛酸钡，锆 钛酸铅PZT)，压电高分子聚合材料，聚偏氟乙烯PV℉2 。压电振子：最小几何尺寸的压电材料，基本单元
第二节 超声探头（换能器） l 一、作用：机械能与电能相互转换完成发射或接收超声波的任务 l 二、结构：换能器、壳体、电缆、其它部件（如电机、位置检测器）等。主 体（压电振子、吸收层、保护层）与壳体（外壳、电缆、接插部件）两部分。 l 三、原理：发射超声波和接收超声波 压电效应：晶片施力在端面上出现电荷。 逆压电效应：晶片上施加正弦交变电压引起 晶片振动，发射超声波。 l 四、压电材料与压电振子 压电材料物理上都是弹性体，物理特性方向各异，有的方向有压电效应，有 的方向无。 l 压电材料：压电单晶体（天然石英、电石类，人工制造硫酸锂，铌酸锂）， 压电陶瓷（许多不同单晶体构成，一定温度范围有压电效应，如钛酸钡，锆 钛酸铅PZT），压电高分子聚合材料，聚偏氟乙烯PVF2。 l 压电振子：最小几何尺寸的压电材料，基本单元

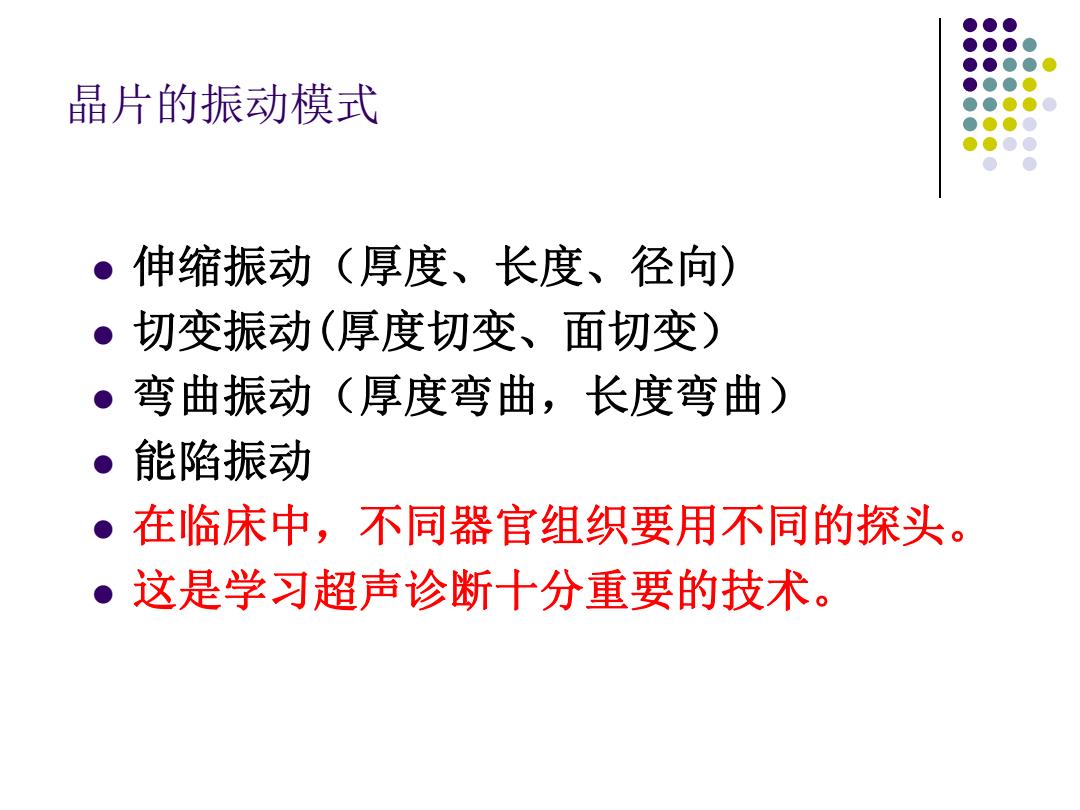

晶片的振动模式 伸缩振动（厚度、长度、径向) ·切变振动（厚度切变、面切变） ·弯曲振动（厚度弯曲，长度弯曲) ● 能陷振动 ·在临床中，不同器官组织要用不同的探头。 ·这是学习超声诊断十分重要的技术
晶片的振动模式 l 伸缩振动（厚度、长度、径向) l 切变振动(厚度切变、面切变） l 弯曲振动（厚度弯曲，长度弯曲） l 能陷振动 l 在临床中，不同器官组织要用不同的探头。 l 这是学习超声诊断十分重要的技术
