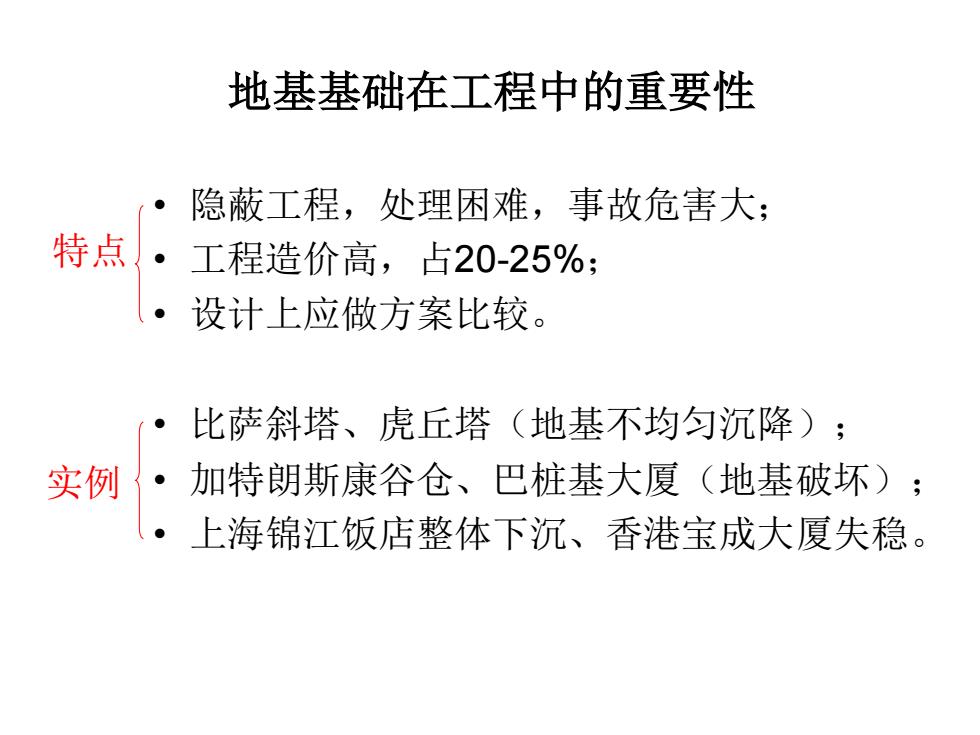

地基基础在工程中的重要性 。 隐蔽工程，处理困难，事故危害大； 特点。 工程造价高，占20-25%； ·设计上应做方案比较。 ·比萨斜塔、虎丘塔（地基不均匀沉降）； 实例 ·加特朗斯康谷仓、巴桩基大厦（地基破坏）； ·上海锦江饭店整体下沉、香港宝成大厦失稳
地基基础在工程中的重要性 • 隐蔽工程，处理困难，事故危害大； • 工程造价高，占20-25%； • 设计上应做方案比较。 • 比萨斜塔、虎丘塔（地基不均匀沉降）； • 加特朗斯康谷仓、巴桩基大厦（地基破坏）； • 上海锦江饭店整体下沉、香港宝成大厦失稳。 特点 实例

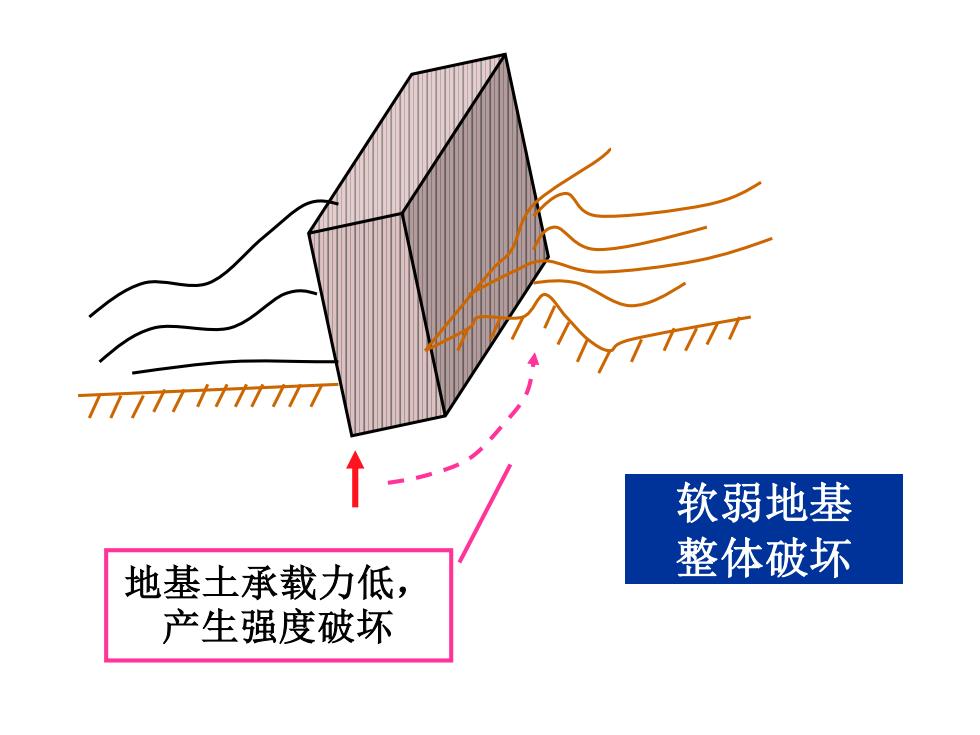

71/77TTTT77 软弱地基 地基土承载力低， 整体破坏 产生强度破坏
软弱地基 整体破坏 地基土承载力低， 产生强度破坏

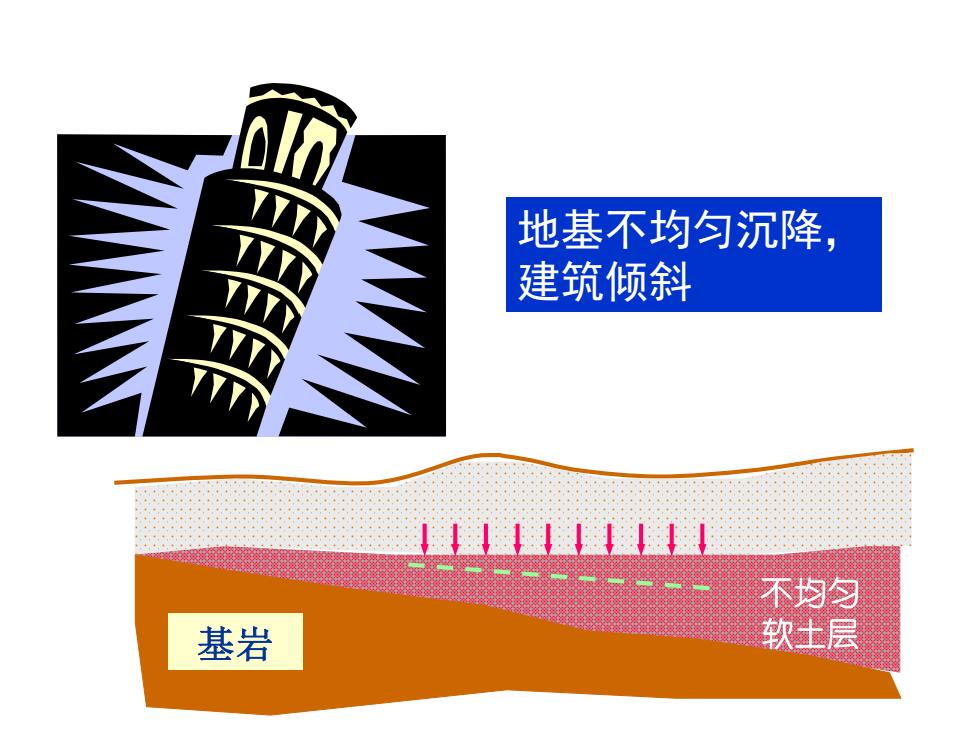

地基不均匀沉降， 建筑倾斜 1↓↓↓↓ 不均匀 基岩 软士层
地基不均匀沉降， 建筑倾斜 基岩 不均匀 软土层

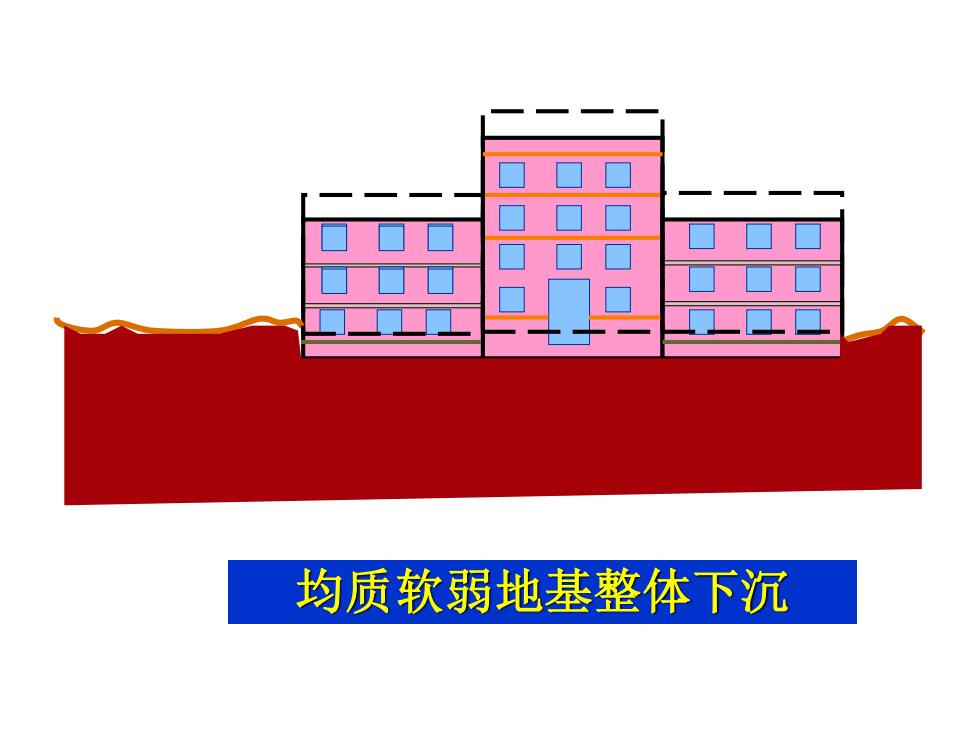

均质软弱地基整体下沉
均质软弱地基整体下沉

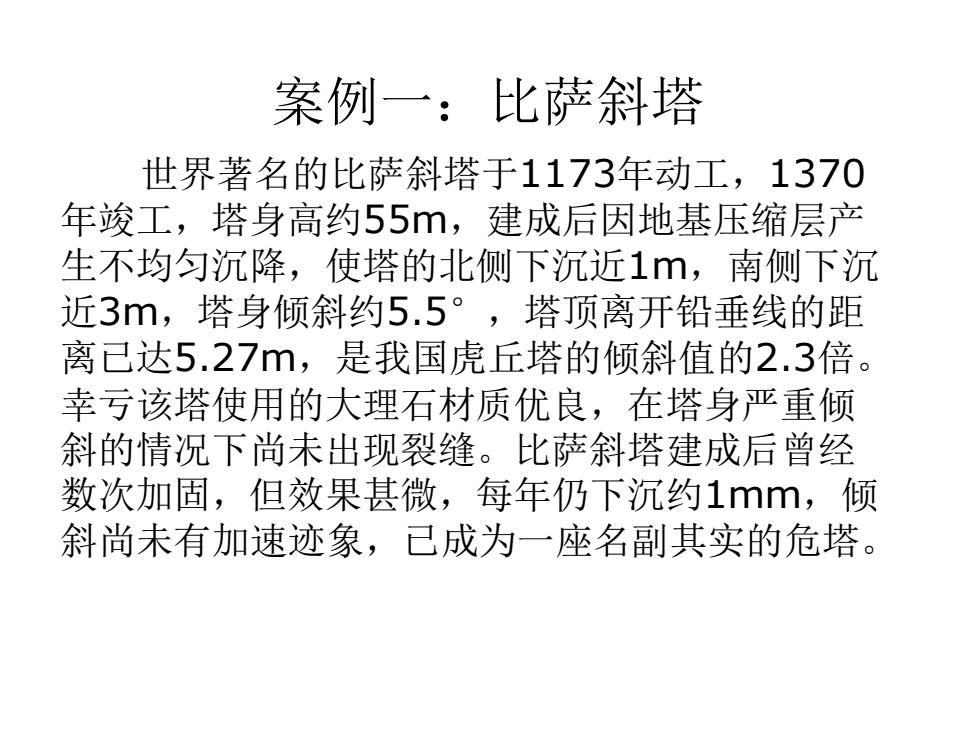

案例一：比萨斜塔 世界著名的比萨斜塔于1173年动工，1370 年竣工，塔身高约55m,建成后因地基压缩层产 生不均匀沉降，使塔的北侧下沉近1m,南侧下沉 近3m,塔身倾斜约5.5°，塔顶离开铅垂线的距 离已达5.27m,是我国虎丘塔的倾斜值的2.3倍。 幸亏该塔使用的大理石材质优良，在塔身严重倾 斜的情况下尚未出现裂缝。比萨斜塔建成后曾经 数次加固，但效果甚微，每年仍下沉约1mm,倾 斜尚未有加速迹象，已成为一座名副其实的危塔
案例一：比萨斜塔 世界著名的比萨斜塔于1173年动工，1370 年竣工，塔身高约55m，建成后因地基压缩层产 生不均匀沉降，使塔的北侧下沉近1m，南侧下沉 近3m，塔身倾斜约5.5°，塔顶离开铅垂线的距 离已达5.27m，是我国虎丘塔的倾斜值的2.3倍。 幸亏该塔使用的大理石材质优良，在塔身严重倾 斜的情况下尚未出现裂缝。比萨斜塔建成后曾经 数次加固，但效果甚微，每年仍下沉约1mm，倾 斜尚未有加速迹象，已成为一座名副其实的危塔
