图1-1桥梁结构各部分立面示意图 1-下部结构；2-基础；3-地基；4-桥台；5-桥墩；6-上 部结构
图1-1 桥梁结构各部分立面示意图 1-下部结构；2-基础；3-地基；4-桥台；5-桥墩；6-上 部结构
●地基：承受建筑物荷载应力与应变不能忽略 的土层。（有一定深度和范围） ●基础：埋入土层一定深度并将荷载传给地 基的建筑物下部结构。 ·持力层：直接支撑建筑物基础的土层。 ·下卧层（软弱）：持力层下部的土层
⚫地基：承受建筑物荷载应力与应变不能忽略 的土层。（有一定深度和范围） ⚫基础：埋入土层一定深度并将荷载传给地 基的建筑物下部结构。 •持力层 ：直接支撑建筑物基础的土层。 •下卧层(软弱) ：持力层下部的土层

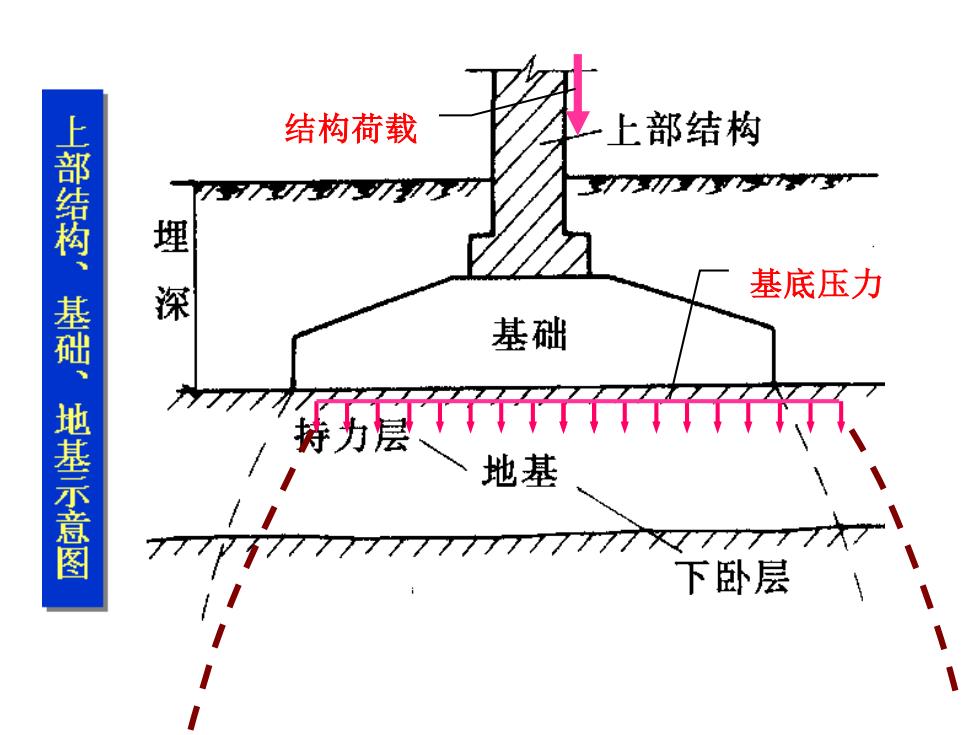

结构荷载 上部结构 上部结构、基础、 埋 深 基底压力 基础 地基示意图 地基 7777777777777777 下卧层
结构荷载 基底压力
天然地基：没有经过人为处理，直接修建。 地基 人工地基：承载力低，高压缩性地基，人工处 理后才能修建。 刚性扩大基础 单独和联合基础 浅基础 条形基础 筏板和箱形基础 基础 桩基础 深基础 沉井基础
天然地基：没有经过人为处理，直接修建。 人工地基：承载力低，高压缩性地基，人工处 理后才能修建。 地基 基础 深基础 刚性扩大基础 单独和联合基础 条形基础 筏板和箱形基础 桩基础 沉井基础 浅基础
上部结构、基础、地基间的关系： 上部结构（荷载）、基础（压力）、地基（应力、 变形)，三者间相互制约协同工作。 设计方法：简化设计 将三部分相对独立分开，按静力平衡原则，采用不 同的简化假定进行分析计算
上部结构、基础、地基间的关系： 上部结构（荷载）、基础（压力）、地基（ 应力、 变形 ），三者间相互制约协同工作。 设计方法：简化设计 将三部分相对独立分开，按静力平衡原则，采用不 同的简化假定进行分析计算
