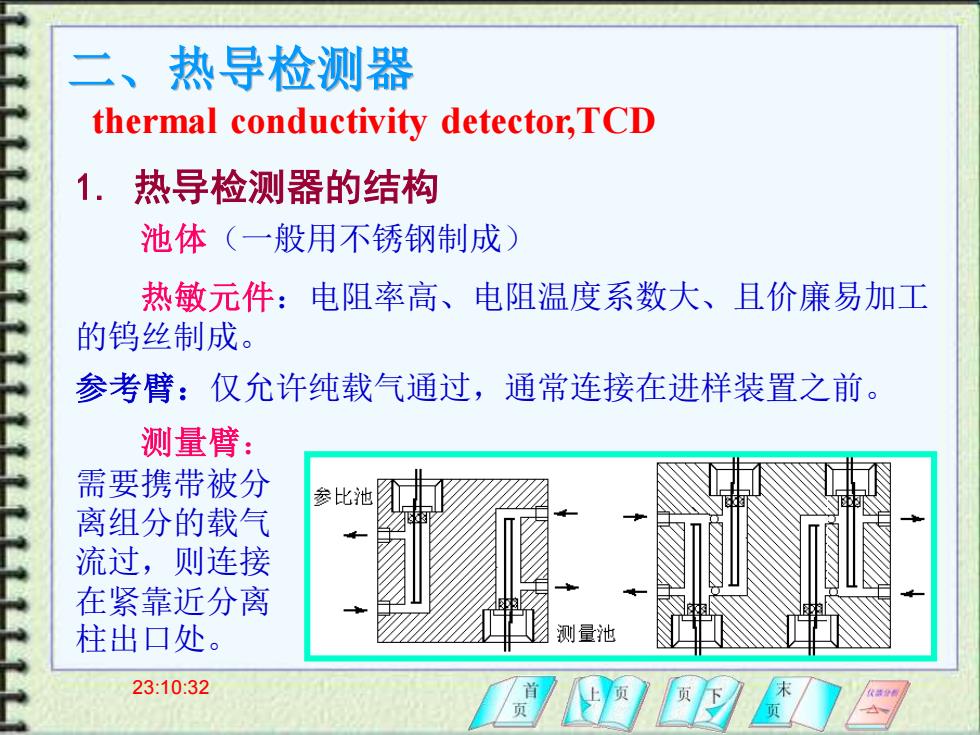

二、热导检测器 thermal conductivity detector,TCD 1.热导检测器的结构 池体（一般用不锈钢制成） 热敏元件：电阻率高、电阻温度系数大、且价廉易加工 的钨丝制成。 参考臂：仅允许纯载气通过，通常连接在进样装置之前。 测量臂： 需要携带被分 参比池 离组分的载气 流过，则连接 在紧靠近分离 柱出口处。 测量池 23:10:32
23:10:32 二、热导检测器 thermal conductivity detector,TCD 1. 热导检测器的结构 池体（一般用不锈钢制成） 热敏元件：电阻率高、电阻温度系数大、且价廉易加工 的钨丝制成。 参考臂：仅允许纯载气通过，通常连接在进样装置之前。 测量臂： 需要携带被分 离组分的载气 流过，则连接 在紧靠近分离 柱出口处
2.检测原理 平衡电桥，右图。 不同的气体有不同的热导系数。 钨丝通电，加热与散热达到平衡后，两臂电阻值： R参=R测；RFR2 ab 则： R参R2=R测R1 请点击 无电压信号输出； 记录仪走直线（基线）。 使用说明 基本原理 收大器 录仪 热导检测器原理 23:10:32
23:10:32 2.检测原理 平衡电桥，右图。 不同的气体有不同的热导系数。 钨丝通电，加热与散热达到平衡后，两臂电阻值： R参=R测 ; R1=R2 则： R参·R2=R测·R1 无电压信号输出； 记录仪走直线（基线）
