N闪N第9章外算机网倦基磁 在数据通信中的“信号” 2.数据通信的基本概念 是指数据的电编码或电 磁编码。它分为模拟信 •信号与信道 号和数字信号两种。 信号是数据的物理表示形式。 信道是传输信号的通道，由传输介质和通信设备组成。 带 信号，用恒 可 带宽橹稷送丽须道就蹇街接 送伟码砖霞藕颜率与最低频率之差 根据信道中传输的信号类型可分 在模拟通信中，以带宽表示信道传输信息的能力。其单位是Hz(赫 兹)，例如，电话信道的带宽一般为3kHz。在计算机网络中，带 宽是指网络可传输的最高数据传输率，即每秒传输多少比特（比特 /秒，bs)。在实际应用中，在描述带宽时常常将“比特/秒”省 略，如ADSL的带宽达1M,实际上是1Mbps。 16
16 第 9 章 计算机网络基础 模拟信号 2.数据通信的基本概念 •信号与信道 信号是数据的物理表示形式。 信道是传输信号的通道，由传输介质和通信设备组成。 在数据通信中的“信号” 是指数据的电编码或电 磁编码。它分为模拟信 号和数字信号两种。 模拟信号是在一定的数值范围内 可连续取值的信号，是连续变化 的电信号。 数字信号是离散的电信号，用恒 定的电压值表示1和0值，在传输 介质上传输。 数字信号 根据传输介质的不同，物理信道可分为有线信道 和无线信道。 根据信道中传输的信号类型可分为模拟信道和数 字信道。模拟信道传输模拟信号，如调幅或调频波。 数字信道直接传输脉冲信号。 •带宽 带宽是指信道所能传送的信号的频率宽度，也就是可传 送信号的最高频率与最低频率之差。 在模拟通信中，以带宽表示信道传输信息的能力。其单位是Hz（赫 兹），例如，电话信道的带宽一般为3kHz。在计算机网络中，带 宽是指网络可传输的最高数据传输率，即每秒传输多少比特（比特 /秒，bps）。在实际应用中，在描述带宽时常常将“比特/秒”省 略，如ADSL的带宽达1M，实际上是1Mbps
四四八第9章针算机网络基磁 3.数据的传输方式 (1)基带与频带传输 数据传输按照其在通信信道上是否经过调制处理再进行 传输，可分为基带传输和频带传输。 21並行生输与虫行生检 将数字信号直接力 传输称为基带传输，基带传输一般用于短距 并行传输是指一次可以同时传输多位(8位、16位等)二进制数据，从发 送端到接收端需要多根传输线。串行传输一次只传送一位二进制数据，从 发送端到接吵入重要一根传输线。并行传输速率高，但传输设备复杂、 此么点 异步传输以字符为单位进行传输，特点是低速、可靠，如主机和终端之 间进行的通信。同步传输以数据块为单位进行传输，速率较高。在局域 网中，经常采用同步传输的方法传送数据帧。 17
17 第 9 章 计算机网络基础 3.数据的传输方式 (1) 基带与频带传输 数据传输按照其在通信信道上是否经过调制处理再进行 传输，可分为基带传输和频带传输。 (2) 并行传输与串行传输 在数据通信中，按每次传送的数据位数，可将通信方式 分为并行传输和串行传输。 (3) 异步传输与同步传输 在数据通信过程中，通信最基本的要求是发送端与接收 端之间必须遵循同一规程，这种规程分为异步传输和同步传 输两种。 将数字信号直接在通信信道上传输称为基带传输，基带传输一般用于短距 离的数据传输，例如在局域网中用基带同轴电缆作传输介质的数据传输。 将数字信号转换成一定频率范围内的模拟信号，在某一频带内传送的方式 称为频带传输。例如采用频分复用技术将多路信号通过调制技术调制到各 自不同载波频率上，在各自的频段范围内进行传输，从而实现在一个信道 中同时传播声频、视频和数据等多种信息，使系统具有多种用途。例如电 视信号使用的就是频带传输。 并行传输是指一次可以同时传输多位（8位、16位等）二进制数据，从发 送端到接收端需要多根传输线。串行传输一次只传送一位二进制数据，从 发送端到接收端只需要一根传输线。并行传输速率高，但传输设备复杂、 造价较高，所以一般用于近距离范围内要求快速传输的地方；串行传输的 速率虽然低，但设备造价比较便宜，适用于在较长距离连接中可靠地传输 数据，是网络中普遍采用的方式。 异步传输以字符为单位进行传输，特点是低速、可靠，如主机和终端之 间进行的通信。同步传输以数据块为单位进行传输，速率较高。在局域 网中，经常采用同步传输的方法传送数据帧

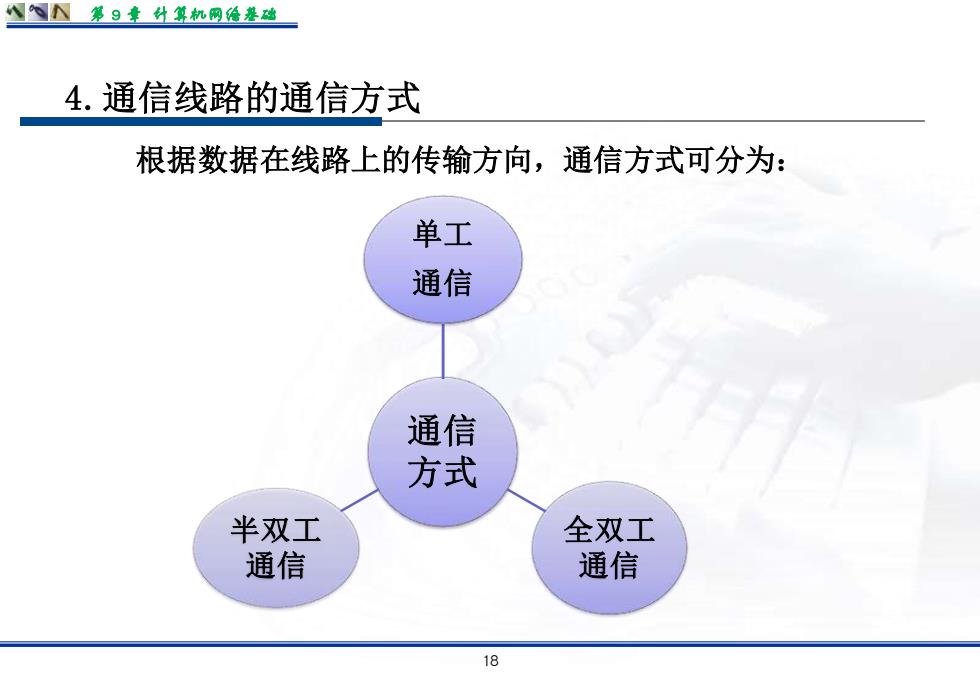

四第9章针算机网德基墙 4.通信线路的通信方式 根据数据在线路上的传输方向，通信方式可分为： 单工 通信 通信 方式 半双工 全双工 通信 通信 18
18 第 9 章 计算机网络基础 4.通信线路的通信方式 根据数据在线路上的传输方向，通信方式可分为： 通信 方式 单工 通信 全双工 通信 半双工 通信

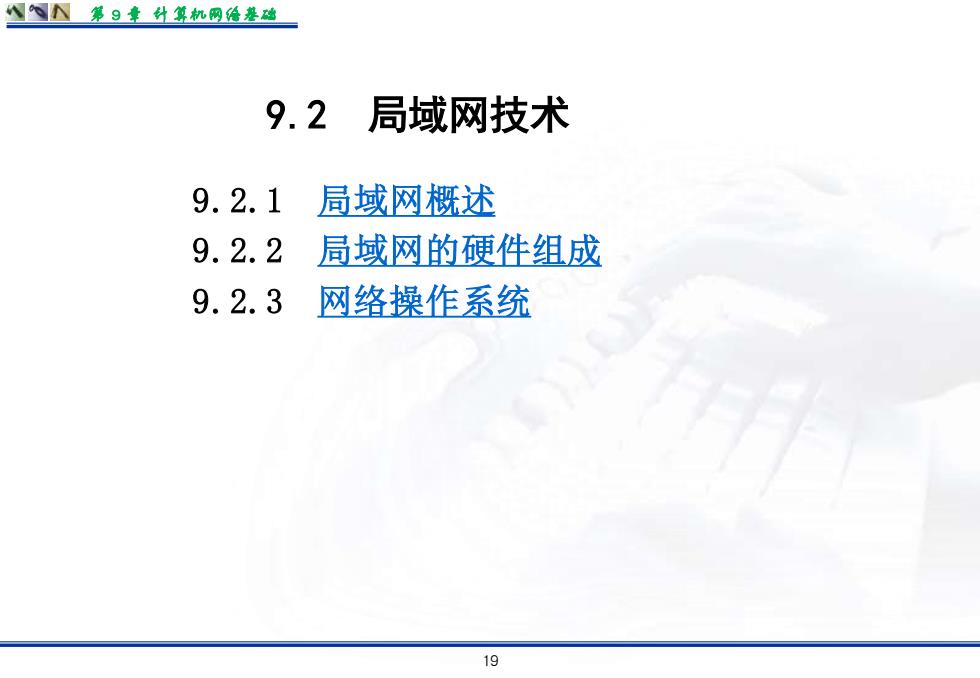

四四八第9章竹算机网德基磁 9.2局域网技术 9.2.1局域网概述 9.2.2 局域网的硬件组成 9.2.3网络操作系统 19
19 第 9 章 计算机网络基础 9.2 局域网技术 9.2.1 局域网概述 9.2.2 局域网的硬件组成 9.2.3 网络操作系统

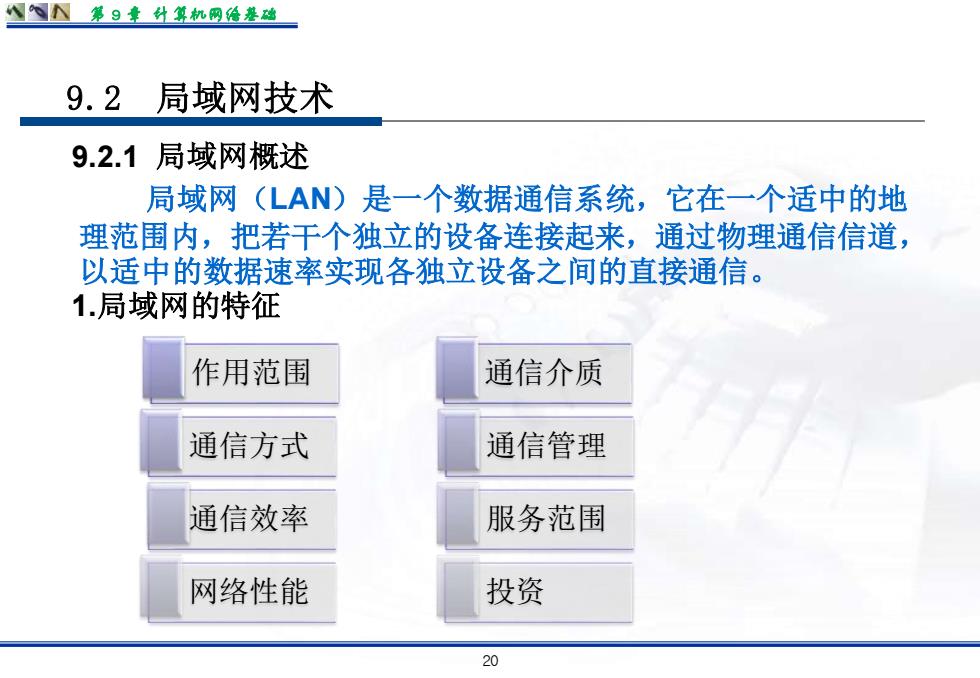

四N第9章针算机网德基础 9.2局域网技术 9.2.1局域网概述 局域网(LAN)是一个数据通信系统，它在一个适中的地 理范围内，把若干个独立的设备连接起来，通过物理通信信道， 以适中的数据速率实现各独立设备之间的直接通信。 1.局域网的特征 作用范围 通信介质 通信方式 通信管理 通信效率 服务范围 网络性能 投资 20
20 第 9 章 计算机网络基础 9.2.1 局域网概述 局域网（LAN）是一个数据通信系统，它在一个适中的地 理范围内，把若干个独立的设备连接起来，通过物理通信信道， 以适中的数据速率实现各独立设备之间的直接通信。 9.2 局域网技术 1.局域网的特征 作用范围 通信介质 通信方式 通信管理 通信效率 服务范围 网络性能 投资
