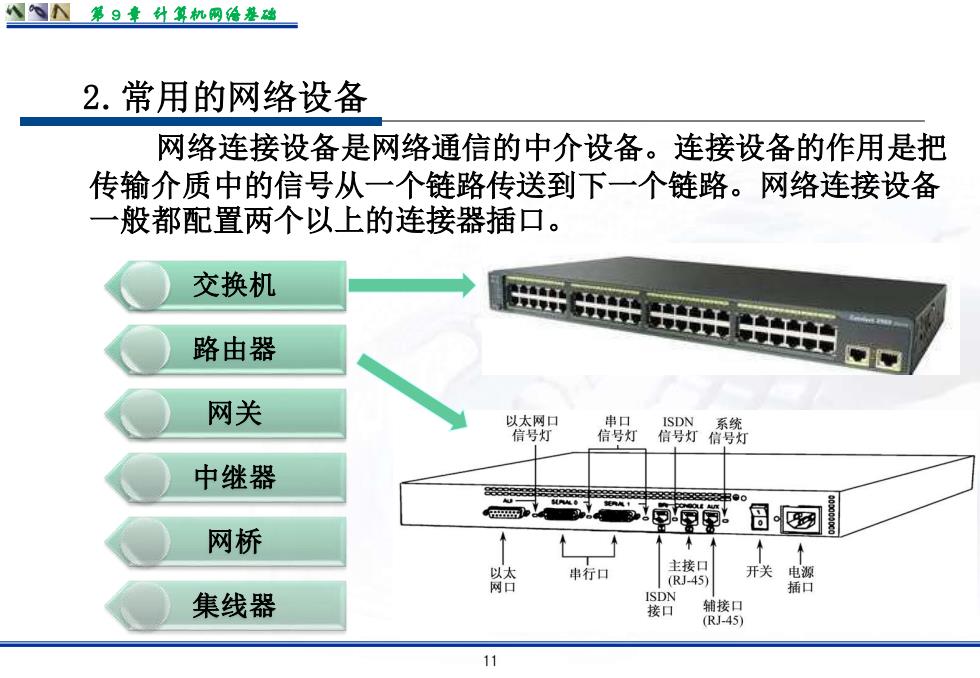

四国八第9章针算机网倦是磁 2.常用的网络设备 网络连接设备是网络通信的中介设备。连接设备的作用是把 传输介质中的信号从一个链路传送到下一个链路。网络连接设备 一般都配置两个以上的连接器插口。 交换机 路由器 网关 以太网口 信号灯 别 中继器 网桥 以太 串行口 主接口 开关 电源 网口 (RJ-45) 插口 集线器 ISDN 接口 辅接口 (RJ-45) 11
11 第 9 章 计算机网络基础 2.常用的网络设备 网络连接设备是网络通信的中介设备。连接设备的作用是把 传输介质中的信号从一个链路传送到下一个链路。网络连接设备 一般都配置两个以上的连接器插口。 交换机 路由器 网关 中继器 网桥 集线器

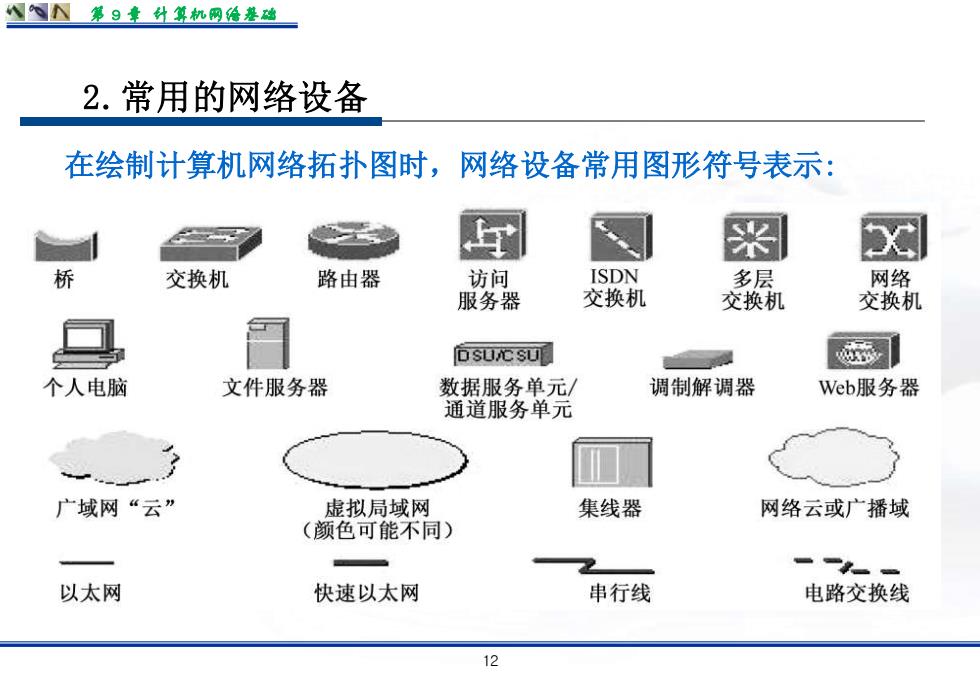

N第9章纳算机网绝垫墙 2.常用的网络设备 在绘制计算机网络拓扑图时，网络设备常用图形符号表示： 桥 交换机 路由器 访问 ISDN 多层 网络 服务器 交换机 交换机 交换机 bsU/C SU 个人电脑 文件服务器 数据服务单元 调制解调器 Web服务器 通道服务单元 广域网“云” 虚拟局域网 集线器 网络云或广播域 (颜色可能不同) 以太网 快速以太网 串行线 电路交换线 12
12 第 9 章 计算机网络基础 2.常用的网络设备 在绘制计算机网络拓扑图时，网络设备常用图形符号表示:

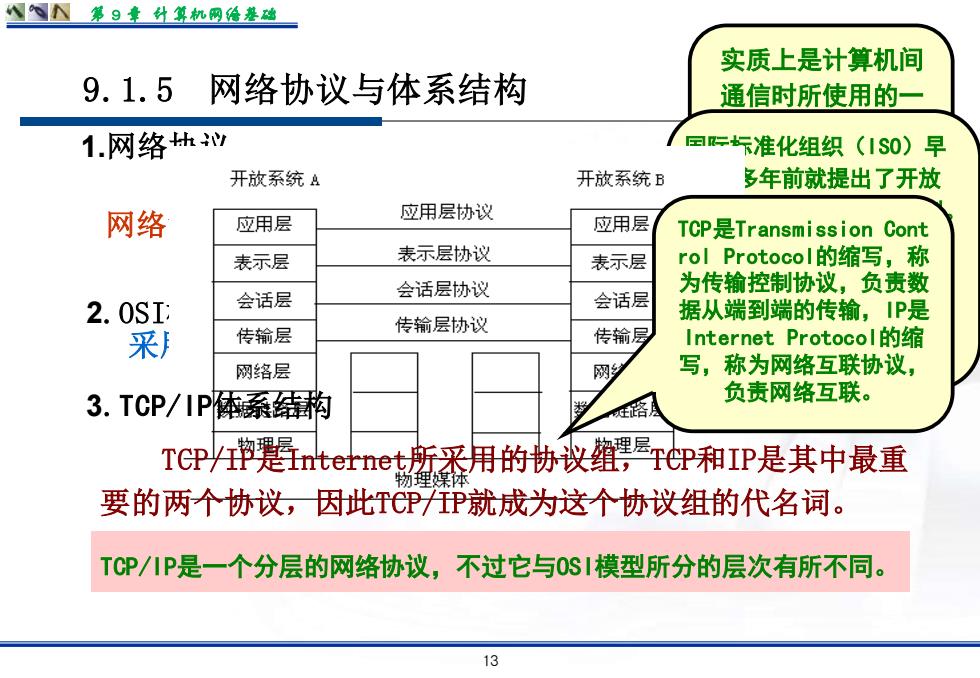

N国八第9章针尊机网给是磁 实质上是计算机间 9.1.5网络协议与体系结构 通信时所使用的一 1.网络h议 园=准化组织(1$0)早 开放系统A 开放系统B 多年前就提出了开放 网络 应用层 应用层协议 应用层 TCPTransmission Cont 表示层 表示层协议 表示层 rol Protocolp的缩写，称 会话层 会话层协议 为传输控制协议，负责数 2.0S 会话层 传输层 传输层协议 据从端到端的传输，IP是 采 传输层 Internet Protocol的缩 网络层 网 写，称为网络互联协议， 3.TCP/IP体系结胸 负责网络互联。 路 TCP/1中爱nterne方柔用的协议维，Tr和IP是其中最重 要的两个协议，因此TPP就成为这个协议组的代名词。 TCP/小P是一个分层的网络协议，不过它与0S1模型所分的层次有所不同。 13
13 第 9 章 计算机网络基础 9.1.5 网络协议与体系结构 1.网络协议 为进行网络中数据通信而建立的规则、标准或约定，称为 网络协议。 由于计算机网络协议十分复杂，故将其划分成层次结构。 实质上是计算机间 通信时所使用的一 种语言，它是计算 机网络不可缺少的 组成部分。 TCP/IP是一个分层的网络协议，不过它与OSI模型所分的层次有所不同。 2.OSI模型 采用的是一个包含7层的层次结构。 国际标准化组织（ISO）早 在20多年前就提出了开放 系统互联（OSI）参考模型。 这里的“开放”是指：凡 遵守OSI标准的系统都可以 互联，彼此都能开放式的 进行通信。 3.TCP/IP体系结构 TCP/IP是Internet所采用的协议组，TCP和IP是其中最重 要的两个协议，因此TCP/IP就成为这个协议组的代名词。 TCP是Transmission Cont rol Protocol的缩写，称 为传输控制协议，负责数 据从端到端的传输，IP是 Internet Protocol的缩 写，称为网络互联协议， 负责网络互联

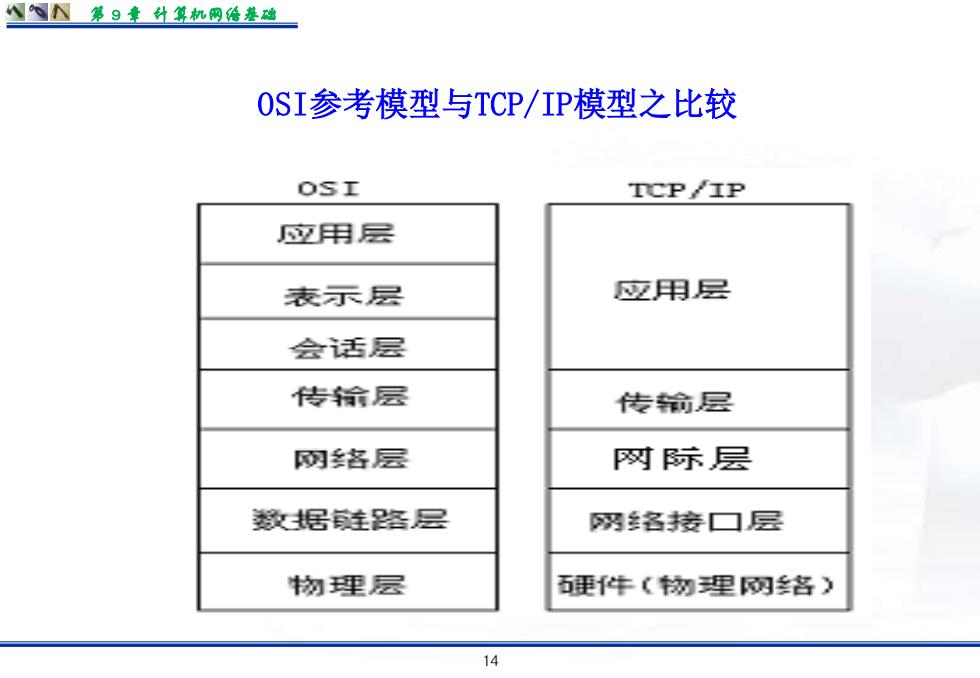

四四第9章针算机网倦垫磁 0SI参考模型与TCP/IP模型之比较 OSI TCP/IP 应用层 表示层 应用层 会话层 传偷层 传输层 网格层 网际层 数据连路层 网名接口层 物理层 硬件〔物理网格) 14
14 第 9 章 计算机网络基础 OSI参考模型与TCP/IP模型之比较

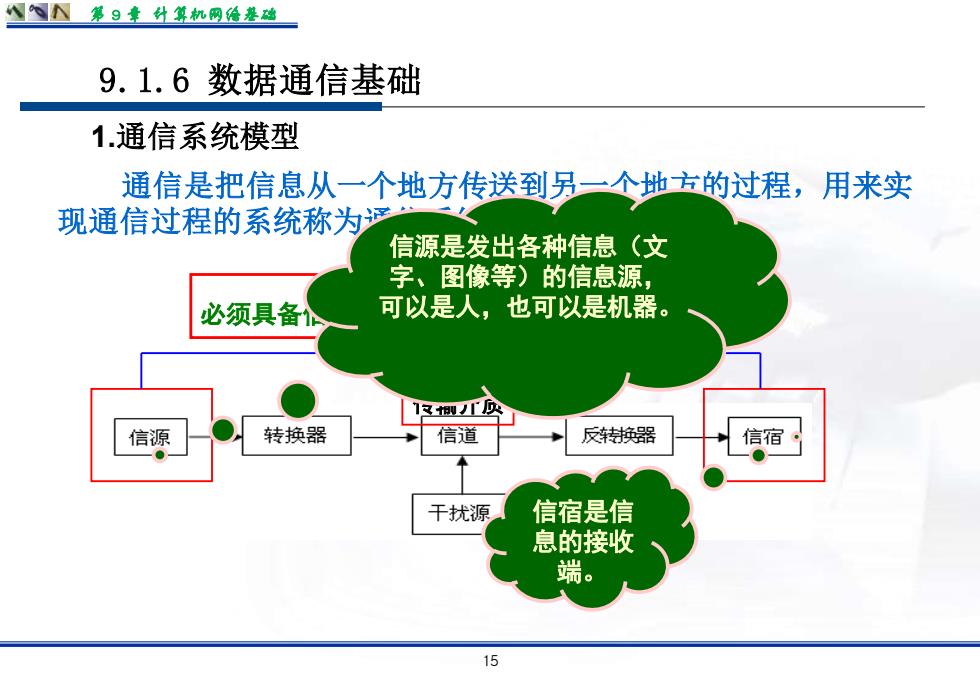

四四第9章算机网是 9.1.6数据通信基础 1.通信系统模型 通信是把信息从一个地方传送到另一个地古的过程，用来实 现通信过程的系统称为严 信源是发出各种信息（文 字、图像等)的信息源， 必须具备 可以是人，也可以是机器。 信源 转换器 信道 反转换器 信宿。 干扰源 信宿是信 息的接收 端。 15
15 第 9 章 计算机网络基础 9.1.6 数据通信基础 1.通信系统模型 通信是把信息从一个地方传送到另一个地方的过程，用来实 现通信过程的系统称为通信系统。 传输介质 必须具备信源、传输介质、信宿三个基本要素 信源是发出各种信息（文 字、图像等）的信息源， 可以是人，也可以是机器。 信宿是信 息的接收 端
