2.3CPLD的结构原理 以MAX30O0A结构为例，首先是整体介绍，然后讲授其五个主要部分：逻 辑阵列块(LAB以、宏单元、扩展乘积顶（共享和并联）、可编程连线阵列和IO 控制块。 2.4FPGA的结构原理 首先介绍FPGA的主要生产厂家，然后引入查找表(LUD结构让学生建立查 找表的概念 介绍LE的结构，基本与CPLD类似，只是前面的与或阵列变成了LUT。多 个LE又组成了LAB 介绍M9K,详细介绍RAM的发展，异步RAM,同步RAM,动态RAM, 静态RAM,可画时序图及结构图，引入同步时钟的概念。 嵌入式乘法器：介绍必要性，内部结构不作要求 时钟：强调时钟的重要性，专用时钟引脚、PLL、全局时钟，解释全局时钟 的目的，不只是延时小，更重要的是保证时钟沿到各个寄存器的一致性。 可编程IO:主要介绍常用的电平，LVTTL、LVCMOS、LVDS重点介绍，基 于电流源的驱动、速度快 2.5硬件测试：主要介绍JTAG技术，以及在实际应用中TAG如何使用，4 根信号含义 2.6大规模PLD产品概述（本部分几句带过，自学） 2.7 CPLD/FPGA的编程与配置 对教材的三种分类作了修正，将EEPROM和lash分开，共4种 介绍CPLD和FPGA的配置电路，FPGA脱机运算外部需要加配置芯片或单 片机等 注意TAG可以级联 强调CPLD的编程与FPGA的配置之间概念的区别，7种配置方式 2.73FPGA专用配置器件（简略介绍） Altera的可重复编程配置器件：EPC系列，EPCS系列2.7.4使用单片机配置 FPGA(自学) 2.7.5使用CPLD配置FPGA(自学) 3
13 2.3 CPLD 的结构原理 以 MAX3000A 结构为例，首先是整体介绍，然后讲授其五个主要部分：逻 辑阵列块（LAB)、宏单元、扩展乘积顶（共享和并联）、可编程连线阵列和 IO 控制块。 2.4 FPGA 的结构原理 首先介绍 FPGA 的主要生产厂家，然后引入查找表（LUT)结构让学生建立查 找表的概念 介绍 LE 的结构，基本与 CPLD 类似，只是前面的与或阵列变成了 LUT。多 个 LE 又组成了 LAB 介绍 M9K，详细介绍 RAM 的发展，异步 RAM，同步 RAM，动态 RAM， 静态 RAM，可画时序图及结构图，引入同步时钟的概念。 嵌入式乘法器：介绍必要性，内部结构不作要求 时钟：强调时钟的重要性，专用时钟引脚、PLL、全局时钟，解释全局时钟 的目的，不只是延时小，更重要的是保证时钟沿到各个寄存器的一致性。 可编程 IO：主要介绍常用的电平，LVTTL、LVCMOS、LVDS 重点介绍，基 于电流源的驱动、速度快 2.5 硬件测试：主要介绍 JTAG 技术，以及在实际应用中 JTAG 如何使用，4 根信号含义 2.6 大规模 PLD 产品概述（本部分几句带过，自学） 2.7 CPLD/FPGA 的编程与配置 对教材的三种分类作了修正，将 EEPROM 和 flash 分开，共 4 种 介绍 CPLD 和 FPGA 的配置电路，FPGA 脱机运算外部需要加配置芯片或单 片机等 注意 JTAG 可以级联 强调 CPLD 的编程与 FPGA 的配置之间概念的区别，7 种配置方式 2.7.3 FPGA 专用配置器件（简略介绍） Altera 的可重复编程配置器件：EPC 系列，EPCS 系列 2.7.4 使用单片机配置 FPGA (自学） 2.7.5 使用 CPLD 配置 FPGA (自学）
第3章组合电路的Verilog设计 教学目的：在第2章的学习基础上，从典型的组合逻辑电路出发，正式引入 Verilog设计方法学，学会常用的assign语句和always语句用法。 教学基本要求：掌握Verilog的程序典型框架，学会模块化设计准则。 教学内容：组合电路的Verilog描述、半加器电路的Verilog描述、多路选择 器的Verilog描述、Verilog加法器设计、组合逻辑乘法器设计、RTL的概念。 教学提示：注意引导学生逐步建立硬件电路思维，学习Verilog语法的同时 与C语言进行对比，找出二者的本质区别。 教学重点和难点：子模块实例化与C语言子程序的联系和区别、rg型变量 和wire型变量区别 学法指导：积极互动，随时与C语言对比，尽快建立硬件思维。 作业：设计三种基础逻辑门电路的Verilog程序。 小结：从本章开始，学习的重点转向Verilog设计，由于学生的编程功底较 弱，需要在讲解时注意控制进度，尽可能使绝大多数同学消化吸引关键知识点， 并掌握常见组合逻辑电路的设计方式。 详细大纲 引言：介绍Verilog的整体特点，学习方法，要求学生用硬件电路的角度理 解Verilog。 3.1组合电路的Verilog描述 以简单的二选一数据选择器设计为例，分析其结构框图及逻辑表达式，然后 给出Verilog代码，介绍Verilog的模块、端口、assign语句。 在例3-1的基础上，总结Verilog模块设计的基本框架，与C语言作类比， 方便学生理解。并继续例3-2的学习，引入always过程(Begin end块)、reg型 变量、Case的概念。强调reg型并非一定是寄存器。并初步讲授reg型与wire 型各自的主要应用范围。 介绍逻辑状态01XZ,Verilog数据位宽的表达、以及位拼接运算符。 自例3-2之后的例子不再一一细讲，以学生自学主主，课堂上以基础语法为 主，包括：按位逻辑操作、等式表达、注释、条件判断、阻塞与非阻塞、数据位 宽、模块实例化

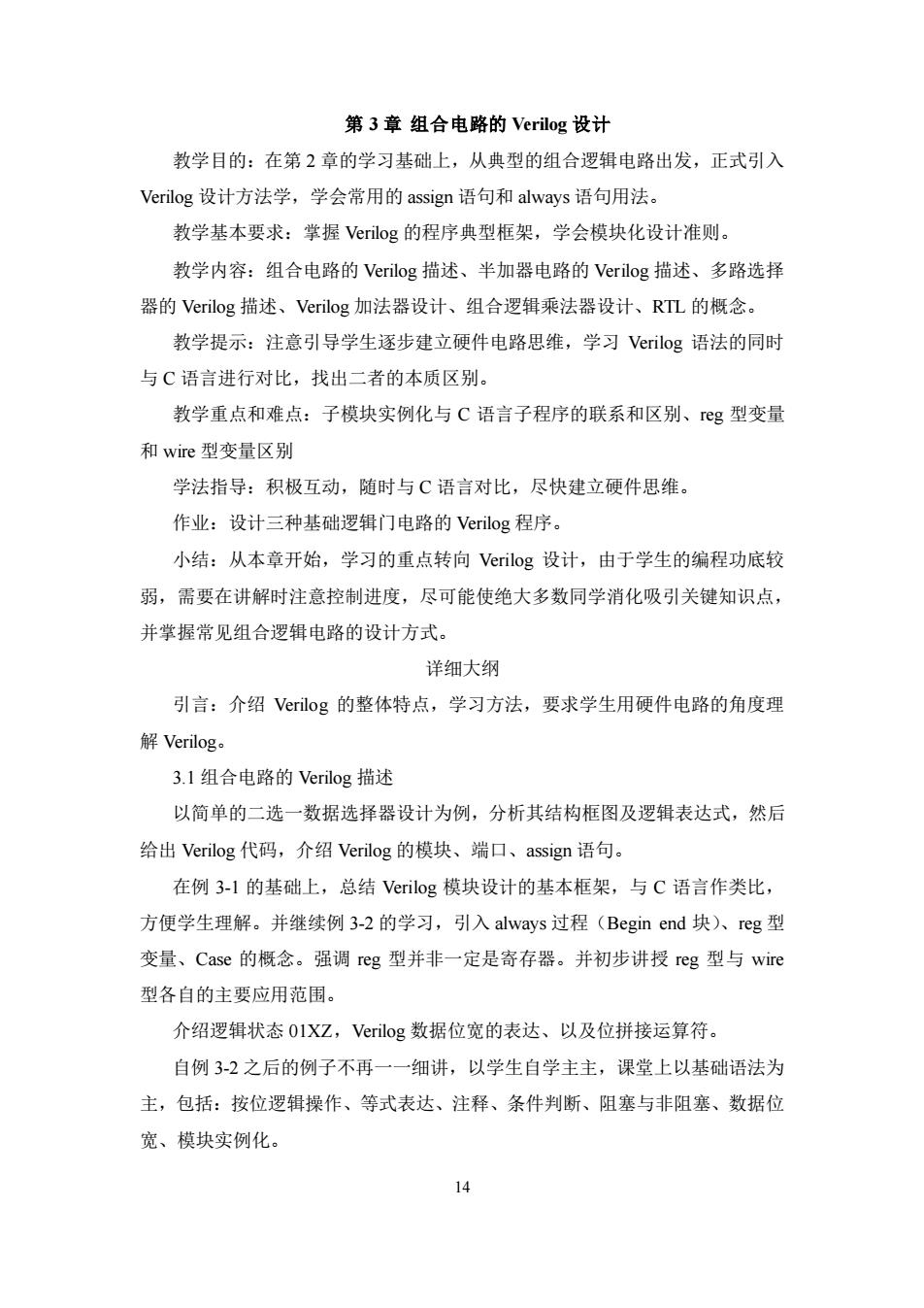

14 第 3 章 组合电路的 Verilog 设计 教学目的：在第 2 章的学习基础上，从典型的组合逻辑电路出发，正式引入 Verilog 设计方法学，学会常用的 assign 语句和 always 语句用法。 教学基本要求：掌握 Verilog 的程序典型框架，学会模块化设计准则。 教学内容：组合电路的 Verilog 描述、半加器电路的 Verilog 描述、多路选择 器的 Verilog 描述、Verilog 加法器设计、组合逻辑乘法器设计、RTL 的概念。 教学提示：注意引导学生逐步建立硬件电路思维，学习 Verilog 语法的同时 与 C 语言进行对比，找出二者的本质区别。 教学重点和难点：子模块实例化与 C 语言子程序的联系和区别、reg 型变量 和 wire 型变量区别 学法指导：积极互动，随时与 C 语言对比，尽快建立硬件思维。 作业：设计三种基础逻辑门电路的 Verilog 程序。 小结：从本章开始，学习的重点转向 Verilog 设计，由于学生的编程功底较 弱，需要在讲解时注意控制进度，尽可能使绝大多数同学消化吸引关键知识点， 并掌握常见组合逻辑电路的设计方式。 详细大纲 引言：介绍 Verilog 的整体特点，学习方法，要求学生用硬件电路的角度理 解 Verilog。 3.1 组合电路的 Verilog 描述 以简单的二选一数据选择器设计为例，分析其结构框图及逻辑表达式，然后 给出 Verilog 代码，介绍 Verilog 的模块、端口、assign 语句。 在例 3-1 的基础上，总结 Verilog 模块设计的基本框架，与 C 语言作类比， 方便学生理解。并继续例 3-2 的学习，引入 always 过程（Begin end 块）、reg 型 变量、Case 的概念。强调 reg 型并非一定是寄存器。并初步讲授 reg 型与 wire 型各自的主要应用范围。 介绍逻辑状态 01XZ，Verilog 数据位宽的表达、以及位拼接运算符。 自例 3-2 之后的例子不再一一细讲，以学生自学主主，课堂上以基础语法为 主，包括：按位逻辑操作、等式表达、注释、条件判断、阻塞与非阻塞、数据位 宽、模块实例化
第5章时序电路的Verilog设计 教学目的：在第3章的学习基础上，逐步从组合逻辑电路推广至时序电路设 计。 教学基本要求：掌握基础触发器、锁存器的描述方式，学会计数器设计手段。 教学内容：基本时序元件的Verilog表述、二进制计数器及其Verilog表述、 移位寄存器的Verilog表述与设计、可预置型计数器设计。 教学提示：时序电路和组合电路的Verilog描述从形式上看比较相似，需要 学生从敏感信号量形式和条件分支是否完整的角度判断，应逐步做到看到的是代 码，心中想的是电路图。 教学重点和难点：同步复位与异步复位的区别、锁存器与触发器的描述差异 学法指导：先介绍应用实例，再详解具体语法，要求掌握每一种语法背后的 硬件电路含义。 作业：设计简单的计数器Verilog程序。 小结：时序电路的描述比组合电路更为灵活，需要学生多加练习，并逐步具 备自行编写代码的能力。 详细大纲 5.1时序电路设计 从基本的D触发器引入，介绍边沿触发理念，然后以锁存器为例，对比二者 的差异，要求学生尽量避免锁存器的使用。为D触发器引入异步复位和使能端， 强调异步复位的重要性，针对时序电路，分支描述可以不完整。 介绍同步复位与异步复位区别，分析同步复位代码的实现，并深入理解异步 复位形式上虽然是边沿触发，但实质上是电平触发的概念。 异步复位锁存器不再介绍，同学自学 关于异步时序电路，首先介绍同步时序电路，并对比二者，强调同步时序电 路的优点。尽量在实际设计中保证同步设计。 5.2完整的模10计数器设计 完整分析一个功能齐全的代码，其中新概念是关系比较运算，与C语言一样。 注意：=可以同时表示非阻塞赋值或者是小于等于，具体是哪一种含义则要看 它的所处位置

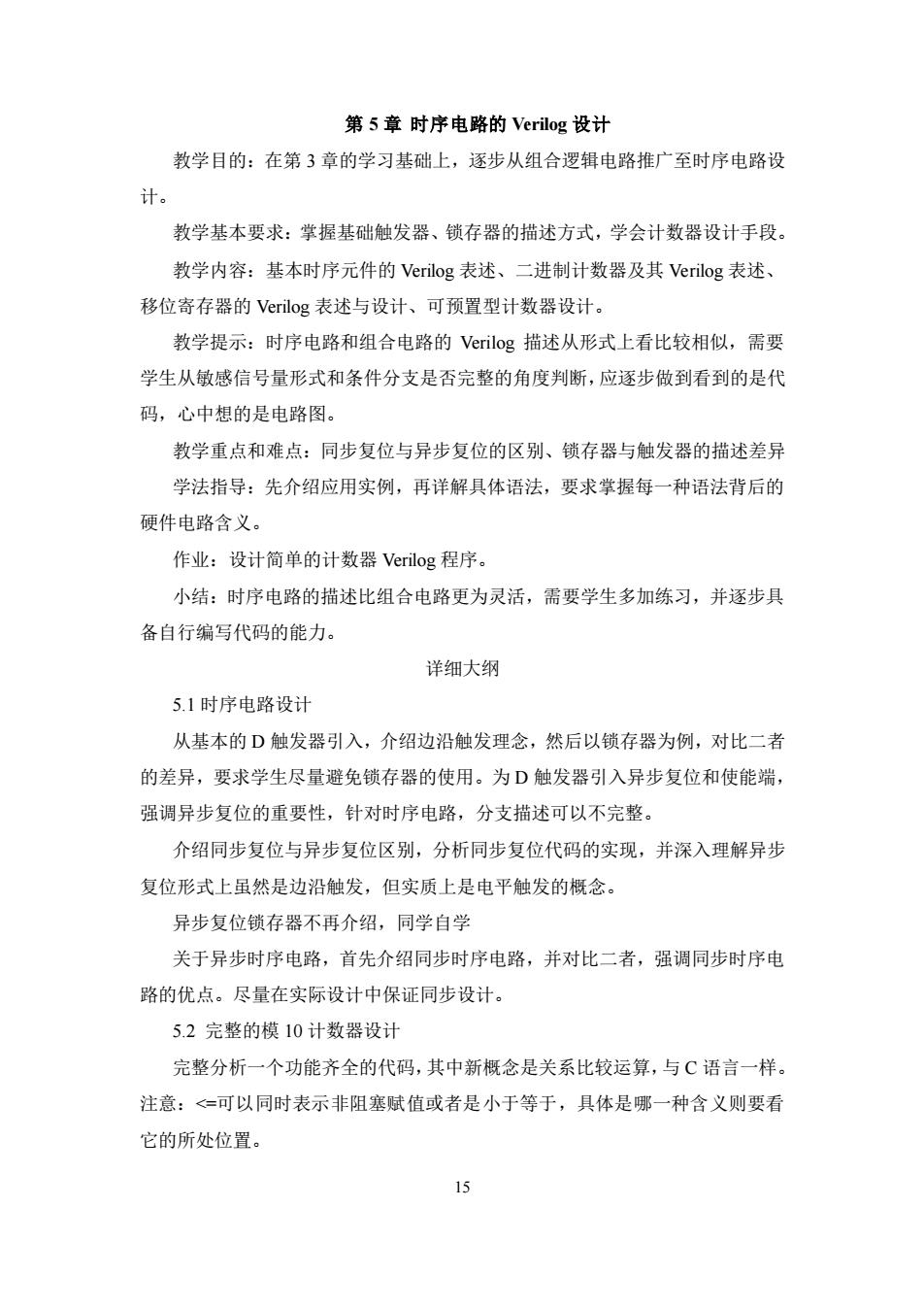

15 第 5 章 时序电路的 Verilog 设计 教学目的：在第 3 章的学习基础上，逐步从组合逻辑电路推广至时序电路设 计。 教学基本要求：掌握基础触发器、锁存器的描述方式，学会计数器设计手段。 教学内容：基本时序元件的 Verilog 表述、二进制计数器及其 Verilog 表述、 移位寄存器的 Verilog 表述与设计、可预置型计数器设计。 教学提示：时序电路和组合电路的 Verilog 描述从形式上看比较相似，需要 学生从敏感信号量形式和条件分支是否完整的角度判断，应逐步做到看到的是代 码，心中想的是电路图。 教学重点和难点：同步复位与异步复位的区别、锁存器与触发器的描述差异 学法指导：先介绍应用实例，再详解具体语法，要求掌握每一种语法背后的 硬件电路含义。 作业：设计简单的计数器 Verilog 程序。 小结：时序电路的描述比组合电路更为灵活，需要学生多加练习，并逐步具 备自行编写代码的能力。 详细大纲 5.1 时序电路设计 从基本的 D 触发器引入，介绍边沿触发理念，然后以锁存器为例，对比二者 的差异，要求学生尽量避免锁存器的使用。为 D 触发器引入异步复位和使能端， 强调异步复位的重要性，针对时序电路，分支描述可以不完整。 介绍同步复位与异步复位区别，分析同步复位代码的实现，并深入理解异步 复位形式上虽然是边沿触发，但实质上是电平触发的概念。 异步复位锁存器不再介绍，同学自学 关于异步时序电路，首先介绍同步时序电路，并对比二者，强调同步时序电 路的优点。尽量在实际设计中保证同步设计。 5.2 完整的模 10 计数器设计 完整分析一个功能齐全的代码，其中新概念是关系比较运算，与 C 语言一样。 注意：<=可以同时表示非阻塞赋值或者是小于等于，具体是哪一种含义则要看 它的所处位置
第8章Verilog设计深入 教学目的：在掌握Verilog基础语法的基础上，深入学习阻塞与非阻塞赋值 的本质区别，使学生真正建立硬件思维：理解Verilog中的高阻态描述，并学会 利用高阻态实现三态及双向数据总线。 教学基本要求：在掌握Verilog基础语法的基础上，进一步提高对部分关键 语法特质的理解，尤其是2种赋值方式的区别和双向数据总线的实现、过程中的 两类赋值语句。 教学内容：过程中的两类赋值语句、过程语句应用总结、不完整条件语句与 时序电路的关系、雀语句归纳、三态与双向端口设计。 教学提示：非阻塞赋值在实际运行中仍然是串行执行的，但由于它的表达式 计算与操作数更新分开进行，导致了最终运算结果等价于并行执行，这是其与阻 塞赋值的本质差异。 学法指导：借用信号与系统中的冲激函数概念，可以有效的帮助学生理解非 阻塞赋值的实质。 作业：如何利用阻塞赋值达到非阻塞赋值的效果？ 小结：这一章内容并不多，但对切实提高学生的编程能力十分关键，尤其是 阻塞与非阻塞赋值，这是Verilog语言中的著名难点，也是其特有的语法现象， 甚至许多具有多年经验的FPGA工程师也未能完全理清该问题。，初学者更是对并 发执行的特性难以接受。事实上，借用冲激函数概念，可以更好地帮助学生理解 非阻塞赋值的实质 详细大纲 8.1两种赋值语句 Verilog的著名难点：阻塞与非阻塞赋值，阻塞赋值英文是un--blocking assignment,它可以出现在两种场合，一种是Assign语句，一种是always块内部， 其中assign语句只能使用非阻塞语句，这是语法决定的。但always块内，则是 即可以是阻塞赋值，也可以是非阻塞赋值。 阻塞赋值的执行分成三步：首先是计算右边表达式的值，然后是赋值给左边 操作数，最后完成赋值，只要赋值语句中没有延时语句，这三个步骤不能分开 一旦开始赋值就要完成操作，目标变量的值即刻更新。阻塞赋值的这种执行过程， 6

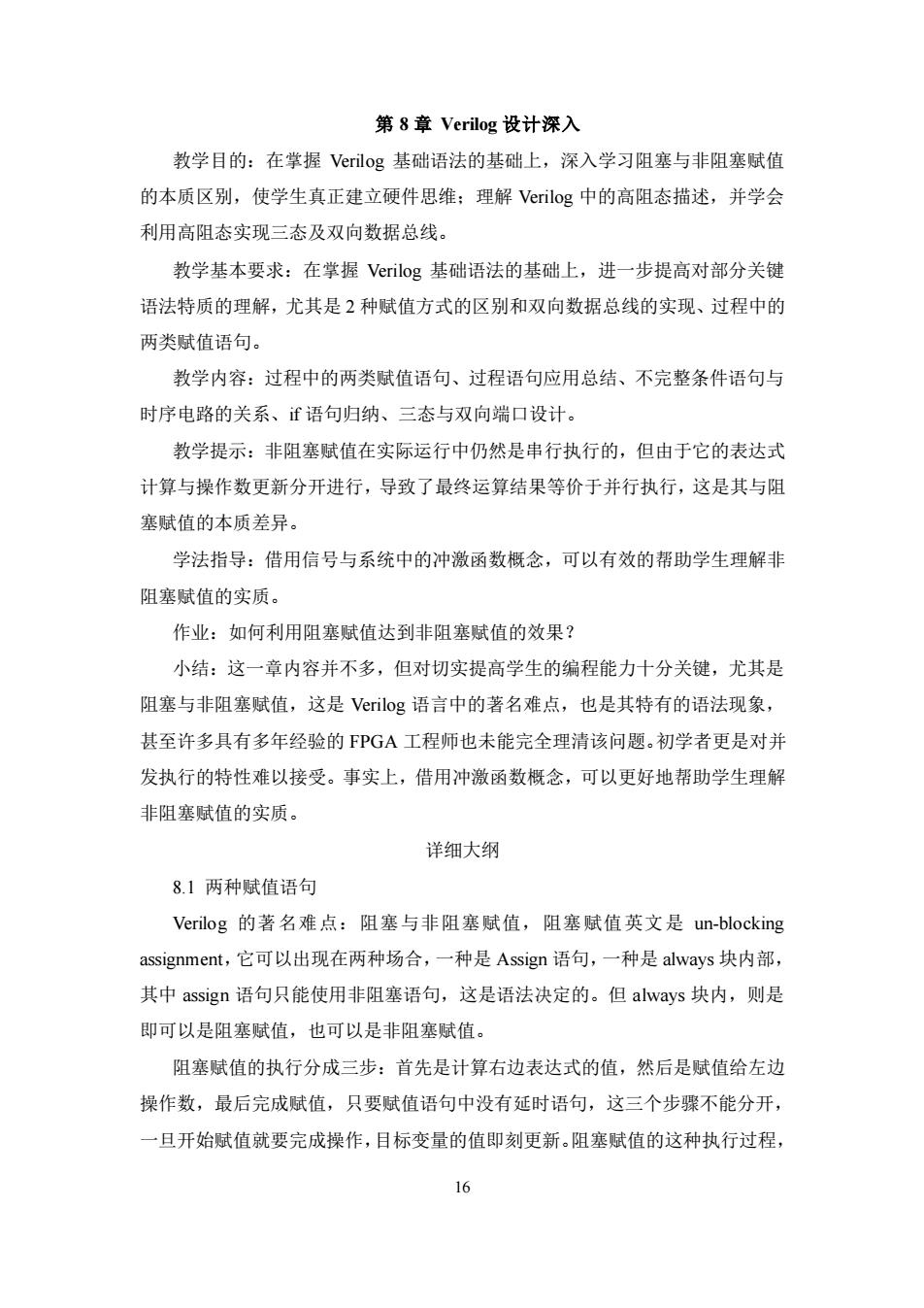

16 第 8 章 Verilog 设计深入 教学目的：在掌握 Verilog 基础语法的基础上，深入学习阻塞与非阻塞赋值 的本质区别，使学生真正建立硬件思维；理解 Verilog 中的高阻态描述，并学会 利用高阻态实现三态及双向数据总线。 教学基本要求：在掌握 Verilog 基础语法的基础上，进一步提高对部分关键 语法特质的理解，尤其是 2 种赋值方式的区别和双向数据总线的实现、过程中的 两类赋值语句。 教学内容：过程中的两类赋值语句、过程语句应用总结、不完整条件语句与 时序电路的关系、if 语句归纳、三态与双向端口设计。 教学提示：非阻塞赋值在实际运行中仍然是串行执行的，但由于它的表达式 计算与操作数更新分开进行，导致了最终运算结果等价于并行执行，这是其与阻 塞赋值的本质差异。 学法指导：借用信号与系统中的冲激函数概念，可以有效的帮助学生理解非 阻塞赋值的实质。 作业：如何利用阻塞赋值达到非阻塞赋值的效果？ 小结：这一章内容并不多，但对切实提高学生的编程能力十分关键，尤其是 阻塞与非阻塞赋值，这是 Verilog 语言中的著名难点，也是其特有的语法现象， 甚至许多具有多年经验的 FPGA 工程师也未能完全理清该问题。初学者更是对并 发执行的特性难以接受。事实上，借用冲激函数概念，可以更好地帮助学生理解 非阻塞赋值的实质。 详细大纲 8.1 两种赋值语句 Verilog 的著名难点：阻塞与非阻塞赋值，阻塞赋值英文是 un-blocking assignment，它可以出现在两种场合，一种是 Assign 语句，一种是 always 块内部， 其中 assign 语句只能使用非阻塞语句，这是语法决定的。但 always 块内，则是 即可以是阻塞赋值，也可以是非阻塞赋值。 阻塞赋值的执行分成三步：首先是计算右边表达式的值，然后是赋值给左边 操作数，最后完成赋值，只要赋值语句中没有延时语句，这三个步骤不能分开， 一旦开始赋值就要完成操作，目标变量的值即刻更新。阻塞赋值的这种执行过程
主要是继承了软件编程语言的顺序执行语句。 而非阻塞赋值是Verilog特有的一种赋值方式，它是为了适应硬件电路的运 行特点而产生的。它的执行也可以分成三个步骤：运算、赋值、赋值完成。但是 它在运算完成后，就不再继续执行，而是执行另外的同类型非阻塞赋值语句的运 算操作，在所有非阻塞赋值语句的运算操作都完成后，然后再统一进行赋值操作 (即所谓并行执行理念)。最后全部赋值完成。 以教材上例5-1和例5-2为例，分析二者的区别： 首先假定A,B初值都是零，然后在同一时刻变成1，对例5一1，顺序执行 阻塞赋值，因此M1M2Q都是1，对例5-2，它采用的是非阻塞赋值，在A、B 没有变化前，按照代码书写内容，M1、M2、Q都为零，而在变化的时刻，这三 条语句会同时开始计算表达式的值，可以看到，对M1的赋值，计算结果为1、 M2的，注意它开始计算时M1还没有更新，因此这时M1仍为原值零，M2赋值 为零，同样，Q赋值M1和M2的或，但此时M1和M2都没有更新，因此最终 Q也为零。 如果是在时序电路中，阻塞赋值与非阻塞赋值的差异更大，它会直接导致综 合后电路的明显差异。 以下分析时序电路中采用两种赋值的对比： 首先分析非阻塞赋值，它定义了三个寄存型变量，ab,q,按照非阻塞赋值的 执行过程来分析，在一个时钟沿到来时，过程被激活运行，三条语句同时计算表 达式的值，然后一同更新。首先在上升沿时刻，D的值被寄存，这对应硬件电 路上的什么结构？1个D寄存器，然后呢，下一条语句是b<=a,注意这时候a 的值还没有更新，因此，相当于把a的老值寄存给b,这又对应一个寄存器，同 样地，Q<b也对应一个寄存器。 因此，我们从整体的角度看，这样的非阻塞赋值代码最终综合后是三个寄存 器级联。 而如果是阻塞赋值，a=D,一个寄存器，接下来b=a,这时候a已经更新 成D的值了，因此相当于b=D,同样地Q=D,因此这种写法最终导致a,b,Q三个 变量的值始终都是一样的，它们都是D变量的寄存器输出，综合后只有一个寄 存器。 17

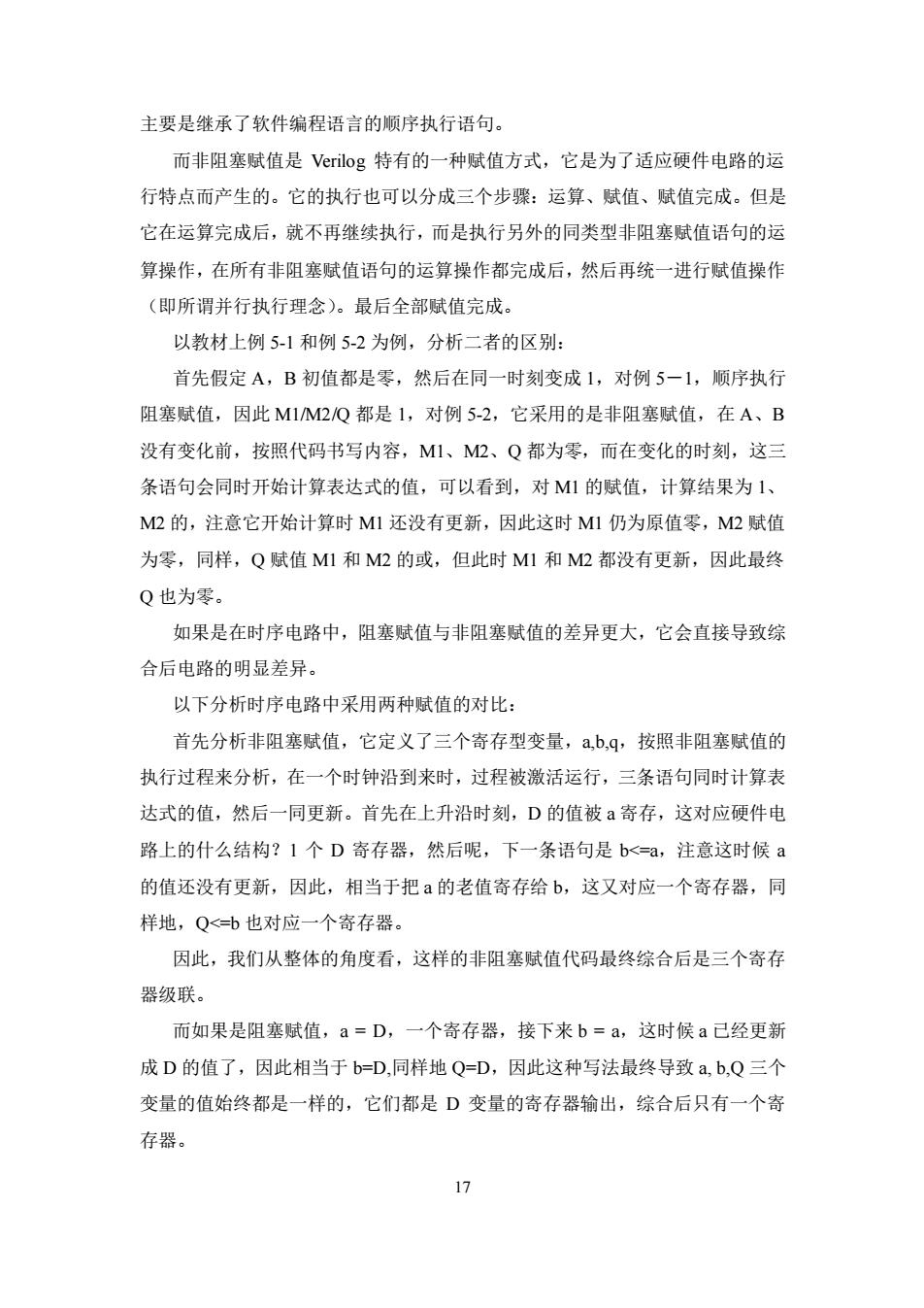

17 主要是继承了软件编程语言的顺序执行语句。 而非阻塞赋值是 Verilog 特有的一种赋值方式，它是为了适应硬件电路的运 行特点而产生的。它的执行也可以分成三个步骤：运算、赋值、赋值完成。但是 它在运算完成后，就不再继续执行，而是执行另外的同类型非阻塞赋值语句的运 算操作，在所有非阻塞赋值语句的运算操作都完成后，然后再统一进行赋值操作 （即所谓并行执行理念）。最后全部赋值完成。 以教材上例 5-1 和例 5-2 为例，分析二者的区别： 首先假定 A，B 初值都是零，然后在同一时刻变成 1，对例 5－1，顺序执行 阻塞赋值，因此 M1/M2/Q 都是 1，对例 5-2，它采用的是非阻塞赋值，在 A、B 没有变化前，按照代码书写内容，M1、M2、Q 都为零，而在变化的时刻，这三 条语句会同时开始计算表达式的值，可以看到，对 M1 的赋值，计算结果为 1、 M2 的，注意它开始计算时 M1 还没有更新，因此这时 M1 仍为原值零，M2 赋值 为零，同样，Q 赋值 M1 和 M2 的或，但此时 M1 和 M2 都没有更新，因此最终 Q 也为零。 如果是在时序电路中，阻塞赋值与非阻塞赋值的差异更大，它会直接导致综 合后电路的明显差异。 以下分析时序电路中采用两种赋值的对比： 首先分析非阻塞赋值，它定义了三个寄存型变量，a,b,q，按照非阻塞赋值的 执行过程来分析，在一个时钟沿到来时，过程被激活运行，三条语句同时计算表 达式的值，然后一同更新。首先在上升沿时刻，D 的值被 a 寄存，这对应硬件电 路上的什么结构？1 个 D 寄存器，然后呢，下一条语句是 b<=a，注意这时候 a 的值还没有更新，因此，相当于把 a 的老值寄存给 b，这又对应一个寄存器，同 样地，Q<=b 也对应一个寄存器。 因此，我们从整体的角度看，这样的非阻塞赋值代码最终综合后是三个寄存 器级联。 而如果是阻塞赋值，a = D，一个寄存器，接下来 b = a，这时候 a 已经更新 成 D 的值了，因此相当于 b=D,同样地 Q=D，因此这种写法最终导致 a, b,Q 三个 变量的值始终都是一样的，它们都是 D 变量的寄存器输出，综合后只有一个寄 存器
