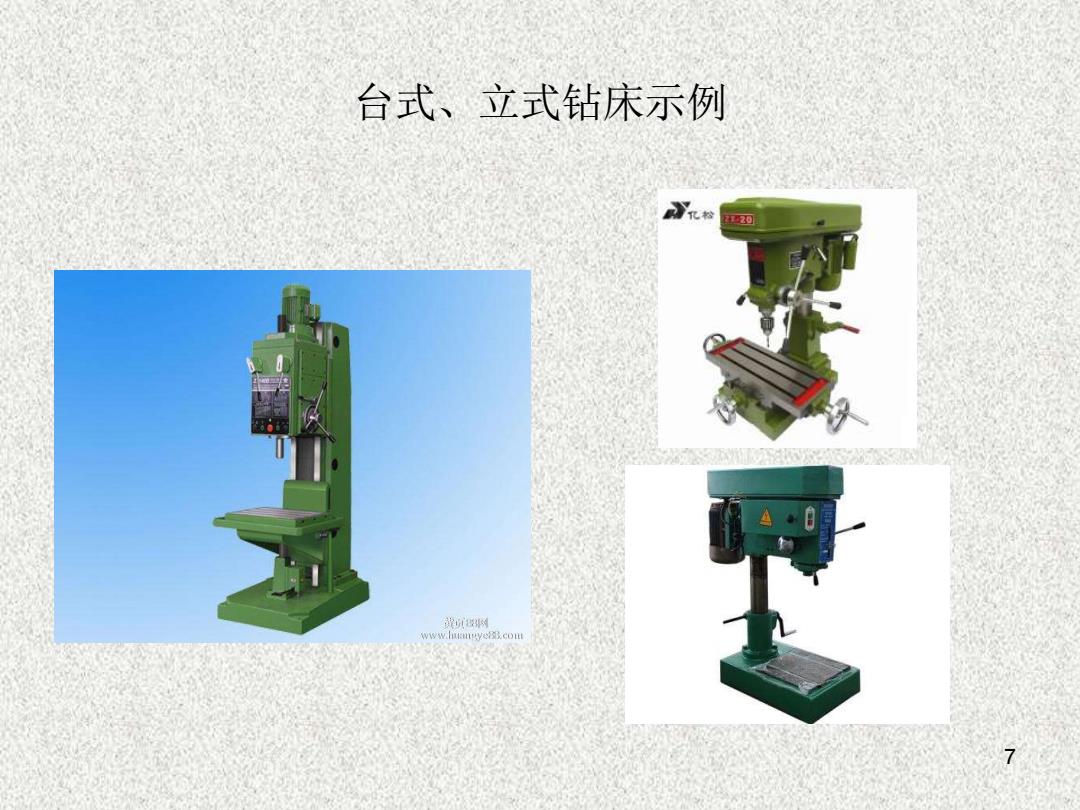

台式、立式钻床示例 礼粉 2西 40 淀授网 www.huagye3Go国 7
7 台式、立式钻床示例

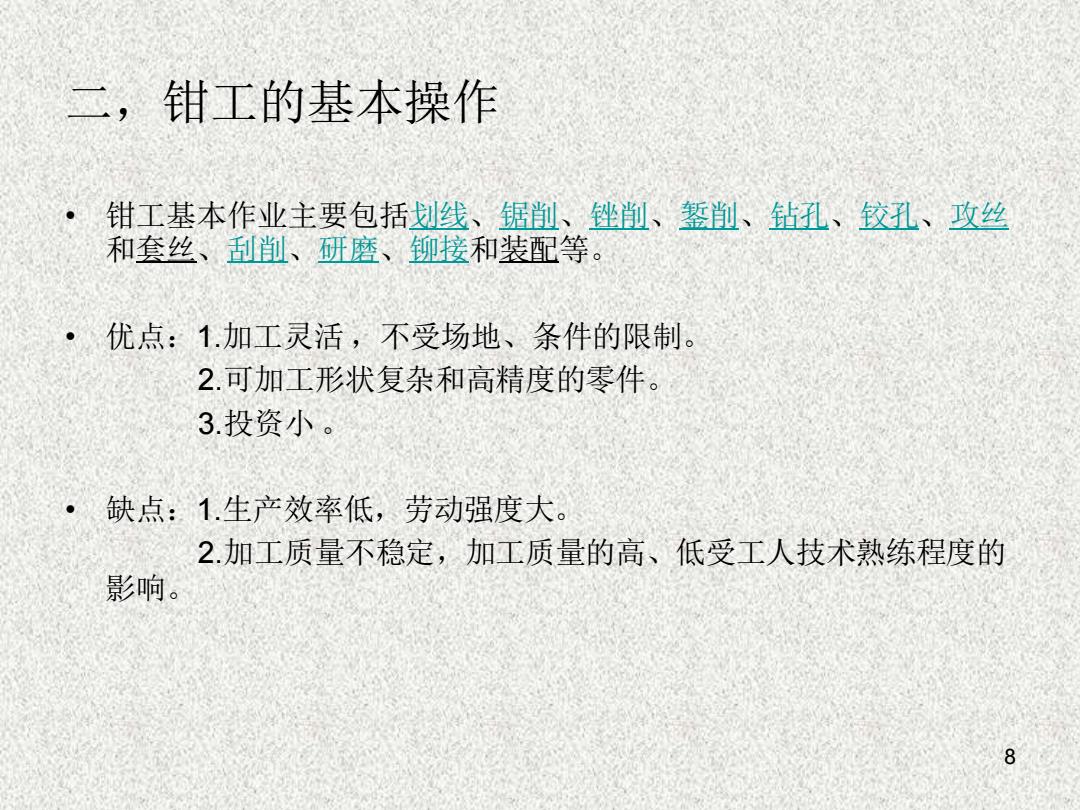

二，钳工的基本操作 ·3 钳工基本作业主要包括划线、锯削、锉削、錾削、钻孔、铰孔、攻丝 和套丝、刮削、研磨、铆接和装配等。 ·优点：1.加工灵活，不受场地、条件的限制。 2可加工形状复杂和高精度的零件。 3.投资小。 ·缺点：1.生产效率低，劳动强度大。 2加工质量不稳定，加工质量的高、低受工人技术熟练程度的 影响。 8
8 二，钳工的基本操作 • 钳工基本作业主要包括划线、锯削、锉削、錾削、钻孔、铰孔、攻丝 和套丝、刮削、研磨、铆接和装配等。 • 优点：1.加工灵活 ，不受场地、条件的限制。 2.可加工形状复杂和高精度的零件。 3.投资小 。 • 缺点：1.生产效率低，劳动强度大。 2.加工质量不稳定，加工质量的高、低受工人技术熟练程度的 影响

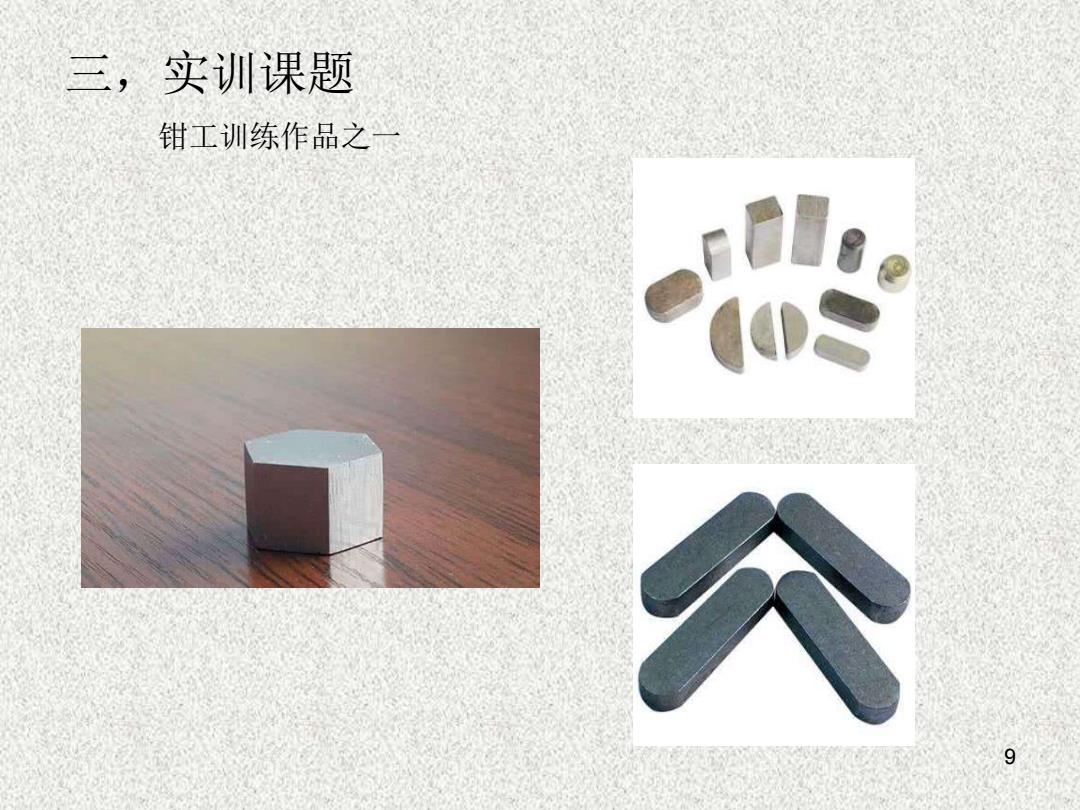

三，实训课题 钳工训练作品之一 9
9 三，实训课题 钳工训练作品之一
钳工训练作品之二 平键 10
10 钳工训练作品之二

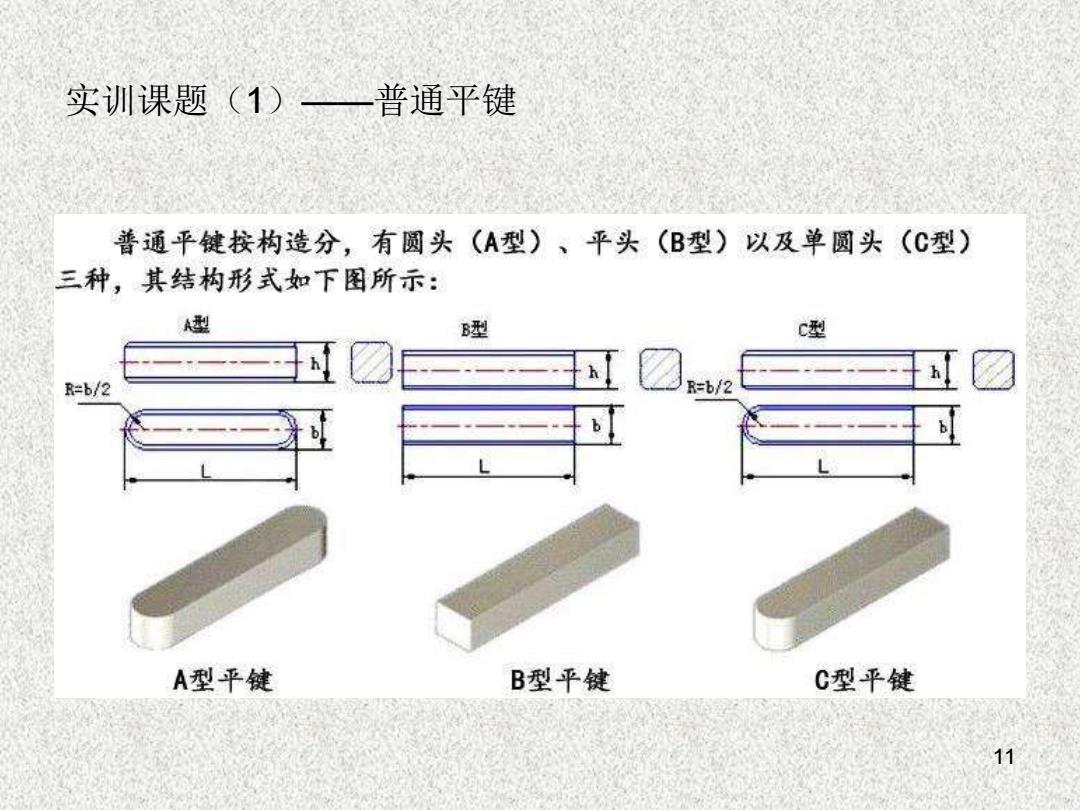

实训课题(1)一普通平键 普通平键按构造分，有圆头(A型)、平头(B型)以及单圆头(C型) 三种，其结构形式如下图所示： A型 B型 C型 R=b/2 R=b/2 A型平键 B型平键 C型平键 11
11 实训课题（1）——普通平键
