消除应力钢丝：钢丝经冷拔后，存在有较大的内应力，一般都需要采用低温回火处理来消除 内应力。消除应力钢丝的比例极限、条件屈服强度和弹性模量均比消除应力前有所提高，塑 性也有所改善。 3、钢绞线 钢绞线是用2、3、7股高强钢丝扭结而成的一种高强预应力筋，其中以7股钢绞线应 用最多。7股钢绞线的公称直径为9.5-15.2mm,通常用于无粘结预应力筋，强度可高达 1860MP阳，2股和3股钢绞线用途不广，仅用于某些先张法构件，以提高与混凝土的粘结 强度 公称直径 E (a) (b) 无粘结预应力束 4、热处理钢筋 用热轧中碳低合金钢经过调质热处理后制成的高强 度钢筋，直径为6-10mm,抗拉强度为1470MPa. 除冷拉低合金钢筋外，其余预应力筋的应力-应变曲 线均无明显屈服点，采用残余应变为02%的条件屈服 点作为抗拉强度设计指标 0.2%
消除应力钢丝：钢丝经冷拔后，存在有较大的内应力，一般都需要采用低温回火处理来消除 内应力。消除应力钢丝的比例极限、条件屈服强度和弹性模量均比消除应力前有所提高，塑 性也有所改善。 3、钢绞线 钢绞线是用 2、3、7 股高强钢丝扭结而成的一种高强预应力筋，其中以 7 股钢绞线应 用最多。7 股钢绞线的公称直径为 9.5-15.2 mm，通常用于无粘结预应力筋，强度可高达 1860MPa。2 股和 3 股钢绞线用途不广，仅用于某些先张法构件，以提高与混凝土的粘结 强度。 无粘结预应力束 4、热处理钢筋 用热轧中碳低合金钢经过调质热处理后制成的高强 度钢筋，直径为 6-10mm，抗拉强度为 1470MPa。 除冷拉低合金钢筋外，其余预应力筋的应力-应变曲 线均无明显屈服点，采用残余应变为 0.2%的条件屈服 点作为抗拉强度设计指标。 a 0.2% 0.2 fu

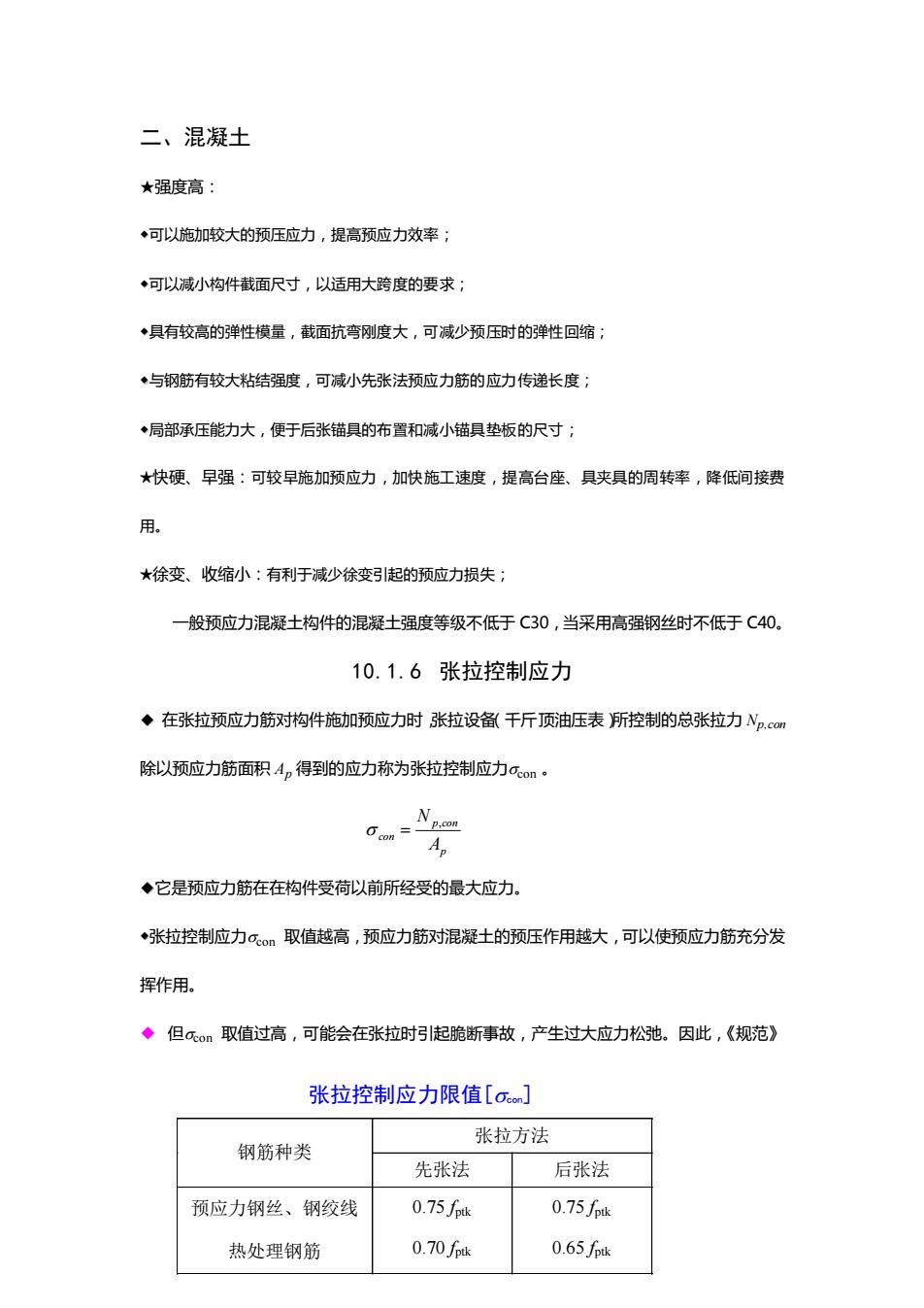

二、混凝土 ★强度高 ◆可以施加较大的预压应力，提高预应力效率； ◆可以减小构件截面尺寸，以适用大跨度的要求 ◆具有较高的弹性模量，截面抗弯刚度大，可减少预压时的弹性回缩： ◆与钢筋有较大粘结强度，可减小先张法预应力筋的应力传递长度： •局部承压能力大，便于后张锚具的布置和减小锚具垫板的尺寸 ★快硬、早强：可较早施加预应力，加快施工速度，提高台座、具夹具的周转率，降低间接费 角 大徐变、收缩小：有利于减少徐变引起的预应力损失： 一般预应力混凝土构件的混凝土强度等级不低于C30,当采用高强钢丝时不低于C40.。 10.1.6张拉控制应力 ◆在张拉预应力筋对构件施加预应力时张拉设备（干斤顶油压表所控制的总张拉力Ncm 除以预应力筋面积4，得到的应力称为张拉控制应力6。 Np.on Ap ◆它是预应力筋在在构件受荷以前所经受的最大应力。 ◆张拉控制应力(m取值越高，预应力筋对混凝土的预压作用越大，可以使预应力筋充分发 挥作用。 ◆但con取值过高，可能会在张拉时引起脆断事故，产生过大应力松弛。因此，《规范》 张拉控制应力限值[o] 张拉方法 钢筋种类 先张法 后张法 预应力钢丝、钢绞线 0.75f 0.75f6 热处理钢筋 0.70f 0.65ft
二、混凝土 ★强度高： ◆可以施加较大的预压应力，提高预应力效率； ◆可以减小构件截面尺寸，以适用大跨度的要求； ◆具有较高的弹性模量，截面抗弯刚度大，可减少预压时的弹性回缩； ◆与钢筋有较大粘结强度，可减小先张法预应力筋的应力传递长度； ◆局部承压能力大，便于后张锚具的布置和减小锚具垫板的尺寸； ★快硬、早强：可较早施加预应力，加快施工速度，提高台座、具夹具的周转率，降低间接费 用。 ★徐变、收缩小：有利于减少徐变引起的预应力损失； 一般预应力混凝土构件的混凝土强度等级不低于 C30，当采用高强钢丝时不低于 C40。 10.1.6 张拉控制应力 ◆ 在张拉预应力筋对构件施加预应力时，张拉设备（千斤顶油压表）所控制的总张拉力 Np,con 除以预应力筋面积 Ap 得到的应力称为张拉控制应力con 。 ◆它是预应力筋在在构件受荷以前所经受的最大应力。 ◆张拉控制应力con 取值越高，预应力筋对混凝土的预压作用越大，可以使预应力筋充分发 挥作用。 ◆ 但con 取值过高，可能会在张拉时引起脆断事故，产生过大应力松弛。因此，《规范》 p p con con A N , = 张拉控制应力限值[con] 张拉方法 钢筋种类 先张法 后张法 预应力钢丝、钢绞线 热处理钢筋 0.75 fptk 0.70 fptk 0.75 fptk 0.65 fptk

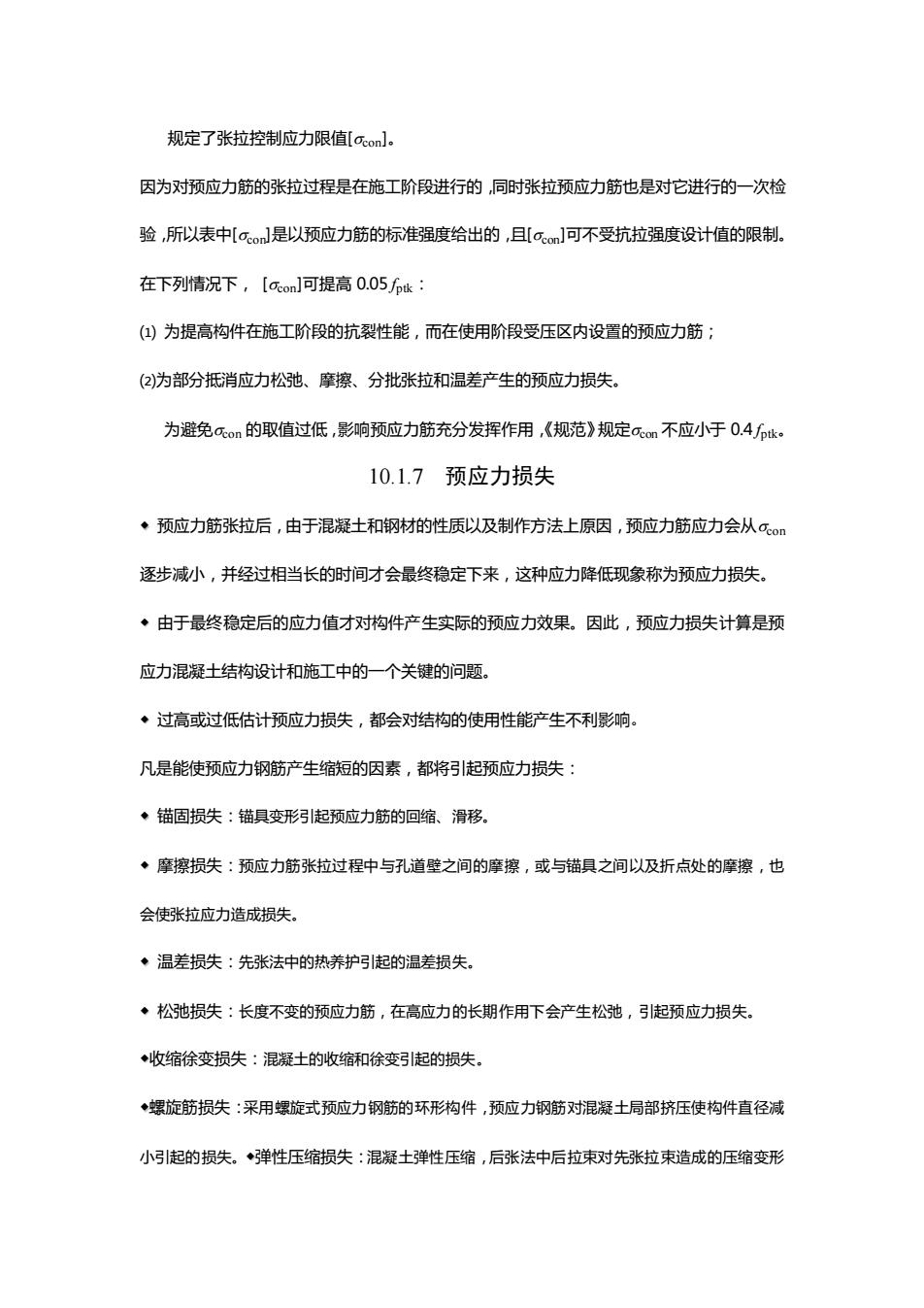

规定了张拉控制应力限值[ol, 因为对预应力筋的张拉过程是在施工阶段进行的，同时张拉预应力筋也是对它进行的一次检 验，所以表中co]是以预应力筋的标准强度给出的，且(Gm]可不受抗拉强度设计值的限制， 在下列情况下，【oJ可提高0.056： ()为提高构件在施工阶段的抗裂性能，而在使用阶段受压区内设置的预应力筋： (2)为部分抵消应力松弛、摩擦、分批张拉和温差产生的预应力损失」 为避免con的取值过低，影响预应力筋充分发挥作用，《规范》规定cm不应小于0.46k 10.1.7预应力损失 ·预应力筋张拉后，由于混凝土和钢材的性质以及制作方法上原因，预应力筋应力会从( 逐步减小，并经过相当长的时间才会最终稳定下来，这种应力降低现象称为预应力损失。 ·由于最终稳定后的应力值才对构件产生实际的预应力效果。因此，预应力损失计算是预 应力混凝士结构设计和施工中的一个关键的问题， ·过高或过低估计预应力损失，都会对结构的使用性能产生不利影响。 凡是能使预应力钢筋产生缩短的因素，都将引起预应力损失： ◆锚固损失：锚具变形引起预应力筋的回缩、滑移， ◆摩擦损失：预应力筋张拉过程中与孔道壁之间的摩擦，或与描具之间以及折点处的摩擦，也 会使张拉应力造成损失 ◆温差损失：先张法中的热养护引起的温差损失。 ·松弛损失：长度不变的预应力筋，在高应力的长期作用下会产生松弛，引起预应力损失。 ◆收缩徐变损失：混凝土的收缩和徐变引起的损失 ◆螺旋筋损失：采用螺旋式预应力钢筋的环形构件，预应力钢筋对混凝土局部挤压使构件直径减 小引起的损失。◆弹性压缩损失：混凝土弹性压缩，后张法中后拉束对先张拉束造成的压缩变形
规定了张拉控制应力限值[con]。 因为对预应力筋的张拉过程是在施工阶段进行的，同时张拉预应力筋也是对它进行的一次检 验，所以表中[con]是以预应力筋的标准强度给出的，且[con]可不受抗拉强度设计值的限制。 在下列情况下， [con]可提高 0.05 fptk： ⑴ 为提高构件在施工阶段的抗裂性能，而在使用阶段受压区内设置的预应力筋； ⑵为部分抵消应力松弛、摩擦、分批张拉和温差产生的预应力损失。 为避免con 的取值过低，影响预应力筋充分发挥作用，《规范》规定con 不应小于 0.4 fptk。 10.1.7 预应力损失 ◆ 预应力筋张拉后，由于混凝土和钢材的性质以及制作方法上原因，预应力筋应力会从con 逐步减小，并经过相当长的时间才会最终稳定下来，这种应力降低现象称为预应力损失。 ◆ 由于最终稳定后的应力值才对构件产生实际的预应力效果。因此，预应力损失计算是预 应力混凝土结构设计和施工中的一个关键的问题。 ◆ 过高或过低估计预应力损失，都会对结构的使用性能产生不利影响。 凡是能使预应力钢筋产生缩短的因素，都将引起预应力损失： ◆ 锚固损失：锚具变形引起预应力筋的回缩、滑移。 ◆ 摩擦损失：预应力筋张拉过程中与孔道壁之间的摩擦，或与锚具之间以及折点处的摩擦，也 会使张拉应力造成损失。 ◆ 温差损失：先张法中的热养护引起的温差损失。 ◆ 松弛损失：长度不变的预应力筋，在高应力的长期作用下会产生松弛，引起预应力损失。 ◆收缩徐变损失：混凝土的收缩和徐变引起的损失。 ◆螺旋筋损失：采用螺旋式预应力钢筋的环形构件，预应力钢筋对混凝土局部挤压使构件直径减 小引起的损失。◆弹性压缩损失：混凝土弹性压缩，后张法中后拉束对先张拉束造成的压缩变形
