IEIEIEE mI皿Oc 入 传递长度l. 后张法：在结硬后的混凝土构件中张拉预应力钢筋的方法
后张法：在结硬后的混凝土构件中张拉预应力钢筋的方法
后张法：在 施工工序： 浇注混凝土、预留孔道，养护一穿入、张拉预应力钢筋，混凝土受预压—描固预应力钢 筋—孔道灌浆。 预压应力靠构件端部的锚具来传递。 锚具下混凝土局部承压问题 无粘结预应力混凝土 ★一定要有非预应力筋
后张法：在结硬后的混凝土构件中张拉预应力钢筋的方法。 施工工序： 浇注混凝土、预留孔道，养护——穿入、张拉预应力钢筋，混凝土受预压——锚固预应力钢 筋——孔道灌浆。 预压应力靠构件端部的锚具来传递。 无粘结预应力混凝土 ★一定要有非预应力筋 pc p 锚具下混凝土局部承压问题
★锚具的可靠性 ★高强钢丝的可靠度 10.1.4锚具和夹具 螺丝端杆·钢筋 对埠接买露 错环 锥形塞 钢垫板 螺帽 螺丝瑞什 内y 混凝土挤压 张拉端锚具 对开垫板 (6) 支承板 固定端锚具 (a) (c)
★锚具的可靠性 ★高强钢丝的可靠度 10.1.4 锚具和夹具 螺丝端杆锚具 锥形锚具

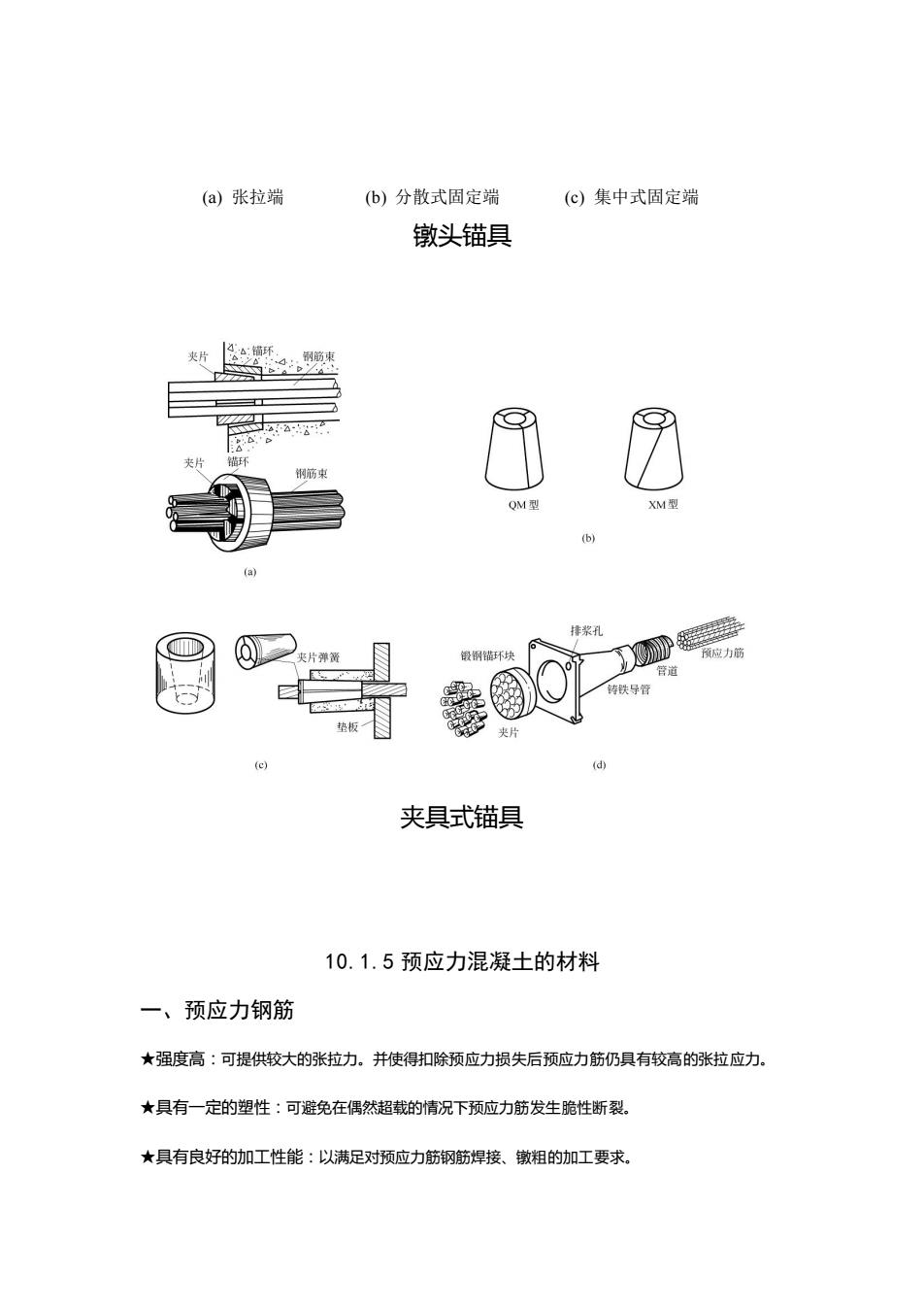

(a)张拉端 (b)分散式固定端 (C)集中式固定端 镦头锚具 夹具式锚具 10.1.5预应力混凝土的材料 一、预应力钢筋 ★强度高：可提供较大的张拉力。并使得扣除预应力损失后预应力筋仍具有较高的张拉应力 ★具有一定的塑性：可避免在偶然超载的情况下预应力筋发生脆性断裂。 ★具有良好的加工性能：以满足对预应力筋钢筋焊接、墩粗的加工要求
(a) 张拉端 (b) 分散式固定端 (c) 集中式固定端 镦头锚具 夹具式锚具 10.1.5 预应力混凝土的材料 一、预应力钢筋 ★强度高：可提供较大的张拉力。并使得扣除预应力损失后预应力筋仍具有较高的张拉应力。 ★具有一定的塑性：可避免在偶然超载的情况下预应力筋发生脆性断裂。 ★具有良好的加工性能：以满足对预应力筋钢筋焊接、镦粗的加工要求
★与混凝土良好的粘结性能：通常采用刻痕或压波"方法来提高预应力筋与混凝土粘结强度。 1、冷拉低合金钢筋 ·通常将IV级热轧钢筋经冷拉后作为预应力筋，抗拉强度可达58OMPa, ·为解决粗直径钢筋的连接问题，钢筋表面轧制成不带纵向肋的精制螺纹，可用套筒直接连接。 ·但近年来随着高强钢丝和钢绞线的大量生产，这种预应力筋的应用已很少。 架 2、中高强钢丝 ,中高强钢丝是采用优质碳素钢盘条，经过几次冷拔后得到。 ,中强钢丝的为800-1200MPa ,高强钢丝的强度为1470-1860MPa,钢丝直径为3-9mm. ,为增加与混凝土粘结强度，钢丝表面可采用刻痕或压波，也可制成螺旋肋。 88 刻痕钢丝 图 螺旋肋钢丝
★与混凝土良好的粘结性能：通常采用‘刻痕’或‘压波’方法来提高预应力筋与混凝土粘结强度。 1、冷拉低合金钢筋 ◆ 通常将Ⅳ级热轧钢筋经冷拉后作为预应力筋，抗拉强度可达 580MPa。 ◆ 为解决粗直径钢筋的连接问题，钢筋表面轧制成不带纵向肋的精制螺纹，可用套筒直接连接。 ◆ 但近年来随着高强钢丝和钢绞线的大量生产，这种预应力筋的应用已很少。 2、中高强钢丝 •中高强钢丝是采用优质碳素钢盘条，经过几次冷拔后得到。 •中强钢丝的为 800-1200MPa， •高强钢丝的强度为 1470-1860MPa。钢丝直径为 3-9mm。 •为增加与混凝土粘结强度，钢丝表面可采用‘刻痕’或‘压波’，也可制成螺旋肋。 刻痕钢丝 螺旋肋钢丝
