(3)控制过程： 般先选择控制阀的气开、气关特性 然后确定控制器的正、反作用 •分析控制系统的控制过程
(3)控制过程： •一般先选择控制阀的气开、气关特性 •然后确定控制器的正、反作用 •分析控制系统的控制过程

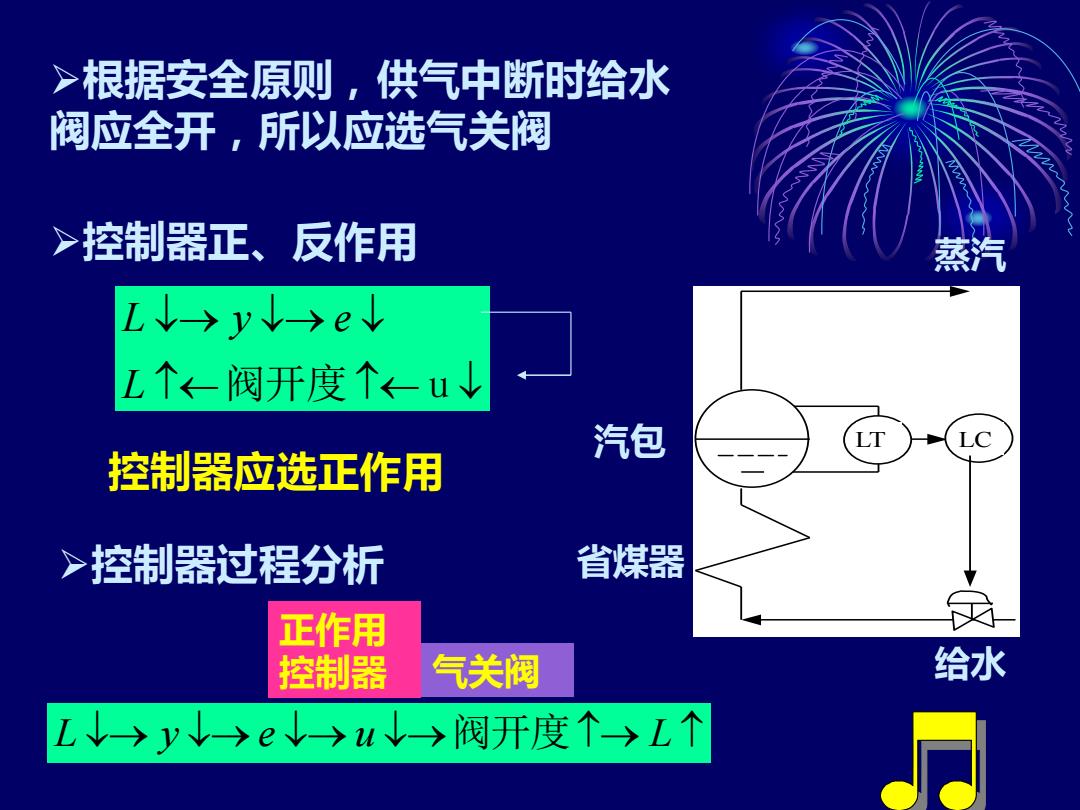

>根据安全原则，供气中断时给水 阀应全开，所以应选气关阀 >控制器正、反作用 蒸汽 L↓→yV→e↓ L个←-阀开度个←u↓ 汽包 控制器应选正作用 >控制器过程分析 省煤器 正作用 控制器 气关阀 给水 L↓→y↓→e↓→u↓→阀开度个→L个
L y e L → → 阀开度 u LT LC 蒸汽 汽包 省煤器 给水 ➢控制器正、反作用 控制器应选正作用 ➢控制器过程分析 L y e u L → → → → → 阀开度 正作用 控制器 气关阀 ➢根据安全原则，供气中断时给水 阀应全开，所以应选气关阀
7.2 简单控制系统的设计 7.2.1 控制系统设计概述 基本要求： 第一：控制系统设计人员要掌握较为全面的自动化 专业知识，熟悉所要控制的工艺装置对象； 第二：要求自动化专业技术人员与工艺专业技术人 员进行充分沟通， 共同确定自动化方案 第三：自动化技术人员不能盲目追求控制系统的先 进性和所用仪表及装置的先进性。 第四：设计一定要遵守有关的标准、行规，按科学 合理的程序进行
•基本要求： 第一：控制系统设计人员要掌握较为全面的自动化 专业知识，熟悉所要控制的工艺装置对象； 第二：要求自动化专业技术人员与工艺专业技术人 员进行充分沟通，共同确定自动化方案； 第三：自动化技术人员不能盲目追求控制系统的先 进性和所用仪表及装置的先进性。 第四：设计一定要遵守有关的标准﹑行规，按科学 合理的程序进行。 7.2 简单控制系统的设计 7.2.1 控制系统设计概述
基本内容 ①确定控制方案 ②仪表及装置的选型 ③相关工程内容的设计
①确定控制方案 •基本内容 ②仪表及装置的选型 ③相关工程内容的设计
①确定控制方案 首先要确定整个系统的自动化水平。 控制系统的方案设计是整个设计的核心，是关 键的第一步。要通过广泛的调研和反复的论证来确 定控制方案，它包括 被控变量的选择与确认； 操纵变量的选择与确认； 检测点的初步选择； 绘制出带控制点的工艺流程图 编写初步控制方案设计说明书；等等
①确定控制方案 首先要确定整个系统的自动化水平。 控制系统的方案设计是整个设计的核心，是关 键的第一步。要通过广泛的调研和反复的论证来确 定控制方案，它包括 被控变量的选择与确认； 操纵变量的选择与确认； 检测点的初步选择； 绘制出带控制点的工艺流程图； 编写初步控制方案设计说明书；等等
