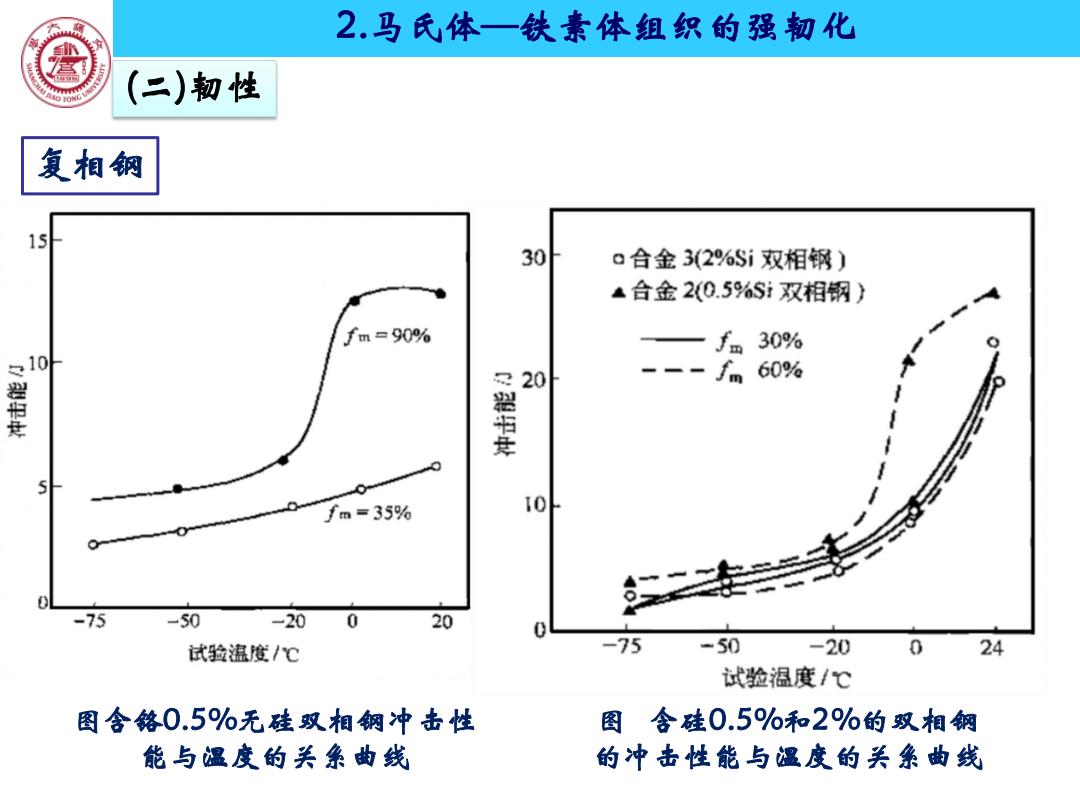

2.马氏体一铁素体组织的强韧化 (二)韧性 复相钢 15升 30 o合金3(2%Si双相钢) ▲合金2(0.5%Si双相钢) fm=90% 30% 0 ✉10叶 ---fm 60% 2兰0 fm=35% -75 -50 -20 0 20 试验温度/℃ -75 -50 -20 0 24 试验福度/℃ 图含络0.5%无硅双相钢冲击性 图含硅0.5%和2%的双相钢 能与温度的关系曲线 的冲击性能与温度的关条曲线
2.马氏体—铁素体组织的强韧化 (二)韧性 图含铬0.5%无硅双相钢冲击性 能与温度的关系曲线 复相钢 图 含硅0.5%和2%的双相钢 的冲击性能与温度的关系曲线

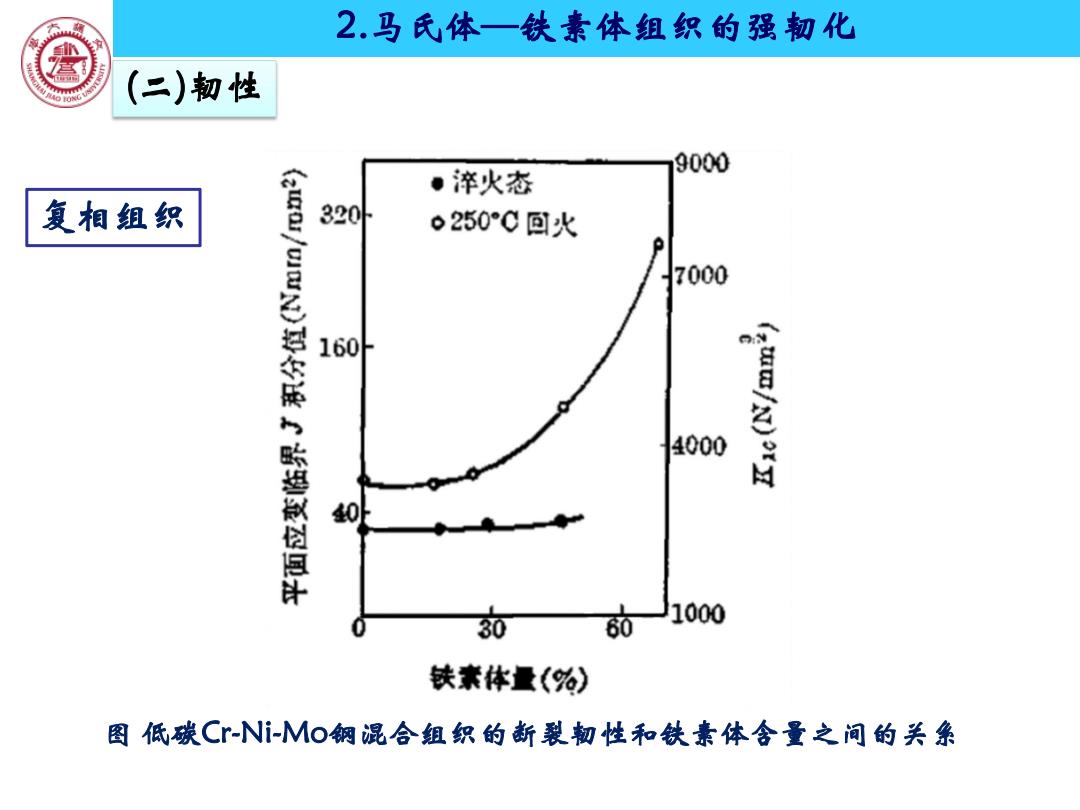

2.马氏体一铁素体组织的强韧化 (二)韧性 9000 ·淬火态 复相组织 320叶 。250°0回火 7000 160 4000 40 30 60 1000 铁素体量(%) 图低碳Cr-Ni-MO钢混合组织的断裂韧性和铁素体会量之间的关系
图 低碳Cr-Ni-Mo钢混合组织的断裂韧性和铁素体含量之间的关系 2.马氏体—铁素体组织的强韧化 (二)韧性 复相组织
1.马氏体-铁素体组织与材料的强韧化 CVN:Charpy V-Notch 铁素体形态： 复相组织 Impact toughness CVN [1]针状铁素体； 10 马氏体-针状铁素体组织 [2]等轴铁素体 马氏体-等轴铁素体组织 0 全马氏体 8 30'℃ 4 2 0 20 30 40 50 a oo 楼宏请等.1983
铁素体形态： [1]针状铁素体; [2]等轴铁素体。 1. 马氏体-铁素体组织与材料的强韧化 楼宏清等. 1983. 复相组织 CVN: Charpy V-Notch Impact toughness
