1.马氏体-铁素体组织与材料的强韧化 应用： 先进高强度钢(Advanced high strength steels-AHsS) 双相钢(Dual Phase Steel) [1]汽车工业；[2]核电工业 目的：高强度、高塑性和高韧性。 合量：[]基体为铁素体、马氏体小岛分布其中：DP [2]基体为马氏体、铁素体分布其中 !规律：马氏体十铁素体共同决定 大众车架 火亚湾核电站
1. 马氏体-铁素体组织与材料的强韧化 应用：先进高强度钢(Advanced high strength steels-AHSS) 双相钢(Dual Phase Steel) [1]汽车工业；[2]核电工业 目的：高强度、高塑性和高韧性。 含量：[1]基体为铁素体、马氏体小岛分布其中:DP [2]基体为马氏体、铁素体分布其中 规律：马氏体+铁素体共同决定 大众车架 大亚湾核电站

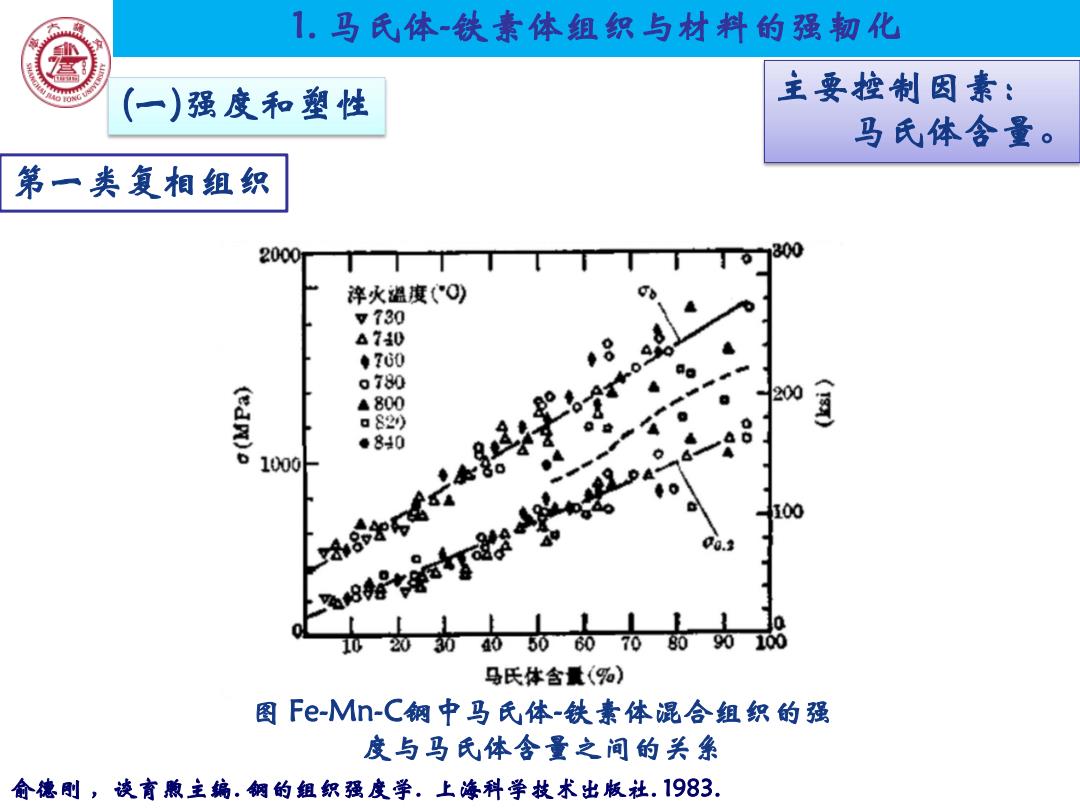

1.马氏体铁素体组织与材料的强韧化 (一)强度和塑性 主要控制因素： 马氏体含量。 第一类复相组织 2000 淬火温度(0) v730 △70 ◆200 0780 ▲800 200 (d)o 口82y ●840 1000 0 102030405060708090100 马氏体含量(%) 图Fe-Mn-C钢中马氏体-铁素体混合组织的强 度与马氏体含量之间的关象 俞德刷，凌育煦主编.钢的组织强度学。上海科学技术出版社.1983
1. 马氏体-铁素体组织与材料的强韧化 (一)强度和塑性 主要控制因素： 马氏体含量。 第一类复相组织 图 Fe-Mn-C钢中马氏体-铁素体混合组织的强 度与马氏体含量之间的关系 俞德刚 ，谈育煦主编. 钢的组织强度学. 上海科学技术出版社. 1983

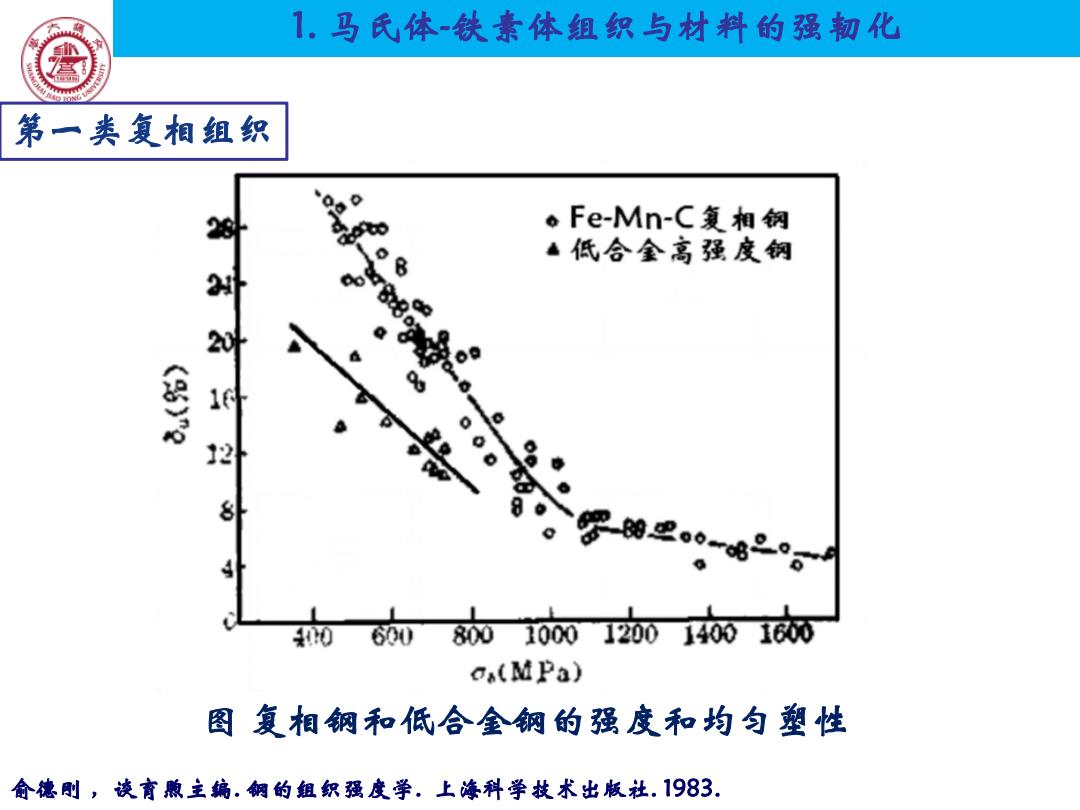

1.马氏体-铁素体组织与材料的强韧化 第一类复相组织 。Fe-Mn-C复相钢 ·低合金高强度钢 00 600 80010001200140016 cx(MPa) 图复相钢和低合全钢的强度和均匀塑性 俞德刷，凌育煦主编.钢的组织强度学。上海科学技术出版社.1983
第一类复相组织 图 复相钢和低合金钢的强度和均匀塑性 1. 马氏体-铁素体组织与材料的强韧化 俞德刚 ，谈育煦主编. 钢的组织强度学. 上海科学技术出版社. 1983

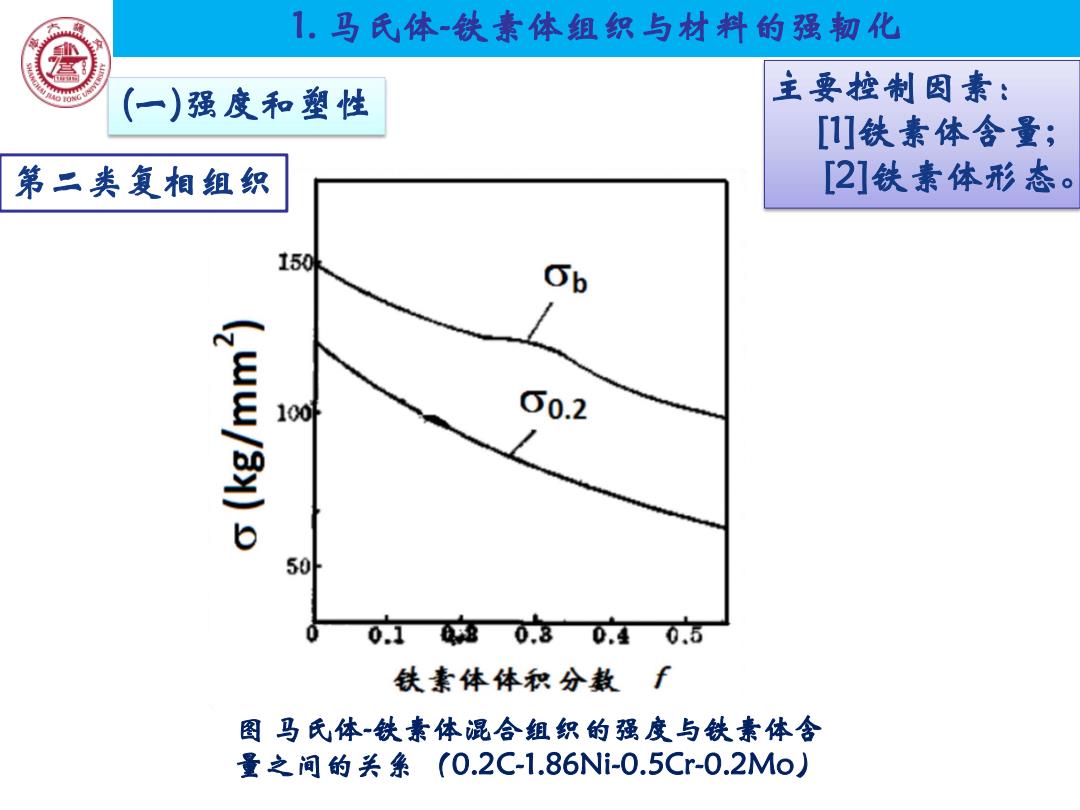

1.马氏体-铁素体组织与材料的强韧化 (一)强度和塑性 主要控制因素： [1]铁素体含量； 第二类复相组织 [2]铁素体形态。 150 Ob 100f 60.2 50 0.10 0.80.40.5 铁素体体积分数f 图马氏体-铁素体混合组织的强度与铁素体含 量之间的关条(0.2C-1.86Ni-0.5Cr-0.2Mo)
(一)强度和塑性 图 马氏体-铁素体混合组织的强度与铁素体含 量之间的关系 （0.2C-1.86Ni-0.5Cr-0.2Mo） 主要控制因素： [1]铁素体含量; [2]铁素体形态。 1. 马氏体-铁素体组织与材料的强韧化 第二类复相组织

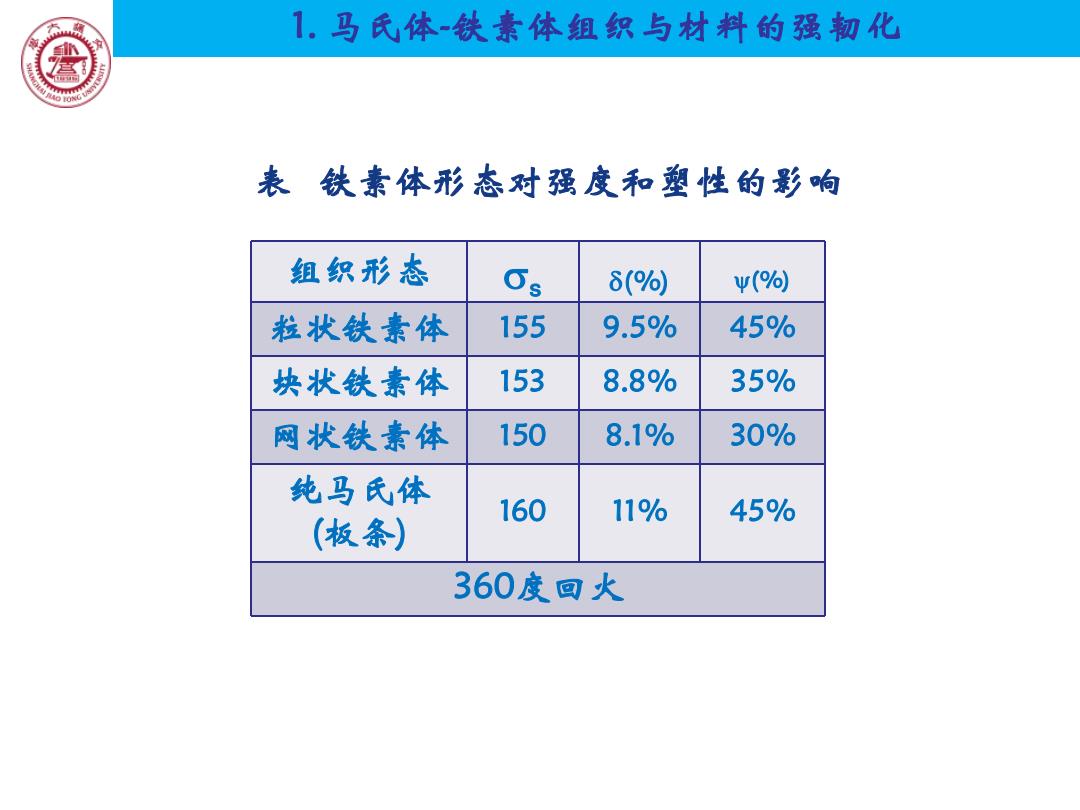

1.马氏体-铁素体组织与材料的强韧化 © 表铁素体形态对强度和塑性的影响 组织形态 8(%) V(%) 粒状铁素体 155 9.5% 45% 块状铁素体 153 8.8% 35% 网状铁素体 150 8.1% 30% 纯马氏体 160 11% 45% (板条) 360度回火
表 铁素体形态对强度和塑性的影响 组织形态 s (%) (%) 粒状铁素体 155 9.5% 45% 块状铁素体 153 8.8% 35% 网状铁素体 150 8.1% 30% 纯马氏体 (板条) 160 11% 45% 360度回火 1. 马氏体-铁素体组织与材料的强韧化
