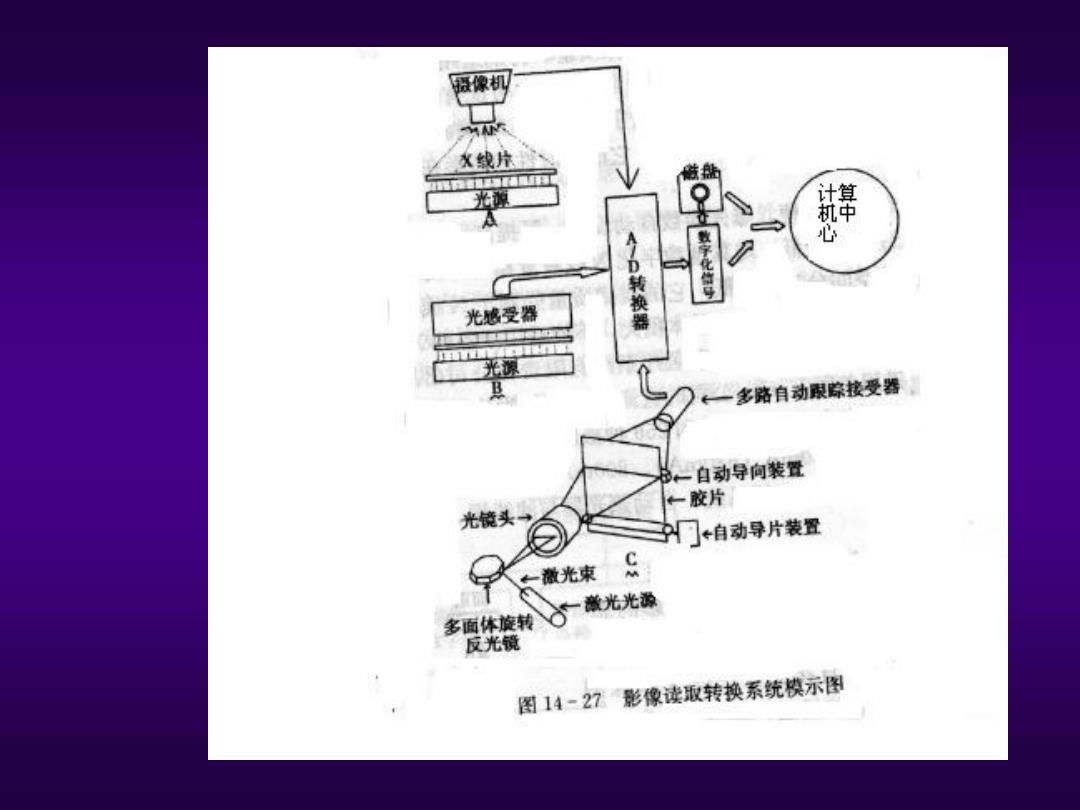

摄像机 水线片 光理 择 数字化信导 光越受器 A/D转换器 光源 ←一多路自动限踪接受器 自动导向装置 胶片 光镜头 门自动导片装置 澈光束G 多面你旋转心激光光源 反光镜 图14-27影像读取转换系统模示图

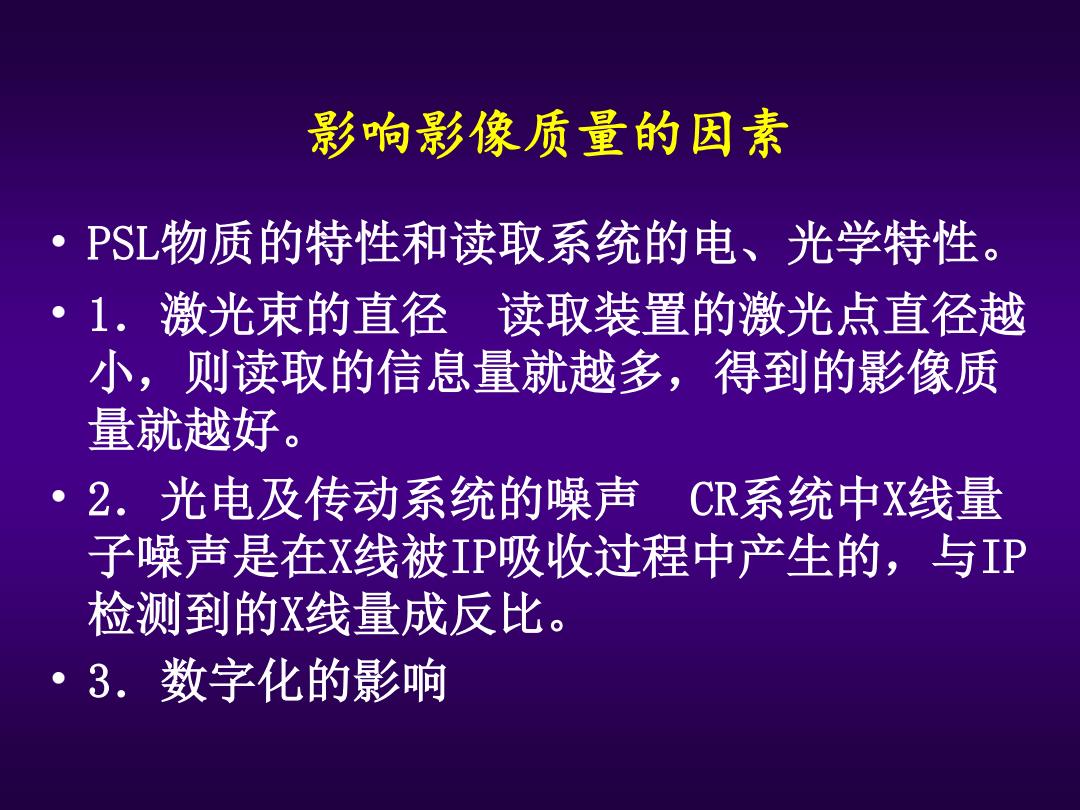

影响影像质量的因素 PSL物质的特性和读取系统的电、光学特性。 ·1.激光束的直径读取装置的激光点直径越 小，则读取的信息量就越多，得到的影像质 量就越好。 2.光电及传动系统的噪声 CR系统中X线量 子噪声是在X线被IP吸收过程中产生的，与P 检测到的X线量成反比。 ·3.数字化的影响
影响影像质量的因素 • PSL物质的特性和读取系统的电、光学特性。 • 1．激光束的直径 读取装置的激光点直径越 小，则读取的信息量就越多，得到的影像质 量就越好。 • 2．光电及传动系统的噪声 CR系统中X线量 子噪声是在X线被IP吸收过程中产生的，与IP 检测到的X线量成反比。 • 3．数字化的影响

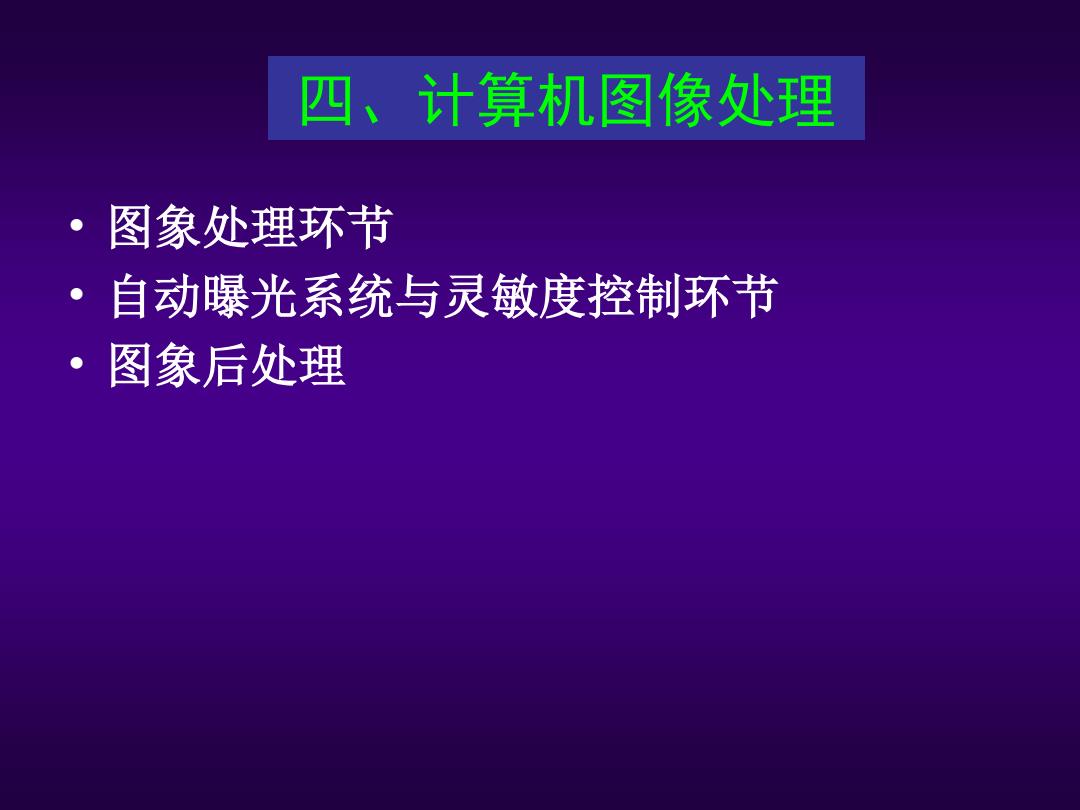

四、计算机图像处理 图象处理环节 自动曝光系统与灵敏度控制环节 图象后处理
四、计算机图像处理 • 图象处理环节 • 自动曝光系统与灵敏度控制环节 • 图象后处理

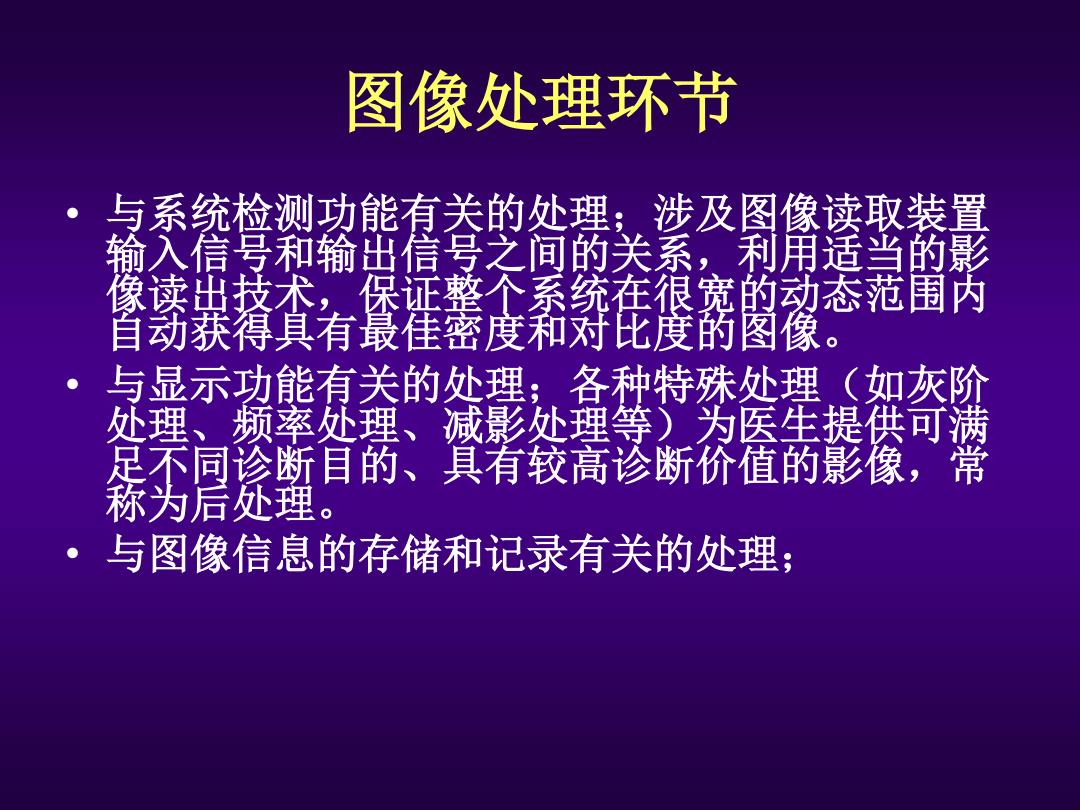

图像处理环节 与系统检测功能有关的处理；涉及图像读取装置 输入信号和输出信号之间的关系，利用适当的影 舍跨賚石餐崔著食着特金寶离酸君内 与显示功能有关的处理；各种特殊处理（如灰阶 处理、频率处理、 减影处理等)为医生提供可满 足不同诊断目的、具有较高诊断价值的影像，常 称为后处理 与图像信息的存储和记录有关的处理；
图像处理环节 • 与系统检测功能有关的处理；涉及图像读取装置 输入信号和输出信号之间的关系，利用适当的影 像读出技术，保证整个系统在很宽的动态范围内 自动获得具有最佳密度和对比度的图像。 • 与显示功能有关的处理；各种特殊处理（如灰阶 处理、频率处理、减影处理等）为医生提供可满 足不同诊断目的、具有较高诊断价值的影像，常 称为后处理。 • 与图像信息的存储和记录有关的处理；

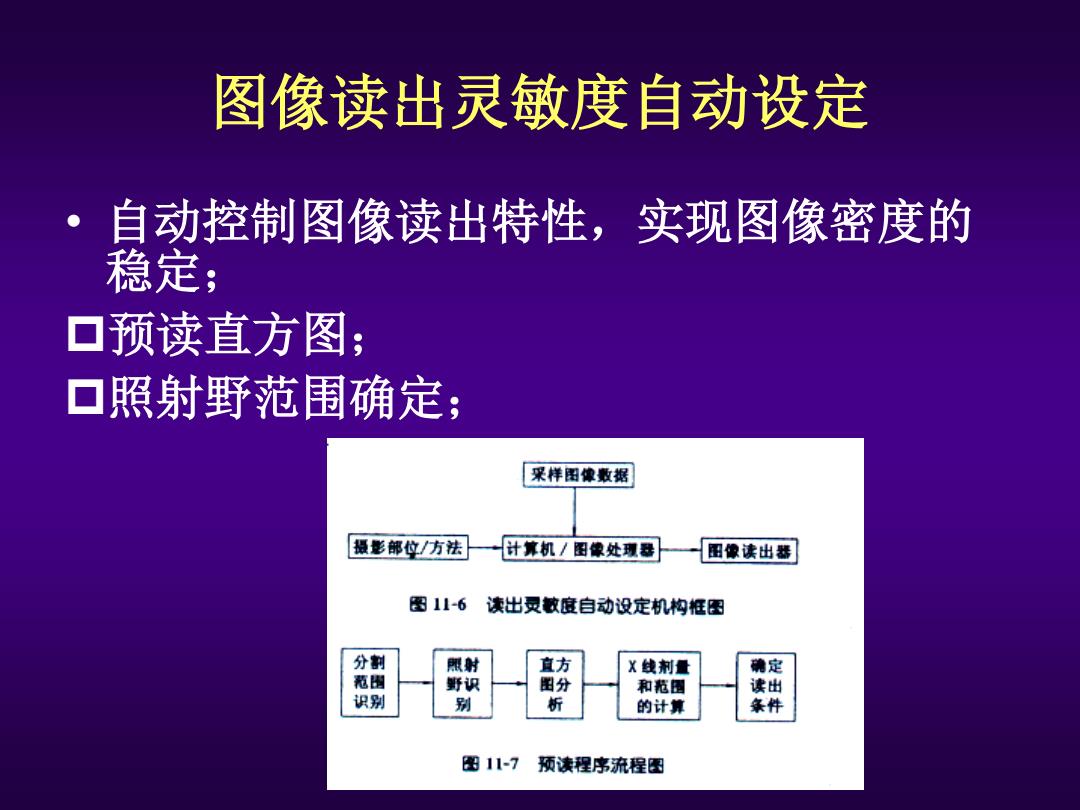

图像读出灵敏度自动设定 自动控制图像读出特性，实现图像密度的 稳定； ▣预读直方图； ▣照射野范围确定； 采样图像数据 摄影部位/方法 计算机/图像处现器 图像读出器 图11-6 读出灵敏度自动设定机构框图 分割 限射 直方 X线剂量 确定 范围 野识 图分 和范图 读出 识别 别 析 的计算 条件 图11-7 预读程序流程图
图像读出灵敏度自动设定 • 自动控制图像读出特性，实现图像密度的 稳定； 预读直方图； 照射野范围确定；
