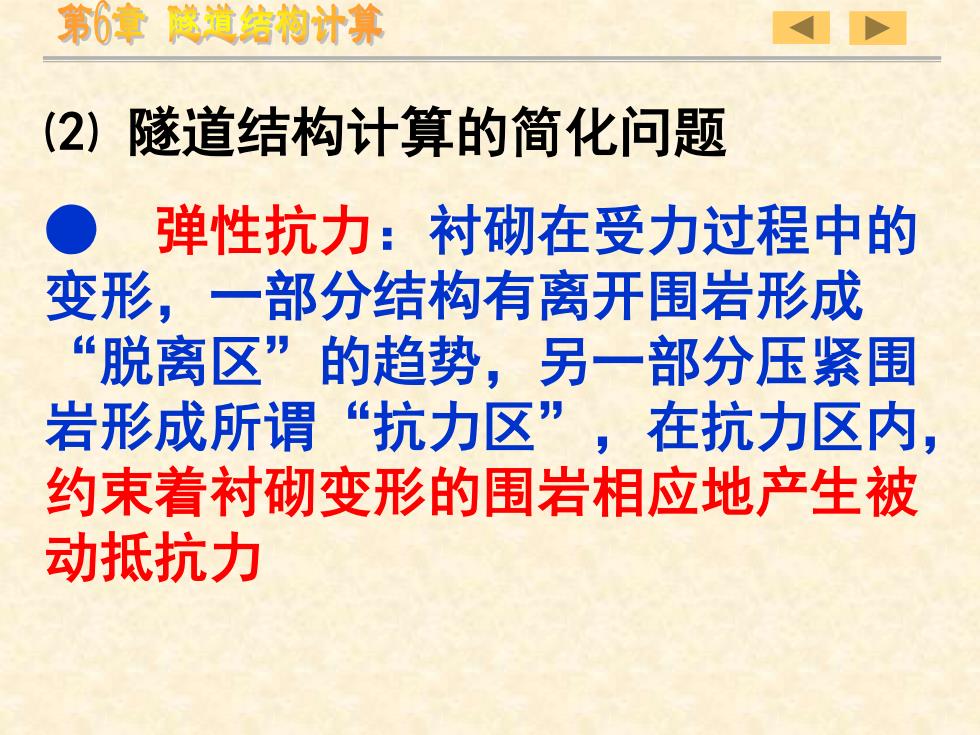

第6章隧道结构计算 (2)隧道结构计算的简化问题 弹性抗力：衬砌在受力过程中的 变形，一部分结构有离开围岩形成 “脱离区”的趋势，另一部分压紧围 岩形成所谓“抗力区”，在抗力区内， 约束着衬砌变形的围岩相应地产生被 动抵抗力
⑵ 隧道结构计算的简化问题 ● 弹性抗力：衬砌在受力过程中的 变形，一部分结构有离开围岩形成 “脱离区”的趋势，另一部分压紧围 岩形成所谓“抗力区”，在抗力区内， 约束着衬砌变形的围岩相应地产生被 动抵抗力

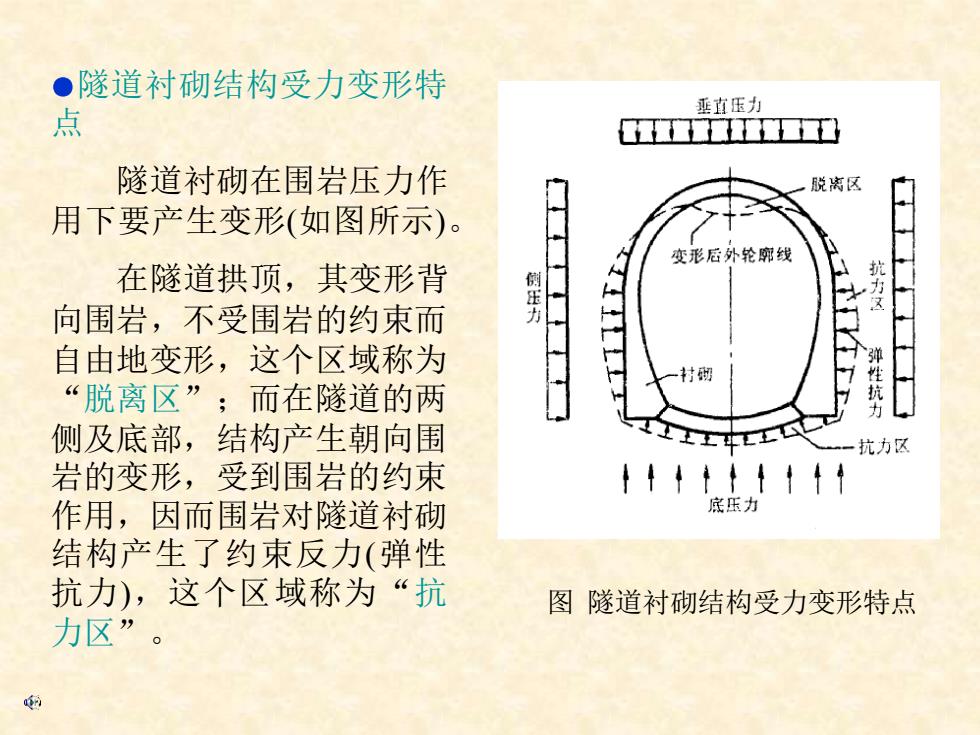

●隧道衬砌结构受力变形特 垂直压力 点 EEIEN 隧道衬砌在围岩压力作 脱离区 用下要产生变形（如图所示）。 变形后外轮廓线 在隧道拱顶，其变形背 力区 向围岩，不受围岩的约束而 自由地变形，这个区域称为 一村弼 “脱离区”；而在隧道的两 弹性抗 侧及底部，结构产生朝向围 抗方区 岩的变形，受到围岩的约束 作用，因而围岩对隧道衬砌 底压力 结构产生了约束反力（弹性 抗力)，这个区域称为“抗 图隧道衬砌结构受力变形特点 力区
●隧道衬砌结构受力变形特 点 隧道衬砌在围岩压力作 用下要产生变形(如图所示)。 在隧道拱顶，其变形背 向围岩，不受围岩的约束而 自由地变形，这个区域称为 “脱离区”；而在隧道的两 侧及底部，结构产生朝向围 岩的变形，受到围岩的约束 作用，因而围岩对隧道衬砌 结构产生了约束反力(弹性 抗力)，这个区域称为“抗 力区” 。 图 隧道衬砌结构受力变形特点
第6章隧道结村计算 (2) 隧道结构计算的简化问题 ● 进入本世纪后，通过长期观测， 发现围岩不仅对衬砌施加压力，同 时还约束着衬砌的变形。围岩对衬 砌变形的约束，对改善衬砌结构的 受力状态有利，不容忽视
⑵ 隧道结构计算的简化问题 ● 进入本世纪后，通过长期观测， 发现围岩不仅对衬砌施加压力，同 时还约束着衬砌的变形。围岩对衬 砌变形的约束，对改善衬砌结构的 受力状态有利，不容忽视

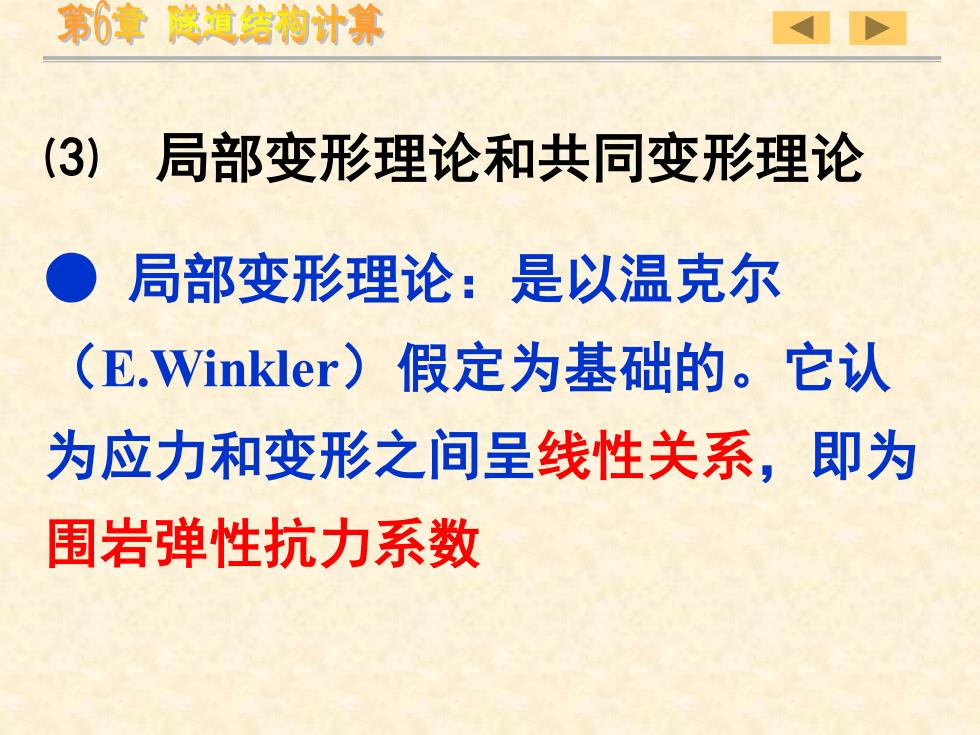

第6章隧道络枸计算 (3)局部变形理论和共同变形理论 局部变形理论：是以温克尔 (E.Winkler)假定为基础的。它认 为应力和变形之间呈线性关系，即为 围岩弹性抗力系数
⑶ 局部变形理论和共同变形理论 ● 局部变形理论：是以温克尔 （E.Winkler）假定为基础的。它认 为应力和变形之间呈线性关系，即为 围岩弹性抗力系数

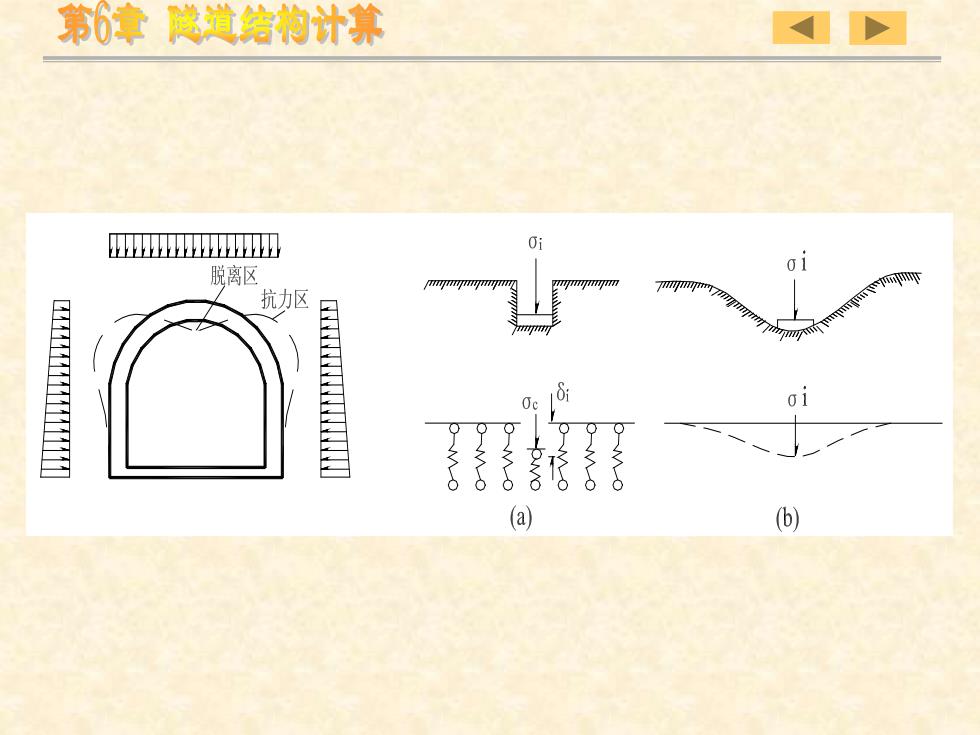

第6章隧道结村计算 223222222355 脱离区 oi 抗区 0 01 (a) )
