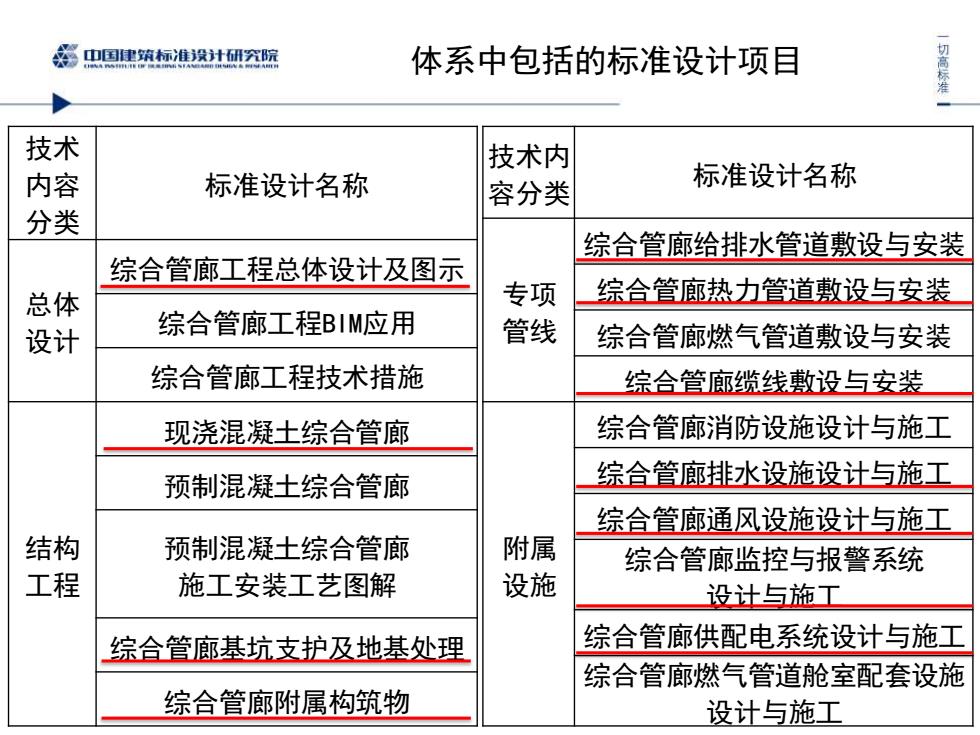

密山国建筑标准发汁研究院 体系中包括的标准设计项目 高标准 技术 技术内 内容 标准设计名称 容分类 标准设计名称 分类 综合管廊给排水管道敷设与安装 综合管廊工程总体设计及图示 总体 专项 综合管廊热力管道敷设与安装 设计 综合管廊工程BIM应用 管线 综合管廊燃气管道敷设与安装 综合管廊工程技术措施 综合管廊缆线敷设与安装 现浇混凝土综合管廊 综合管廊消防设施设计与施工 预制混凝土综合管廊 综合管廊排水设施设计与施工 综合管廊通风设施设计与施工 结构 预制混凝土综合管廊 附属 综合管廊监控与报警系统 工程 施工安装工艺图解 设施 设计与施工 综合管廊基坑支护及地基处理 综合管廊供配电系统设计与施工 综合管廊燃气管道舱室配套设施 综合管廊附属构筑物 设计与施工
技术 内容 分类 标准设计名称 总体 设计 综合管廊工程总体设计及图示 综合管廊工程BIM应用 综合管廊工程技术措施 结构 工程 现浇混凝土综合管廊 预制混凝土综合管廊 预制混凝土综合管廊 施工安装工艺图解 综合管廊基坑支护及地基处理 综合管廊附属构筑物 技术内 容分类 标准设计名称 专项 管线 综合管廊给排水管道敷设与安装 综合管廊热力管道敷设与安装 综合管廊燃气管道敷设与安装 综合管廊缆线敷设与安装 附属 设施 综合管廊消防设施设计与施工 综合管廊排水设施设计与施工 综合管廊通风设施设计与施工 综合管廊监控与报警系统 设计与施工 综合管廊供配电系统设计与施工 综合管廊燃气管道舱室配套设施 设计与施工 体系中包括的标准设计项目
上海市政工程设计研究总院（集团）有限公司 SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE(GROUP)CO.,LTD 中国市政工程 中冶京诚工程技术有限公司 华北设计研究总院有限公司 MCC Capital Engineering Research Incorporation Limited www.cnwg.com.cn 北京市市政工程设计研究总院有限公司 Bn五 Beijing General Municipal Engineering Design Research Institute Co.,Ltd. 中国二十冶集团有限公司 上海电力设计院有限公司 CHINA MCC20 GROUP CORP.LTD SEPD SHANGHAI ELECTRIC POWER DESIGN INSTITUTE CO.LTD. 中国市政工程西南设计研究品院有限公司 SOUTHWEST MUNICIPAL ENGINEERING DESIGN RESEARCH INSTITUTE OF CHINA 中国健筑标准设计研究院 中国市政工程西北设计研究院有限公司 C SCE C A ECOM CON S U L T A N TS CO.LTD 厦门市市政工程设计院有限公司 ECADI华东建筑设计研究总院 XIAMEN MUNICIPAL ENGINEERING DESIGN INSTITUTE CO.LTD ●●●●●0
图集内容介绍 一切高标准
图集内容介绍 一 切 高 标 准
密山国建筑标准发计研究院 切高标准 《现浇混凝土综合管廊》 >中冶京诚工程技术有限公司 >中国市政工程西南设计研究总院有限公司 >中国二十冶集团有限公司 主编单位 >主体结构型式包括单舱、双舱、三舱标准断面，并给 出对应的构造详图及材料表 >防水设计 >施工 >预埋件 >断面型式、配筋、构造等可供设计人员选用，施工单 位可照图施工 主要内容
➢ 中冶京诚工程技术有限公司 ➢ 中国市政工程西南设计研究总院有限公司 ➢ 中国二十冶集团有限公司 主编单位 ➢ 主体结构型式包括单舱、双舱、三舱标准断面，并给 出对应的构造详图及材料表 ➢ 防水设计 ➢ 施工 ➢ 预埋件 ➢ 断面型式、配筋、构造等可供设计人员选用，施工单 位可照图施工 主要内容 《现浇混凝土综合管廊》

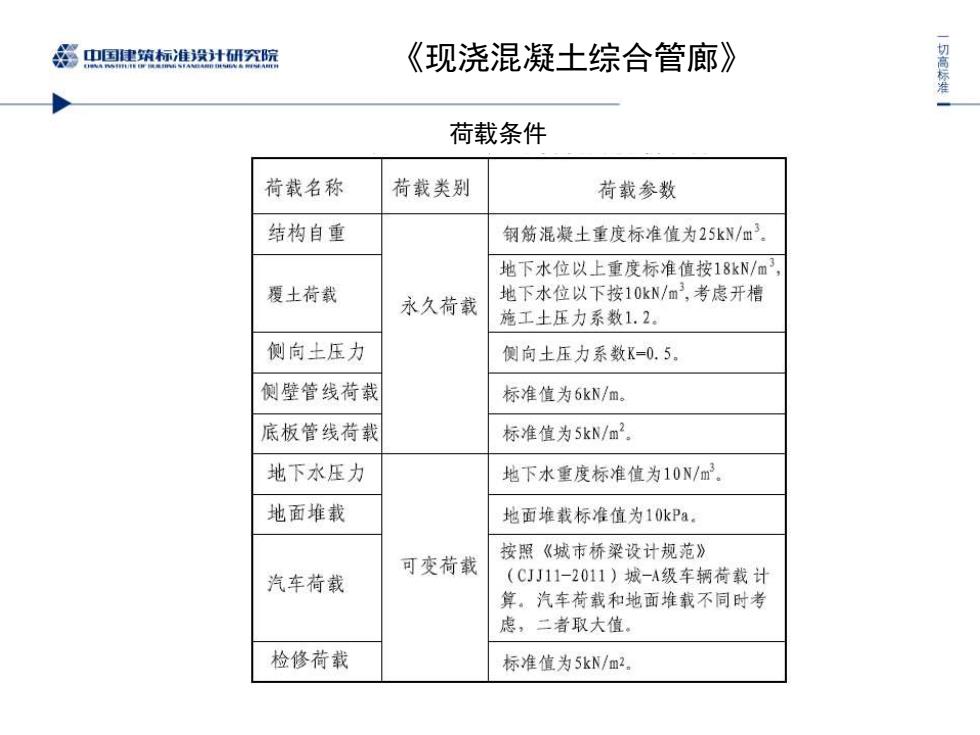

密山国建筑标准发汁研究院 《现浇混凝土综合管廊》 切高标准 荷载条件 荷载名称 荷载类别 荷载参数 结构自重 钢筋混凝土重度标准值为25kN/m 地下水位以上重度标准值按18kN/m 覆土荷载 永久荷载 地下水位以下按10kN/m,考虑开槽 施工土压力系数1.2 侧向土压力 侧向土压力系数K-0.5. 侧壁管线荷载 标准值为6kN/m。 底板管线荷载 标准值为5kN/m2. 地下水压力 地下水重度标准值为10N/m3. 地面堆载 地面堆载标准值为10kPa 按照《城市桥梁设计规范》 可变荷载 汽车荷载 (CJJ11-2011)城-A级车辆荷载计 算。汽车荷载和地面堆载不同时考 虑，二者取大值。 检修荷载 标准值为5kN/m2
《现浇混凝土综合管廊》 荷载条件
