测幅值示波器各旋纽的位置 信号输入通道 CH1或CH2 触发源开关SOURCE CH,或CH, Y轴输入耦合开关 AC 触发斜率开关SLOPE ↓或↑ AC/DC Y轴输入偏向系数V/ 0.1V 触发耦合开关 AC DIV COUPLING Y轴微调开关 校正 触发电平控制旋钮 旋到合适的 VAR灭 TRIGGER LEVEL 位置TRG亮 探头衰减倍数 X10 触发方式开关 ATO 正弦波峰一峰格数 3DIV 释抑控制钮 逆时针到底 (HOLDOFF) MIN 正弦波Vr-P 3DIVX 0.1V/DIVX 10 3V 也可用光标法读出 转换成有效值V。 3V/2X1.414)=1.05V 毫伏表读数V。 1v

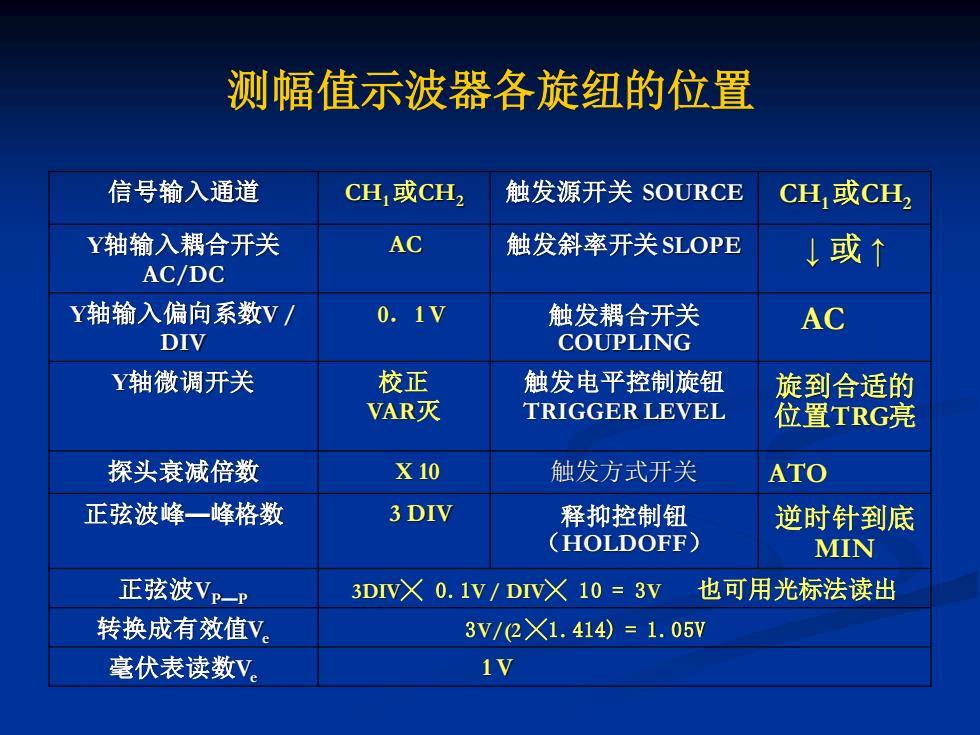

测幅值示波器各旋纽的位置 信号输入通道 CH1 或CH2 触发源开关 SOURCE CH1 或CH2 Y轴输入耦合开关 AC/DC AC 触发斜率开关 SLOPE ↓ 或 ↑ Y轴输入偏向系数V / DIV 0．1 V 触发耦合开关 COUPLING AC Y轴微调开关 校正 VAR灭 触发电平控制旋钮 TRIGGER LEVEL 旋到合适的 位置TRG亮 探头衰减倍数 X 10 触发方式开关 ATO 正弦波峰—峰格数 3 DIV 释抑控制钮 （HOLDOFF） 逆时针到底 MIN 正弦波VP—P 3DIV╳ 0.1V / DIV╳ 10 = 3V 也可用光标法读出 转换成有效值Ve 3V/(2 ╳1.414) = 1.05V 毫伏表读数Ve 1 V
(2)用示波器测试正弦信号的周期T 调节DF1641B函数信号发生器，送出一个信号 正弦信号 (信号选择纽选~) f 10kHz (调节频率范围，频率调节纽) Ve有效值=1V (用交流毫伏表测得) 不失真 (占空比为50%，纽灯灭) 再改变示波器G0S-6021“扫描速度”旋钮及“触 发电平”等旋钮，用示波器测出该正弦波的周期T 、f,并把数据记入表1一2
(2) 用示波器测试正弦信号的周期T 调节DF1641B函数信号发生器，送出一个信号 正弦信号 (信号选择纽选 ~ ) f = 10kHz (调节频率范围,频率调节纽) Ve有效值 = 1V （用交流毫伏表测得） 不失真 （占空比为50%, 纽灯灭) 再改变示波器GOS-6021“扫描速度”旋钮及“触 发电平”等旋钮,用示波器测出该正弦波的周期T 、f，并把数据记入表1－2
