。与液化系统相似的制冷系统； 。气体回热型制冷机一斯特林制冷机、吉 福特-麦克马洪制冷机、脉冲管制冷机等： 。空间用低温吸附式制冷机； 。2K以下温度的方法，如磁制冷机和稀释 制冷机
与液化系统相似的制冷系统； 气体回热型制冷机斯特林制冷机、吉 福特-麦克马洪制冷机、脉冲管制冷机等； 空间用低温吸附式制冷机； 2K以下温度的方法，如磁制冷机和稀释 制冷机

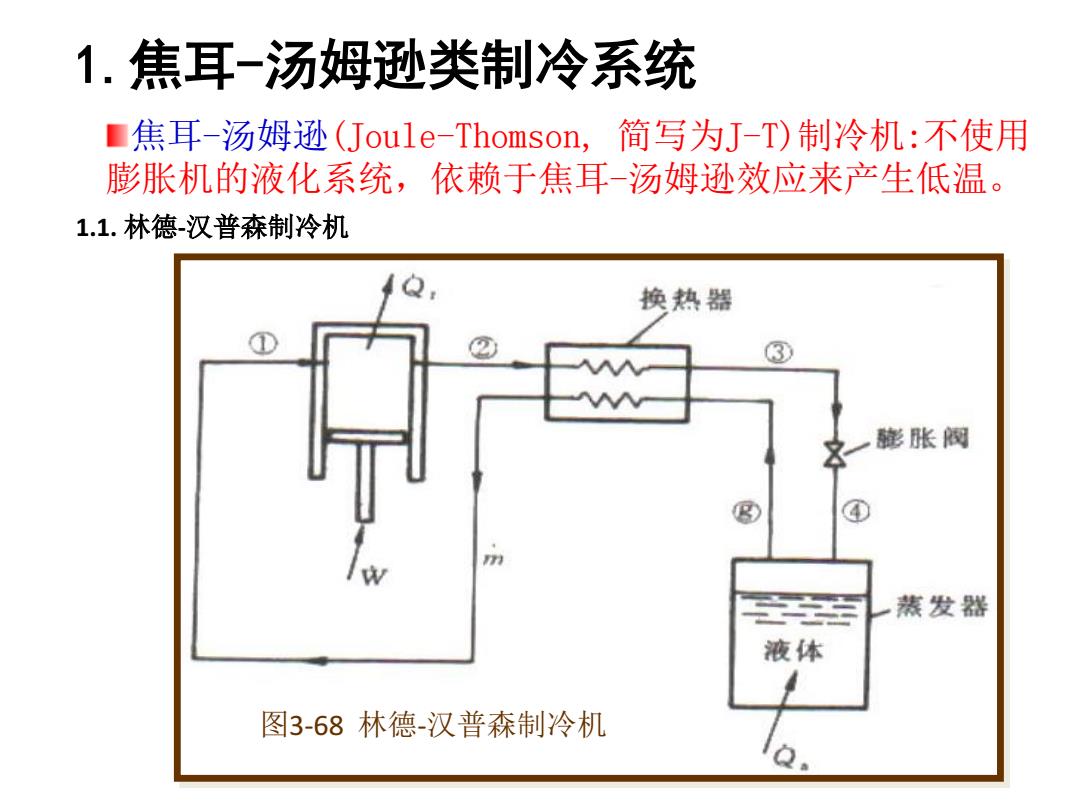

1.焦耳-汤姆逊类制冷系统 ■焦耳-汤姆逊(Joule-Thomson,简写为J-T)制冷机：不使用 膨胀机的液化系统，依赖于焦耳-汤姆逊效应来产生低温。 1.1.林德-汉普森制冷机 换热器 3 膨胀阀 为 一三苦蒸发器 液体 图3-68林德-汉普森制冷机
1.焦耳-汤姆逊类制冷系统 焦耳-汤姆逊(Joule-Thomson, 简写为J-T)制冷机:不使用 膨胀机的液化系统，依赖于焦耳-汤姆逊效应来产生低温。 图3-68 林德-汉普森制冷机 1.1. 林德-汉普森制冷机
图3-69 林德-汉普森制冷的热力循环图 等温过程 等压过程 2 等焓过程
图3-69 林德-汉普森制冷的热力循环图
焦耳-汤姆逊制冷系统 不使用膨胀机的液化系统都可被归入焦耳-汤姆逊制冷机，低温液化系统蒸发制冷 考虑效率的实际系统 换热器热端离开的气体的实际焓值 制冷量 Q。=mh,-h2) (3.78) 换热器效率 h-hg (3.79) h-hg 理想条件下热交换器出口的工质焓 Q./m=(h-h2)-(1-(h,-he) (3.80) 不能使用氖、氢或氦为工质，除非预冷 热交换器效率低于某一值，制冷机将无法工作 Qa=0 h-hg
焦耳-汤姆逊制冷系统 不使用膨胀机的液化系统都可被归入焦耳-汤姆逊制冷机，低温液化系统蒸发制冷 考虑效率的实际系统 制冷量 Qa m(h h ) ' 1 2 换热器热端离开的气体的实际焓值 换热器效率 h h h h g g 1 1 ' Qa m h h h hg / ( ) ( )( ) 1 2 1 1 理想条件下热交换器出口的工质焓 不能使用氖、氢或氦为工质，除非预冷 热交换器效率低于某一值，制冷机将无法工作 Qa=0 h hg h h 1 1 2 min 1 (3.78) (3.79) (3.80)
