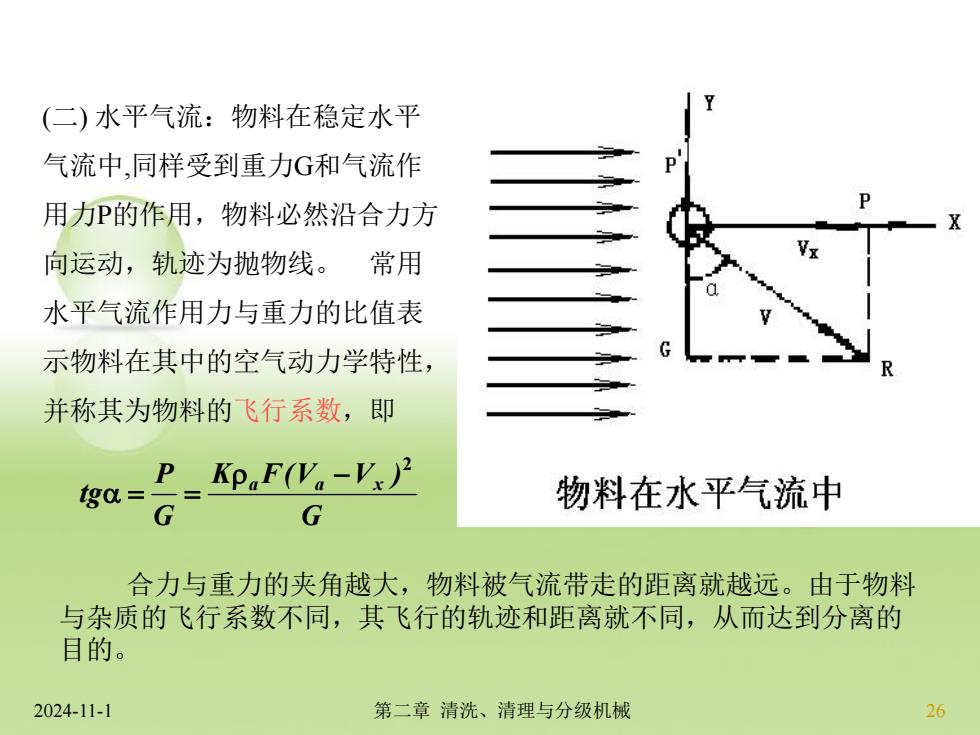

2024-11-1 第二章 清洗、清理与分级机械 26 (二) 水平气流：物料在稳定水平 气流中,同样受到重力G和气流作 用力P的作用，物料必然沿合力方 向运动，轨迹为抛物线。 常用 水平气流作用力与重力的比值表 示物料在其中的空气动力学特性， 并称其为物料的飞行系数，即 合力与重力的夹角越大，物料被气流带走的距离就越远。由于物料 与杂质的飞行系数不同，其飞行的轨迹和距离就不同，从而达到分离的 目的。 G K F(V V ) G P tg a a x 2
2024-11-1 第二章 清洗、清理与分级机械 26 (二) 水平气流：物料在稳定水平 气流中,同样受到重力G和气流作 用力P的作用，物料必然沿合力方 向运动，轨迹为抛物线。 常用 水平气流作用力与重力的比值表 示物料在其中的空气动力学特性， 并称其为物料的飞行系数，即 合力与重力的夹角越大，物料被气流带走的距离就越远。由于物料 与杂质的飞行系数不同，其飞行的轨迹和距离就不同，从而达到分离的 目的。 G K F(V V ) G P tg a a x 2
2024-11-1 第二章 清洗、清理与分级机械 27 (三) 倾斜气流: 倾斜气流与水平气流的分 离原理基本相同,但分离效果较 水平气流好。气流的作用力与 重力的比值为： G P sin Pcos G P P tg y x
2024-11-1 第二章 清洗、清理与分级机械 27 (三) 倾斜气流: 倾斜气流与水平气流的分 离原理基本相同,但分离效果较 水平气流好。气流的作用力与 重力的比值为： G P sin Pcos G P P tg y x
2024-11-1 第二章 清洗、清理与分级机械 28 (四）气流清选设备
2024-11-1 第二章 清洗、清理与分级机械 28 (四）气流清选设备
2024-11-1 第二章 清洗、清理与分级机械 29
2024-11-1 第二章 清洗、清理与分级机械 29
2024-11-1 第二章 清洗、清理与分级机械 30 二、筛 选 • 筛选：根据物料粒度的不同，利用一层或数 层静止的或运动的筛面对物料进行分选的方法。 • 由于筛选和重力分选的主要对象是谷物，就其性质而 言，介于固体和液体之间而被称为散粒体。散粒体具 有流动性和自动分级性能。 v组成散粒体的颗粒都是固体，散粒体能在一定的限 度内保持其原有的形状，这是 它与固体相同之处； 散粒体具有流动性，其保持形状的能力较小，这是 它与液体相似之处
2024-11-1 第二章 清洗、清理与分级机械 30 二、筛 选 • 筛选：根据物料粒度的不同，利用一层或数 层静止的或运动的筛面对物料进行分选的方法。 • 由于筛选和重力分选的主要对象是谷物，就其性质而 言，介于固体和液体之间而被称为散粒体。散粒体具 有流动性和自动分级性能。 v组成散粒体的颗粒都是固体，散粒体能在一定的限 度内保持其原有的形状，这是 它与固体相同之处； 散粒体具有流动性，其保持形状的能力较小，这是 它与液体相似之处
