第二章 供送装置 供送装置是包装设备的重要组成部分,其结构及工作性能 决定着设备的自动化水平及生产率,并影响着设备的总体 布局。 包装机械的供送对象一般是指被包装物品、包装容器和包 装材料等。其中,被包装物品按其状态可划分为块状、散 体、流体等；包装容器和材料则可归为板、片材、卷筒材 及瓶、罐类等。本章将上述物品的供送装置划分为块状、 散体、流体、板片材及卷材四类供送装置分别予以介绍
第二章 供送装置 供送装置是包装设备的重要组成部分,其结构及工作性能 决定着设备的自动化水平及生产率,并影响着设备的总体 布局。 包装机械的供送对象一般是指被包装物品、包装容器和包 装材料等。其中,被包装物品按其状态可划分为块状、散 体、流体等；包装容器和材料则可归为板、片材、卷筒材 及瓶、罐类等。本章将上述物品的供送装置划分为块状、 散体、流体、板片材及卷材四类供送装置分别予以介绍
第一节 块状物品的供送装置 块状物品主要是指整齐排列并能借助供送装置单个给料或 多个集合给料的较大的块状物品,这种物品的供送机构在工 作中应能对其供送的路线、排列方式、间距大小 、供送状 态及速度予以控制,以满足设备的工艺条件、生产能力及布 局要求。 常用块状物品供送装置有以下一些类型。 一、链带式供送装置 链带式供送装置有低速、及高速之分。图2.1为一低速链 带式供送装置图。该装置常用于较大块状食品的供送。它 由主动链轮、从动轮、张紧装置、链带、推板和导向装置
第一节 块状物品的供送装置 块状物品主要是指整齐排列并能借助供送装置单个给料或 多个集合给料的较大的块状物品,这种物品的供送机构在工 作中应能对其供送的路线、排列方式、间距大小 、供送状 态及速度予以控制,以满足设备的工艺条件、生产能力及布 局要求。 常用块状物品供送装置有以下一些类型。 一、链带式供送装置 链带式供送装置有低速、及高速之分。图2.1为一低速链 带式供送装置图。该装置常用于较大块状食品的供送。它 由主动链轮、从动轮、张紧装置、链带、推板和导向装置

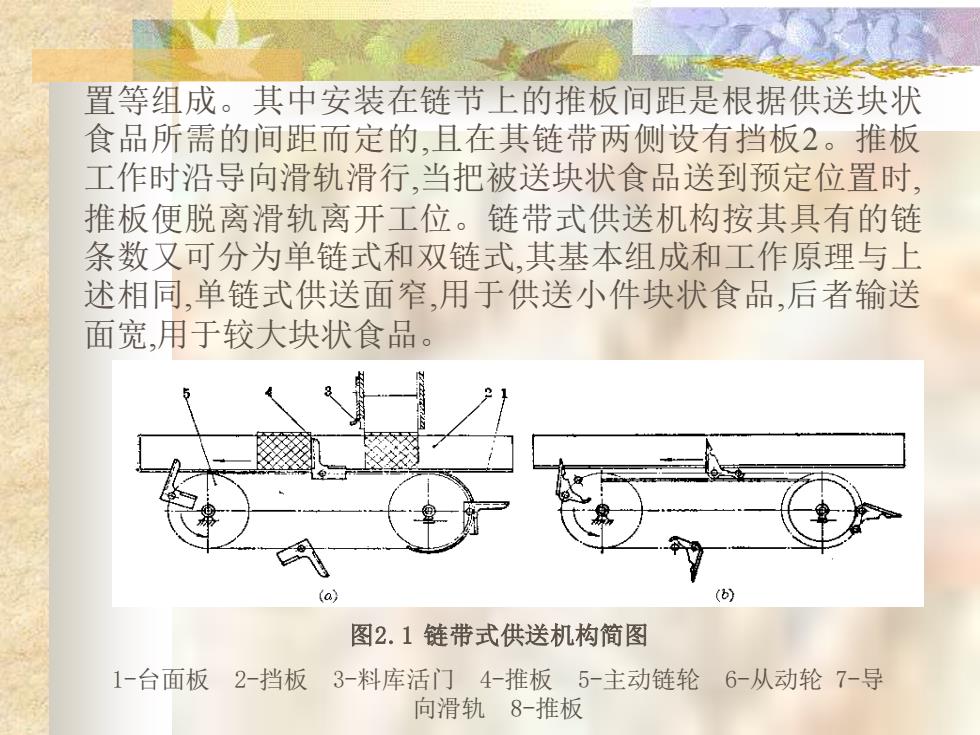

置等组成。其中安装在链节上的推板间距是根据供送块状 食品所需的间距而定的,且在其链带两侧设有挡板2。推板 工作时沿导向滑轨滑行,当把被送块状食品送到预定位置时, 推板便脱离滑轨离开工位。链带式供送机构按其具有的链 条数又可分为单链式和双链式,其基本组成和工作原理与上 述相同,单链式供送面窄,用于供送小件块状食品,后者输送 面宽,用于较大块状食品。 图2.1 链带式供送机构简图 1-台面板 2-挡板 3-料库活门 4-推板 5-主动链轮 6-从动轮 7-导 向滑轨 8-推板
置等组成。其中安装在链节上的推板间距是根据供送块状 食品所需的间距而定的,且在其链带两侧设有挡板2。推板 工作时沿导向滑轨滑行,当把被送块状食品送到预定位置时, 推板便脱离滑轨离开工位。链带式供送机构按其具有的链 条数又可分为单链式和双链式,其基本组成和工作原理与上 述相同,单链式供送面窄,用于供送小件块状食品,后者输送 面宽,用于较大块状食品。 图2.1 链带式供送机构简图 1-台面板 2-挡板 3-料库活门 4-推板 5-主动链轮 6-从动轮 7-导 向滑轨 8-推板

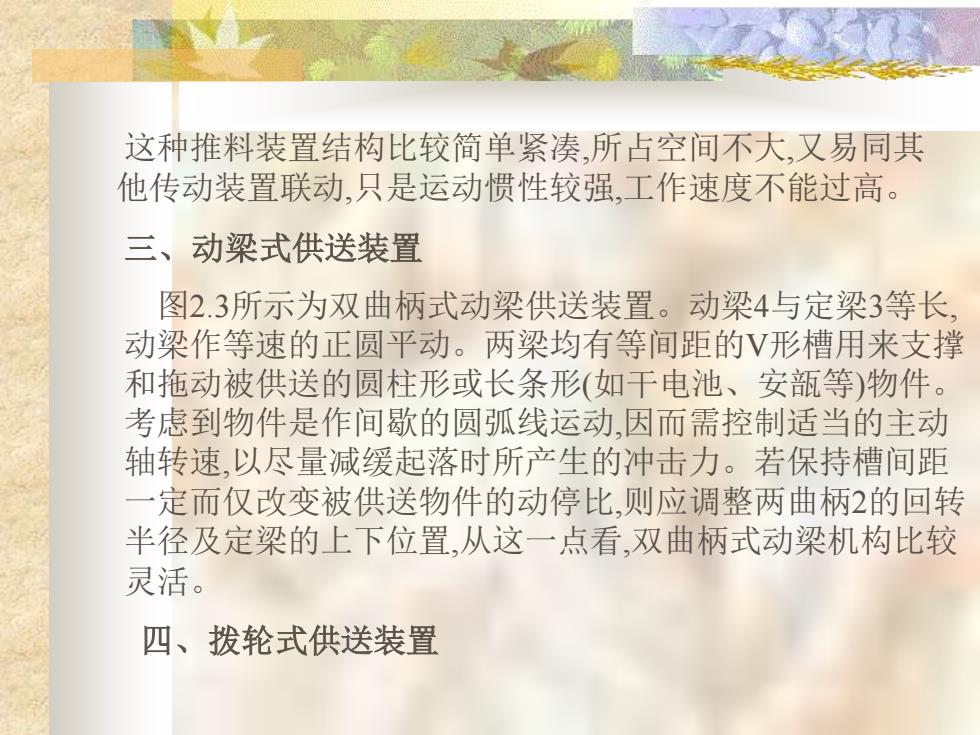

这种推料装置结构比较简单紧凑,所占空间不大,又易同其 他传动装置联动,只是运动惯性较强,工作速度不能过高。 三、动梁式供送装置 图2.3所示为双曲柄式动梁供送装置。动梁4与定梁3等长, 动梁作等速的正圆平动。两梁均有等间距的V形槽用来支撑 和拖动被供送的圆柱形或长条形(如干电池、安瓿等)物件。 考虑到物件是作间歇的圆弧线运动,因而需控制适当的主动 轴转速,以尽量减缓起落时所产生的冲击力。若保持槽间距 一定而仅改变被供送物件的动停比,则应调整两曲柄2的回转 半径及定梁的上下位置,从这一点看,双曲柄式动梁机构比较 灵活。 四、拨轮式供送装置
这种推料装置结构比较简单紧凑,所占空间不大,又易同其 他传动装置联动,只是运动惯性较强,工作速度不能过高。 三、动梁式供送装置 图2.3所示为双曲柄式动梁供送装置。动梁4与定梁3等长, 动梁作等速的正圆平动。两梁均有等间距的V形槽用来支撑 和拖动被供送的圆柱形或长条形(如干电池、安瓿等)物件。 考虑到物件是作间歇的圆弧线运动,因而需控制适当的主动 轴转速,以尽量减缓起落时所产生的冲击力。若保持槽间距 一定而仅改变被供送物件的动停比,则应调整两曲柄2的回转 半径及定梁的上下位置,从这一点看,双曲柄式动梁机构比较 灵活。 四、拨轮式供送装置
