”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本N2大军 8.2.1零件的构型设计 依据一：保证零件的功能】 减速箱的箱体起支撑和包容传动件的作用，根据其功 用及所包容传动件的排列情况，设有方形内腔、轴承孔 及对应的单、双面凸台以及安装底板等
8.2.1 零件的构型设计 依据一：保证零件的功能 减速箱的箱体起支撑和包容传动件的作用，根据其功 用及所包容传动件的排列情况，设有方形内腔、轴承孔 及对应的单、双面凸台以及安装底板等

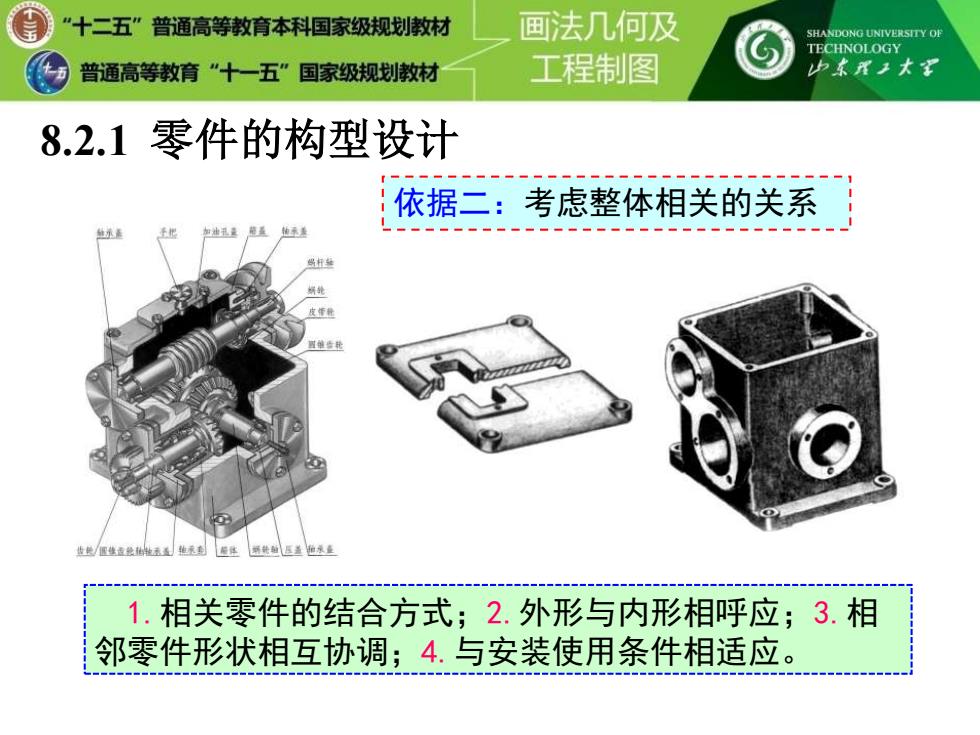

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 历普通高等教育”十一五”国家级规划教材 工程制图 P东理王大军 8.2.1零件的构型设计 依据二：考虑整体相关的关系 加地孔美抽不美 杆 专地/偃丝适绝抽触五」地花到能体蜗桃超区盖地米鱼 1.相关零件的结合方式；2.外形与内形相呼应3.相 邻零件形状相互协调；4.与安装使用条件相适应
8.2.1 零件的构型设计 依据二：考虑整体相关的关系 1.相关零件的结合方式；2.外形与内形相呼应；3.相 邻零件形状相互协调；4.与安装使用条件相适应
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 8.2.1零件的构型设计 依据三：符合工艺要求的结构 加地孔美抽不美 确定了零件的主体结构之后，考虑到制造、装配、使 用等问题，零件的细部构型也必须合理。而工艺要求是 确定零件局部结构型式的主要依据之一
8.2.1 零件的构型设计 依据三：符合工艺要求的结构 确定了零件的主体结构之后，考虑到制造、装配、使 用等问题，零件的细部构型也必须合理。而工艺要求是 确定零件局部结构型式的主要依据之一
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 铸造工艺对零件结构的要求
铸造工艺对零件结构的要求

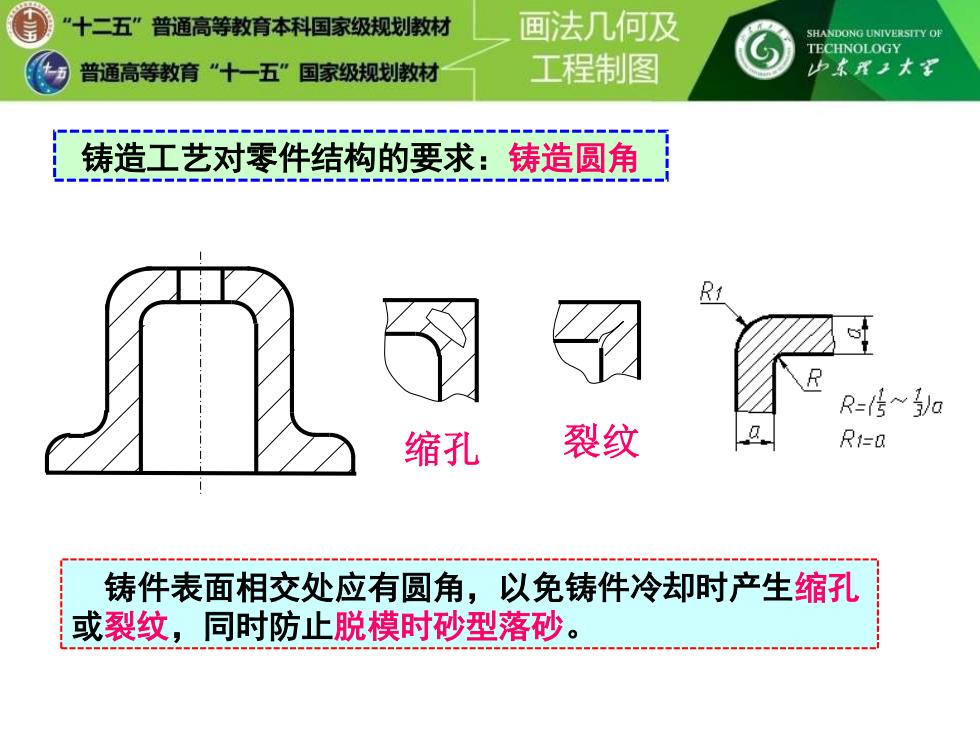

'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 铸造工艺对零件结构的要求：铸造圆角 R R=5~a 缩孔 裂纹 R1=0 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂
铸造工艺对零件结构的要求：铸造圆角 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂。 缩孔 裂纹
