第10章零件图 10.1机械工程图概述 10.1.1零件与机器的概念 机械是机器与机构的总称，机构是机械的运动部分，由构件组成，具有一定的相对运动。 机器是执行机械运动的装置，用以变换或传递能量，达到某一工作目的。 机器都是由若干相关的部件、零件，按不同的装配类别和连接方式，根据设计要求装配 而成的。部件是一组协同工作的零件组成的。零件是构成机器的基本实体，是机器制造的基 本单元，也是机械装配的最小装配单元。 10.1.2机械工程图样 机械图样是机械产品设计、制造、检验、安装、调试过程中使用的，用以反映产品的形 状、结构、尺寸、技术要求等内容的工程图样。根据其功能和表达的内容不同，又分为装配 图和零件图。根据其表述内容的范围及其作用不同可再细分。其中装配图可分为总装图和部 装图。前者主要反映整台机器的工作原理、部件间的装配关系、安装关系、机器外型、安装 和使用机器所需要的技术要求，以及机器的主要性能指标和用以指导机器的总装、调试、检 验、使用、维护等有关信息的图样。而部装图，则主要表达部件的外型和安装关系，以及装 配、检验、安装所需要的尺寸和技术要求等信息的图样。用以指导装配、调试、安装、检验 和拆画零件图。 零件图主要反映单个零件的结构形状、尺寸、材料、加工制造、检验所需要的全部技术 要求等信息的图样，是指导加工、检验的依据。 图10-1为铣刀头装配图，图10-2为铣刀头中零件4座体的零件图。 10.1.3机械图样在机械产品中的作用 在人类生产活动和我们的日常生活中，到处可遇到各种各样的机械产品，而任何机械产 品的设计、制造、安装、调试、使用、维护，乃至技术革新、发明创造等都离不开图样。 机械产品从规划直到销售，历经产品问题的提出与认识（市场调研、可行性分析、确定 任务)，初步设计方案（列出各种方案、画出草图、形成概念设计、提出新方法和注意点、进 行方案评审)，对初步设计方案进行分析确定设计方案（功能分析、原理设计、运动及动力设 计、确定设计方案)，详细设计（对确定的设计方案进行详细的结构和技术设计、绘制装配示 意图和装配草图、根据功能要求研究设计零件结构并绘制零件草图、再由零件草图绘制装配 图、由装配图拆画出零件图、编写设计说明书、使用说明书)加工制造（包括工艺设计、夹 具设计、加工制造零件、检验零件、将合格零件按装配工艺和图纸上的技术要求进行装配、 调试、样机鉴定、改进、完善设计方案、小批量生产、投入试用、信息反馈、完善定型、决 策、批量生产)，销售（销售过程中，根据市场信息反馈，再进行进一步的设计完善，在不断 地完善中雕琢精品)六个环节，而机械图样在各环节中，都起着表达设计思想，承载加工、 制造、检验、装配等诸多信息的功能。 235
235 第 10 章 零件图 10.1 机械工程图概述 10.1.1 零件与机器的概念 机械是机器与机构的总称，机构是机械的运动部分，由构件组成，具有一定的相对运动。 机器是执行机械运动的装置，用以变换或传递能量，达到某一工作目的。 机器都是由若干相关的部件、零件，按不同的装配类别和连接方式，根据设计要求装配 而成的。部件是一组协同工作的零件组成的。零件是构成机器的基本实体，是机器制造的基 本单元，也是机械装配的最小装配单元。 10.1.2 机械工程图样 机械图样是机械产品设计、制造、检验、安装、调试过程中使用的，用以反映产品的形 状、结构、尺寸、技术要求等内容的工程图样。根据其功能和表达的内容不同，又分为装配 图和零件图。根据其表述内容的范围及其作用不同可再细分。其中装配图可分为总装图和部 装图。前者主要反映整台机器的工作原理、部件间的装配关系、安装关系、机器外型、安装 和使用机器所需要的技术要求，以及机器的主要性能指标和用以指导机器的总装、调试、检 验、使用、维护等有关信息的图样。而部装图，则主要表达部件的外型和安装关系，以及装 配、检验、安装所需要的尺寸和技术要求等信息的图样。用以指导装配、调试、安装、检验 和拆画零件图。 零件图主要反映单个零件的结构形状、尺寸、材料、加工制造、检验所需要的全部技术 要求等信息的图样，是指导加工、检验的依据。 图 10-1 为铣刀头装配图，图 10-2 为铣刀头中零件 4 座体的零件图。 10.1.3 机械图样在机械产品中的作用 在人类生产活动和我们的日常生活中，到处可遇到各种各样的机械产品，而任何机械产 品的设计、制造、安装、调试、使用、维护，乃至技术革新、发明创造等都离不开图样。 机械产品从规划直到销售，历经产品问题的提出与认识（市场调研、可行性分析、确定 任务），初步设计方案（列出各种方案、画出草图、形成概念设计、提出新方法和注意点、进 行方案评审），对初步设计方案进行分析确定设计方案(功能分析、原理设计、运动及动力设 计、确定设计方案)，详细设计（对确定的设计方案进行详细的结构和技术设计、绘制装配示 意图和装配草图、根据功能要求研究设计零件结构并绘制零件草图、再由零件草图绘制装配 图、由装配图拆画出零件图、编写设计说明书、使用说明书）加工制造（包括工艺设计、夹 具设计、加工制造零件、检验零件、将合格零件按装配工艺和图纸上的技术要求进行装配、 调试、样机鉴定、改进、完善设计方案、小批量生产、投入试用、信息反馈、完善定型、决 策、批量生产），销售（销售过程中，根据市场信息反馈，再进行进一步的设计完善，在不断 地完善中雕琢精品）六个环节，而机械图样在各环节中，都起着表达设计思想，承载加工、 制造、检验、装配等诸多信息的功能
因此，机械工程图样，是技术人员工程思维、创新设计的载体，是机械产品设计的最终 成果的体现，是机械产品制造、检验、装配的主要技术依据，是组织生产的重要技术文件。 也可能是经济纠纷产生时的法律证据。 236

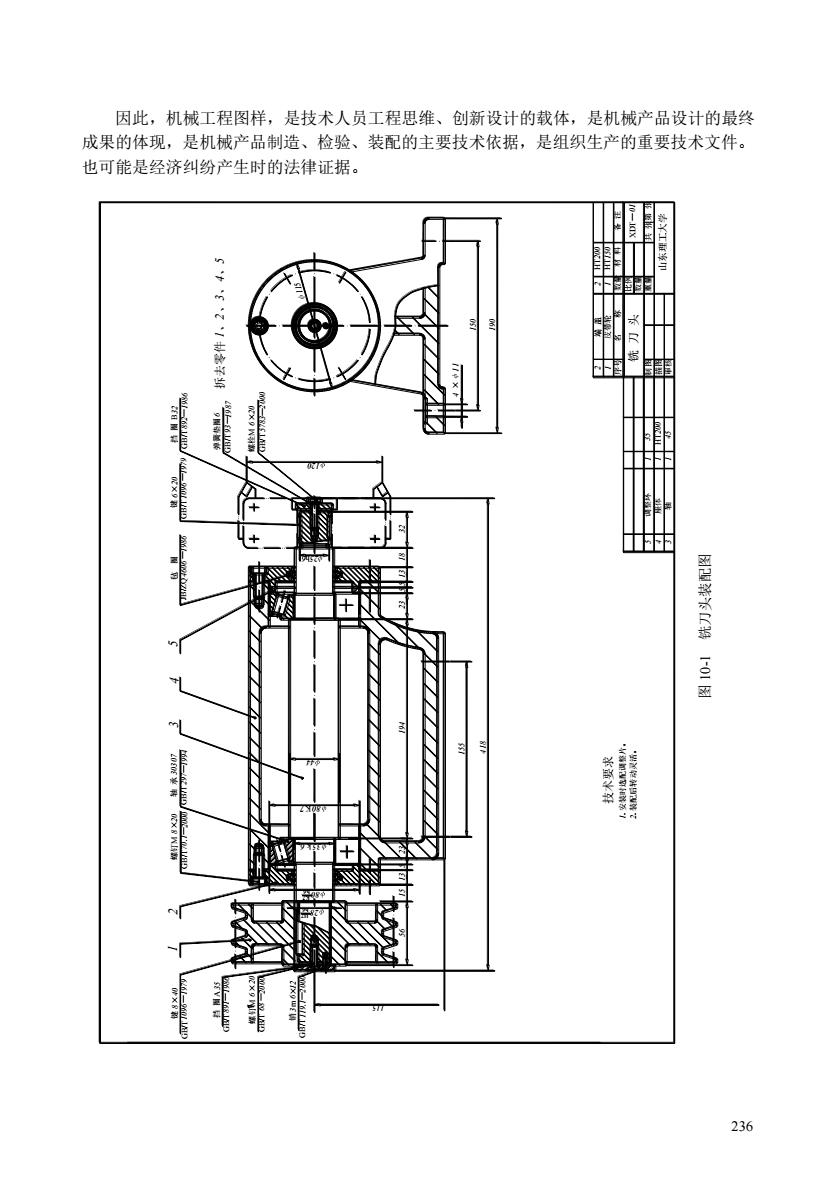

236 因此，机械工程图样，是技术人员工程思维、创新设计的载体，是机械产品设计的最终 成果的体现，是机械产品制造、检验、装配的主要技术依据，是组织生产的重要技术文件。 也可能是经济纠纷产生时的法律证据。 第 张 山东理工大学 共 张 01 — 200 HTHT150 材 料 XDT备 注 比例数量重量 2 1 铣 刀 头 皮带轮 名 称 端 盖 200 1 1 HT 1 35 45 制图 描图 审核 2 序号 1 5 4 3 调整环 座体 轴 数量 150 190 ×4 11 32 13 5 5 23 18 115 M 弹簧垫圈 螺栓 93— GB/T 6 6 20 1987 × GB/T5783 2000 — 拆去零件 32 1986 挡 圈 892 GB/T B — h 6 20 × 键 1096— GB/T JB/ZQ 5 毡 圈 4606 1986 — 1979 6 25 120 1、2、3、4、5 技术要求 1.安装时选配调整片。 2.装配后转动灵活。 155 418 194 13 23 5 15 115 56 K 4 3 30307 1994 297— 8 20 × —2000 轴 承 GB/T k 7 K 6h 7 H 6h 销 119.1 × m3 12 6 — × 2000 M 挡 圈 891—1986 A35 6 20 68 —2000 螺钉M GB/T 2 1 键 ×8 40 1096—1979 70.1 28 6 35 80 7 80 44 螺钉 GB/T GB/T GB/T GB/T 图 10-1 铣刀头装配图
237

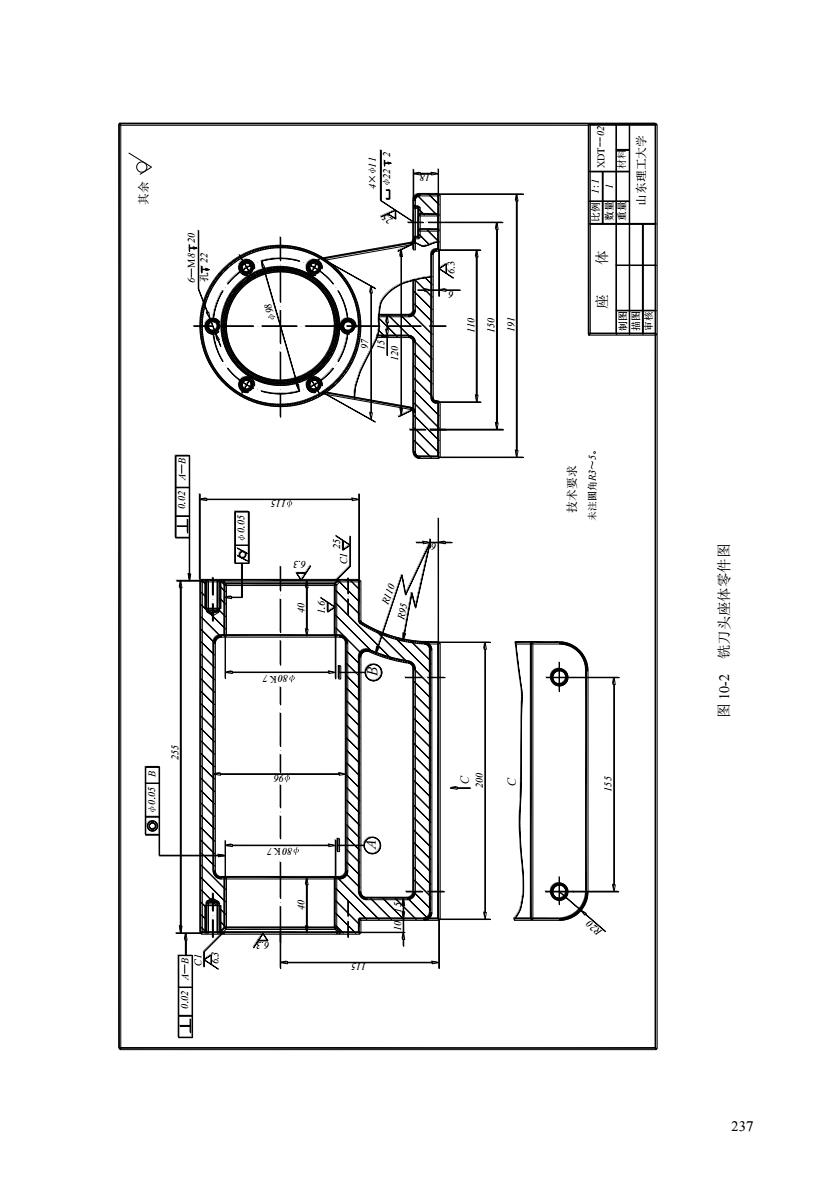

237 图10-2 R20 200 0.05 B 0.05 A B — 0.02 —A B 0.02 - XDT 96 255 115 6 15 10 3. 6 C1 6.3 A 25 C1 3. 6 1.6 B R110 R95 15 18 110 191 6 25 6.3 120 97 1 1:1 山东理工大学 未注圆角R3～5。 技术要求 其余 材料 02 制图 描图 审核 座 体 比例数量 重量 — 7 K 80 M K 98 150 155 115 40 7 80 40 22 2 4× 11 6 8 20 孔 22 C C 图 10-2 铣刀头座体零件图

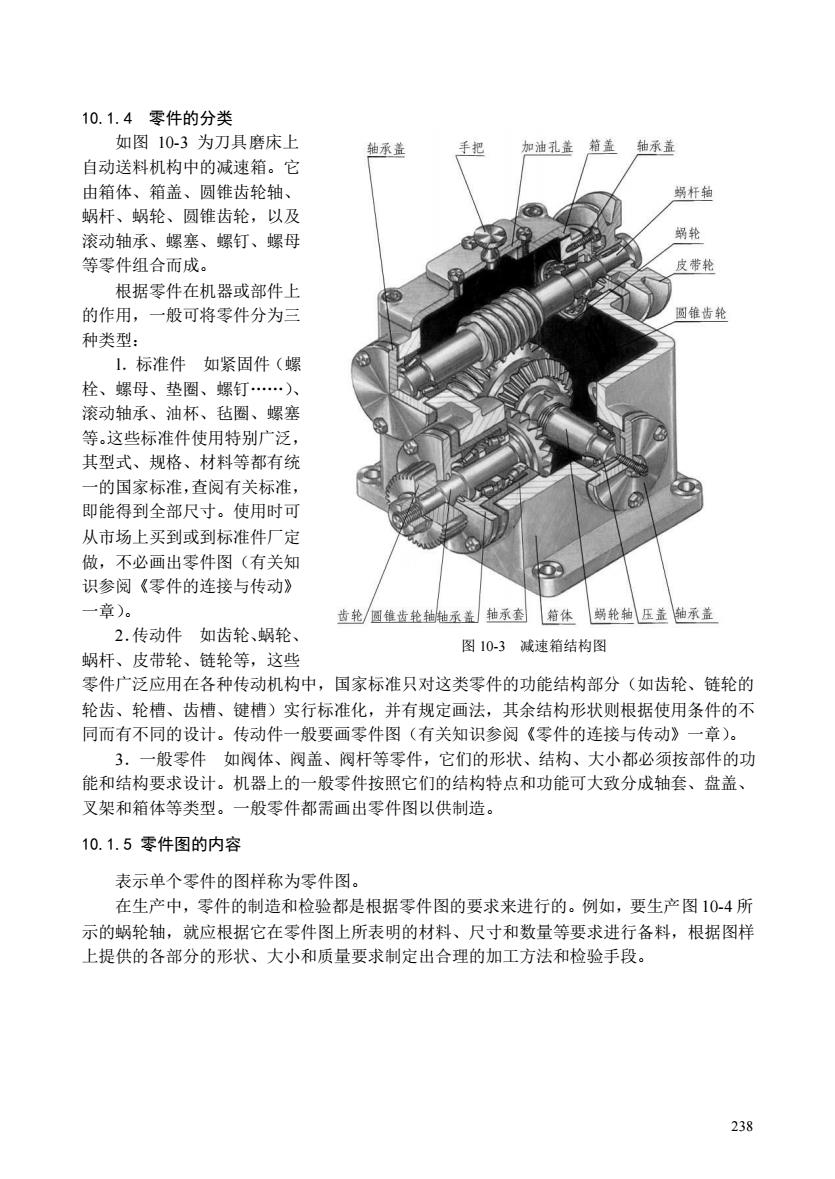

10.1.4零件的分类 如图10-3为刀具磨床上 抽承益 手把 加油孔盖箱盖抽承益 自动送料机构中的减速箱。它 由箱体、箱盖、圆锥齿轮轴 蝴杆 蜗杆、蜗轮、圆锥齿轮，以及 滚动轴承、螺塞、螺钉、螺母 等零件组合而成。 皮带轮 根据零件在机器或部件上 的作用，一般可将零件分为三 园锥齿轮 种类型： 1.标准件如紧固件（螺 栓、螺母、垫圈、螺钉.)、 滚动轴承、油杯、毡圈、螺塞 等。这些标准件使用特别广泛， 其型式、规格、材料等都有统 一的国家标准，查阅有关标准， 即能得到全部尺寸。使用时可 从市场上买到或到标准件厂定 做，不必画出零件图（有关知 识参阅《零件的连接与传动》 一章)。 齿轮/個齿轮轴盖」抽承笳体蜗轮轴压盖轴承盖 2.传动件如齿轮、蜗轮 图10-3减速箱结构图 蜗杆、皮带轮、链轮等，这些 零件广泛应用在各种传动机构中，国家标准只对这类零件的功能结构部分（如齿轮、链轮的 轮齿、轮槽、齿槽、键槽)实行标准化，并有规定画法，其余结构形状则根据使用条件的不 同而有不同的设计。传动件一般要画零件图（有关知识参阅《零件的连接与传动》一章）。 3.一般零件如阀体、阀盖、阀杆等零件，它们的形状、结构、大小都必须按部件的功 能和结构要求设计。机器上的一般零件按照它们的结构特点和功能可大致分成轴套、盘盖、 叉架和箱体等类型。一般零件都需画出零件图以供制造。 10.1.5零件图的内容 表示单个零件的图样称为零件图。 在生产中，零件的制造和检验都是根据零件图的要求来进行的。例如，要生产图104所 示的蜗轮轴，就应根据它在零件图上所表明的材料、尺寸和数量等要求进行备料，根据图样 上提供的各部分的形状、大小和质量要求制定出合理的加工方法和检验手段。 238
238 10.1.4 零件的分类 如图 10-3 为刀具磨床上 自动送料机构中的减速箱。它 由箱体、箱盖、圆锥齿轮轴、 蜗杆、蜗轮、圆锥齿轮，以及 滚动轴承、螺塞、螺钉、螺母 等零件组合而成。 根据零件在机器或部件上 的作用，一般可将零件分为三 种类型： l．标准件 如紧固件（螺 栓、螺母、垫圈、螺钉.）、 滚动轴承、油杯、毡圈、螺塞 等。这些标准件使用特别广泛， 其型式、规格、材料等都有统 一的国家标准，查阅有关标准， 即能得到全部尺寸。使用时可 从市场上买到或到标准件厂定 做，不必画出零件图（有关知 识参阅《零件的连接与传动》 一章）。 2．传动件 如齿轮、蜗轮、 蜗杆、皮带轮、链轮等，这些 零件广泛应用在各种传动机构中，国家标准只对这类零件的功能结构部分（如齿轮、链轮的 轮齿、轮槽、齿槽、键槽）实行标准化，并有规定画法，其余结构形状则根据使用条件的不 同而有不同的设计。传动件一般要画零件图（有关知识参阅《零件的连接与传动》一章）。 3．一般零件 如阀体、阀盖、阀杆等零件，它们的形状、结构、大小都必须按部件的功 能和结构要求设计。机器上的一般零件按照它们的结构特点和功能可大致分成轴套、盘盖、 叉架和箱体等类型。一般零件都需画出零件图以供制造。 10.1.5 零件图的内容 表示单个零件的图样称为零件图。 在生产中，零件的制造和检验都是根据零件图的要求来进行的。例如，要生产图 10-4 所 示的蜗轮轴，就应根据它在零件图上所表明的材料、尺寸和数量等要求进行备料，根据图样 上提供的各部分的形状、大小和质量要求制定出合理的加工方法和检验手段。 图 10-3 减速箱结构图

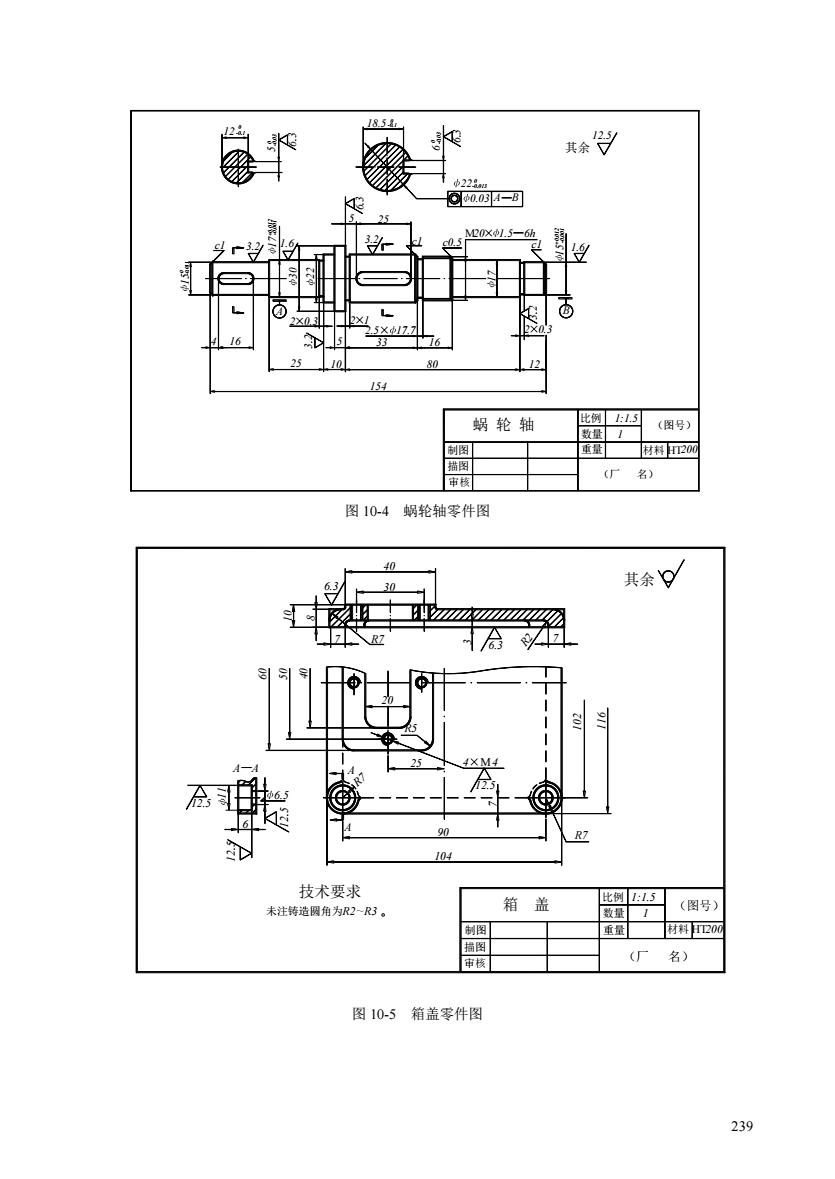

露姿内 其余 蜗轮轴 圈巴偶 重量材料HΠ20 r名) 图10-4蜗轮轴零件图 其余 ×M4 念 技术要求 未注铸造圆角为R2一R3。 箱盖 重量 材利 (厂名) 图10-5箱盖零件图 239
239 图10-4 HT × × × × M × — 0.03 A B — 其余 2 0.3 2 1 17 12 16 80 20 1.5 6h 25 5 33 154 25 10 16 2.5 17.7 制图 描图 审核 （厂 名） 蜗 轮 轴 材料 1 （图号） 200 1:1.5 重量 数量 比例 12.5 6.3 -0.013 0 226.3 3.2 c1 1.6 B 3.2 c0.5 6.3 c1 -0.011 0 2 0.3 5 4 3022 3.2 A 1.6 c1 3.2 +0.012 -0.001 15 +0.012 -0.001 17 15 0-0.03 6 0-0.03 5 -0.1 0 12 -0.1 0 18.5 图 10-4 蜗轮轴零件图 图10-5 HT ×M — 12.5 重量 R2 R3 箱 盖 11 6.5 6 12.5 12.5 200 7 R7 R7 R2 8 7 90 104 102 116 3 7 12.5 25 4 4 R5 20 60 50 40 10 30 40 1 1:1.5 （厂 名） （图号） 材料 数量 比例 审核 描图 制图 未注铸造圆角为 技术要求 其余 6.3 6.3 R7 A A A A 图 10-5 箱盖零件图
