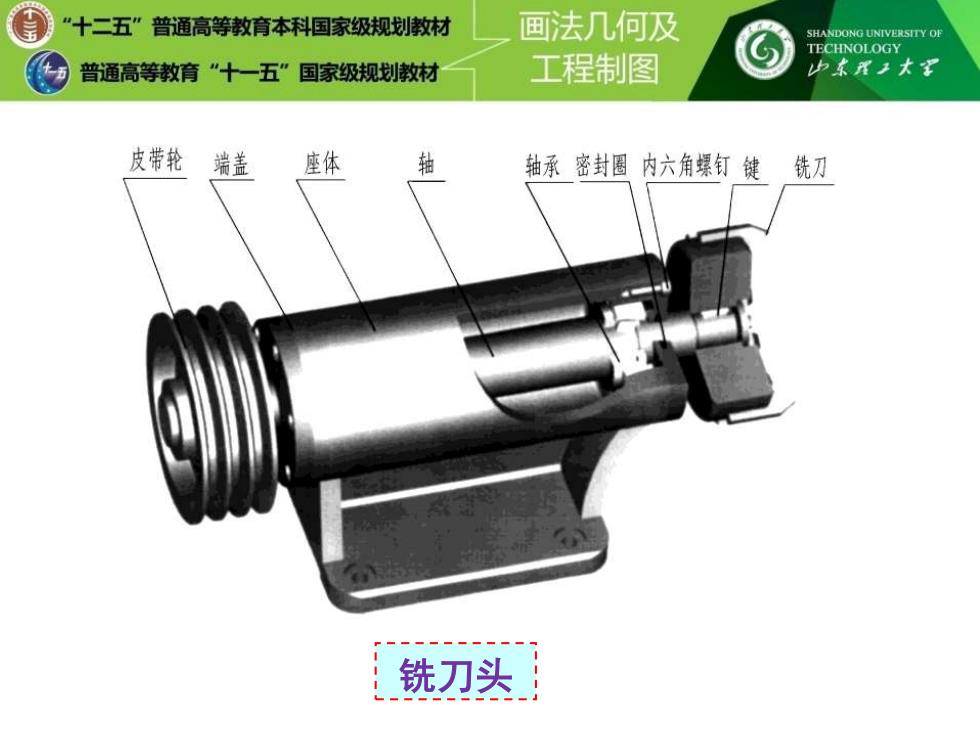

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 皮带轮端盖 座体 轴 轴承密封圈内六角螺钉键铣刀 铣刀头」
铣刀头

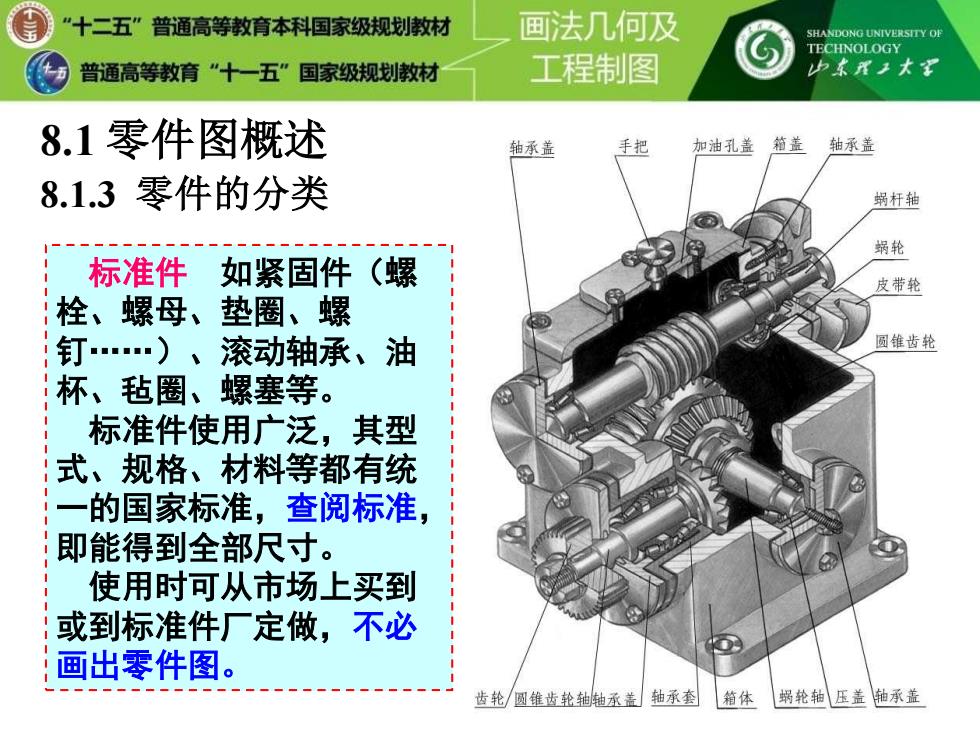

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 P东理王大 8.1零件图概述 轴承盖 手把 加油孔盖箱盖轴承盖 8.1.3零件的分类 蜗杆轴 蜗轮 标准件 如紧固件（螺 皮带轮 栓、螺母、垫圈、螺 钉.)、滚动轴承、油 圆锥齿轮 杯、毡圈、螺塞等。 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图。 齿轮圆锥齿轮轴轴承盖」轴承套图箱体蜗轮轴压盖轴承盖
8.1.3 零件的分类 8.1 零件图概述 标准件 如紧固件（螺 栓、螺母、垫圈、螺 钉.）、滚动轴承、油 杯、毡圈、螺塞等。 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图

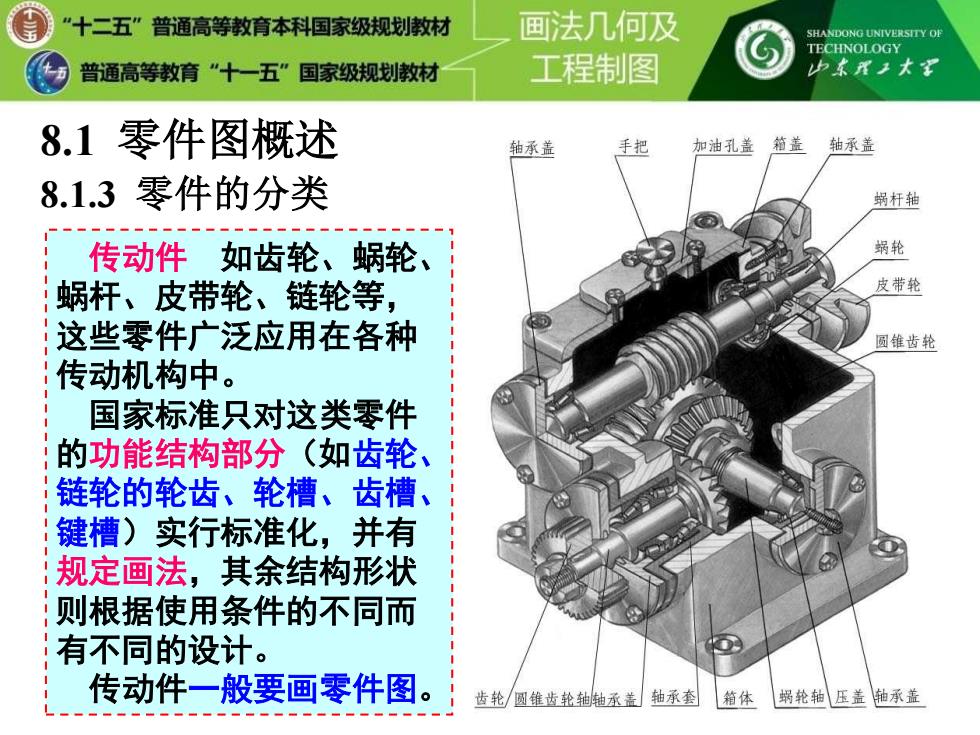

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY )普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 8.1零件图概述 轴承盖 手把 加油孔盖箱盖轴承盖 8.1.3零件的分类 蜗杆轴 传动件如齿轮、蜗轮、 蜗轮 蜗杆、皮带轮、链轮等， 皮带轮 ! 这些零件广泛应用在各种 圆锥齿轮 传动机构中。 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽)实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图。 齿轮圆锥齿轮轴轴承盖」轴承套图箱体蜗轮轴压盖轴承盖
8.1.3 零件的分类 8.1 零件图概述 传动件 如齿轮、蜗轮、 蜗杆、皮带轮、链轮等， 这些零件广泛应用在各种 传动机构中。 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽）实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 8.1零件图概述 轴承盖 手把 加油孔盖箱盖轴承盖 8.1.3零件的分类 蜗杆轴 般零件如箱体、箱 蜗轮 盖、轴等零件，它们的形 皮带轮 状、结构、大小都必须按 圆锥齿轮 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一般零件都需画出零件 图以供制造。 齿轮圆锥齿轮轴轴承盖」轴承套图箱体蜗轮轴压盖轴承盖
8.1.3 零件的分类 8.1零件图概述 一般零件 如箱体、箱 盖、轴等零件，它们的形 状、结构、大小都必须按 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一般零件都需画出零件 图以供制造

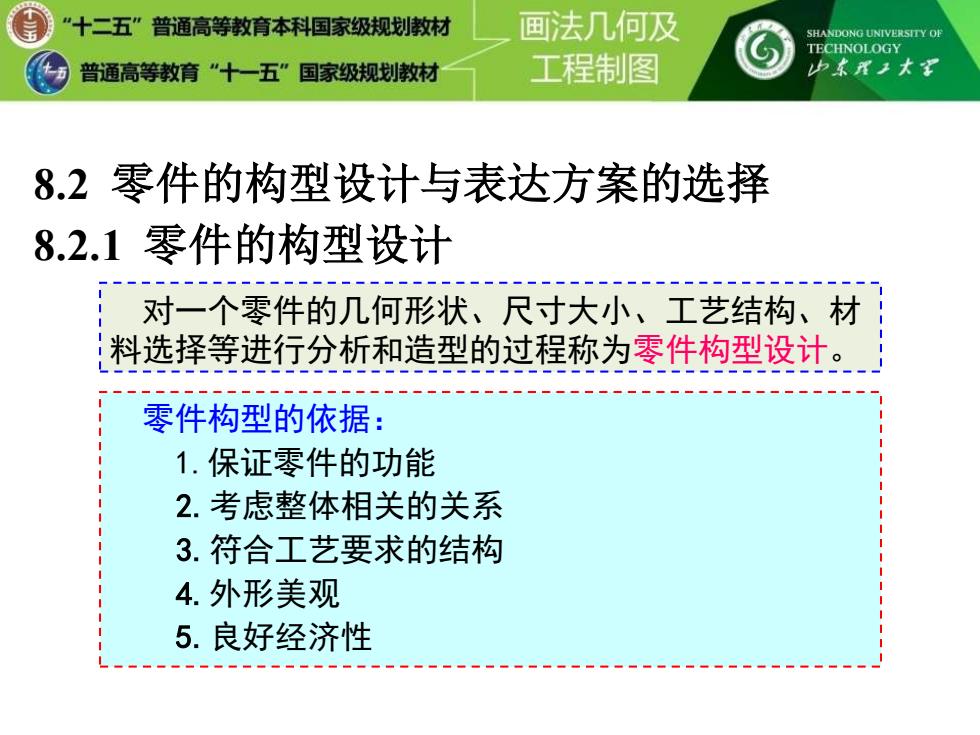

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本用王大军 8.2零件的构型设计与表达方案的选择 8.2.1零件的构型设计 对一个零件的几何形状、尺寸大小、工艺结构、材 料选择等进行分析和造型的过程称为零件构型设计。 零件构型的依据： 1.保证零件的功能 2.考虑整体相关的关系 3.符合工艺要求的结构 4.外形美观 5.良好经济性
8.2.1 零件的构型设计 对一个零件的几何形状、尺寸大小、工艺结构、材 料选择等进行分析和造型的过程称为零件构型设计。 零件构型的依据： 1.保证零件的功能 2.考虑整体相关的关系 3.符合工艺要求的结构 4.外形美观 5.良好经济性 8.2 零件的构型设计与表达方案的选择
