十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 铸造工艺对零件结构的要求：铸造圆角 合理 不合理 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂
铸造工艺对零件结构的要求：铸造圆角 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂。 合理 不合理

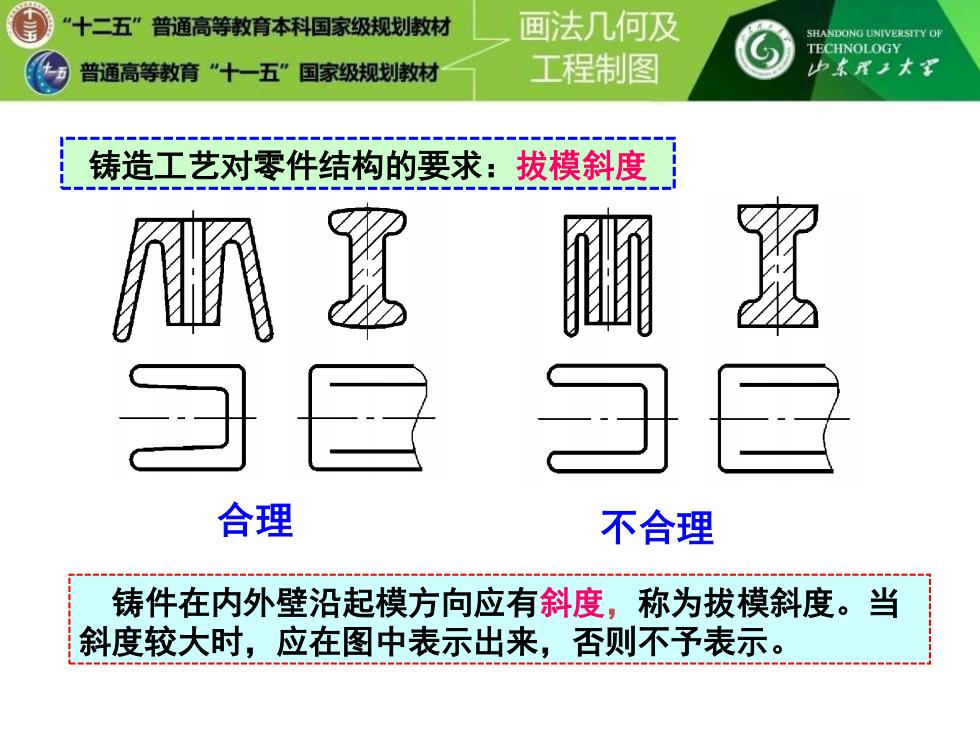

'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 铸造工艺对零件结构的要求：拔模斜度 拔模斜度 铸件在内外壁沿起模方向应有斜度，称为拔模斜度。当 斜度较大时，应在图中表示出来，否则不予表示
铸件在内外壁沿起模方向应有斜度，称为拔模斜度。当 斜度较大时，应在图中表示出来，否则不予表示。 拔模斜度 铸造工艺对零件结构的要求：拔模斜度
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开工大军 铸造工艺对零件结构的要求：拔模斜度 合理 不合理 铸件在内外壁沿起模方向应有斜度，称为拔模斜度。当 斜度较大时，应在图中表示出来，否则不予表示
铸件在内外壁沿起模方向应有斜度，称为拔模斜度。当 斜度较大时，应在图中表示出来，否则不予表示。 铸造工艺对零件结构的要求：拔模斜度 合理 不合理
'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东理王大 铸造工艺对零件结构的要求：壁厚 缩孔 裂纹 壁厚不均匀 壁厚均匀 壁厚逐渐过渡 为避免冷却时产生内应力而造成裂纹或缩孔，铸件壁厚 应尽量均匀一致，不同壁厚间应均匀过渡
壁厚不均匀 壁厚均匀 壁厚逐渐过渡 缩孔 裂纹 为避免冷却时产生内应力而造成裂纹或缩孔，铸件壁厚 应尽量均匀一致，不同壁厚间应均匀过渡。 铸造工艺对零件结构的要求：壁厚
