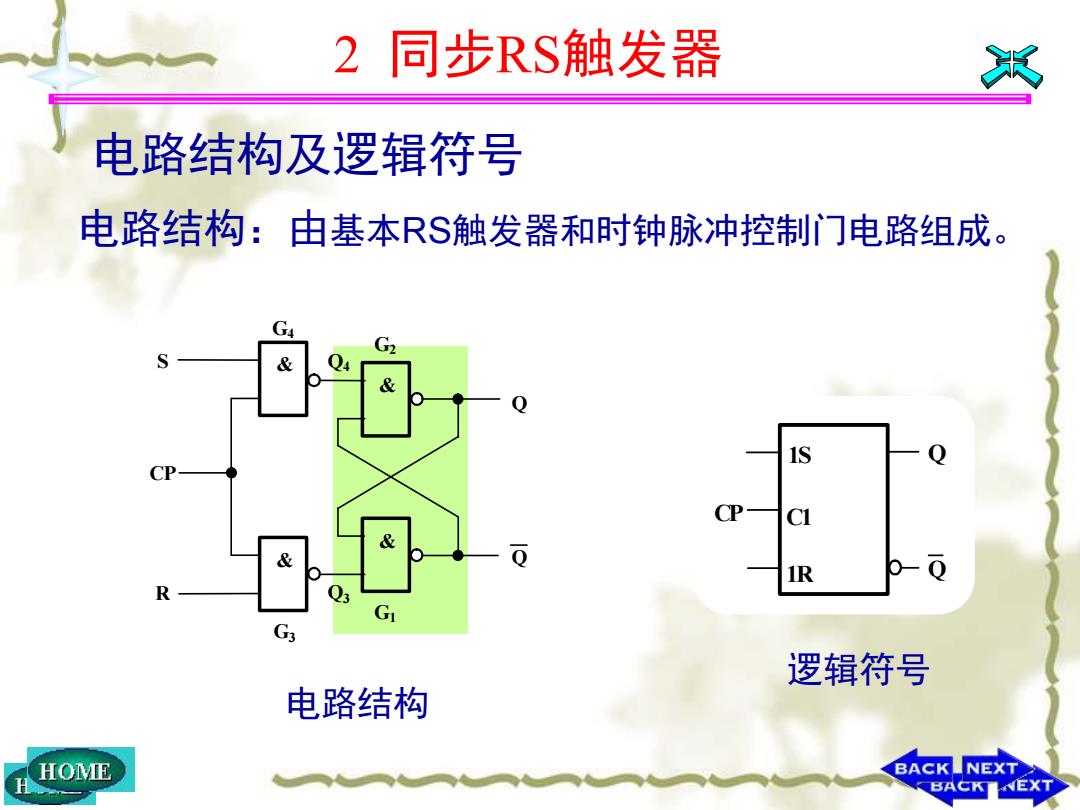

2同步RS触发器 沁 电路结构及逻辑符号 电路结构：由基本RS触发器和时钟脉冲控制门电路组成。 2 & 1S 1R Q R G G3 逻辑符号 电路结构 HOME BACKNEXT BACKNEXT
2 同步RS触发器 S CP R & & & & G3 G1 G2 G4 Q4 Q3 Q Q 1S C1 1R Q Q CP 逻辑符号 电路结构 电路结构及逻辑符号 电路结构：由基本RS触发器和时钟脉冲控制门电路组成

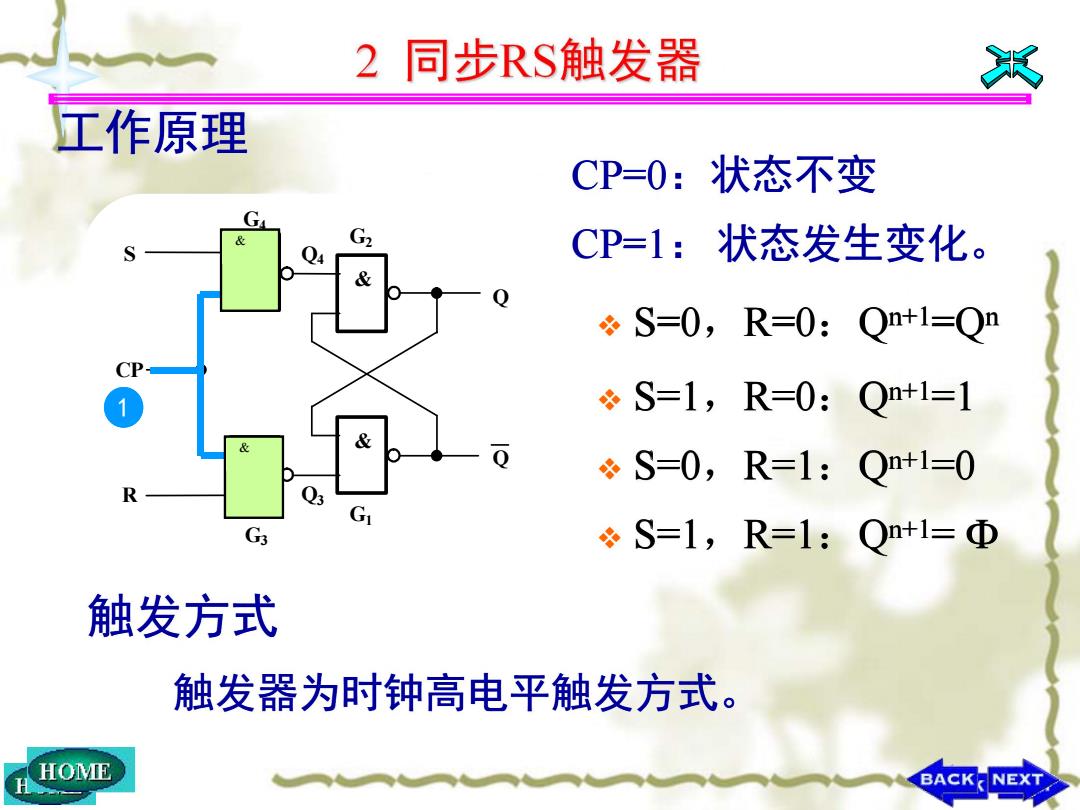

2同步RS触发器 这 工作原理 CP=0:状态不变 CP=1:状态发生变化。 S=0,R=0:Q+1=Qn CP S=1,R=0:Qn+1=1 S=0,R=1:Q+1=0 R G S=1,R=1:Qn+l=Φ 触发方式 触发器为时钟高电平触发方式。 HOME BACK NEXT
工作原理 S CP R & & & & G3 G1 G2 G4 Q4 Q3 Q Q v S=0，R=0：Qn+1=Qn v S=1，R=0：Qn+1=1 v S=0，R=1：Qn+1=0 v S=1，R=1：Qn+1= Ф CP=1： CP=0：状态不变 01 & & 触发方式 触发器为时钟高电平触发方式。 状态发生变化
2同步RS触发器 沁 工作波形 在CP为高电平期间，R、S信号影响触发器的状态。 在CP为低电平期间，触发器的状态不变。 同步RS触发器真值表 R )n+1 HOME BACKNEXT
工作波形 C P S R Q S R Qn+1 0 0 Qn 0 1 0 1 0 1 1 1 Ф 同步RS触发器真值表 在CP为低电平期间，触发器的状态不变。 在CP为高电平期间，R、S信号影响触发器的状态

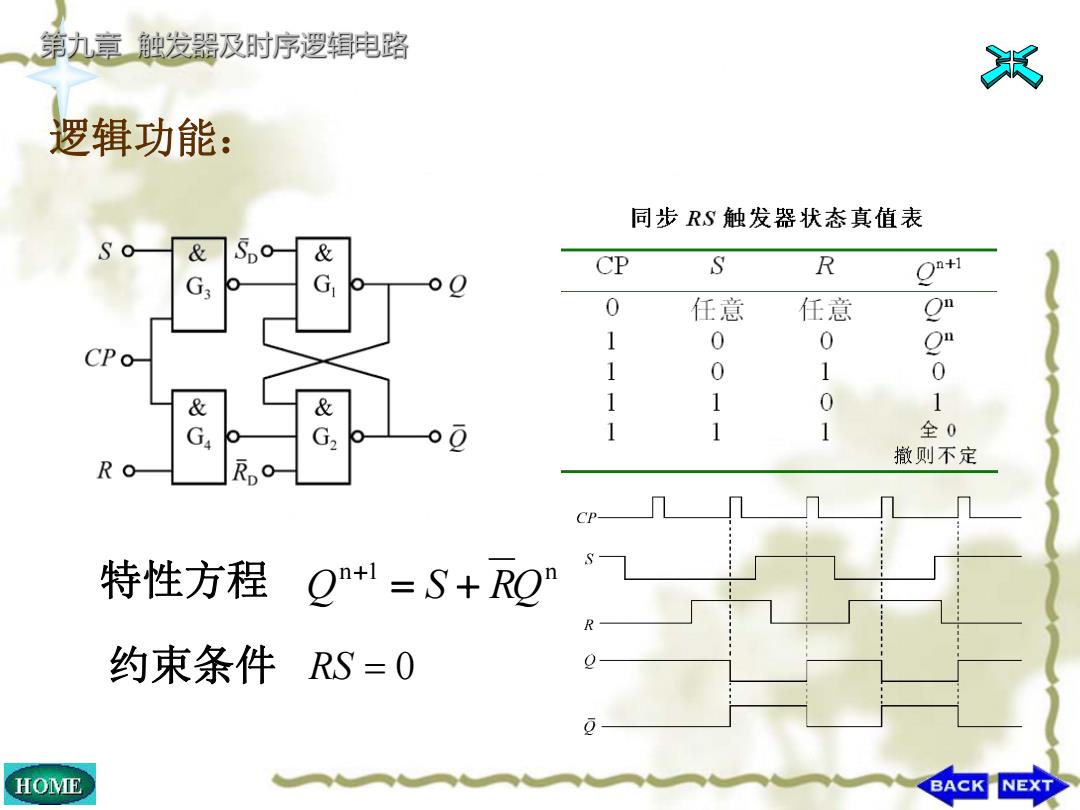

第九章触发器及时序逻辑电路 汉 逻辑功能： 同步RS触发器状态真值表 & & CP S R G ○0幻 0 任意 任意 on 1 0 0 CP on 1 0 1 0 & & 1 1 0 1 Ga G2 1 1 1 全0 撤则不定 特性方程 Ont!=S+RO 约束条件RS=0 HOME BACK NEXT
逻辑功能： 约束条件 特性方程 n 1 n Q S RQ RS 0

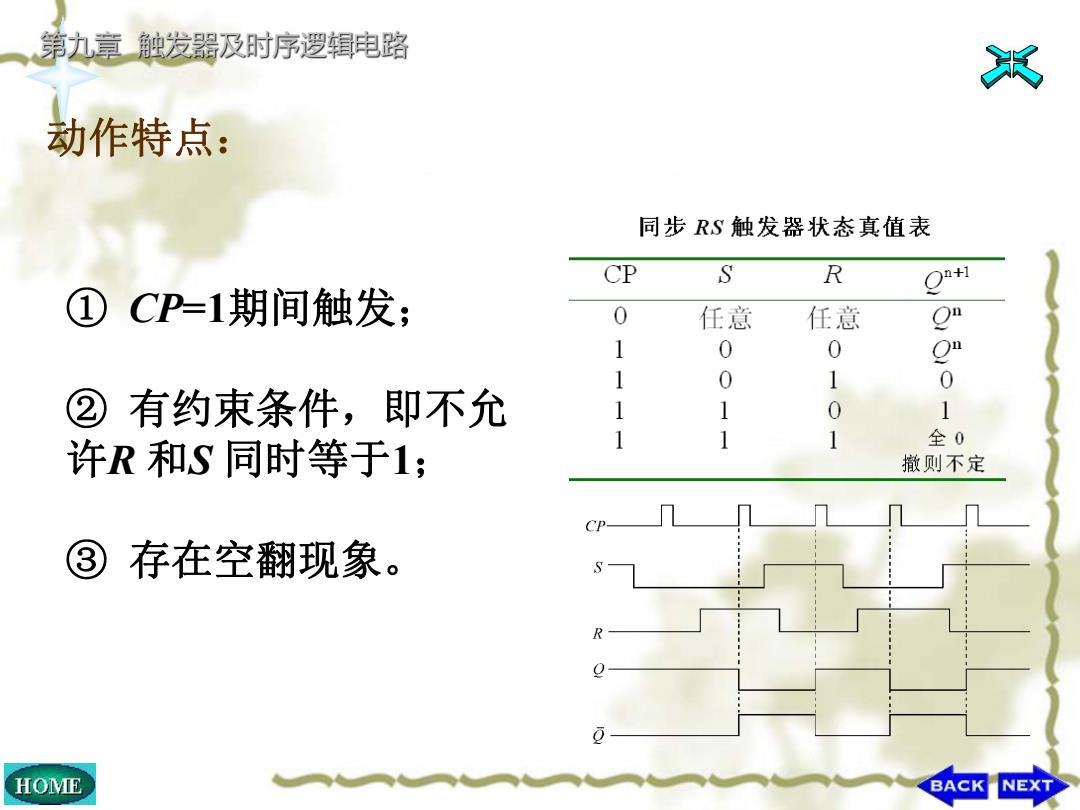

第九章触发器及时序逻辑电路 汉 动作特点： 同步RS触发器状态真值表 CP S R ○0* ① CP=1期间触发； 0 任意 任意 on 1 0 0 On 1 0 1 0 ② 有约束条件，即不允 1 1 0 1 全0 许R和S同时等于1； 1 1 撤则不定 3 存在空翻现象。 R HOME BACK NEXT
① CP=1期间触发； ② 有约束条件，即不允 许R 和S 同时等于1； ③ 存在空翻现象。 动作特点：
