第十章过关检测 (时间：60分钟满分：100分) 一、选择题（共10小题，每小题4分，共40分。在每小题给出的四个选项中，第 1~7小题只有一个选项符合题目要求，第8~10小题有多个选项符合题目要求，全 部选对的得4分，选对但不全的得2分，有选错或不答的得0分) 1关于电场强度和电势，下列说法正确的是() A.电场强度为零的地方，电势一定为零 B.在静电场中，沿电场方向电势逐渐降低 C.电荷一定会沿电场线方向移动 D.将一正的试探电荷从电势较低的等势面移到电势较高的等势面，电场力做正功 答案B 解桐电场强度为零的地方，电势不一定为零，例如等量同种电荷连线的中点处，选项A错误；在 静电场中，沿电场方向电势逐渐降低，选项B正确；电荷在电场中不一定会沿电场线方向移动， 与电荷的初速度方向、电场线的形状等都有关系，选项C错误；将一正的试探电荷从电势较 低的等势面移到电势较高的等势面，电势能增加，则电场力做负功，选项D错误。 2.下图为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线。两电子分别从α、b 两点运动到c点，设电场力对两电子做的功分别为W。和W,a、b点的电场强度大小分别为 Ea和Eb,则(） A.Wa=Wb.Ea>Eb B.Wa≠Wb,Ea>Eb C.Wa=Wb.Ea<Eb D.Wa≠Wb.Ea<Eb 答案A 解桐因a、b两点在同一等势线上，故Uac=Uhc,W。=eUac,W。=eUhc,故W。=W。由题图可知a 点处电场线比b点处电场线密，故E>Eb。选项A正确。 3.如图所示的匀强电场的电场强度为1.0×103N/C.ab平行于电场线.1ab=lcd=4cm.lac=lbd=3 cm。则下列计算结果正确的是( A.a、b之间的电势差为40V B.a、c之间的电势差为50V C.将gq=-5×103C的点电荷沿矩形路径abdca移动一周，静电力做的功是-0.25J D.将q=-5×103C的点电荷沿abd从a移到d,静电力做的功是0.25J 答案A
第十章过关检测 (时间:60 分钟 满分:100 分) 一、选择题(共 10 小题,每小题 4 分,共 40 分。在每小题给出的四个选项中,第 1~7 小题只有一个选项符合题目要求,第 8~10 小题有多个选项符合题目要求,全 部选对的得 4 分,选对但不全的得 2 分,有选错或不答的得 0 分) 1.关于电场强度和电势,下列说法正确的是( ) A.电场强度为零的地方,电势一定为零 B.在静电场中,沿电场方向电势逐渐降低 C.电荷一定会沿电场线方向移动 D.将一正的试探电荷从电势较低的等势面移到电势较高的等势面,电场力做正功 答案 B 解析电场强度为零的地方,电势不一定为零,例如等量同种电荷连线的中点处,选项 A 错误;在 静电场中,沿电场方向电势逐渐降低,选项 B 正确;电荷在电场中不一定会沿电场线方向移动, 与电荷的初速度方向、电场线的形状等都有关系,选项 C 错误;将一正的试探电荷从电势较 低的等势面移到电势较高的等势面,电势能增加,则电场力做负功,选项 D 错误。 2.下图为某示波管内的聚焦电场,实线和虚线分别表示电场线和等势线。两电子分别从 a、b 两点运动到 c 点,设电场力对两电子做的功分别为 Wa 和 Wb,a、b 点的电场强度大小分别为 Ea 和 Eb,则( ) A.Wa=Wb,Ea>Eb B.Wa≠Wb,Ea>Eb C.Wa=Wb,Ea<Eb D.Wa≠Wb,Ea<Eb 答案 A 解析因 a、b 两点在同一等势线上,故 Uac=Ubc,Wa=eUac,Wb=eUbc,故 Wa=Wb。由题图可知 a 点处电场线比 b 点处电场线密,故 Ea>Eb。选项 A 正确。 3.如图所示的匀强电场的电场强度为 1.0×103 N/C,ab 平行于电场线,lab=lcd=4 cm,lac=lbd=3 cm。则下列计算结果正确的是( ) A.a、b 之间的电势差为 40 V B.a、c 之间的电势差为 50 V C.将 q=-5×10-3 C 的点电荷沿矩形路径 abdca 移动一周,静电力做的功是-0.25 J D.将 q=-5×10-3 C 的点电荷沿 abd 从 a 移到 d,静电力做的功是 0.25 J 答案 A
解标由U4B=Ed得Ua6=1.0×103×0.04V=40V,选项A正确。国为a、c在同一等势面上，所 以UacO,选项B错误。将电荷沿abdea移动一周，位移为0，故静电力做的功为0，选项C错 误。Wad=Wb=gUb=(-5×103)×40J=-0.2J,选项D错误。 4.如图所示，在直角三角形所在的平面内有匀强电场，其中A点电势为0V,B点电势为3V,C 点电势为6V。己知∠ACB=30°，AB边长为v3m,D为AC的中点。现将一点电荷放在D 点，且点电荷在C点产生的电场强度为2N/C,则放入点电荷后，B点电场强度为() 30C A.4N/C B.5 N/C C.2/2 N/C D.V5 N/C 答案 解析D点电势为3V,BD连线为等势线，由几何关系可知，A点到等势线的距离为1.5m,所以 匀强电场的电场强度E1品NWC-2NWC,且与AB的夫角为30°，点电荷在B点的电场强度 E2与E1垂直，所以合电场强度E=2VZN/C。 5.下图为某电容传声器结构示意图，当人对着传声器讲话，膜片会振动。若某次膜片振动时，膜 片与极板距离增大，则在此过程中( 极板空腔 支架 膜片、 声波 电容传声器结构示意图 A膜片与极板组成的电容器的电容增大 B.极板所带电荷量增大 C.膜片与极板间的电场强度增大 D.电阻R中有电流通过 答案D 解团根据C一品可知，膜片与极板距离增大，膜片与权板组成的电容器的电容减小，选项A错 误；根据Q=CU可知极板所带电荷量减小，因此电容器要通过电阻R放电，所以选项D正确，B 错误根据E-智可知，膜片与极板间的电场强度减小，选项C错误。 6.如图所示，在平面直角坐标系xOy内，固定有A、B、C、D四个电荷量均为Q的点电荷，它 们关于两坐标轴对称，其中A、B带正电，C、D带负电，它们产生电场的等势面如图中虚线所 示，坐标轴上abcd是图中正方形的四个顶点，则()
解析由 UAB=Ed 得 Uab=1.0×103×0.04 V=40 V,选项 A 正确。因为 a、c 在同一等势面上,所 以 Uac=0,选项 B 错误。将电荷沿 abdca 移动一周,位移为 0,故静电力做的功为 0,选项 C 错 误。Wad=Wab=qUab=(-5×10-3 )×40 J=-0.2 J,选项 D 错误。 4.如图所示,在直角三角形所在的平面内有匀强电场,其中 A 点电势为 0 V,B 点电势为 3 V,C 点电势为 6 V。已知∠ACB=30°,AB 边长为√3 m,D 为 AC 的中点。现将一点电荷放在 D 点,且点电荷在 C 点产生的电场强度为 2 N/C,则放入点电荷后,B 点电场强度为( ) A.4 N/C B.5 N/C C.2√2 N/C D.√5 N/C 答案 C 解析 D 点电势为 3 V,BD 连线为等势线,由几何关系可知,A 点到等势线的距离为 1.5 m,所以 匀强电场的电场强度 E1= 3 1.5 N/C=2 N/C,且与 AB 的夹角为 30°,点电荷在 B 点的电场强度 E2 与 E1 垂直,所以合电场强度 E=2√2 N/C。 5.下图为某电容传声器结构示意图,当人对着传声器讲话,膜片会振动。若某次膜片振动时,膜 片与极板距离增大,则在此过程中( ) 电容传声器结构示意图 A.膜片与极板组成的电容器的电容增大 B.极板所带电荷量增大 C.膜片与极板间的电场强度增大 D.电阻 R 中有电流通过 答案 D 解析根据 C= 𝜀r𝑆 4π𝑘𝑑可知,膜片与极板距离增大,膜片与极板组成的电容器的电容减小,选项 A 错 误;根据 Q=CU 可知极板所带电荷量减小,因此电容器要通过电阻 R 放电,所以选项 D 正确,B 错误;根据 E=𝑈 𝑑可知,膜片与极板间的电场强度减小,选项 C 错误。 6.如图所示,在平面直角坐标系 xOy 内,固定有 A、B、C、D 四个电荷量均为 Q 的点电荷,它 们关于两坐标轴对称,其中 A、B 带正电,C、D 带负电,它们产生电场的等势面如图中虚线所 示,坐标轴上 abcd 是图中正方形的四个顶点,则( )
A.b、d两点电势相等，电场强度不相等 B.b、d两点电场强度相同，电势不相等 C.将电子沿路径α→O→c移动，电场力做正功 D.将电子沿路径Q→b→c移动，电场力先做负功，后做正功 答案B 解桐根据对称性可知，b、d两点的电场强度大小相等，方向相同，均由b指向d,则电场强度相 同。b、d两点间的电场线由b指向d,所以b点的电势高于d点的电势，故选项A错误，B正 确；将电子沿路径α→O→c移动，电势不变，静电力不做功，故选项C错误；将电子沿路径 a→b→c移动，从a到b,电场力做正功，从b到c,电场力做负功，故选项D错误。 7两个点电荷Q1、Q2位于x轴上A、B两点，若取无限远处的电势为零，则在它们形成的电场 中，沿x轴正方向上各点的电势如图所示，且AP>PB。由图像提供的信息可知() AP点的电场强度为零 B.Q1的电荷量较大 C.电子沿x轴从A移到B的过程中，加速度逐渐减小 D.电子沿x轴从A移到B的过程中，电场力先做正功，后做负功 答案B 解韧该题中，-x图像的斜率大小表示该点的电场强度大小，E器由于P点的斜率不为零，所 以P点的电场强度不为零，选项A错误：从A到B电场强度先减小后增大，没有电场强度为零 的位置，所以两电荷为异种电荷，电场强度最小值的位置靠近Q2,所以Q1的电荷量较大，选项 B正确：加速度a所以电子沿x轴从A到B加速度先减小后增大，选项C错误：电场强度 71 的方向是从A指向B,所以电子沿x轴从A移到B的过程中，电场力一直做负功，选项D错 误。 8.如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面（纸面）内，且相对于过轨迹 最低点P的竖直线对称，忽略空气阻力。由此可知() 0 A.O点的电势比P点高 B.油滴在Q点的动能比它在P点的大 C.油滴在O点的电势能比它在P点的大 D.油滴在Q点的加速度大小比它在P点的小 答案AB 解析带电油滴在电场中受重力、电场力作用，据其轨迹的对称性可知，电场力方向竖直向上， 且电场力大于重力，电场力先做负功后做正功。则电场强度方向向下，Q点的电势比P,点高， 选项A正确。油滴在P点的速度最小，选项B正确。油滴在P点的电势能最大，选项C错 误。油滴运动的加速度大小不变，选项D错误
A.b、d 两点电势相等,电场强度不相等 B.b、d 两点电场强度相同,电势不相等 C.将电子沿路径 a→O→c 移动,电场力做正功 D.将电子沿路径 a→b→c 移动,电场力先做负功,后做正功 答案 B 解析根据对称性可知,b、d 两点的电场强度大小相等,方向相同,均由 b 指向 d,则电场强度相 同。b、d 两点间的电场线由 b 指向 d,所以 b 点的电势高于 d 点的电势,故选项 A 错误,B 正 确;将电子沿路径 a→O→c 移动,电势不变,静电力不做功,故选项 C 错误;将电子沿路径 a→b→c 移动,从 a 到 b,电场力做正功,从 b 到 c,电场力做负功,故选项 D 错误。 7.两个点电荷 Q1、Q2 位于 x 轴上 A、B 两点,若取无限远处的电势为零,则在它们形成的电场 中,沿 x 轴正方向上各点的电势如图所示,且 AP>PB。由图像提供的信息可知( ) A.P 点的电场强度为零 B.Q1 的电荷量较大 C.电子沿 x 轴从 A 移到 B 的过程中,加速度逐渐减小 D.电子沿 x 轴从 A 移到 B 的过程中,电场力先做正功,后做负功 答案 B 解析该题中,φ-x 图像的斜率大小表示该点的电场强度大小,E=Δ𝜑 Δ𝑥 ,由于 P 点的斜率不为零,所 以 P 点的电场强度不为零,选项 A 错误;从 A 到 B 电场强度先减小后增大,没有电场强度为零 的位置,所以两电荷为异种电荷,电场强度最小值的位置靠近 Q2,所以 Q1 的电荷量较大,选项 B 正确;加速度 a= 𝐸𝑞 𝑚 ,所以电子沿 x 轴从 A 到 B 加速度先减小后增大,选项 C 错误;电场强度 的方向是从 A 指向 B,所以电子沿 x 轴从 A 移到 B 的过程中,电场力一直做负功,选项 D 错 误。 8.如图所示,一带负电荷的油滴在匀强电场中运动,其轨迹在竖直面(纸面)内,且相对于过轨迹 最低点 P 的竖直线对称,忽略空气阻力。由此可知( ) A.Q 点的电势比 P 点高 B.油滴在 Q 点的动能比它在 P 点的大 C.油滴在 Q 点的电势能比它在 P 点的大 D.油滴在 Q 点的加速度大小比它在 P 点的小 答案 AB 解析带电油滴在电场中受重力、电场力作用,据其轨迹的对称性可知,电场力方向竖直向上, 且电场力大于重力,电场力先做负功后做正功。则电场强度方向向下,Q 点的电势比 P 点高, 选项 A 正确。油滴在 P 点的速度最小,选项 B 正确。油滴在 P 点的电势能最大,选项 C 错 误。油滴运动的加速度大小不变,选项 D 错误
mg 9.如图所示，水平面MN的下方存在竖直向下的匀强电场，一质量为m的带电小球由MN上方 的A点以一定初速度水平抛出，从B点进入电场，到达C点时速度方向恰好水平，A、B、C三 点在同一直线上，且IB=2lgc,由此可知 () A A.电场力为3mg B.小球带负电 C.小球从A到B与从B到C的运动时间相等 D.小球从A到B与从B到C的速度变化量相同 答案ABD 解桐由题意可得，从竖直方向看，小球初速度为0，先加速后减速到0从水平方向上看，小球做 匀速直线运动。因为14B=2lBC,故在做平抛运动时的水平位移是小球在电场中水平位移的2 倍，而水平方向的速度相等，所以平抛运动的时间是电场中运动时间的2倍。根据公式 2-2心，平抛运动的末速度和电场中运动的初速度相等，平抛运动的竖直位移是电场中竖直方 向位移的2倍，故电场中的加速度是平抛时加速度的2倍，因为平抛时的加速度为g,所以电场 运动时的加速度为2g,方向竖直向上，所以F电-mg=2mg,得电场力F电=3mg,选项A正确。小 球在竖直向下的电场中受向上的电场力，故小球带负电，选项B正确。小球从A到B与从B 到C的运动时间不相等，平抛运动的时间是电场中运动时间的2倍，选项C错误。因为 △v=al,A到B的速度变化量为g21,B到C的速度变化量为2g1,故它们是相等的，选项D正 确。 10.图中虚线α、b、cd、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为 2V。一电子经过a时的动能为l0eV,从a到d的过程中克服电场力所做的功为6eV。下 列说法正确的是() b A.平面c上的电势为零 B.该电子可能到达不了平面f C.该电子经过平面d时，其电势能为4eV D.该电子经过平面b时的速率是经过d时的2倍 答案AB 解析电子从a到d克服电场力做功6eV,则a、d之间的电势差为6V,匀强电场中间距相等 的等势面为等差等势面，所以平面a、b、c、d、f的电势依次为4V、2V、0V、-2V、-4V, 选项A正确：因为电子的运动方向不一定与等势面垂直，所以电子可能不会到达平面选项B 正确；电子从c到d,克服电场力做功2eV,电势能增加2eV,所以电子经过平面d时的电势能 为2eV,选项C错误；电子从a到b,克服电场力做功2eV,根据动能定理有10eV-2mv。2-2
9.如图所示,水平面 MN 的下方存在竖直向下的匀强电场,一质量为 m 的带电小球由 MN 上方 的 A 点以一定初速度水平抛出,从 B 点进入电场,到达 C 点时速度方向恰好水平,A、B、C 三 点在同一直线上,且 lAB=2lBC,由此可知 ( ) A.电场力为 3mg B.小球带负电 C.小球从 A 到 B 与从 B 到 C 的运动时间相等 D.小球从 A 到 B 与从 B 到 C 的速度变化量相同 答案 ABD 解析由题意可得,从竖直方向看,小球初速度为 0,先加速后减速到 0;从水平方向上看,小球做 匀速直线运动。因为 lAB=2lBC,故在做平抛运动时的水平位移是小球在电场中水平位移的 2 倍,而水平方向的速度相等,所以平抛运动的时间是电场中运动时间的 2 倍。根据公式 v 2=2ax,平抛运动的末速度和电场中运动的初速度相等,平抛运动的竖直位移是电场中竖直方 向位移的 2 倍,故电场中的加速度是平抛时加速度的 2 倍,因为平抛时的加速度为 g,所以电场 运动时的加速度为 2g,方向竖直向上,所以 F 电-mg=2mg,得电场力 F 电=3mg,选项 A 正确。小 球在竖直向下的电场中受向上的电场力,故小球带负电,选项 B 正确。小球从 A 到 B 与从 B 到 C 的运动时间不相等,平抛运动的时间是电场中运动时间的 2 倍,选项 C 错误。因为 Δv=at,A 到 B 的速度变化量为 g·2t,B 到 C 的速度变化量为 2g·t,故它们是相等的,选项 D 正 确。 10.图中虚线 a、b、c、d、f 代表匀强电场内间距相等的一组等势面,已知平面 b 上的电势为 2 V。一电子经过 a 时的动能为 10 eV,从 a 到 d 的过程中克服电场力所做的功为 6 eV。下 列说法正确的是( ) A.平面 c 上的电势为零 B.该电子可能到达不了平面 f C.该电子经过平面 d 时,其电势能为 4 eV D.该电子经过平面 b 时的速率是经过 d 时的 2 倍 答案 AB 解析电子从 a 到 d 克服电场力做功 6 eV, 则 a、d 之间的电势差为 6 V,匀强电场中间距相等 的等势面为等差等势面,所以平面 a、b、c、d、f 的电势依次为 4 V、2 V、0 V、-2 V、-4 V, 选项 A 正确;因为电子的运动方向不一定与等势面垂直,所以电子可能不会到达平面 f,选项 B 正确;电子从 c 到 d,克服电场力做功 2 eV,电势能增加 2 eV,所以电子经过平面 d 时的电势能 为 2 eV,选项 C 错误;电子从 a 到 b,克服电场力做功 2 eV,根据动能定理有 10 eV- 1 2 𝑚𝑣𝑏 2=2

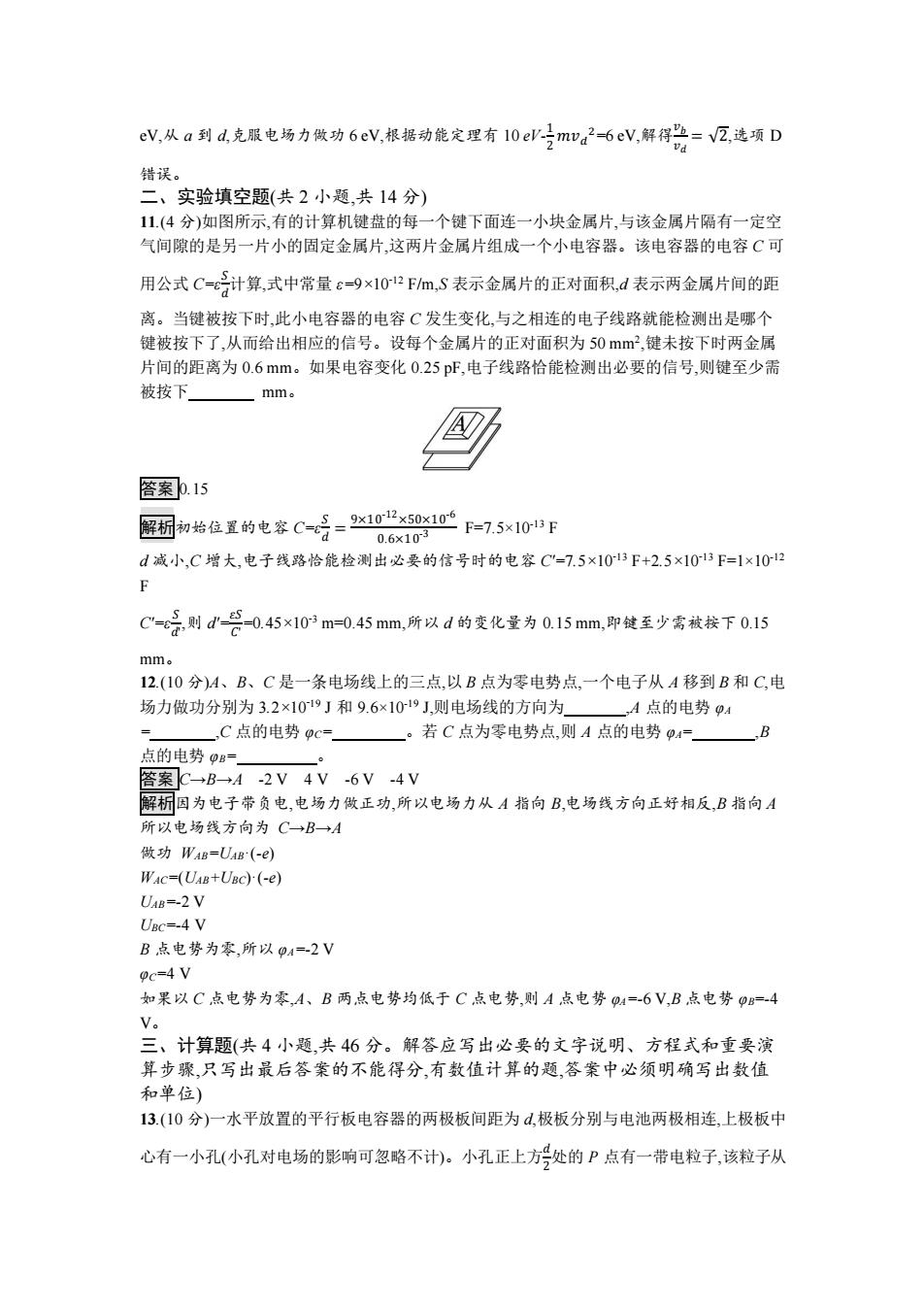

eV,从a到d克服电场力做功6cV,根据动能定理有10eV号mva2-6cV,解得=V2,选项D 错误。 二、实验填空题（共2小题，共14分） 11.(4分)如图所示，有的计算机键盘的每一个键下面连一小块金属片，与该金属片隔有一定空 气间隙的是另一片小的固定金属片，这两片金属片组成一个小电容器。该电容器的电容C可 用公式C=计算，式中常量e=9×1012Fm,S表示金属片的正对面积，d表示两金属片间的距 离。当键被按下时，此小电容器的电容C发生变化，与之相连的电子线路就能检测出是哪个 键被按下了，从而给出相应的信号。设每个金属片的正对面积为50mm,键未按下时两金属 片间的距离为0.6mm。如果电容变化0.25pF,电子线路恰能检测出必要的信号，则键至少需 被按下 mm。 答案b.15 解桐初始位置的电容C- S_9x1012x50×10-6 F=7.5×1013F 0.6×103 d减小，C增大，电子线路恰能检测出必要的信号时的电容C-7.5×10-13F+2.5×1013F=1×1012 C=号则d-名0.45x103m=045mm,所以d的变化量为0.15mm,即钱至少需孩按下0.15 mm。 12.(10分)4、B、C是一条电场线上的三点，以B点为零电势点，一个电子从A移到B和C,电 场力做功分别为3.2×1019J和9.6×1019J,则电场线的方向为，A点的电势04 ,C点的电势pc=一。若C点为零电势点，则A点的电势p4= B 点的电势pB= 答案-→B→A-2V4V-6V-4V 解桐因为电子带负电，电场力做正功，所以电场力从A指向B,电场线方向正好相反，B指向A 所以电场线方向为C一B→A 做功WAB=UAB(-e) WAC=(UAB+UBC)(-e) UAB=-2V UBC=-4 V B点电势为零，所以pA=-2V 9c=4 V 如果以C点电势为零，A、B两，点电势均低于C点电势，则A点电势A=-6V,B点电势pB=-4 V。 三、计算题（共4小题，共46分。解答应写出必要的文字说明、方程式和重要演 算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值 和单位) 13.(10分)一水平放置的平行板电容器的两极板间距为d,极板分别与电池两极相连，上极板中 心有一小孔（小孔对电场的影响可忽略不计）。小孔正上方号处的P点有一带电粒子，该粒子从
eV,从 a 到 d,克服电场力做功 6 eV,根据动能定理有 10 eV- 1 2 𝑚𝑣𝑑 2=6 eV,解得𝑣𝑏 𝑣𝑑 = √2,选项 D 错误。 二、实验填空题(共 2 小题,共 14 分) 11.(4 分)如图所示,有的计算机键盘的每一个键下面连一小块金属片,与该金属片隔有一定空 气间隙的是另一片小的固定金属片,这两片金属片组成一个小电容器。该电容器的电容 C 可 用公式 C=ε 𝑆 𝑑计算,式中常量 ε=9×10-12 F/m,S 表示金属片的正对面积,d 表示两金属片间的距 离。当键被按下时,此小电容器的电容 C 发生变化,与之相连的电子线路就能检测出是哪个 键被按下了,从而给出相应的信号。设每个金属片的正对面积为 50 mm2 ,键未按下时两金属 片间的距离为 0.6 mm。如果电容变化 0.25 pF,电子线路恰能检测出必要的信号,则键至少需 被按下 mm。 答案 0.15 解析初始位置的电容 C=ε 𝑆 𝑑 = 9×10 -12×50×10 -6 0.6×10 -3 F=7.5×10-13 F d 减小,C 增大,电子线路恰能检测出必要的信号时的电容 C'=7.5×10-13 F+2.5×10-13 F=1×10-12 F C'=ε 𝑆 𝑑' ,则 d'=𝜀𝑆 𝐶' =0.45×10-3 m=0.45 mm,所以 d 的变化量为 0.15 mm,即键至少需被按下 0.15 mm。 12.(10 分)A、B、C 是一条电场线上的三点,以 B 点为零电势点,一个电子从 A 移到 B 和 C,电 场力做功分别为 3.2×10-19 J 和 9.6×10-19 J,则电场线的方向为 ,A 点的电势 φA = ,C 点的电势 φC= 。若 C 点为零电势点,则 A 点的电势 φA= ,B 点的电势 φB= 。 答案 C→B→A -2 V 4 V -6 V -4 V 解析因为电子带负电,电场力做正功,所以电场力从 A 指向 B,电场线方向正好相反,B 指向 A 所以电场线方向为 C→B→A 做功 WAB=UAB·(-e) WAC=(UAB+UBC)·(-e) UAB=-2 V UBC=-4 V B 点电势为零,所以 φA=-2 V φC=4 V 如果以 C 点电势为零,A、B 两点电势均低于 C 点电势,则 A 点电势 φA=-6 V,B 点电势 φB=-4 V。 三、计算题(共 4 小题,共 46 分。解答应写出必要的文字说明、方程式和重要演 算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值 和单位) 13.(10 分)一水平放置的平行板电容器的两极板间距为 d,极板分别与电池两极相连,上极板中 心有一小孔(小孔对电场的影响可忽略不计)。小孔正上方𝑑 2 处的 P 点有一带电粒子,该粒子从
