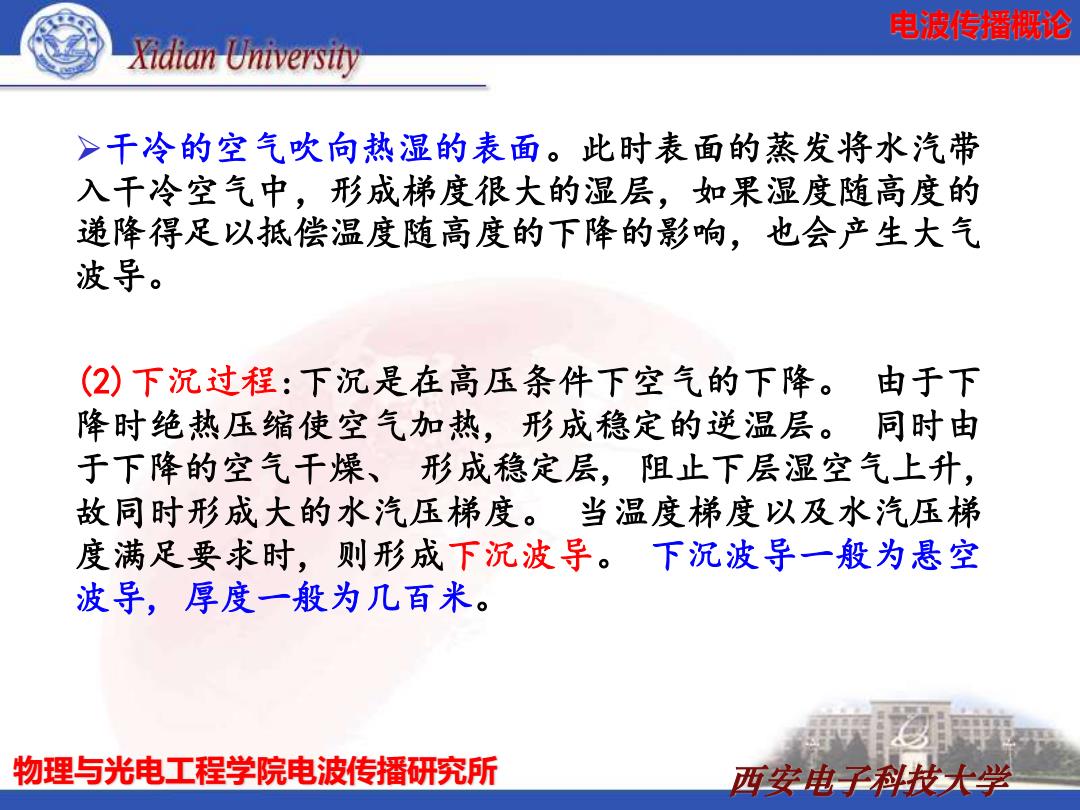

电波传播概论 Xidian University >干冷的空气吹向热湿的表面。此时表面的蒸发将水汽带 入干冷空气中，形成梯度很大的湿层，如果湿度随高度的 递降得足以抵偿温度随高度的下降的影响，也会产生大气 波导。 (2)下沉过程：下沉是在高压条件下空气的下降。由于下 降时绝热压缩使空气加热，形成稳定的逆温层。同时由 于下降的空气干燥、形成稳定层，阻止下层湿空气上升， 故同时形成大的水汽压梯度。当温度梯度以及水汽压梯 度满足要求时，则形成下沉波导。下沉波导一般为悬空 波导，厚度一般为几百米。 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 ➢干冷的空气吹向热湿的表面。此时表面的蒸发将水汽带 入干冷空气中，形成梯度很大的湿层，如果湿度随高度的 递降得足以抵偿温度随高度的下降的影响，也会产生大气 波导。 (2)下沉过程:下沉是在高压条件下空气的下降。 由于下 降时绝热压缩使空气加热, 形成稳定的逆温层。 同时由 于下降的空气干燥、 形成稳定层, 阻止下层湿空气上升, 故同时形成大的水汽压梯度。 当温度梯度以及水汽压梯 度满足要求时, 则形成下沉波导。 下沉波导一般为悬空 波导, 厚度一般为几百米

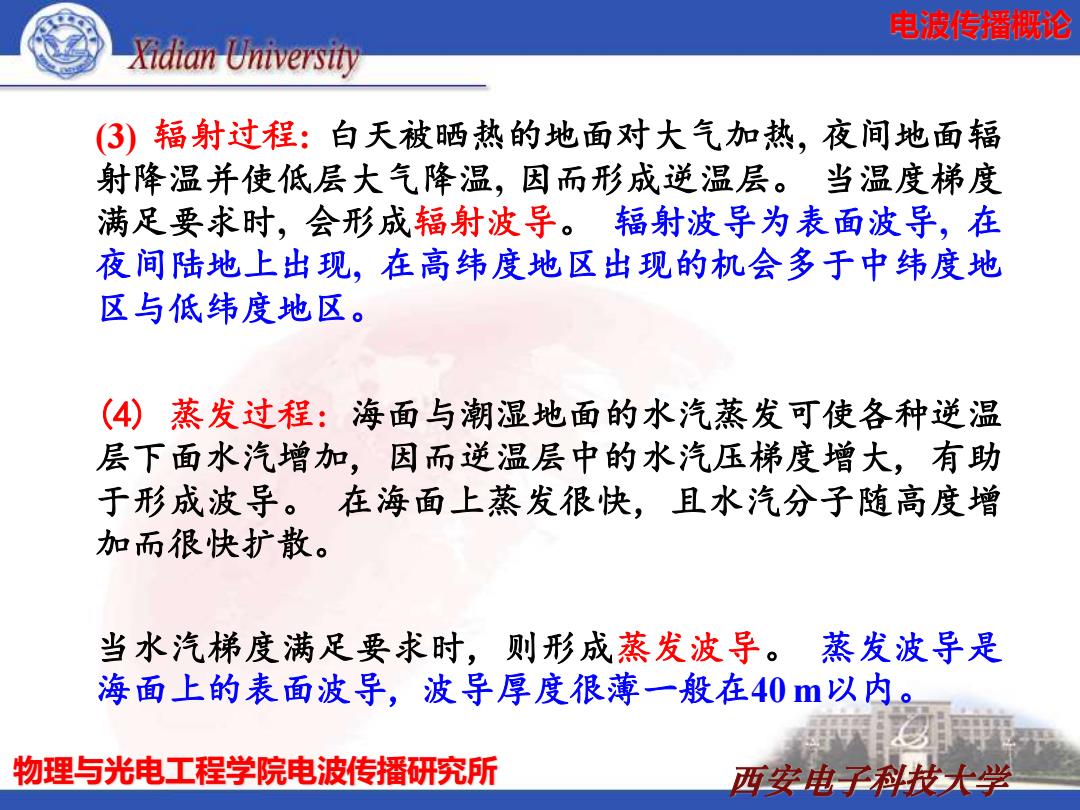

电波传播概论 Xidian University (3)辐射过程：白天被晒热的地面对大气加热，夜间地面辐 射降温并使低层大气降温，因而形成逆温层。当温度梯度 满足要求时，会形成辐射波导。辐射波导为表面波导，在 夜间陆地上出现，在高纬度地区出现的机会多于中纬度地 区与低纬度地区。 (4)蒸发过程：海面与潮湿地面的水汽蒸发可使各种逆温 层下面水汽增加，因而逆温层中的水汽压梯度增大，有助 于形成波导。在海面上蒸发很快，且水汽分子随高度增 加而很快扩散。 当水汽梯度满足要求时，则形成蒸发波导。蒸发波导是 海面上的表面波导，波导厚度很薄一般在40m以内。 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 (3) 辐射过程: 白天被晒热的地面对大气加热, 夜间地面辐 射降温并使低层大气降温, 因而形成逆温层。 当温度梯度 满足要求时, 会形成辐射波导。 辐射波导为表面波导, 在 夜间陆地上出现, 在高纬度地区出现的机会多于中纬度地 区与低纬度地区。 (4) 蒸发过程: 海面与潮湿地面的水汽蒸发可使各种逆温 层下面水汽增加, 因而逆温层中的水汽压梯度增大, 有助 于形成波导。 在海面上蒸发很快, 且水汽分子随高度增 加而很快扩散。 当水汽梯度满足要求时, 则形成蒸发波导。 蒸发波导是 海面上的表面波导, 波导厚度很薄一般在40 m以内

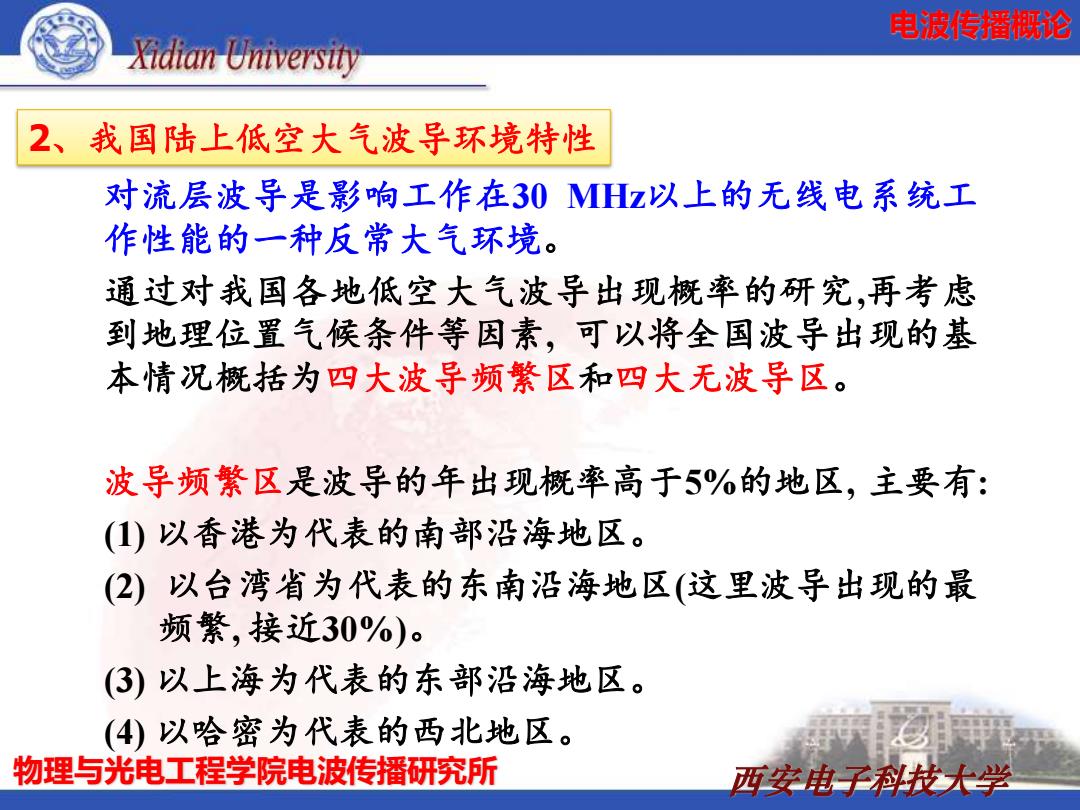

电波传播概论 Xidian University 2、我国陆上低空大气波导环境特性 对流层波导是影响工作在30MHz以上的无线电系统工 作性能的一种反常大气环境。 通过对我国各地低空大气波导出现概率的研究，再考虑 到地理位置气候条件等因素，可以将全国波导出现的基 本情况概括为四大波导频繁区和四大无波导区。 波导频繁区是波导的年出现概率高于5%的地区，主要有： ()以香港为代表的南部沿海地区。 (2)以台湾省为代表的东南沿海地区（这里波导出现的最 频繁，接近30%)。 3)以上海为代表的东部沿海地区。 (4以哈密为代表的西北地区。 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 对流层波导是影响工作在30 MHz以上的无线电系统工 作性能的一种反常大气环境。 通过对我国各地低空大气波导出现概率的研究,再考虑 到地理位置气候条件等因素, 可以将全国波导出现的基 本情况概括为四大波导频繁区和四大无波导区。 波导频繁区是波导的年出现概率高于5%的地区, 主要有: (1) 以香港为代表的南部沿海地区。 (2) 以台湾省为代表的东南沿海地区(这里波导出现的最 频繁, 接近30%)。 (3) 以上海为代表的东部沿海地区。 (4) 以哈密为代表的西北地区。 2、我国陆上低空大气波导环境特性

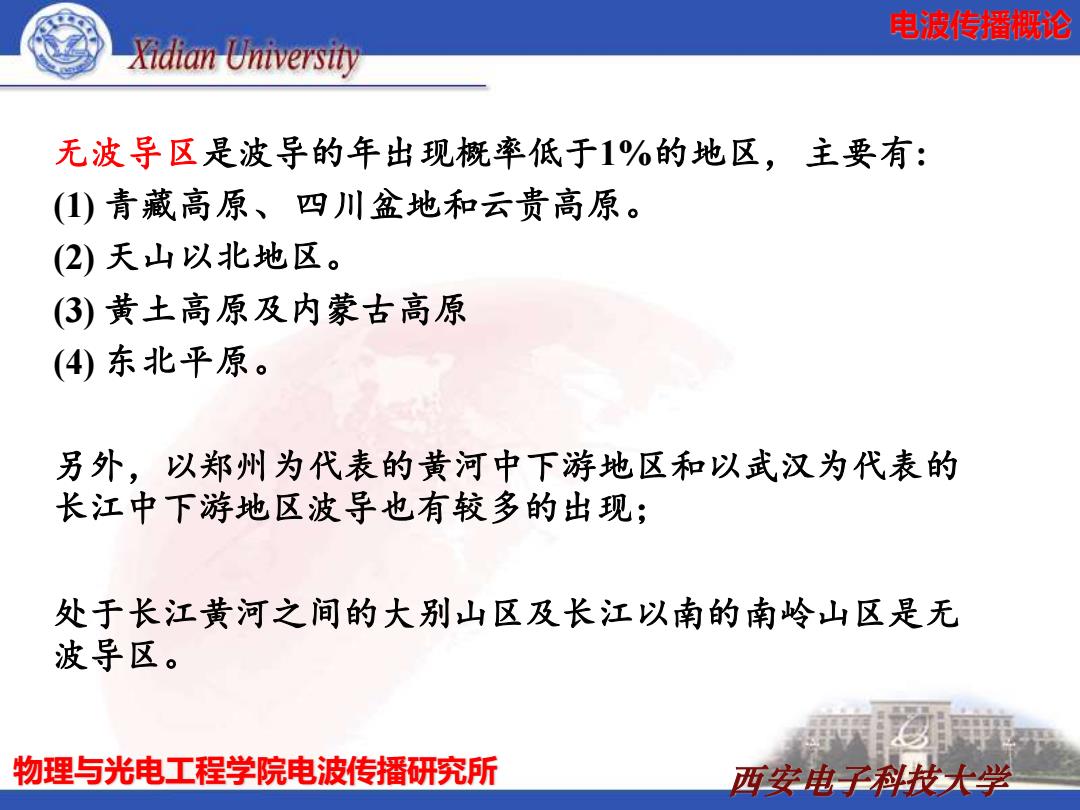

电波传播概论 Xidian University 无波导区是波导的年出现概率低于1%的地区，主要有： ()青藏高原、四川盆地和云贵高原。 (2)天山以北地区。 (3)黄土高原及内蒙古高原 (4)东北平原。 另外，以郑州为代表的黄河中下游地区和以武汉为代表的 长江中下游地区波导也有较多的出现； 处于长江黄河之间的大别山区及长江以南的南岭山区是无 波导区。 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 无波导区是波导的年出现概率低于1%的地区，主要有: (1) 青藏高原、四川盆地和云贵高原。 (2) 天山以北地区。 (3) 黄土高原及内蒙古高原 (4) 东北平原。 另外，以郑州为代表的黄河中下游地区和以武汉为代表的 长江中下游地区波导也有较多的出现； 处于长江黄河之间的大别山区及长江以南的南岭山区是无 波导区

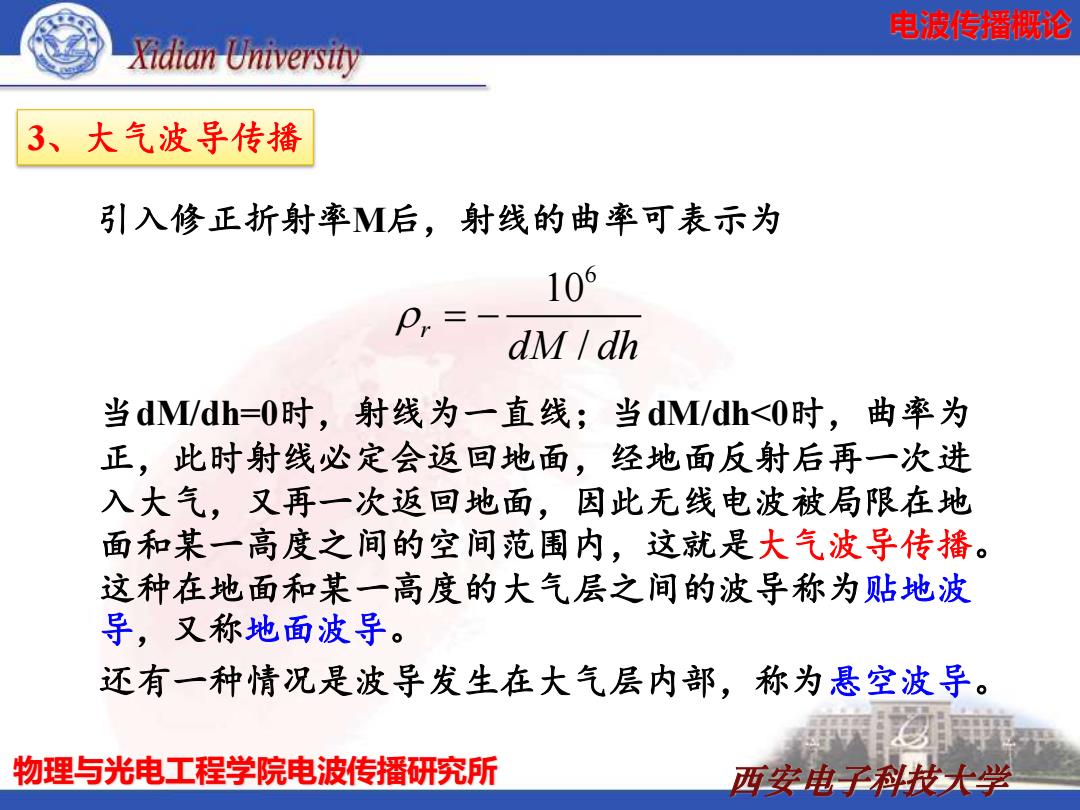

电波传播概论 Xidian University 3、大气波导传播 引入修正折射率M后，射线的曲率可表示为 106 P,= dM dh 当dM/dh=0时，射线为一直线；当dM/dh<0时，曲率为 正，此时射线必定会返回地面，经地面反射后再一次进 入大气，又再一次返回地面，因此无线电波被局限在地 面和某一高度之间的空间范围内，这就是大气波导传播。 这种在地面和某一高度的大气层之间的波导称为贴地波 导，又称地面波导。 还有一种情况是波导发生在大气层内部，称为悬空波导。 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 引入修正折射率M后，射线的曲率可表示为 6 10 / r dM dh = − 当dM/dh=0时，射线为一直线；当dM/dh<0时，曲率为 正，此时射线必定会返回地面，经地面反射后再一次进 入大气，又再一次返回地面，因此无线电波被局限在地 面和某一高度之间的空间范围内，这就是大气波导传播。 这种在地面和某一高度的大气层之间的波导称为贴地波 导，又称地面波导。 还有一种情况是波导发生在大气层内部，称为悬空波导。 3、大气波导传播
