历些毛子种技大” 目录 XIDIAN UNIVERSITY 子程序设计 3.11子程序的调用返回指令 4.5子程序设计技术 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 2
2 1 汇编语言基本概念 2 3 4 分支程序设计 5 数据运算指令与程序设计 数据位操作指令与编程 目录 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 6 子程序设计 • 3.11子程序的调用返回指令 • 4.5子程序设计技术
历粤毛子代枝大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●1.子程序（过程)的概念 子程序：功能确定、且独立的程序段。 优点： 1.可以将任何一段独立的程序归整为一个子程序，当需要该段程序时，只 需调用子程序即可，调用后会自动返回到调用指令的下一条指令。因此 采用子程序设计时，可以简化程序设计。 2.从调试程序的角度，由于原本在多处出现的程序段，缩减为子程序调用 指令，使调试程序更加方便。 缺点： 1.采用子程序设计后。由于调用子程序和从子程序中返回需要执行指令， 并且为保护某些寄存器的内容，需要进行压入堆栈和弹出堆栈的操作， 因此会使程序执行速度受到一定的影响。 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn
4.6.1 子程序调用和返回指令 1.子程序（过程）的概念 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 子程序：功能确定、且独立的程序段。 优点： 1. 可以将任何一段独立的程序归整为一个子程序，当需要该段程序时，只 需调用子程序即可，调用后会自动返回到调用指令的下一条指令。因此 采用子程序设计时，可以简化程序设计。 2. 从调试程序的角度，由于原本在多处出现的程序段，缩减为子程序调用 指令，使调试程序更加方便。 缺点： 1. 采用子程序设计后。由于调用子程序和从子程序中返回需要执行指令， 并且为保护某些寄存器的内容，需要进行压入堆栈和弹出堆栈的操作， 因此会使程序执行速度受到一定的影响。 3

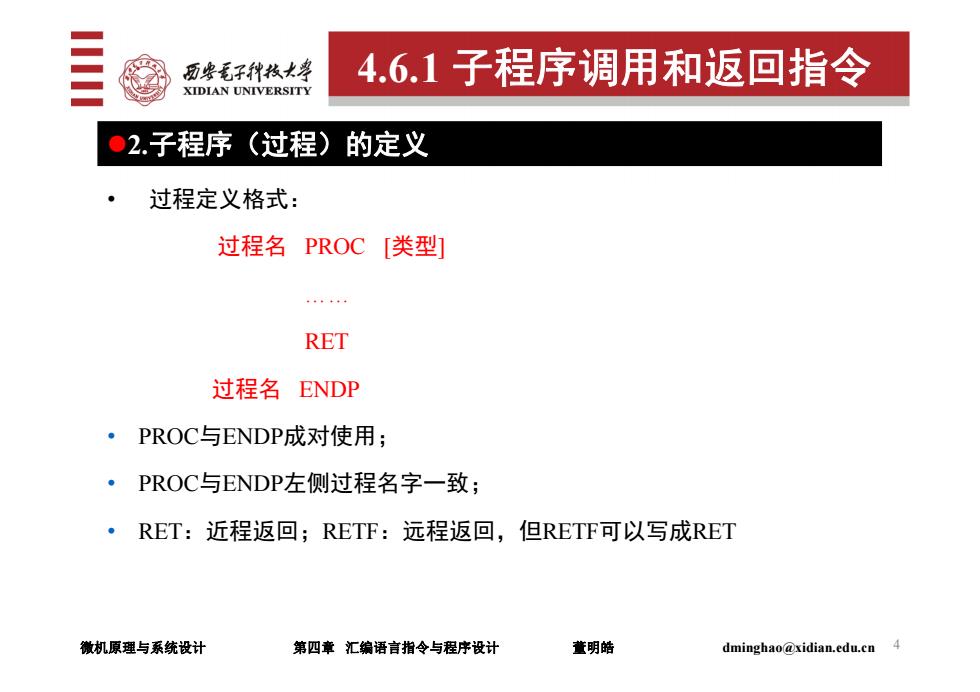

历些毛子种技大” 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●2.子程序（过程)的定义 过程定义格式： 过程名PROC[类型 RET 过程名ENDP ·PROC与ENDP成对使用； ·PROC与ENDP左侧过程名字一致； ·RET:近程返回；RETF:远程返回，但RETF可以写成RET 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 4
4.6.1 子程序调用和返回指令 2.子程序（过程）的定义 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn • 过程定义格式： 过程名 PROC [类型] . RET 过程名 ENDP • PROC与ENDP成对使用； • PROC与ENDP左侧过程名字一致； • RET：近程返回；RETF：远程返回，但RETF可以写成RET 4
三 历粤毛子代枝大学 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY ●2.子程序（过程)的定义 一个子程序名一但定义，就具有以下三个属性 段地址 就是子程序第一条指令的地址 段内偏移地址 NEAR(可缺省) 类型 FAR 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 5
4.6.1 子程序调用和返回指令 2.子程序（过程）的定义 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 5 一个子程序名一但定义，就具有以下三个属性 段地址 段内偏移地址 类型 FAR NEAR（可缺省） 就是子程序第一条指令的地址
历安毛子种枝大学 4.6.1子程序调用和返回指令 XIDIAN UNIVERSITY 3.子程序（过程) 的调用与返回 实现： ·子程序调用是通过自动修改(IP)和/或(CS)的内容实现 的。 ·为了确保子程序调用后能够返回到调用指令之后，CALL指 令会自动保存返回地址，CS、P分别入栈 而RET指令会自动返回到CALL指令的下一条指令。 徽机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 6
4.6.1 子程序调用和返回指令 3.子程序（过程）的调用与返回 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 dminghao@xidian.edu.cn 6 实现： • 子程序调用是通过自动修改（IP）和/或（CS）的内容实现 的。 • 为了确保子程序调用后能够返回到调用指令之后，CALL指 令会自动保存返回地址，CS、IP分别入栈 • 而RET指令会自动返回到CALL指令的下一条指令
